Dodge Viper SRT-10 (ZB). Manual - part 396

8.0

COMPONENT LOCATIONS

8.1

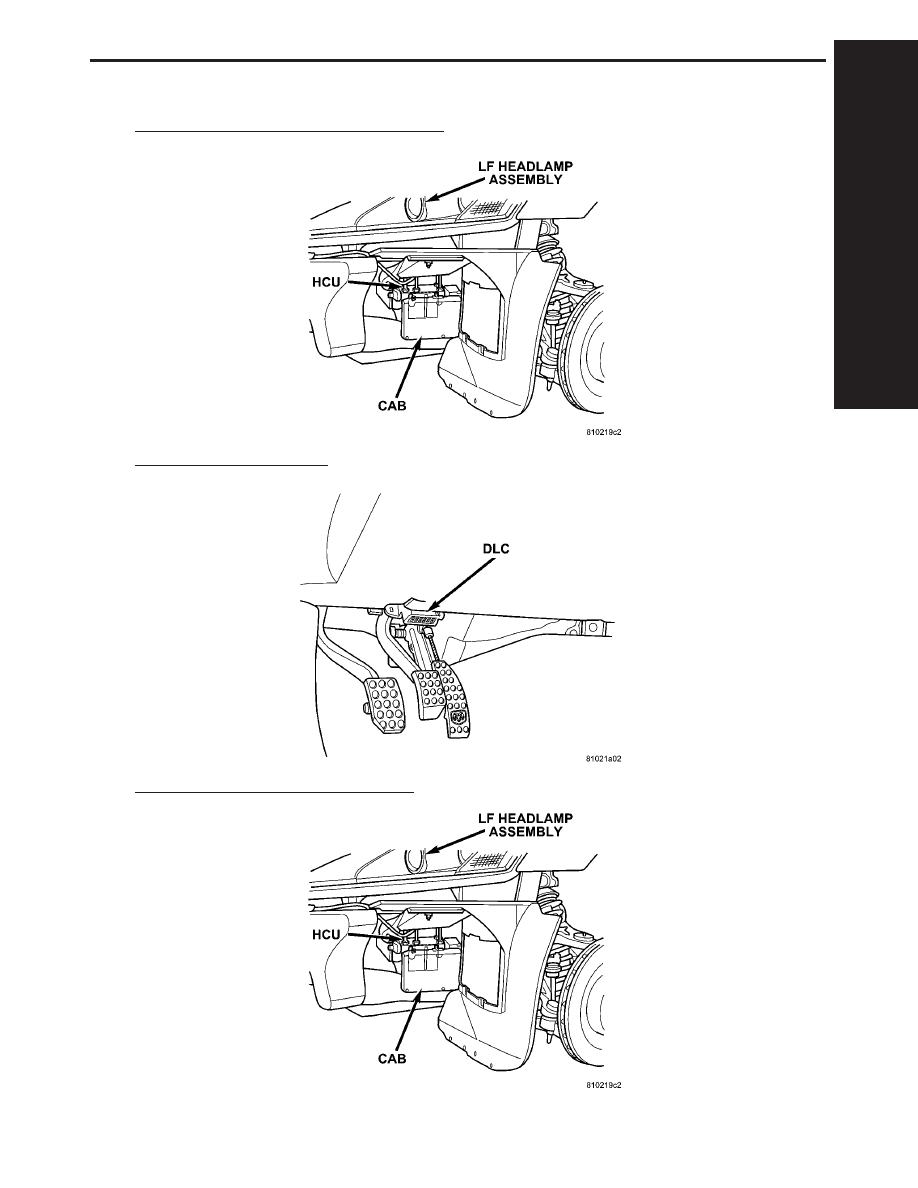

CONTROLLER ANTILOCK BRAKE (CAB)

8.2

DATA LINK CONNECTOR

8.3

HYDRAULIC CONTROL UNIT (HCU)

C

O

M

P

O
N

E

N

T

L

O

C
A

T

I

O
N

S

41

COMPONENT LOCATIONS

8.4

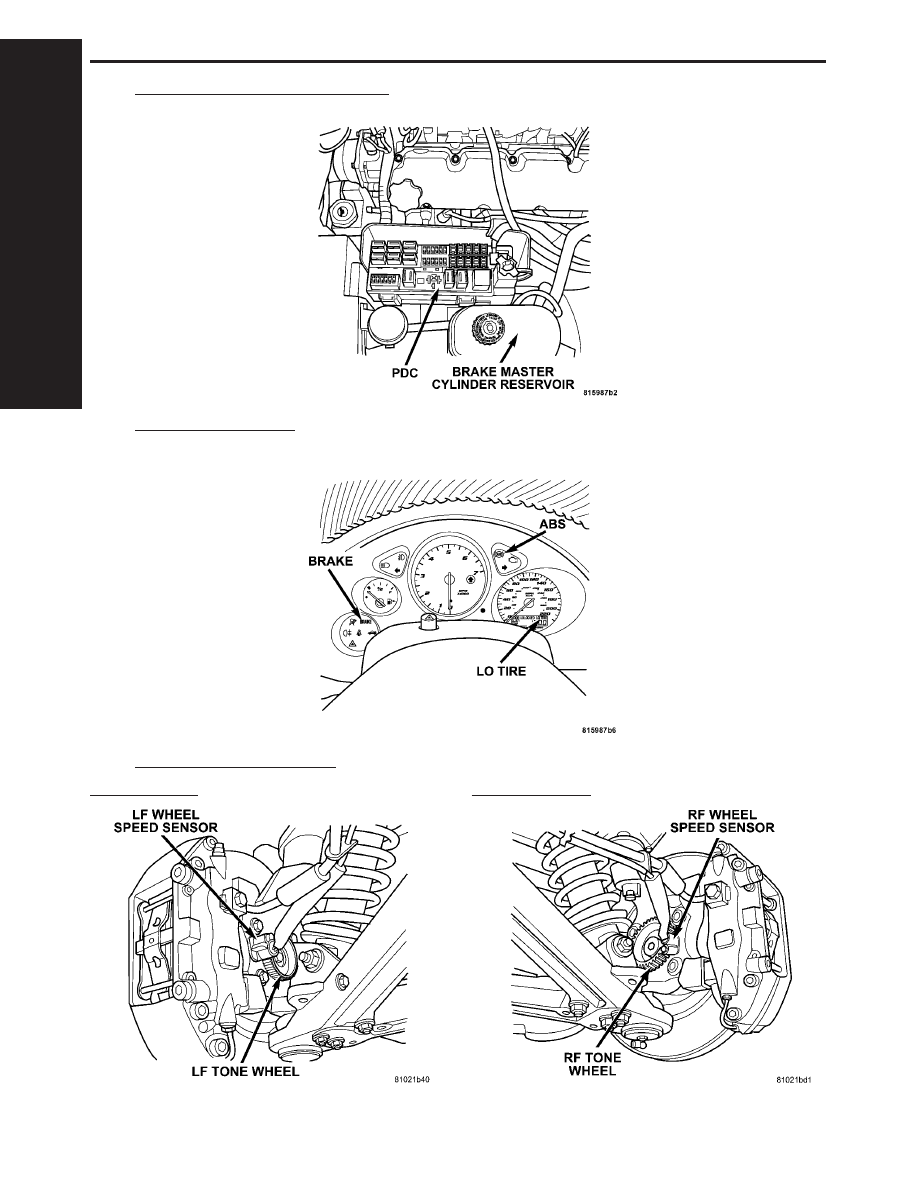

POWER DISTRIBUTION CENTER

8.5

MESSAGE CENTERS

8.6

WHEEL SPEED SENSORS

LEFT FRONT

RIGHT FRONT

C

O

M

P

O
N

E

N

T

L

O

C
A

T

I

O
N

S

42

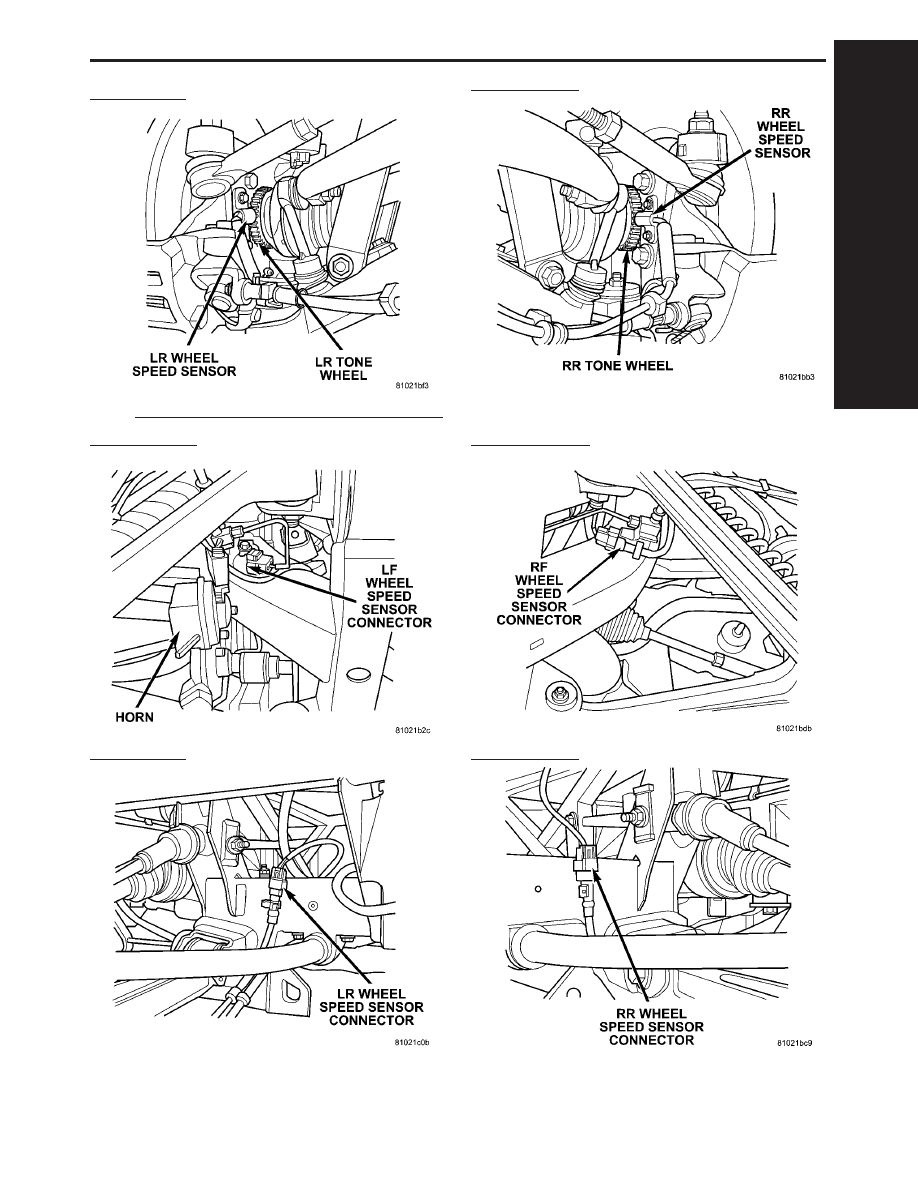

COMPONENT LOCATIONS

LEFT REAR

RIGHT REAR

8.7

WHEEL SPEED SENSOR CONNECTORS

LEFT FRONT

RIGHT FRONT

LEFT REAR

RIGHT REAR

C

O

M

P

O
N

E

N

T

L

O

C
A

T

I

O
N

S

43

COMPONENT LOCATIONS

8.8

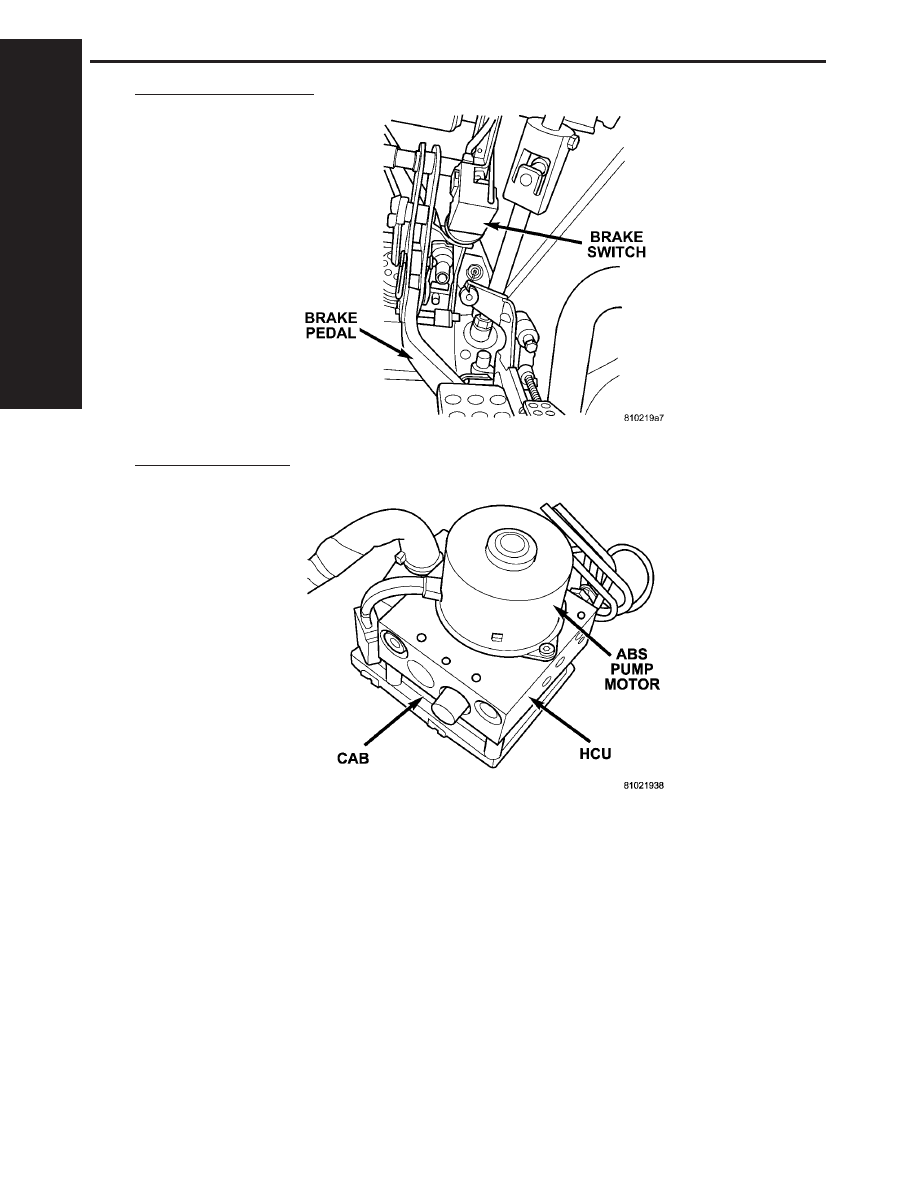

BRAKE LAMP SWITCH

8.9

ABS PUMP MOTOR

C

O

M

P

O
N

E

N

T

L

O

C
A

T

I

O
N

S
