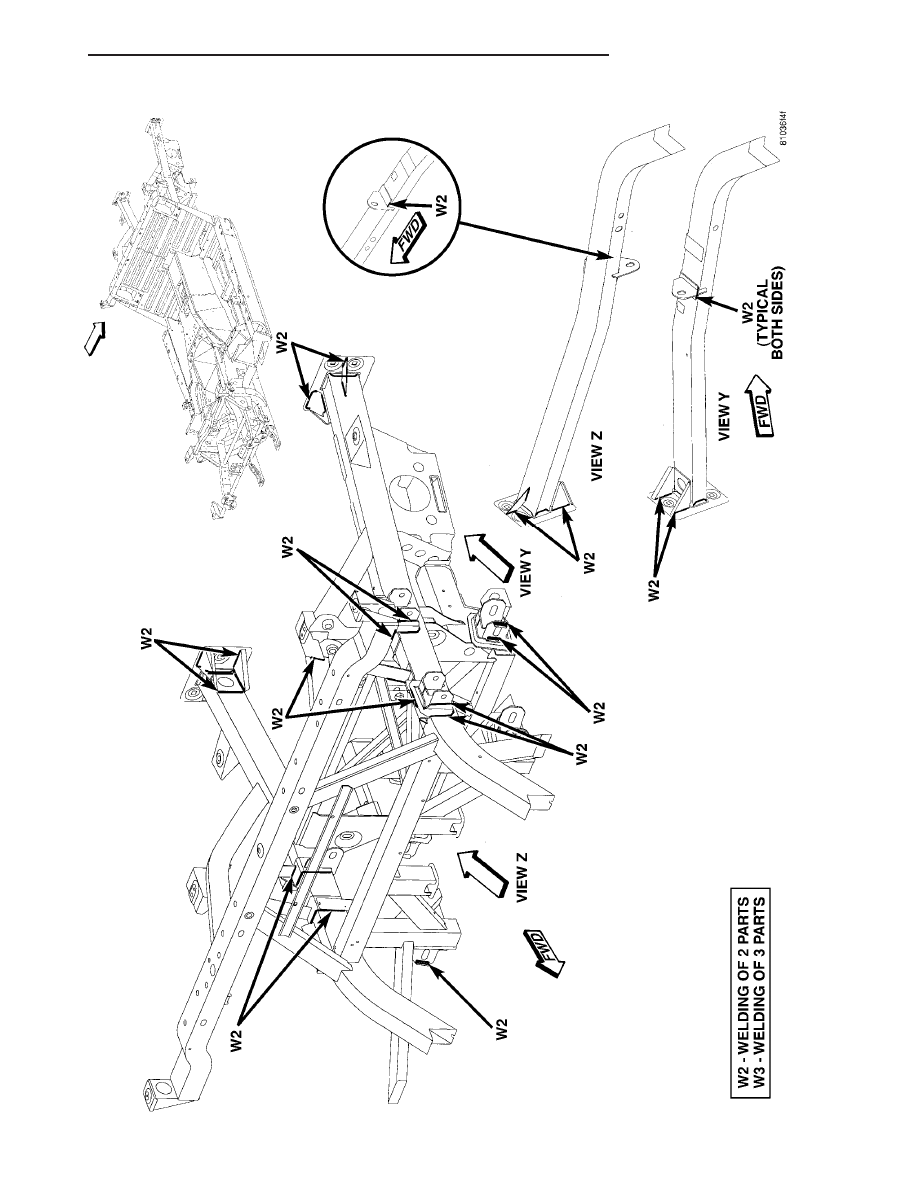

Fig.

24

REAR

FRAME

(3

OF

5)

ZB

BODY STRUCTURE

23 - 115

WELD LOCATIONS (Continued)

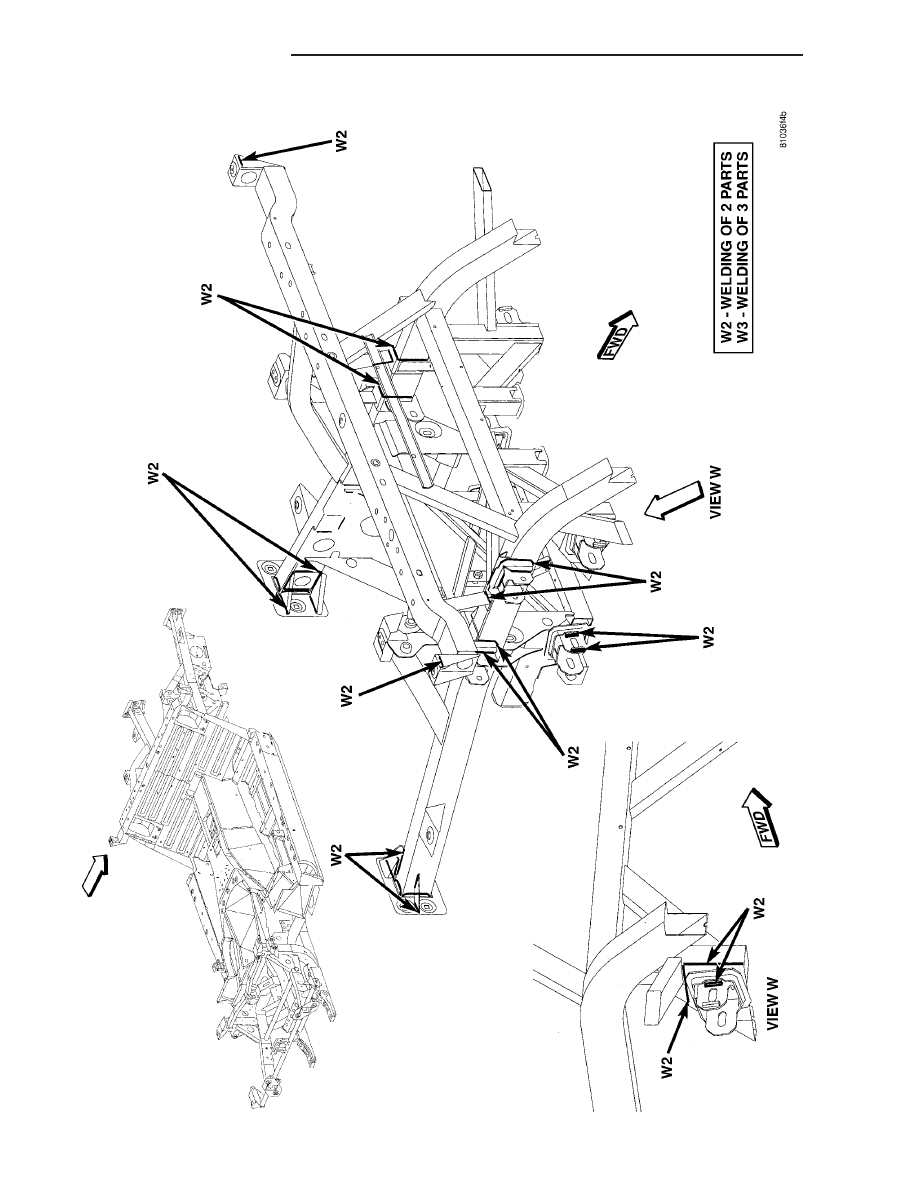

Fig.

25

REAR

FRAME

(4

OF

5)

23 - 116

BODY STRUCTURE

ZB

WELD LOCATIONS (Continued)

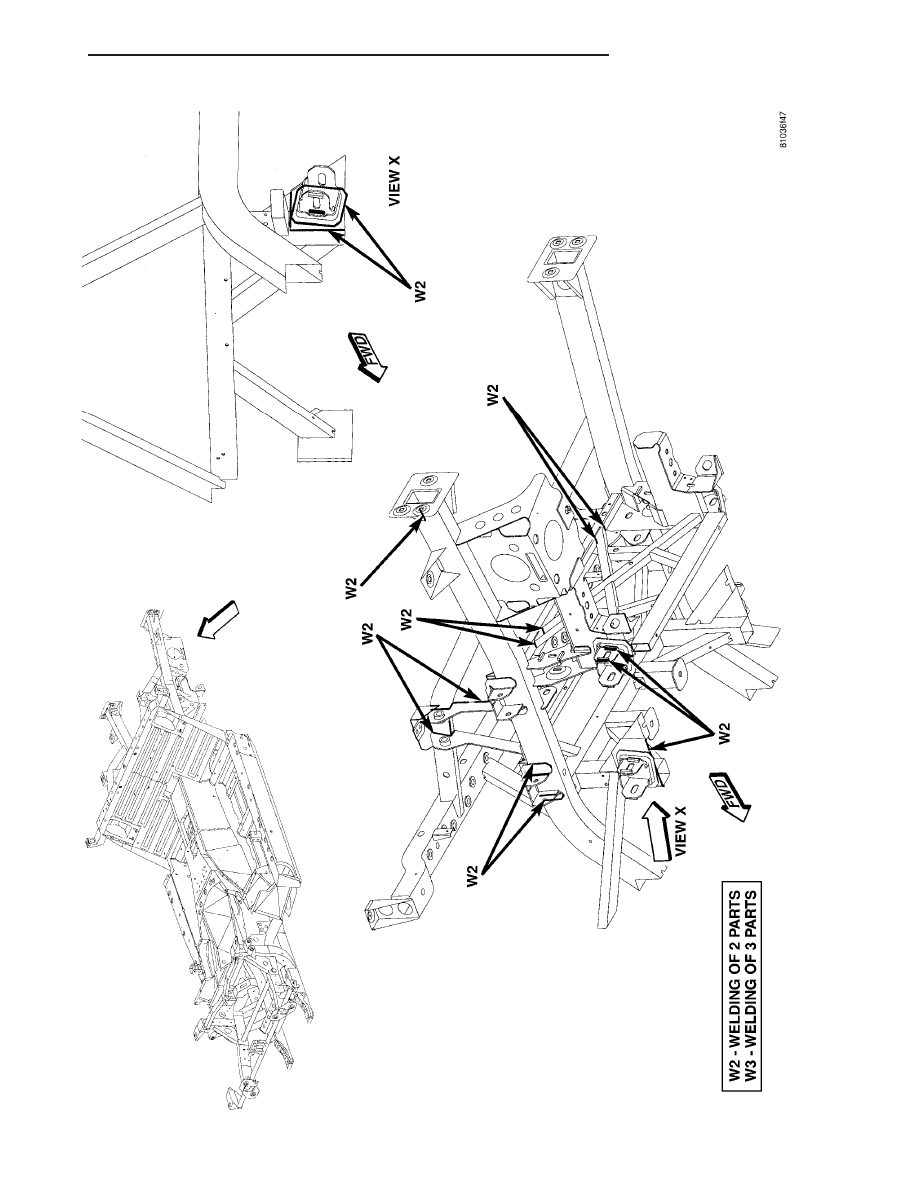

Fig.

26

REAR

FRAME

(5

OF

5)

ZB

BODY STRUCTURE

23 - 117

WELD LOCATIONS (Continued)

HEATING & AIR CONDITIONING

TABLE OF CONTENTS

page

page

HEATING & AIR CONDITIONING

DESCRIPTION

. . . . . . . . . . . . . . . . . . . . . . . . . . 1

OPERATION

. . . . . . . . . . . . . . . . . . . . . . . . . . . . 2

DIAGNOSIS AND TESTING

A/C PERFORMANCE

. . . . . . . . . . . . . . . . . . . . 2

HEATER PERFORMANCE

. . . . . . . . . . . . . . . . 6

SPECIFICATIONS

HEATING-A/C SYSTEM

. . . . . . . . . . . . . . . . . . 7

CONTROLS

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

DISTRIBUTION

. . . . . . . . . . . . . . . . . . . . . . . . . . 26

PLUMBING

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34

HEATING & AIR
CONDITIONING

DESCRIPTION

A manual temperature control (MTC) single zone

type heating-A/C system is standard on this model.

To maintain the performance level of the heating,

ventilation and air conditioning (HVAC) system, the
engine cooling system must be properly maintained.
The use of a bug screen is not recommended. Any
obstructions in front of the radiator or A/C condenser
will reduce the performance of the A/C and engine
cooling systems.

The engine cooling system includes the radiator,

thermostat, radiator hoses and the engine coolant
pump. Refer to 7 - Cooling for more information
before opening or attempting any service to the
engine cooling system.

The heating-A/C system combines A/C, heating,

and ventilating capabilities in a single HVAC housing
mounted within the passenger compartment beneath
the instrument panel (Fig. 1). The HVAC housing
includes:

• Blower motor

• Blower motor resistor

• Heater core

• A/C evaporator

• Blend-air door and actuator

• Mode-air doors and actuators

• Recirculation-air door and actuator
Based upon the system and mode selected, condi-

tioned air can exit the HVAC housing through one or
a combination of the three main housing outlets:
defrost, panel or floor. The defrost and panel outlets
are located on the top of the housing and the floor
outlet is located on the bottom of the housing. Once
the conditioned air exits the HVAC housing, it is fur-
ther directed through molded plastic ducts to the var-
ious outlets within the vehicle interior. These outlets
and their locations are as follows:

• Defroster Outlet - A single large defroster out-

let is located in the center of the instrument panel
top cover, near the base of the windshield.

• Panel Outlets - There are four panel outlets in

the instrument panel, one located near each outboard

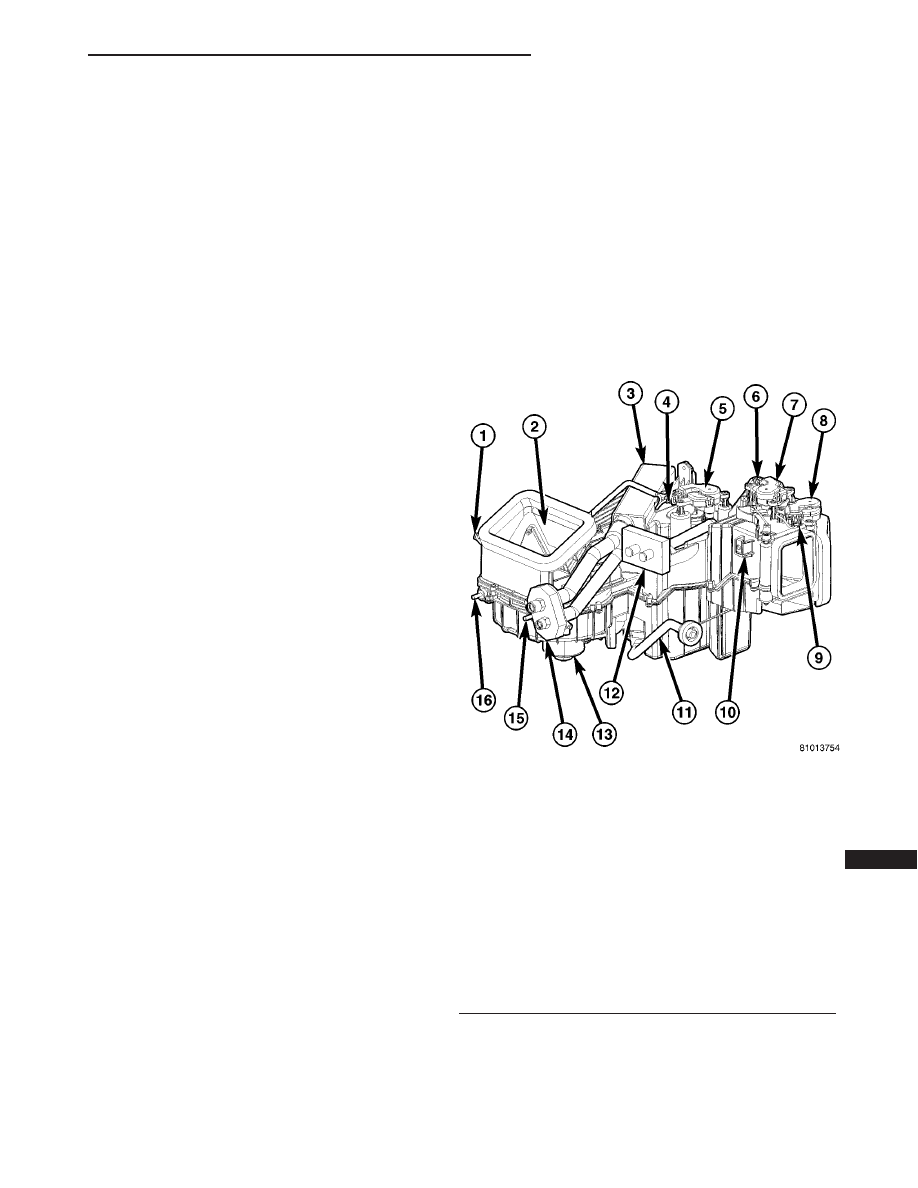

Fig. 1 HVAC Housing

1 - RECIRCULATION DOOR ACTUATOR
2 - RECIRCULATION-AIR DOOR
3 - HVAC HOUSING
4 - WIRE HARNESS CONNECTOR
5 - BLEND DOOR ACTUATOR
6 - WIRE HARNESS CONNECTOR
7 - FLOOR/DEFROST MODE DOOR ACTUATOR
8 - PANEL MODE DOOR ACTUATOR
9 - WIRE HARNESS CONNECTOR
10 - HVAC HOUSING MOUNTING BRACKET
11 - EVAPORATOR DRAIN TUBE
12 - HEATER CORE
13 - BLOWER MOTOR
14 - A/C EVAPORATOR
15 - HVAC HOUSING MOUNTING STUD
16 - HVAC HOUSING MOUNTING STUD
