(7) Remove 3-4 synchronizer snap ring (Fig. 43).

(8) Press third gear, 3-4 synchronizer hub and

sleeve off mainshaft with Splitter 9375 (Fig. 44).

(9) Remove third gear bearing and spacer from

mainshaft (Fig. 45).

(10) Remove mainshaft tapered bearing with bear-

ing Splitter 9386 and press (Fig. 46).

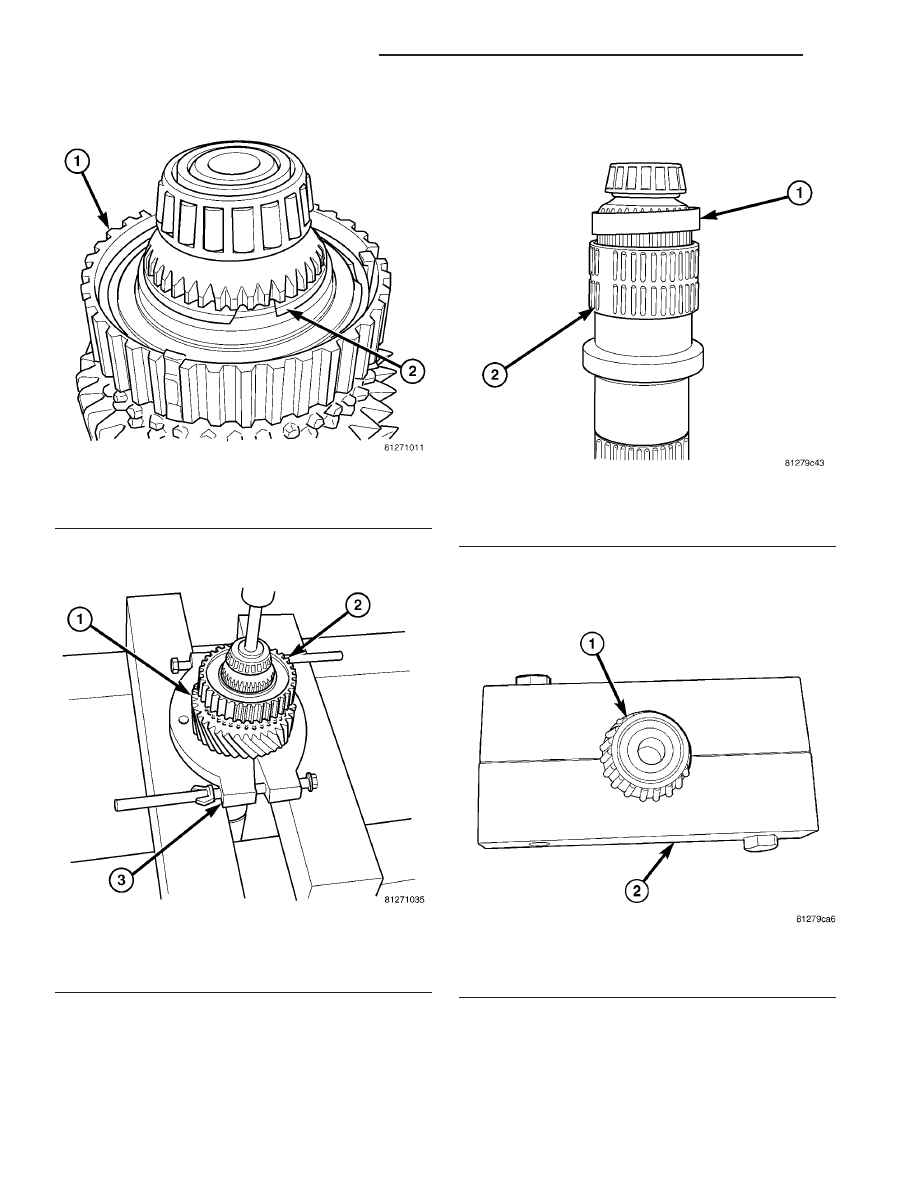

Fig. 43 3-4 SYNCHRONIZER SNAP RING

1 - SYNCHRONIZER
2 - SNAP RING

Fig. 44 THIRD GEAR

1 - THIRD GEAR
2 - SYNCHRONIZER
3 - SPLITTER

Fig. 45 THIRD GEAR BEARING

1 - SPACER
2 - BEARING

Fig. 46 MAINSHAFT TAPERED BEARING

1 - BEARING
2 - SPLITTER

21 - 16

MANUAL TRANSMISSION - T56

ZB

MANUAL TRANSMISSION - T56 (Continued)

COUNTERSHAFT

(1) Remove countershaft adapter plate bearing

with Splitter 9388 and Press Adapter 9377 (Fig. 47).

(2) Remove countershaft housing bearing with

Splitter 9384 and a press (Fig. 48).

INPUT SHAFT

(1) Remove input shaft bearing with Splitter 9384

and a press (Fig. 49).

(2) Remove input shaft bearing cup with Remover

9381 and Slide Hammer C-3752 (Fig. 50).

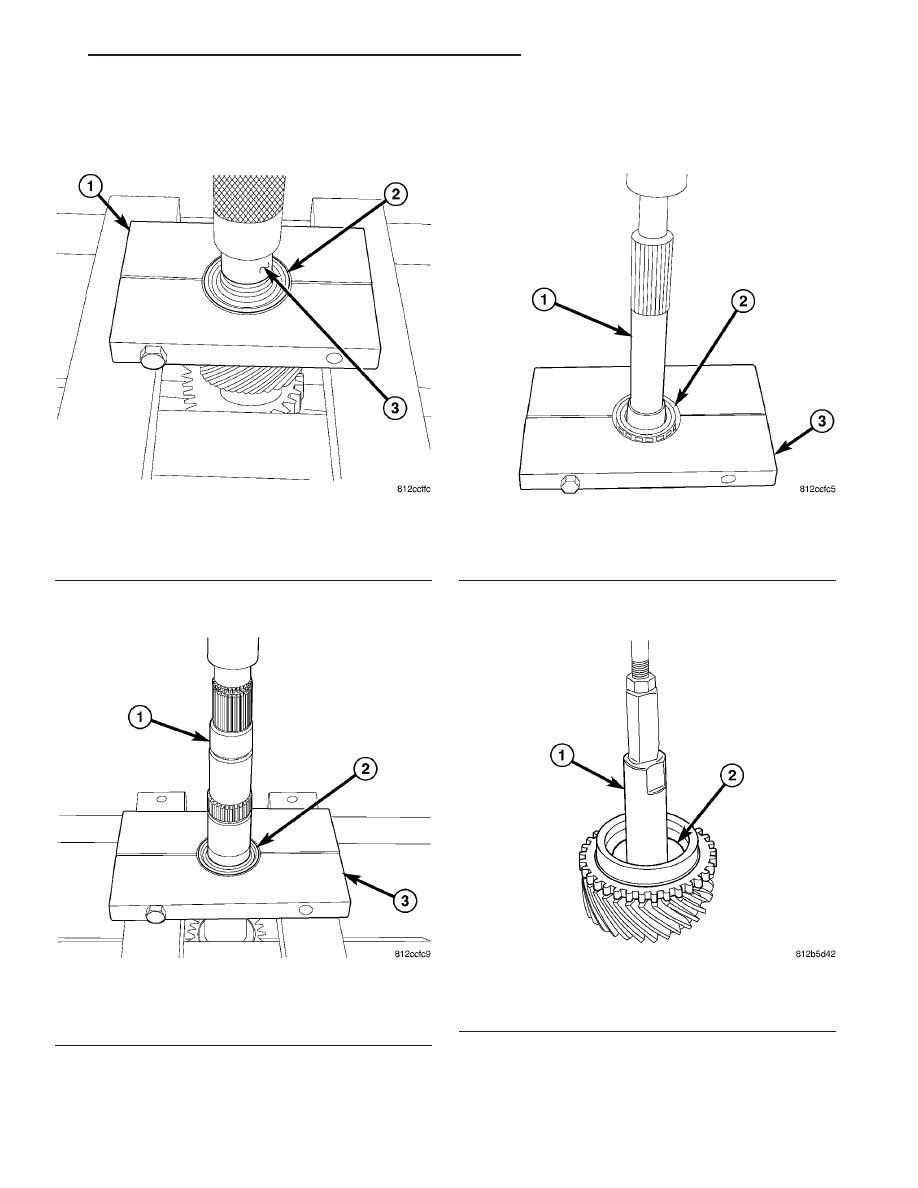

Fig. 47 COUNTERSHAFT ADAPTER BEARING

1 - SPLITTER
2 - BEARING
3 - PRESS ADAPTER

Fig. 48 COUNTERSHAFT HOUSING BEARING

1 - COUNTERSHAFT
2 - BEARING
3 - SPLITTER

Fig. 49 INPUT SHAFT BEARING

1 - INPUT SHAFT
2 - BEARING
3 - SPLITTER

Fig. 50 INPUT SHAFT BEARING CUP

1 - REMOVER
2 - CUP

ZB

MANUAL TRANSMISSION - T56

21 - 17

MANUAL TRANSMISSION - T56 (Continued)

EXTENSION HOUSING

(1) Remove idler gear bracket bolts (Fig. 51) and

bracket.

(2) Remove thrust washer, gear and bearing (Fig.

52).

(3) Remove gear shaft.
(4) Remove mainshaft bearing race snap ring (Fig.

53).

(5) Remove mainshaft race with Remove 7794-A

and Slide Hammer C-637 (Fig. 54).

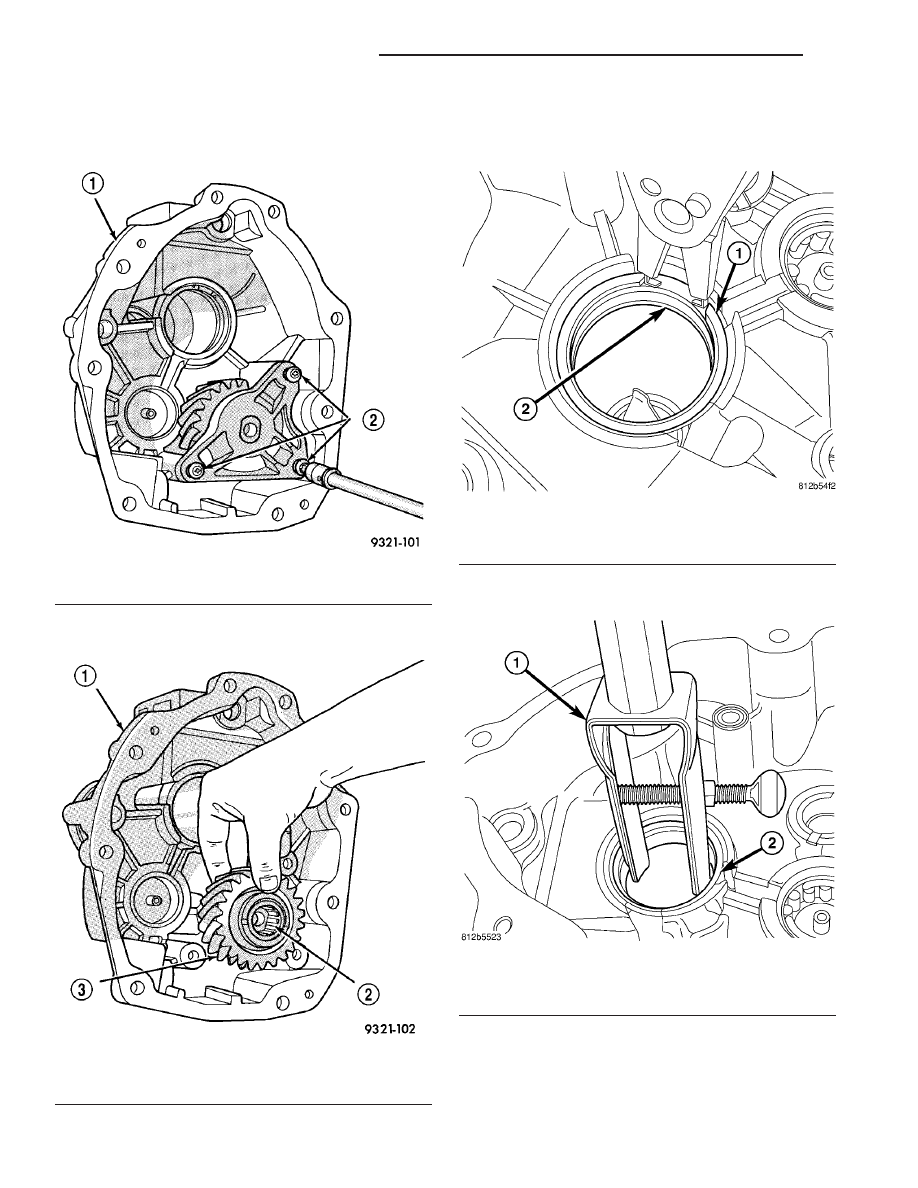

Fig. 51 IDLER GEAR BRACKET BOLTS

1 - EXTENSION HOUSING
2 - BRACKET BOLTS

Fig. 52 THRUST WASHER, GEAR AND BEARING

1 - TAIL HOUSING
2 - BEARING
3 - GEAR

Fig. 53 MAINSHAFT RACE SNAP RING

1 - RACE
2 - SNAP RING

Fig. 54 MAINSHAFT RACE

1 - REMOVER
2 - RACE

21 - 18

MANUAL TRANSMISSION - T56

ZB

MANUAL TRANSMISSION - T56 (Continued)

(6) Remove countershaft bearing plastic bearing

cage and remove roller bearings (Fig. 55).

(7) Remove

countershaft

bearing

race

with

Remover 9395 and Slide Hammer C-637 (Fig. 56).

(8) Remove shift rail bushings with Remover 9367

and Slide Hammer C-3752 (Fig. 57).

TRANSMISSION CASE

(1) Remove shift rail bushings with Remover 9367

and Slide Hammer C-3752.

(2) Remove countershaft (Fig. 58) and mainshaft

bearing (Fig. 59) cups with Remover 9369 and Han-
dle C-4171.

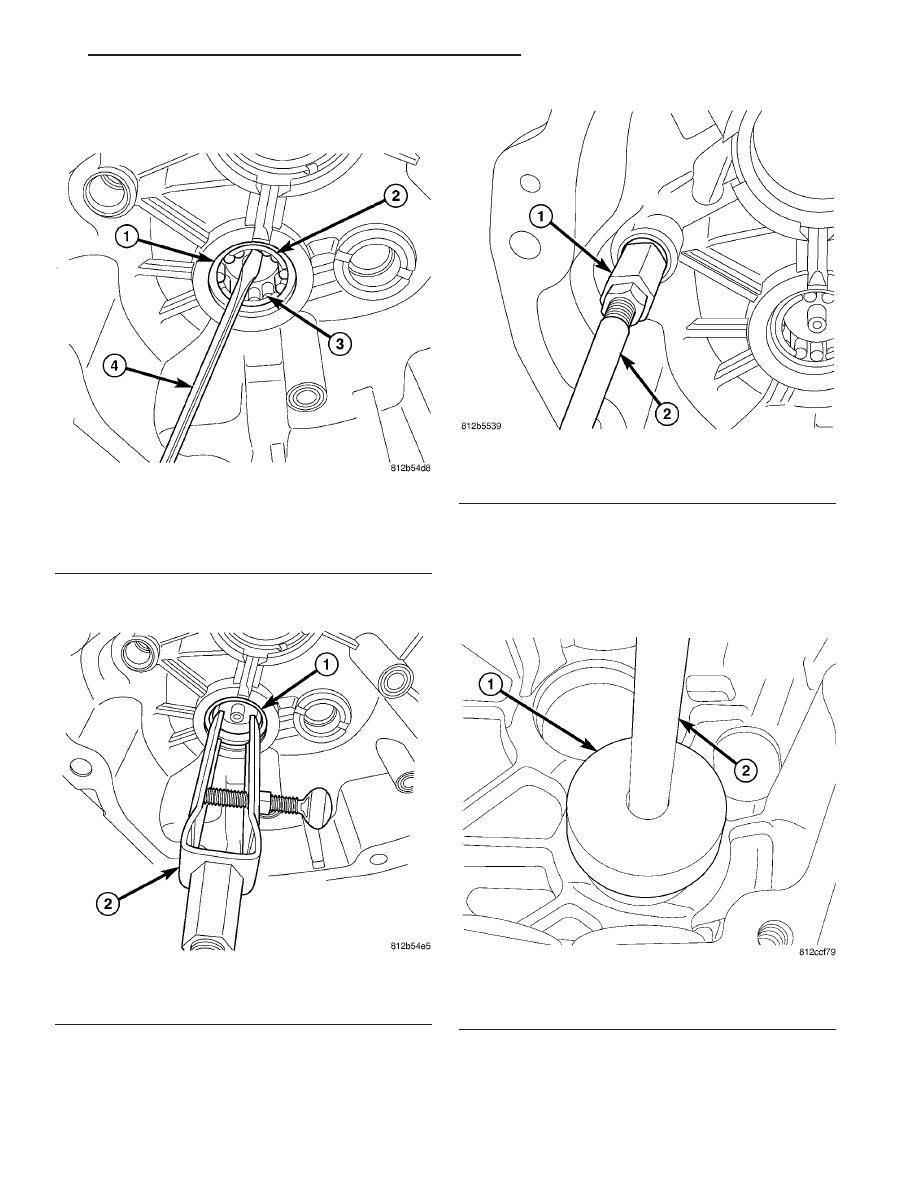

Fig. 55 COUNTERSHAFT BEARING CAGE

1 - RACE
2 - CAGE
3 - BEARING ROLLER
4 - SCREW DRIVER

Fig. 56 COUNTERSHAFT BEARING RACE

1 - RACE
2 - REMOVER

Fig. 57 SHIFT RAIL BUSHING

1 - REMOVER
2 - SLIDE HAMMER

Fig. 58 COUTERSHAFT BEARING CUP

1 - REMOVER
2 - HANDLE

ZB

MANUAL TRANSMISSION - T56

21 - 19

MANUAL TRANSMISSION - T56 (Continued)
