(13) Remove shift fork and synchronizer sleeve as

an assembly (Fig. 16).

(14) Remove 5-6 gear shift fork snap ring (Fig. 17).

(15) Remove reverse gear from countershaft with

three jaw puller (Fig. 18).

(16) Remove fifth gear snap ring from countershaft

(Fig. 19).

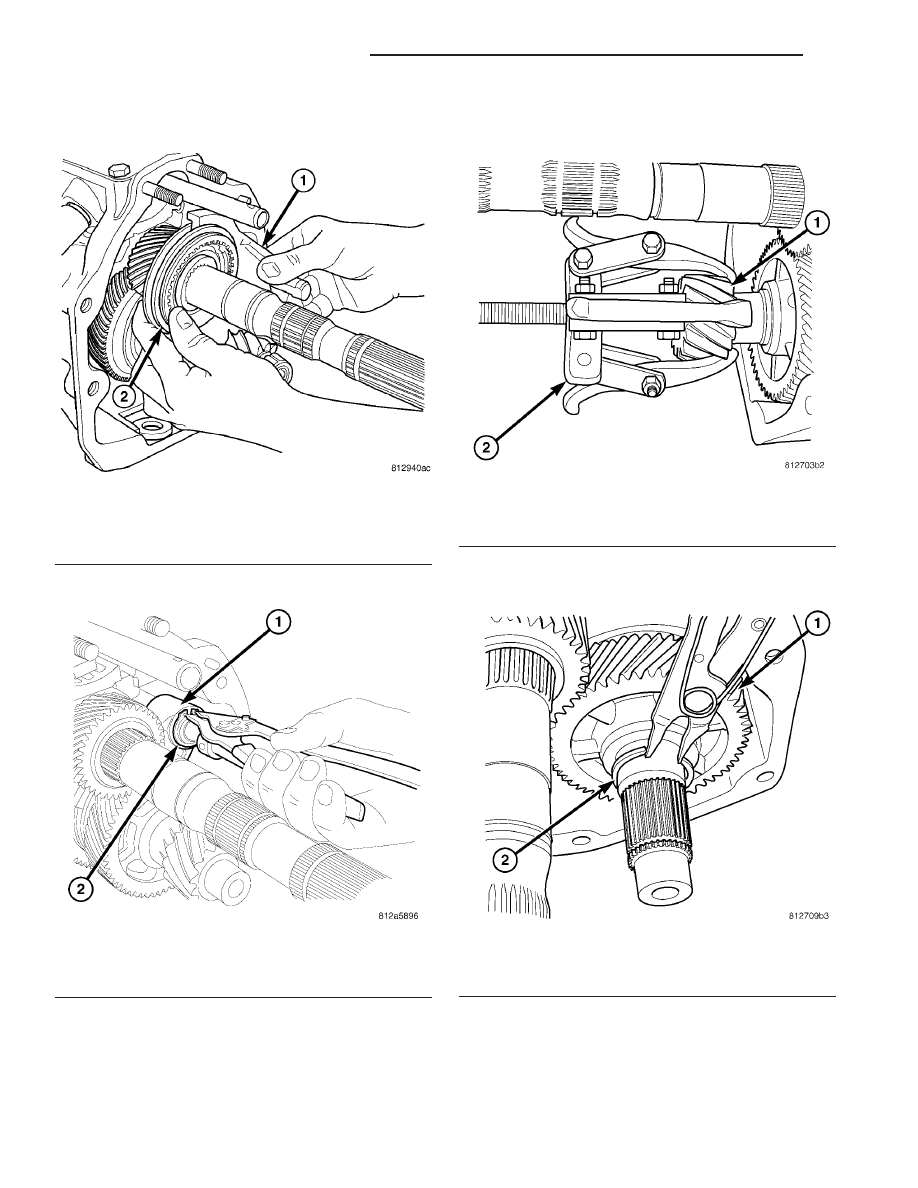

Fig. 16 REVERSE SHIFT FORK AND

SYNCHRONIZER

1 - SHIFT FORK
2 - SYNCHRONIZER

Fig. 17 5-6 SHIFT FORK SNAP RING

1 - SHIFT FORK
2 - SNAP RING

Fig. 18 REVERSE GEAR ON COUNTERSHAFT

1 - REVERSE GEAR
2 - PULLER

Fig. 19 FIFTH GEAR SNAP RING

1 - FIFTH GEAR
2 - SNAP RING

21 - 8

MANUAL TRANSMISSION - T56

ZB

MANUAL TRANSMISSION - T56 (Continued)

(17) Remove fifth gear thrust washer from coun-

tershaft (Fig. 20).

(18) Remove fifth gear and bearing from counter-

shaft (Fig. 21).

(19) Remove 5-6 gear from mainshaft with Puller

9379, Bolts 9378 and Bridge 9382 (Fig. 22).

(20) Remove shift fork and 5-6 synchronizer sleeve

(Fig. 23).

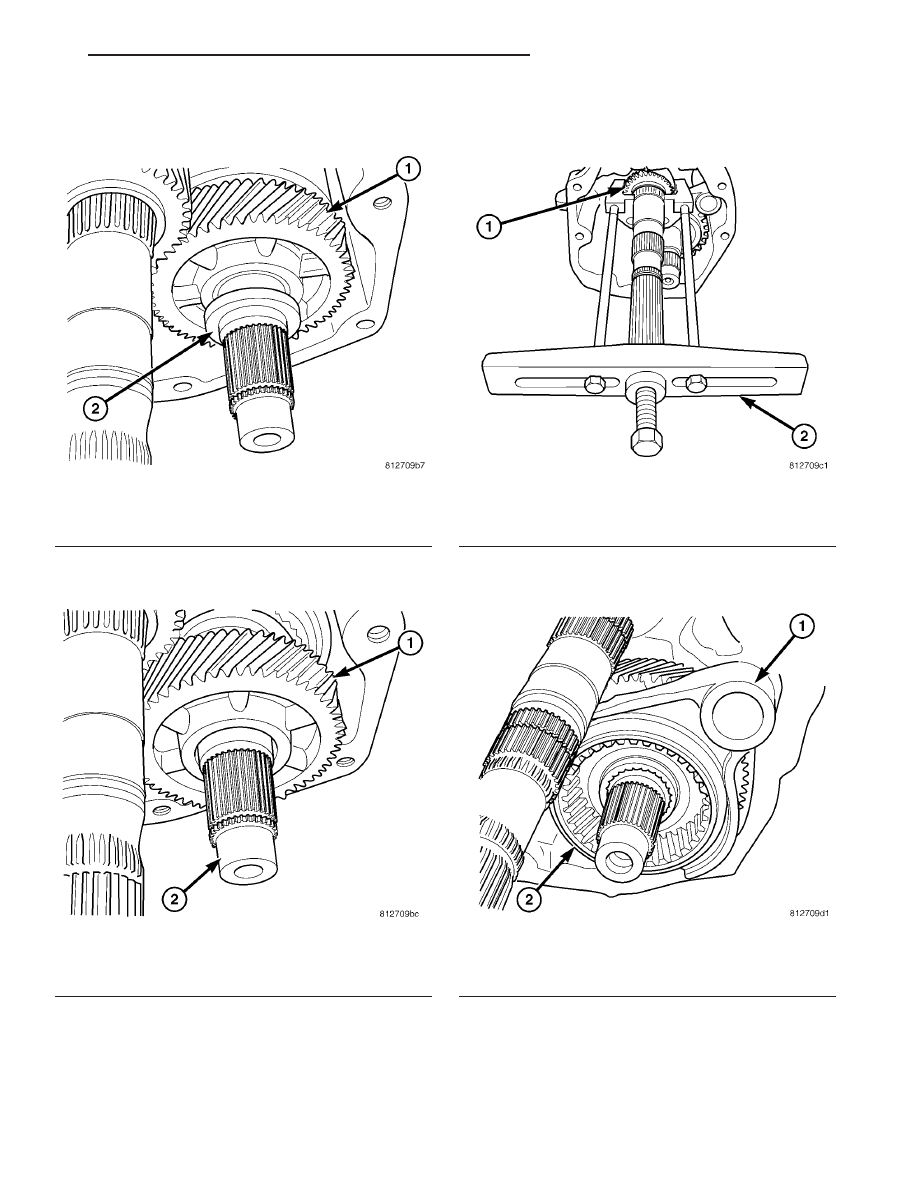

Fig. 20 FIFTH GEAR THRUST WASHER

1 - FIFTH GEAR
2 - THRUST WASHER

Fig. 21 FIFTH GEAR

1 - FIFTH GEAR
2 - COUNTERSHAFT

Fig. 22 5-6 MAINSHAFT GEAR

1 - 5-6 GEAR
2 - BRIDGE

Fig. 23 5-6 SYNCHRONIZER SLEEVE

1 - SHIFT FORK
2 - SYNCHRONIZER SLEEVE

ZB

MANUAL TRANSMISSION - T56

21 - 9

MANUAL TRANSMISSION - T56 (Continued)

(21) Remove 5-6 synchronizer snap ring and syn-

chronizer hub (Fig. 24) from countershaft.

(22) Remove sixth gear synchronizer stop ring

(Fig. 25).

(23) Remove sixth gear, bearing and thrust washer

from countershaft (Fig. 26).

(24) Remove top cover plate bolts and pry off cover

(Fig. 27).

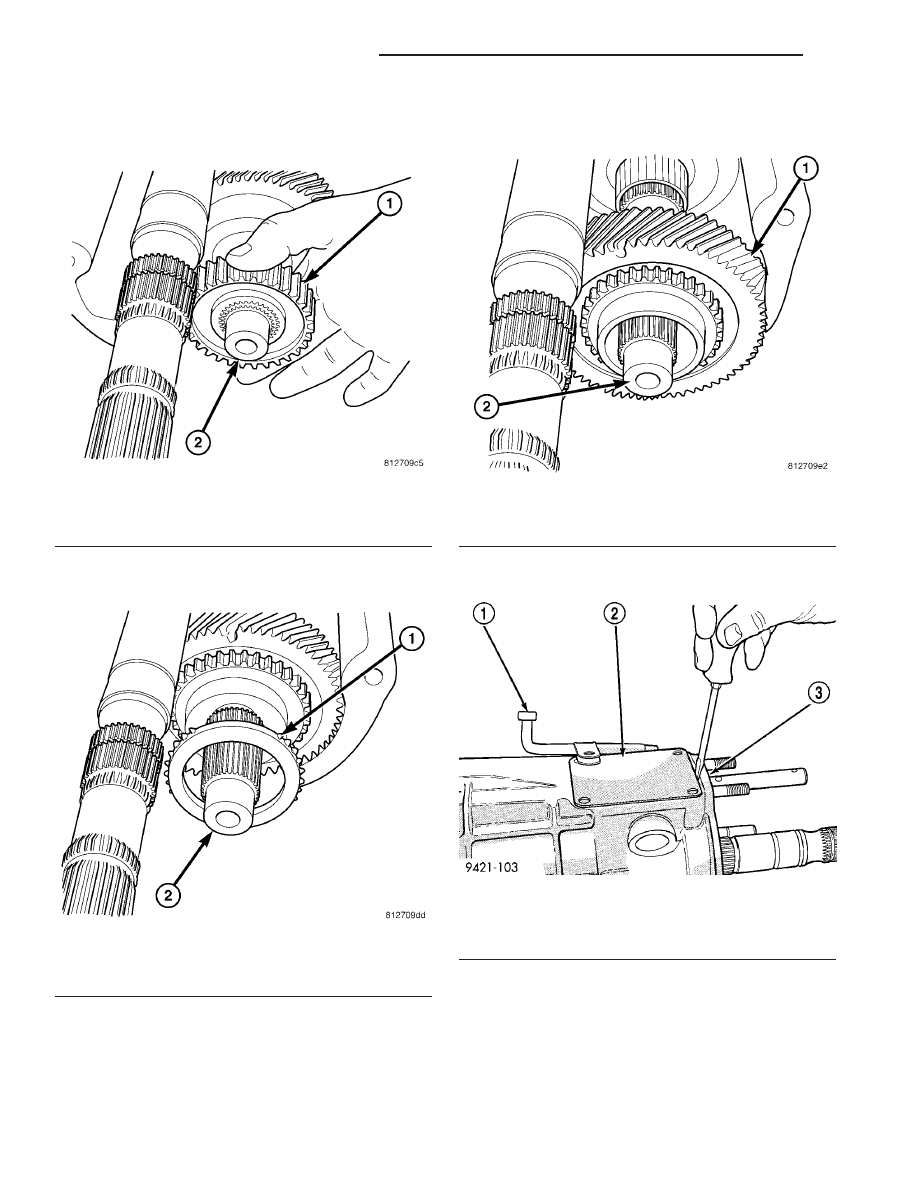

Fig. 24 5-6 SYNCHRONIZER

1 - SYNCHRONIZER HUB
2 - COUNTERSHAFT

Fig. 25 SIXTH GEAR STOP RING

1 - STOP RING
2 - COUNTERSHAFT

Fig. 26 SIXTH GEAR

1 - SIXTH GEAR
2 - COUNTERSHAFT

Fig. 27 TOP COVER PLATE

1 - VENT
2 - COVER PLATE
3 - CASE

21 - 10

MANUAL TRANSMISSION - T56

ZB

MANUAL TRANSMISSION - T56 (Continued)

(25) Remove shift detent assembly (Fig. 28). Check

O-ring, replace if required.

(26) Drive roll pin down into front offset lever

until loose (Fig. 29).

(27) Remove reverse lockout solenoid
(28) Separate offset lever and guide plate to

remove the roll pin that was driven down in Step
26of this procedure.

(29) Remove two torx screws located on the top of

the transmission case (Fig. 30).

(30) Remove clutch slave cylinder from transmis-

sion.

(31) Remove all front adapter bolts (Fig. 31) except

one to hold the front adapter in place.

(32) Stand transmission on Fixture 9387 and bolt

adapter to fixture.

(33) Install on bench Fixture 9385.

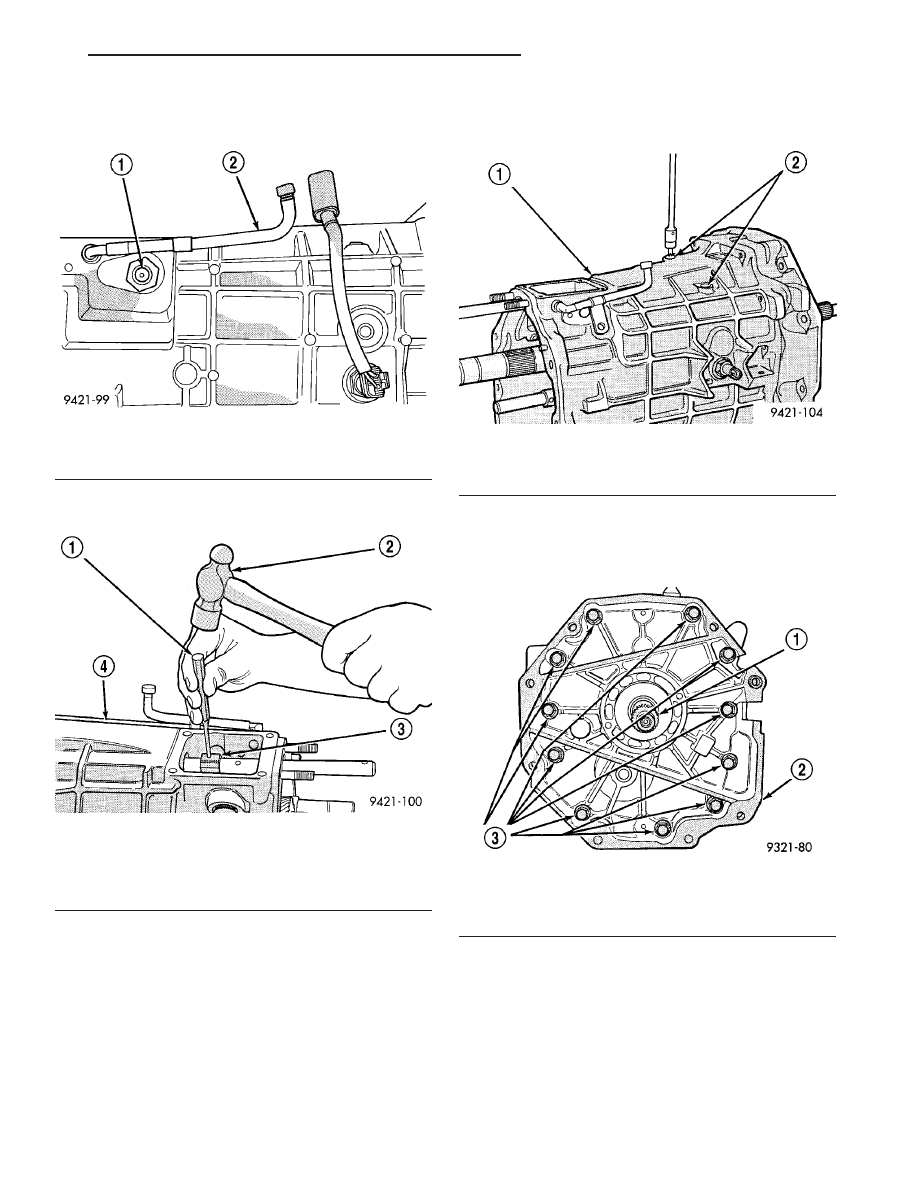

Fig. 28 SHIFT DETENT ASSEMBLY

1 - SHIFT DETENT
2 - VENT

Fig. 29 OFFSET ROLL PIN

1 - PUNCH
2 - HAMMER
3 - OFFSET LEVER
4 - TRANSMISSION CASE

Fig. 30 TORX SCREW

1 - TRANSMISSION CASE
2 - TORX SCREWS

Fig. 31 ADAPTER BOLTS

1 - INPUT SHAFT
2 - ADAPTER PLATE
3 - ADAPTER BOLTS

ZB

MANUAL TRANSMISSION - T56

21 - 11

MANUAL TRANSMISSION - T56 (Continued)
