Dodge Viper SRT-10 (ZB). Manual - part 7

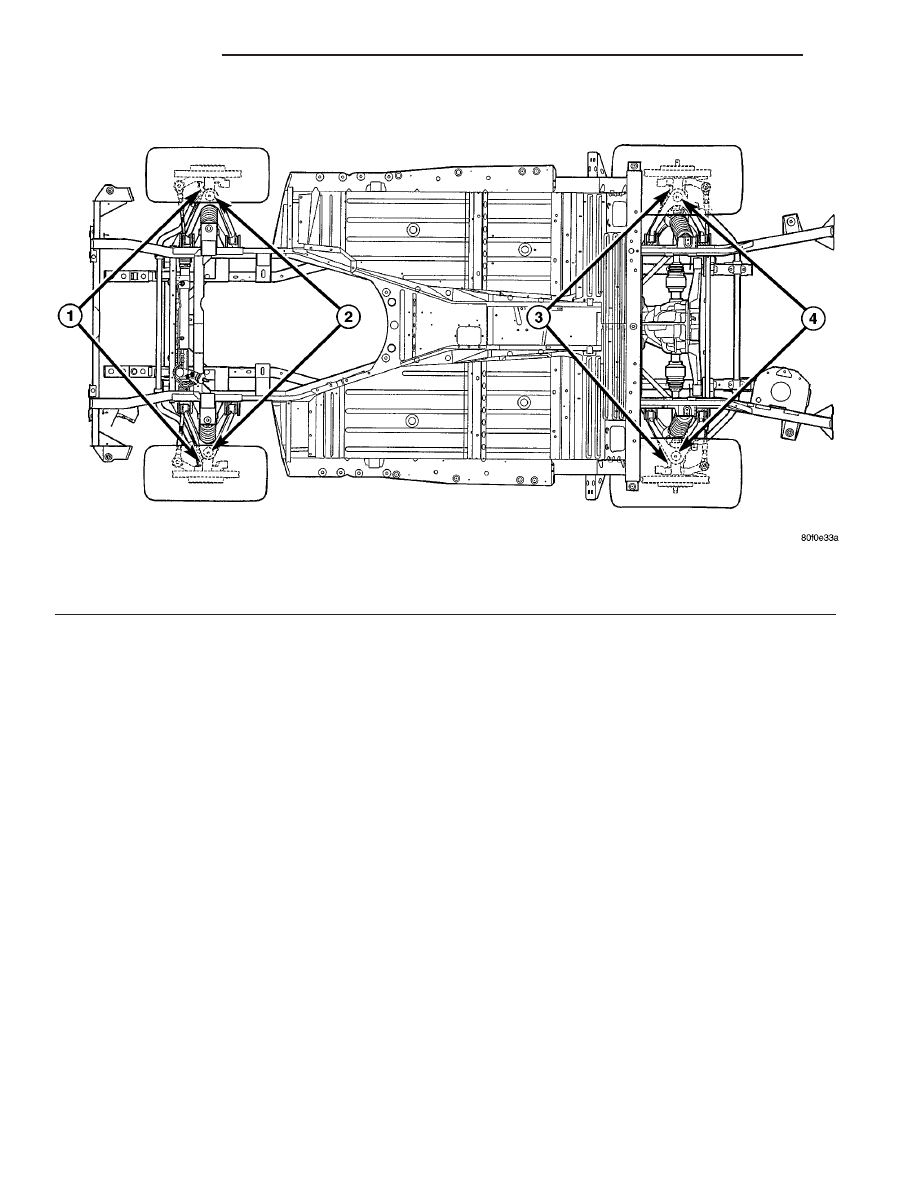

Fig. 1 Lubrication Points - Overhead View

1 - FRONT LOWER BALL JOINTS
2 - FRONT UPPER BALL JOINTS

3 - REAR LOWER BALL JOINTS
4 - REAR UPPER BALL JOINTS

2 - 2

SUSPENSION

ZB

SUSPENSION (Continued)

FRONT SUSPENSION

TABLE OF CONTENTS

page

page

FRONT SUSPENSION

SPECIFICATIONS

FRONT SUSPENSION FASTENER TORQUE

. . 4

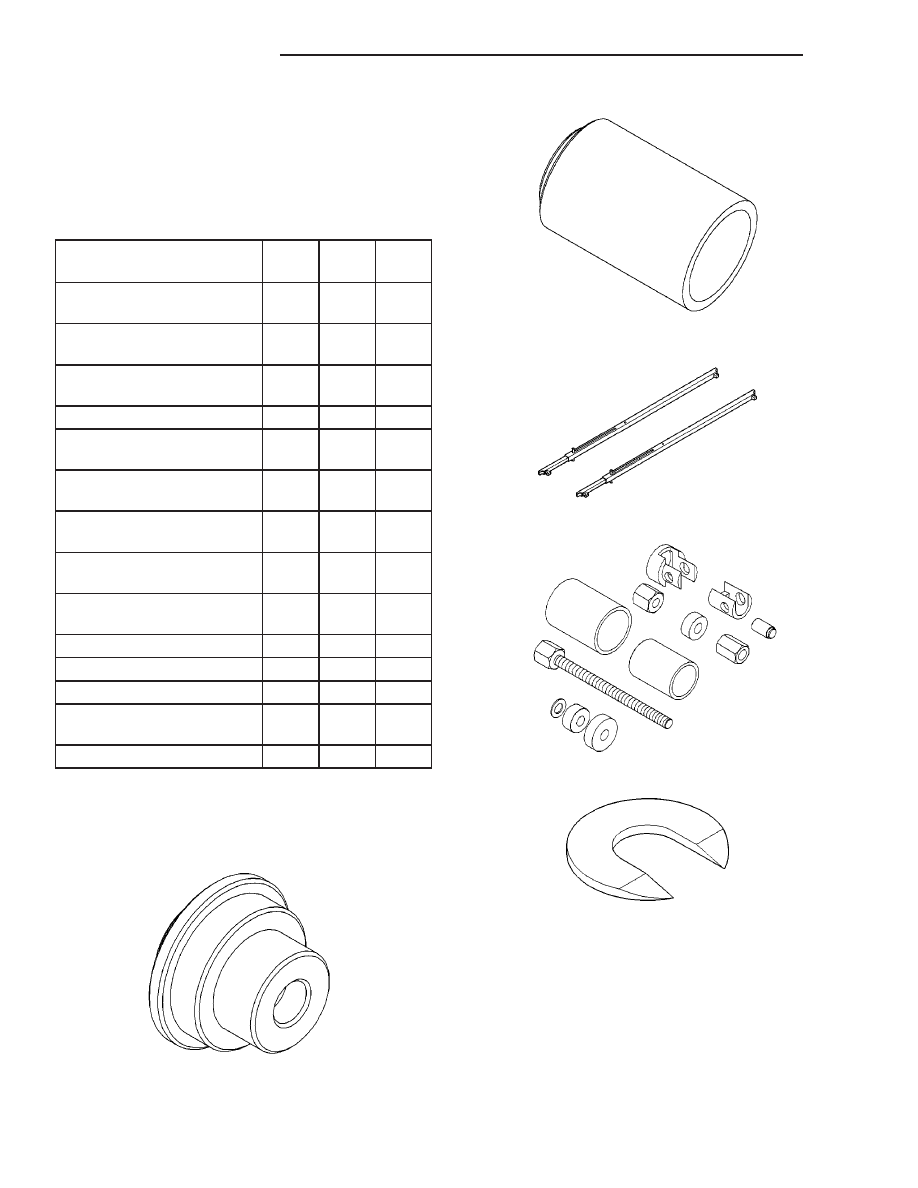

SPECIAL TOOLS

FRONT SUSPENSION

. . . . . . . . . . . . . . . . . . . 4

HUB / BEARING

DESCRIPTION

. . . . . . . . . . . . . . . . . . . . . . . . . . 5

DIAGNOSIS AND TESTING - HUB AND

BEARING (FRONT)

. . . . . . . . . . . . . . . . . . . . . 5

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . . . 7

KNUCKLE

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . . . 8

KNUCKLE/ABS TONE WHEEL SEAL

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . . 10

LOWER BALL JOINT

DESCRIPTION

. . . . . . . . . . . . . . . . . . . . . . . . . 11

DIAGNOSIS AND TESTING - LOWER BALL

JOINT (FRONT)

. . . . . . . . . . . . . . . . . . . . . . . 11

LOWER BALL JOINT SEAL BOOT

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . . 12

LOWER CONTROL ARM

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

DISASSEMBLY - LOWER CONTROL ARM

(ISOLATOR BUSHINGS)

. . . . . . . . . . . . . . . . 14

ASSEMBLY - LOWER CONTROL ARM

(ISOLATOR BUSHINGS)

. . . . . . . . . . . . . . . . 15

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . . 16

SHOCK ASSEMBLY

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16

DISASSEMBLY

. . . . . . . . . . . . . . . . . . . . . . . . . 16

ASSEMBLY

. . . . . . . . . . . . . . . . . . . . . . . . . . . . 18

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . . 18

STABILIZER BAR

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . . 21

STABILIZER BAR BUSHINGS

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . . 21

STABILIZER LINK

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . . 22

UPPER BALL JOINT

DESCRIPTION

. . . . . . . . . . . . . . . . . . . . . . . . . 22

DIAGNOSIS AND TESTING - UPPER BALL

JOINT (FRONT)

. . . . . . . . . . . . . . . . . . . . . . . 23

UPPER BALL JOINT SEAL BOOT

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . . 23

UPPER CONTROL ARM

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24

DISASSEMBLY - UPPER CONTROL ARM

(ISOLATOR BUSHINGS)

. . . . . . . . . . . . . . . . 25

ASSEMBLY - UPPER CONTROL ARM

(ISOLATOR BUSHINGS)

. . . . . . . . . . . . . . . . 26

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . . 26

ZB

FRONT SUSPENSION

2 - 3

FRONT SUSPENSION

SPECIFICATIONS

FRONT SUSPENSION FASTENER TORQUE

DESCRIPTION

N·m

Ft.

Lbs.

In.

Lbs.

ABS Tone Wheel Mounting
Bolt

17

13

150

Brake Caliper (Hydraulic)
Mounting Bolts

115

85

—

Hub And Bearing Mounting
Bolts

61

45

—

Lower Ball Joint Castle Nut

160

118

—

Lower Control Arm Pivot
Cam Bolts

102

75

—

Shock Assembly Mounting
Bolts (Lower and Upper)

136

100

—

Stabilizer Bar Bushing
Retainer Bolts

68

50

—

Stabilizer Link Control Arm
Nut

23

17

200

Stabilizer Link Stabilizer Bar
Nut

23

17

200

Tie Rod Knuckle Nut

75

55

—

Tie Rod Adjuster Jam Nut

75

55

—

Upper Ball Joint Castle Nut

102

75

—

Upper Control Arm Frame
Bolts

102

75

—

Wheel Mounting (Lug) Nuts

122

90

—

SPECIAL TOOLS

FRONT SUSPENSION

Installer, Bearing/Seal 6573

Installer, Ball Joint 6761

Height Gages, Suspension 6914

Remover/Installer, Bushing 6969B

Spacer, Control Arm Removing 6983

2 - 4

FRONT SUSPENSION

ZB

HUB / BEARING

DESCRIPTION

The wheel bearing used on the front of this vehicle

is a unit type combined hub and bearing assembly
(Fig. 1). The hub and bearing is made up of the
wheel mounting hub (flange) and the wheel bearing.
The hub has six wheel mounting studs installed in it.
It is held together using a clamp bolt and nut that is
torqued and crimped in place when assembled. The
clamp bolt is not serviceable and no attempt should
ever be made to remove it from the hub and bearing.

The hub and bearing assembly is mounted to the

steering knuckle and is retained by four mounting
bolts accessible from the back of the knuckle.

The bearing requires no periodic maintenance. The

hub and bearing is serviced as an assembly if the
hub or bearing is determined to be defective. The
wheel mounting studs may be replaced separately if
necessary.

DIAGNOSIS AND TESTING - HUB AND
BEARING (FRONT)

With the wheel, disc brake caliper, and brake rotor

removed, rotate the wheel hub. Any roughness or
resistance to rotation may indicate dirt intrusion or a
failed wheel bearing. If the bearing exhibits any of
these conditions during diagnosis, replace the hub
and bearing. The bearing is not serviceable.

Damaged bearing seals and the resulting excessive

grease loss may also require hub and bearing
replacement. Moderate grease seepage from the bear-
ing is considered normal and should not require
replacement of the hub and bearing.

Stands, Suspension Height 9096

Remover, Ball Joint C-4150A

Handle, Drive C-4171

Remover, Tie Rod End MB991113

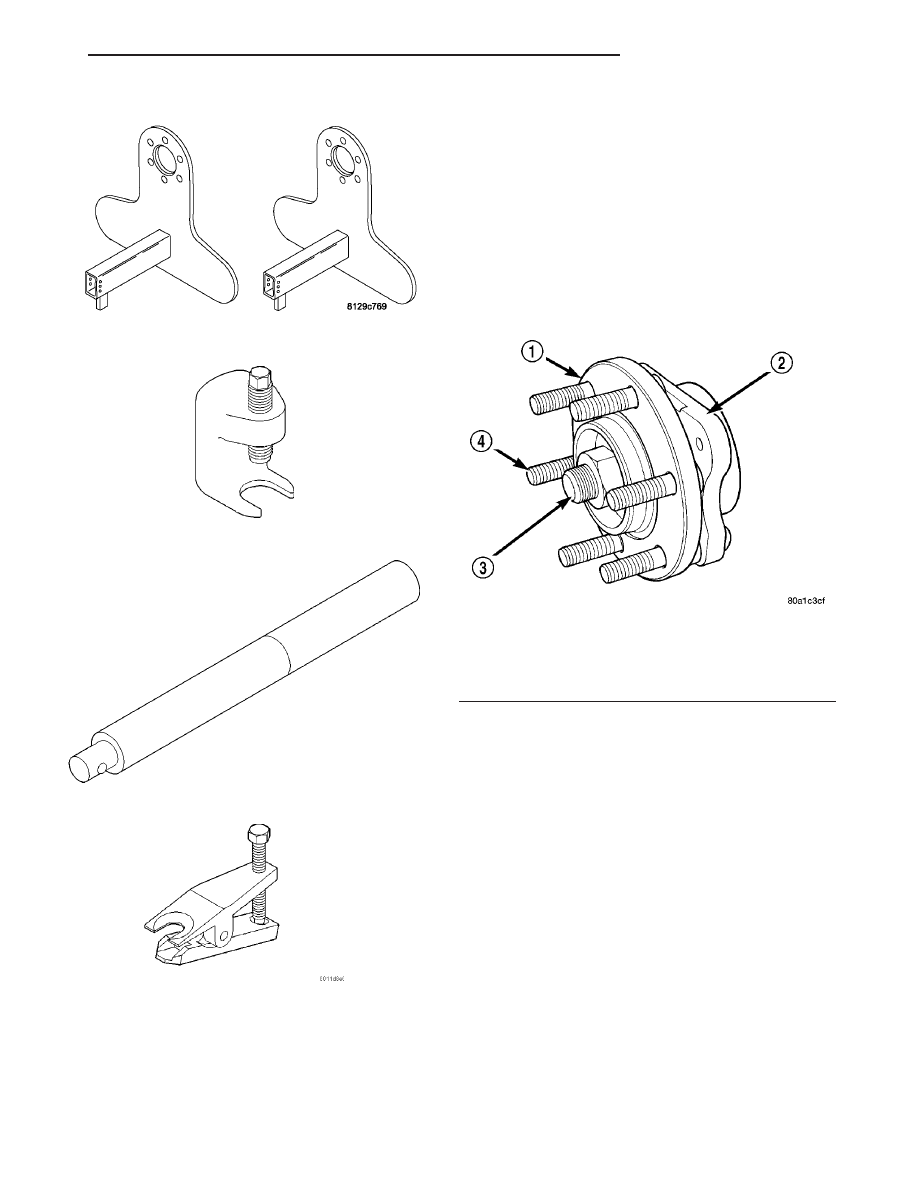

Fig. 1 Hub And Bearing

1 - WHEEL MOUNTING HUB
2 - HUB/BEARING ASSEMBLY
3 - CLAMP BOLT/NUT
4 - WHEEL MOUNTING STUD

ZB

FRONT SUSPENSION

2 - 5
