STANDARD PROCEDURE - TESTING FOR A SHORT TO GROUND ON FUSES
POWERING SEVERAL LOADS

1. Refer to the wiring diagrams and disconnect or isolate all items on the suspected fused circuits.

2. Replace the blown fuse.

3. Supply power to the fuse by turning ON the ignition switch or re-connecting the battery.

4. Start connecting or energizing the items in the fuse circuit one at a time. When the fuse blows the circuit with the

short to ground has been isolated.

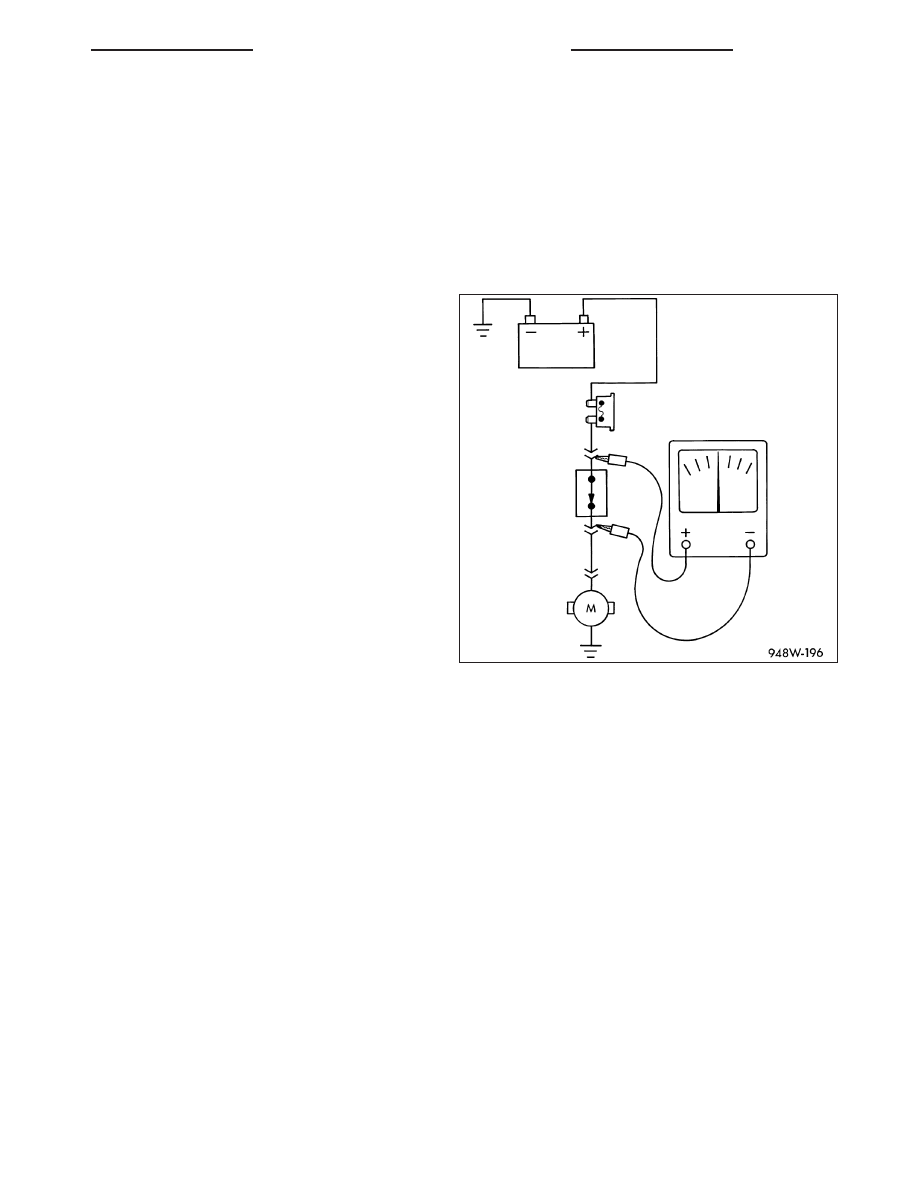

STANDARD PROCEDURE - TESTING FOR A VOLTAGE DROP

1. Connect the positive lead of the voltmeter to the

side of the circuit closest to the battery.

2. Connect the other lead of the voltmeter to the other

side of the switch, component or circuit.

3. Operate the item.

4. The voltmeter will show the difference in voltage

between the two points.

PM

8W-01 WIRING DIAGRAM INFORMATION

8W - 01 - 13

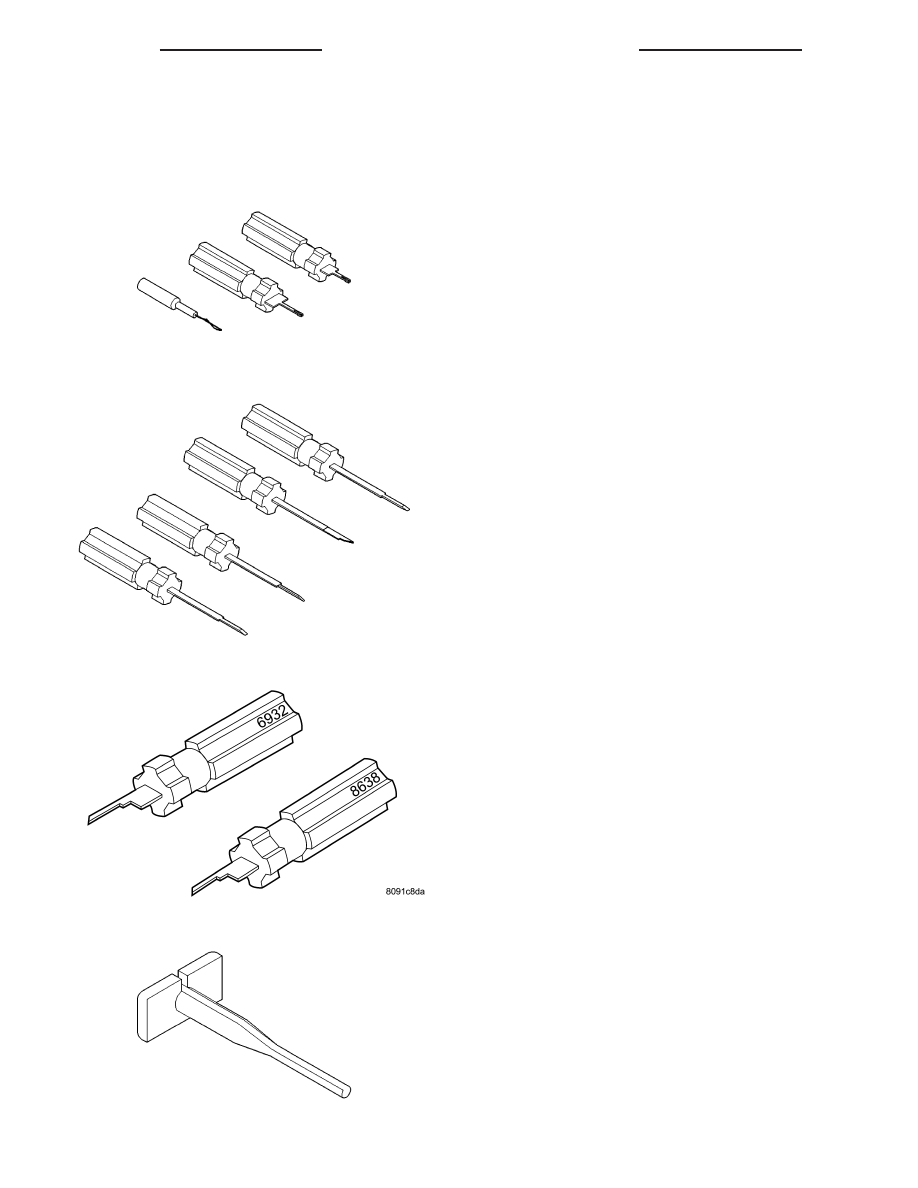

SPECIAL TOOLS

WIRING/TERMINAL

PROBING TOOL PACKAGE 6807

TERMINAL PICK TOOL SET 6680

TERMINAL REMOVING TOOLS 6932 AND 8638

TERMINAL REMOVING TOOL 6934

8W - 01 - 14

8W-01 WIRING DIAGRAM INFORMATION

PM

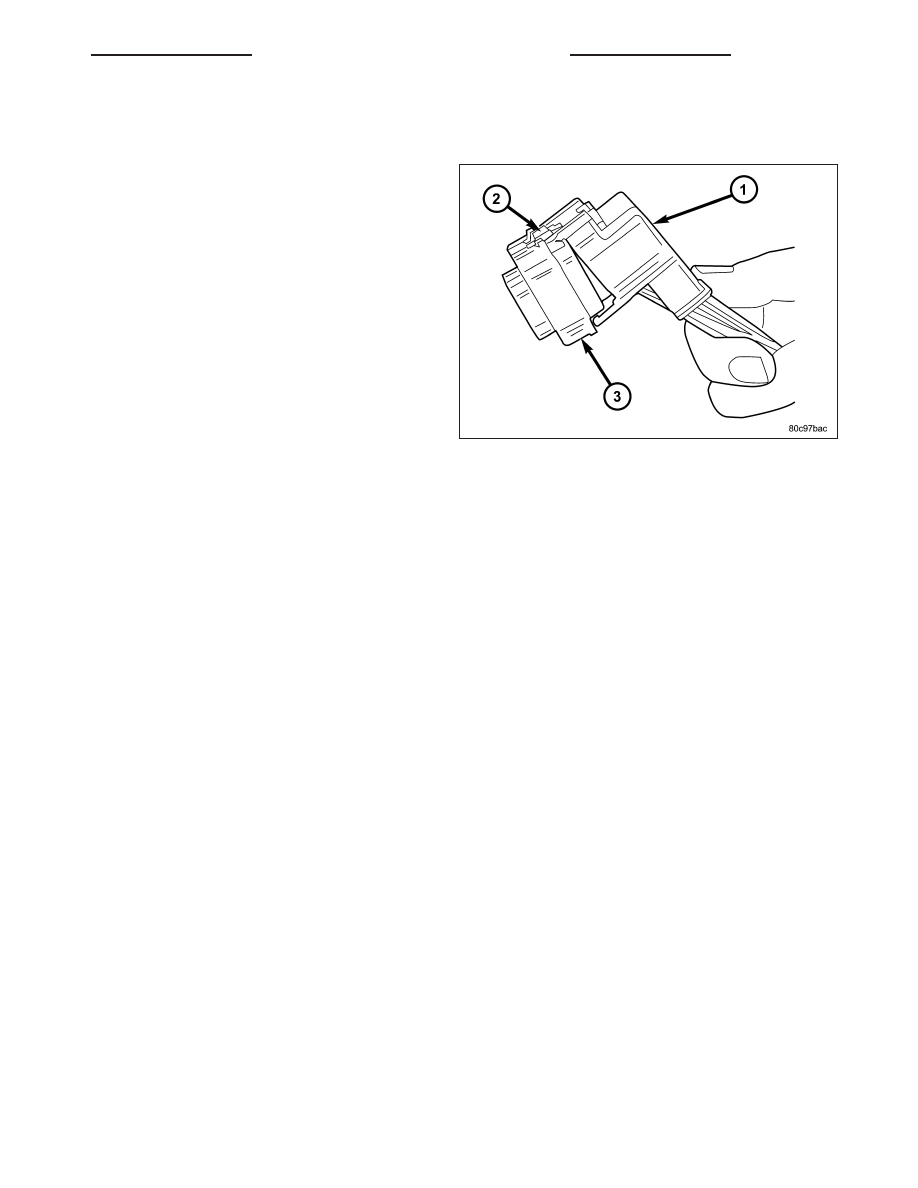

CONNECTOR

REMOVAL

1. Disconnect battery.

2. Release Connector Lock (2).

3. Disconnect the connector (3) being repaired from

its mating half/component.

4. Remove the dress cover (if applicable) (1).

PM

8W-01 WIRING DIAGRAM INFORMATION

8W - 01 - 15

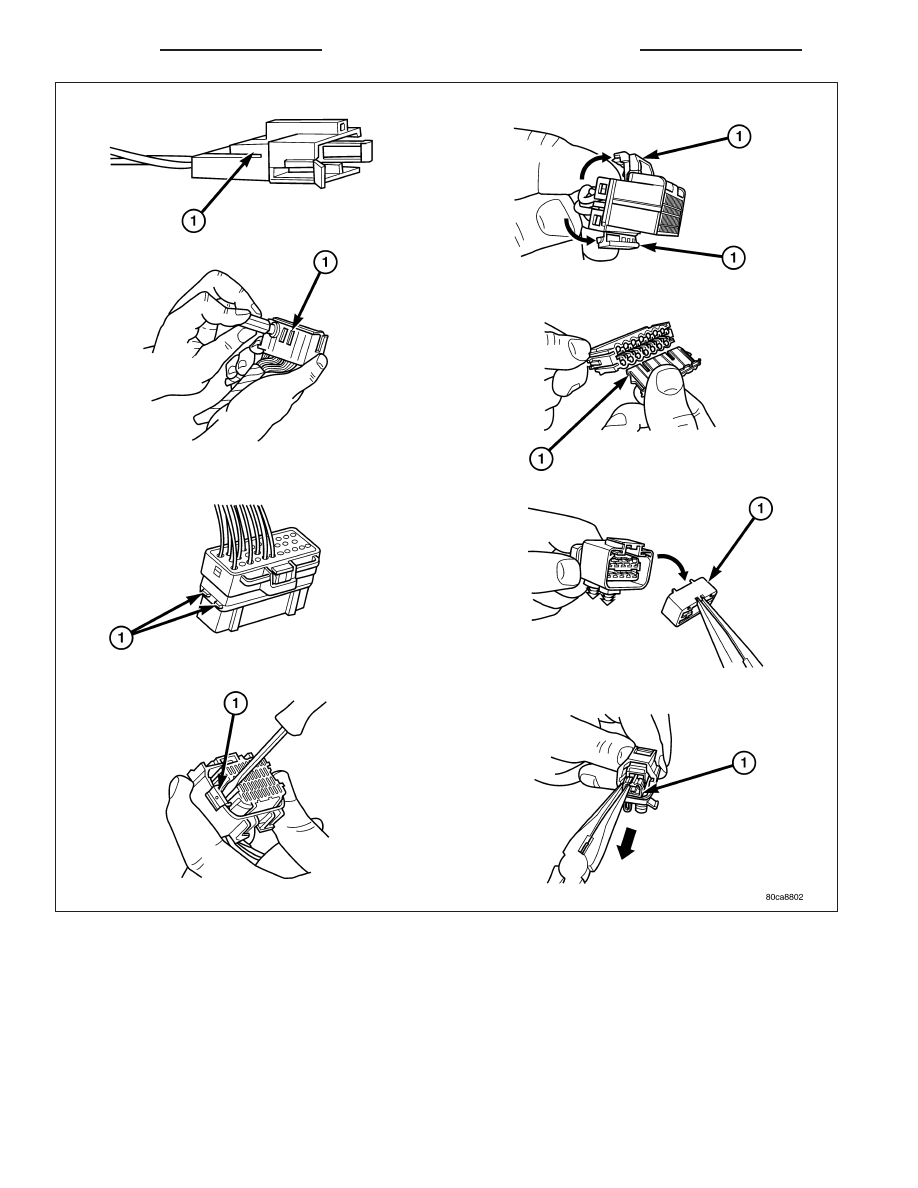

5. Release the Secondary Terminal Lock, if required (1).

8W - 01 - 16

8W-01 WIRING DIAGRAM INFORMATION

PM
