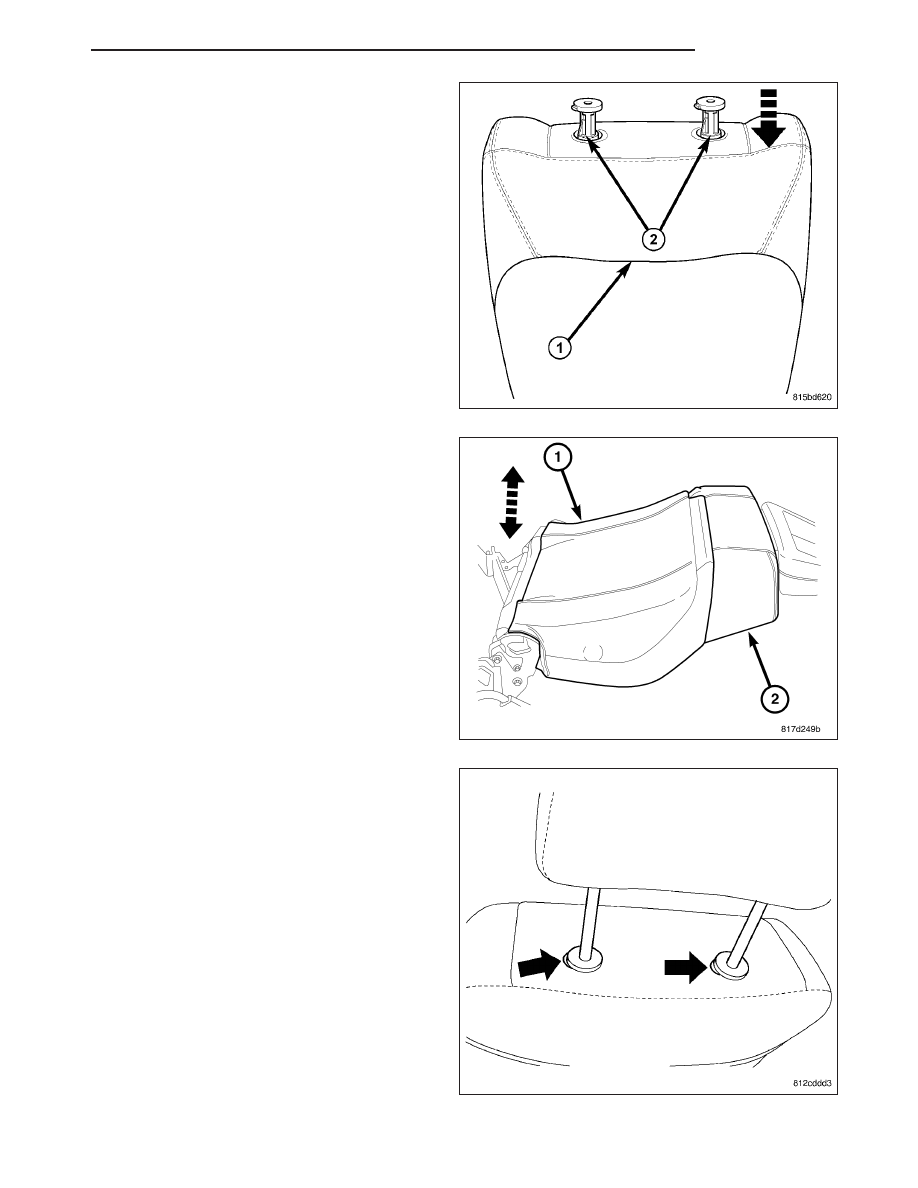

11. Install the headrest sleeves (2).

12. Position the seat back panel (1) onto the seat

back (2) and seat fully.

13. Press the headrest sleeve release buttons and

install the headrest.

14. Install the seat back (Refer to 23 - BODY/SEATS/

SEAT BACK - INSTALLATION).

PM

SEATS

23 - 157

INSTALLATION

Driver Seat

1. Before proceeding with the following repair proce-

dure, review all warnings and cautions. (Refer to
23 - BODY/SEATS - WARNING)

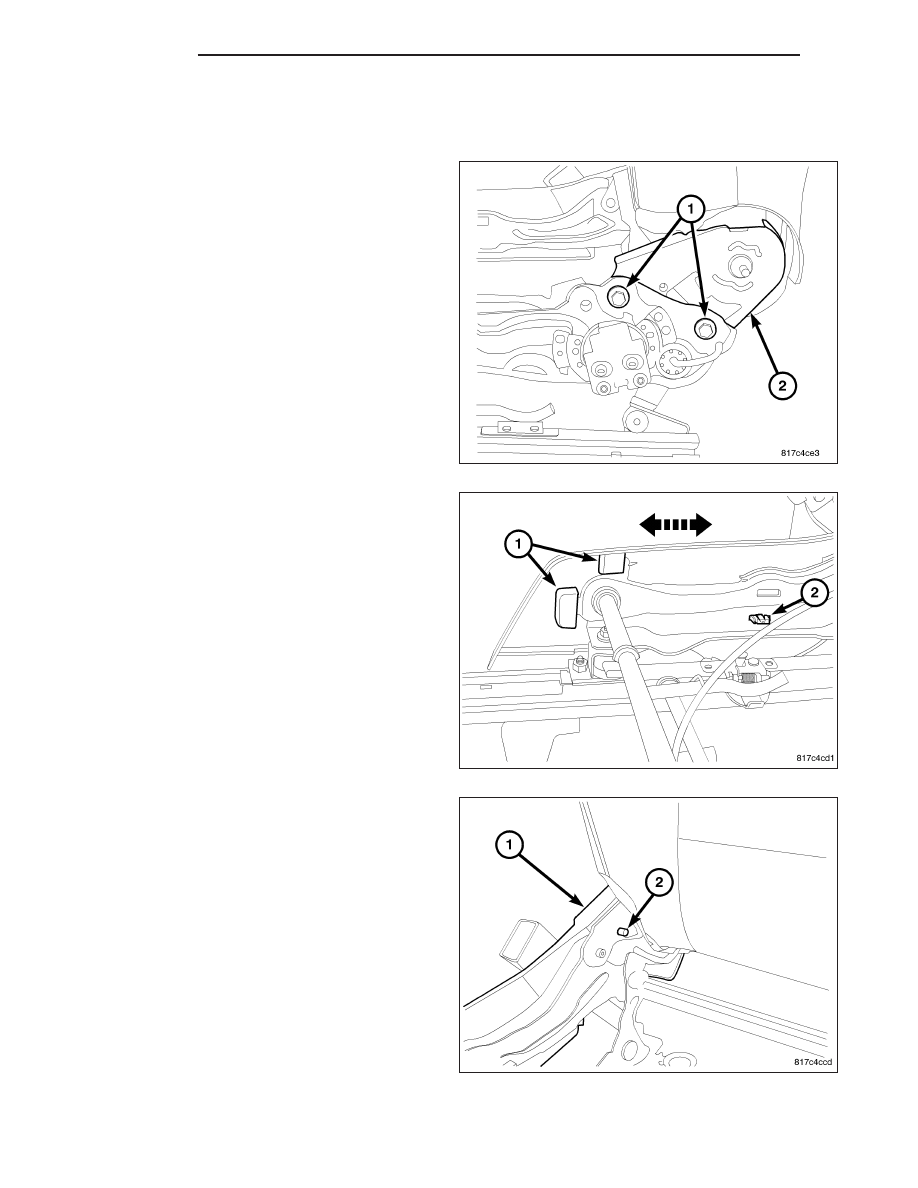

2. Install the seat back assembly (2) and install the

bolts (1).

3. Tighten the bolts to 40 N·m (30 ft. lbs.).

4. Position the side shields onto the seat adjuster

tabs (1) and seat the clip (2) fully.

5. Install the outer side shield screw (2).

23 - 158

SEATS

PM

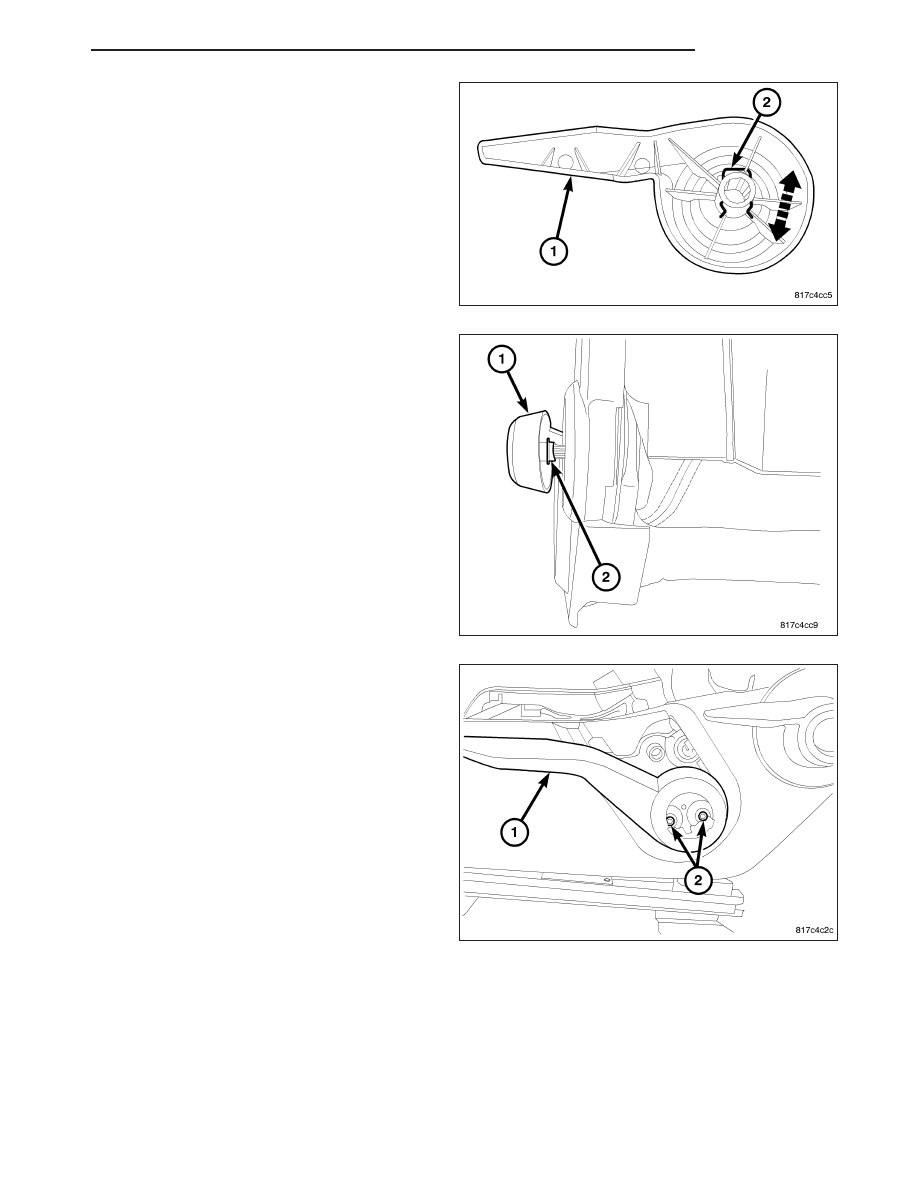

6. Install the clip (2) onto the recliner handle, if

necessary.

7. Position the recliner handle (1) onto the spined

shaft (2) and seat fully.

8. Install the height adjuster handle (1) and install the

screws (2), if equipped.

PM

SEATS

23 - 159

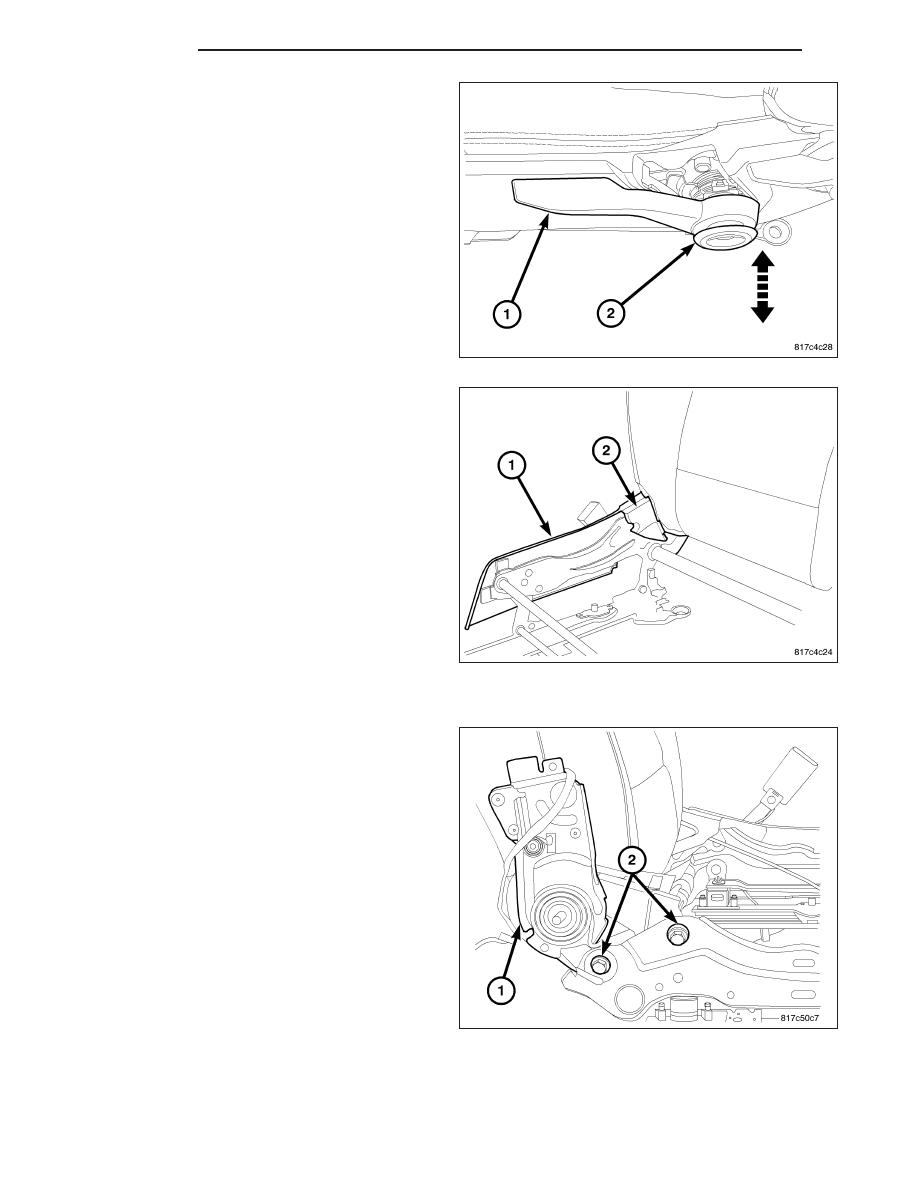

9. Position the lift lever trim cap (2) and seat fully.

10. Position the inner side shields (2) and seat fully.

11. Install the seat cushion, (Refer to 23 - BODY/

SEATS/SEAT

CUSHION

-

FRONT

-

INSTALLATION).

Passenger Seat

1. Install the seat back assembly (1) and install the

bolts (2).

2. Tighten the bolts to 40 N·m (30 ft. lbs.).

23 - 160
