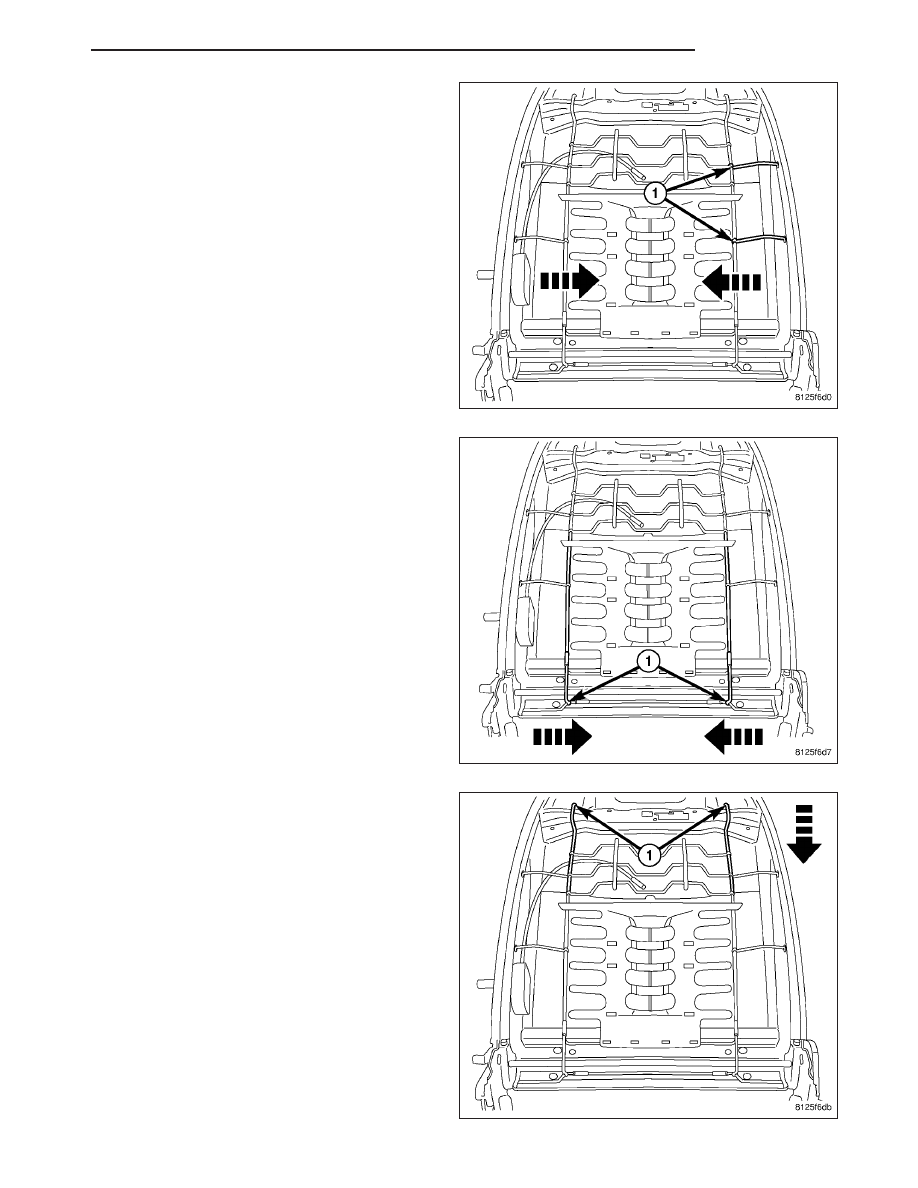

13. Release the lumbar mat side wires (1) by pulling

out on the wire supports and then pulling them in.

14. Squeeze the lower support wires (1) in and

release the lower wires.

15. Pull the upper support wires (1) down and release

the lumbar mat from the seat back frame.

PM

SEATS

23 - 153

ASSEMBLY

1. Before proceeding with the following repair proce-

dure, review all warnings and cautions. (Refer to
23 - BODY/SEATS - WARNING)

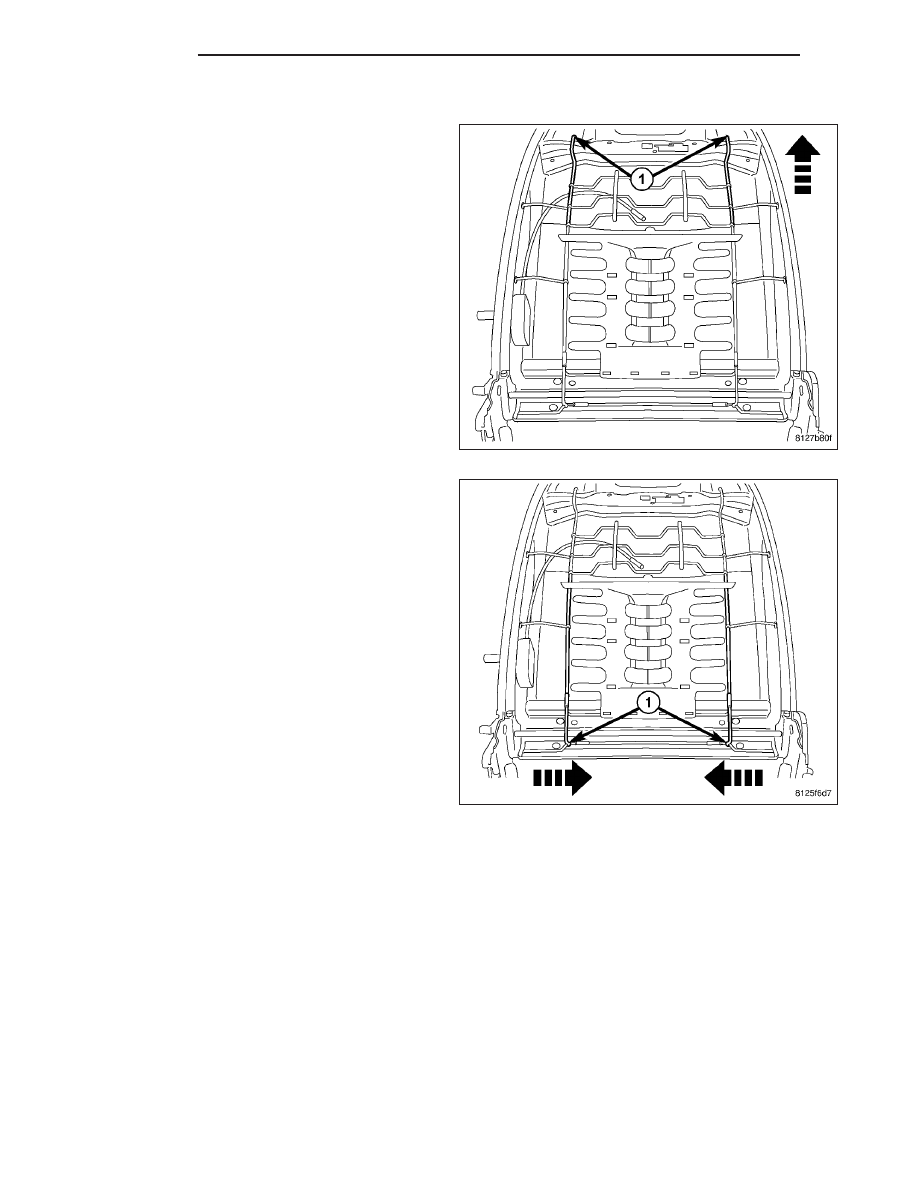

2. Place lumbar mat onto seat back frame and insert

the upper support wires (1) into the frame.

3. Squeeze the lower support wires (1) together and

insert into the lower frame.

23 - 154

SEATS

PM

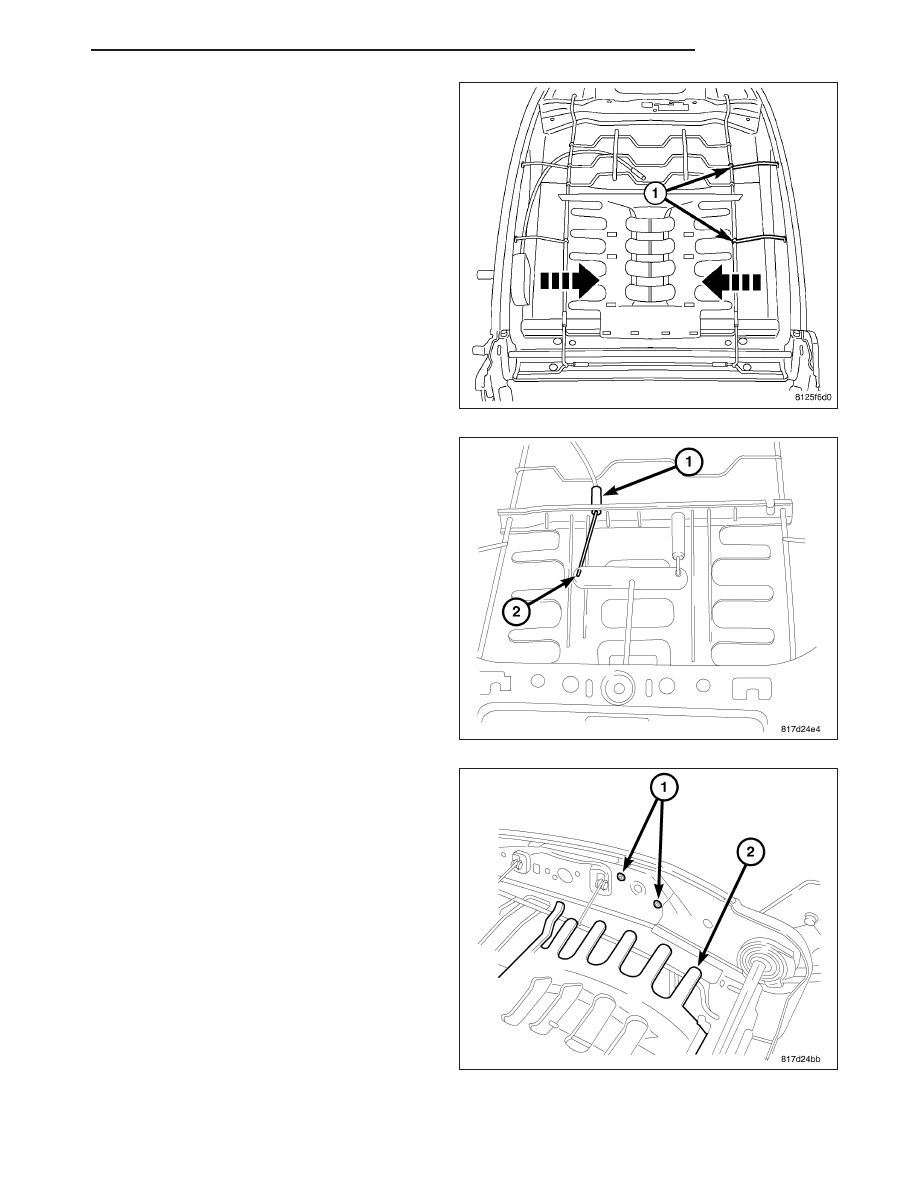

4. Squeeze the side support wires together and insert

them into the sides of the seat back frame.

5. Connect the lumbar cable housing (1) and connect

the cable end (2) to the anchor.

6. Install the lumbar adjuster and install the adjuster

screws (1).

PM

SEATS

23 - 155

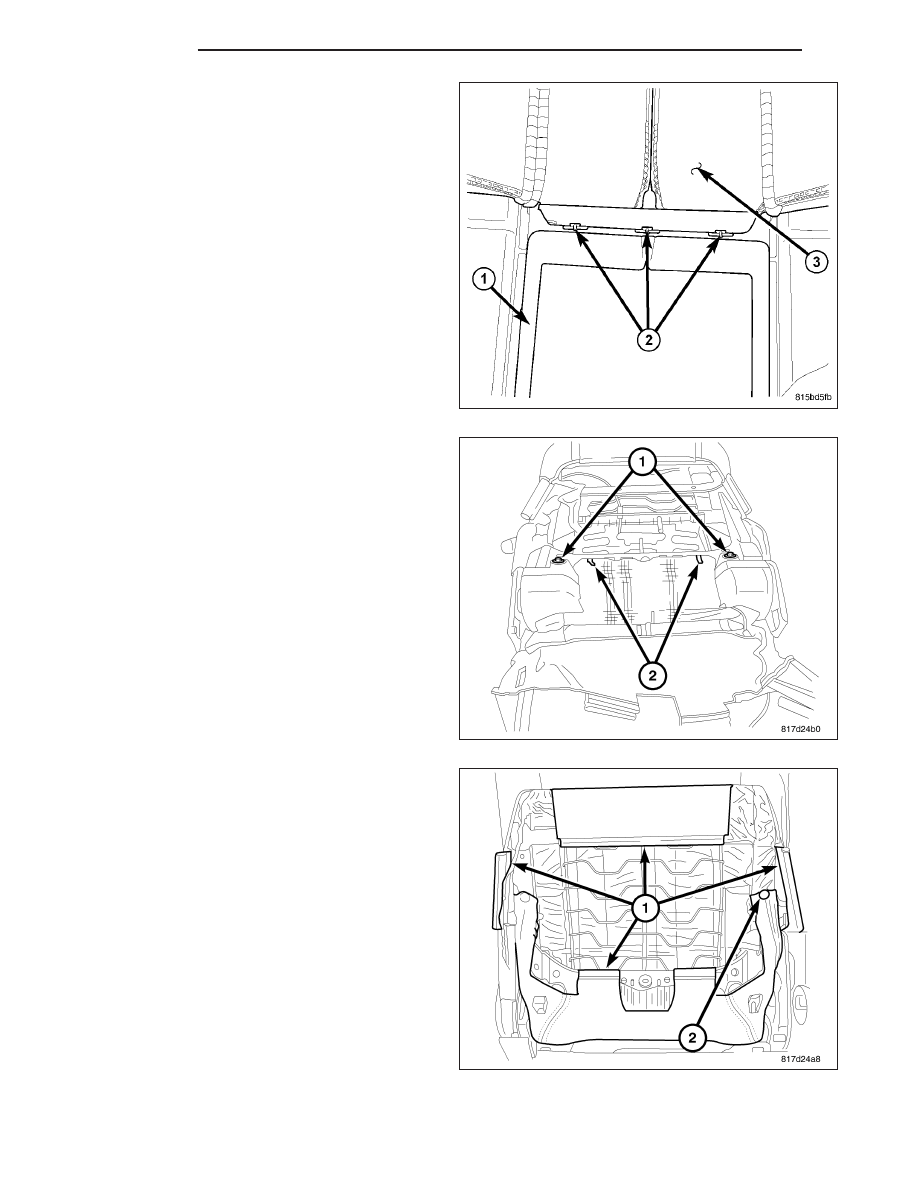

7. Position the seat back cushion on the frame and

position the cover over the cushion.

8. Attach the seat cover (3) to the seat back cushion

(1) and install new hog rings (2) as required.

9. Install the push pins (1) and connect the inner

cover to the hooks (2).

10. Install the push-pin fasteners (2) and connect the

J-straps (1).
