CAUTION: Set the spring compressor right on top
of the return spring of the spring retainer assem-
bly. Do not remove the return springs from the
spring retainer assembly.

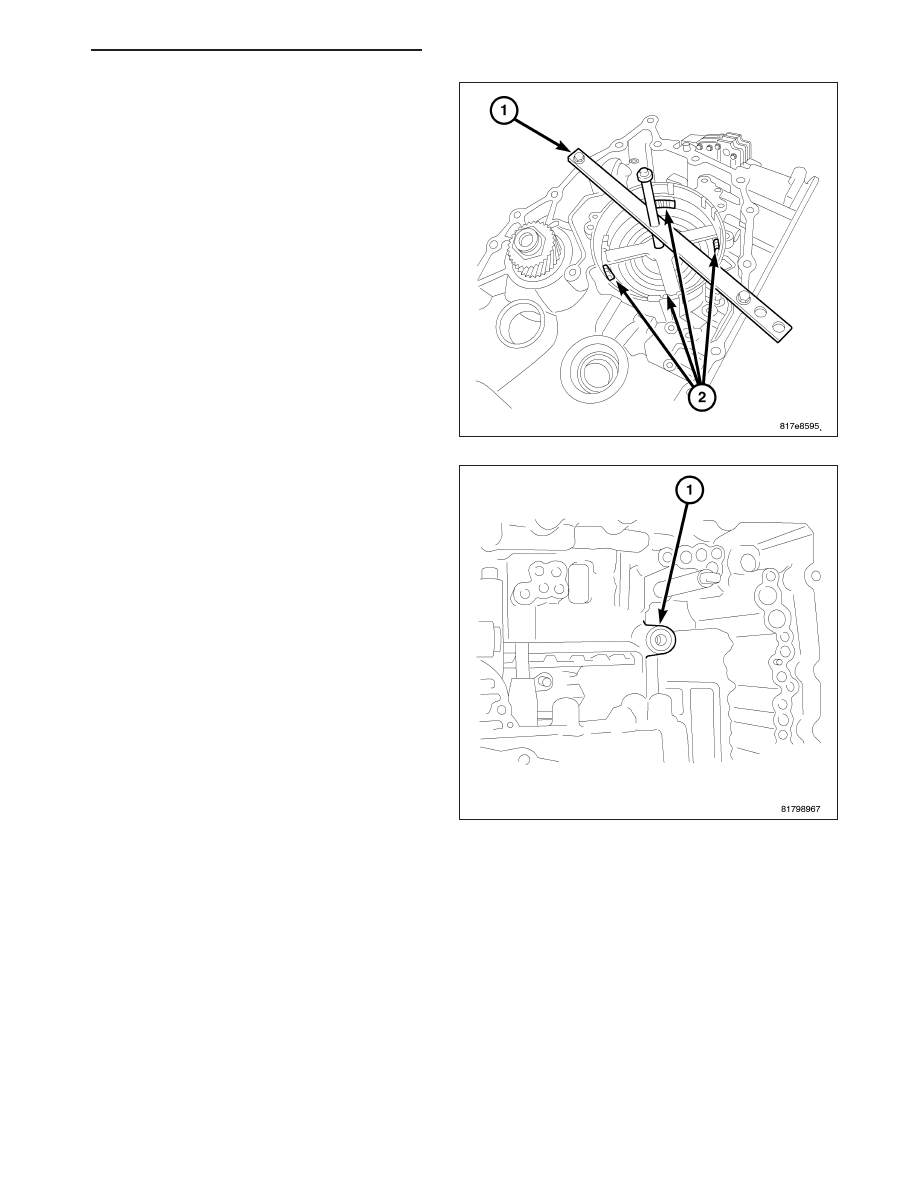

72. Compress the reverse brake return spring using

Spring Compressor 5058A (1) and Reverse Piston
Compressor 9875. Remove the snap ring (2) from
the transaxle case.

73. Remove the retaining plate and the spring retainer

assembly.

CAUTION: There is a possibility that the reverse
brake piston might be stuck if excessive pressure
is required to remove.

74. Try removing the reverse brake piston from the

transaxle case by hand, apply compressed air to
the fluid passage (1). and remove the reverse
brake piston from the transaxle case if unable to
remove by hand.

PM

AUTOMATIC - CVT-SERVICE INFORMATION

21 - 339

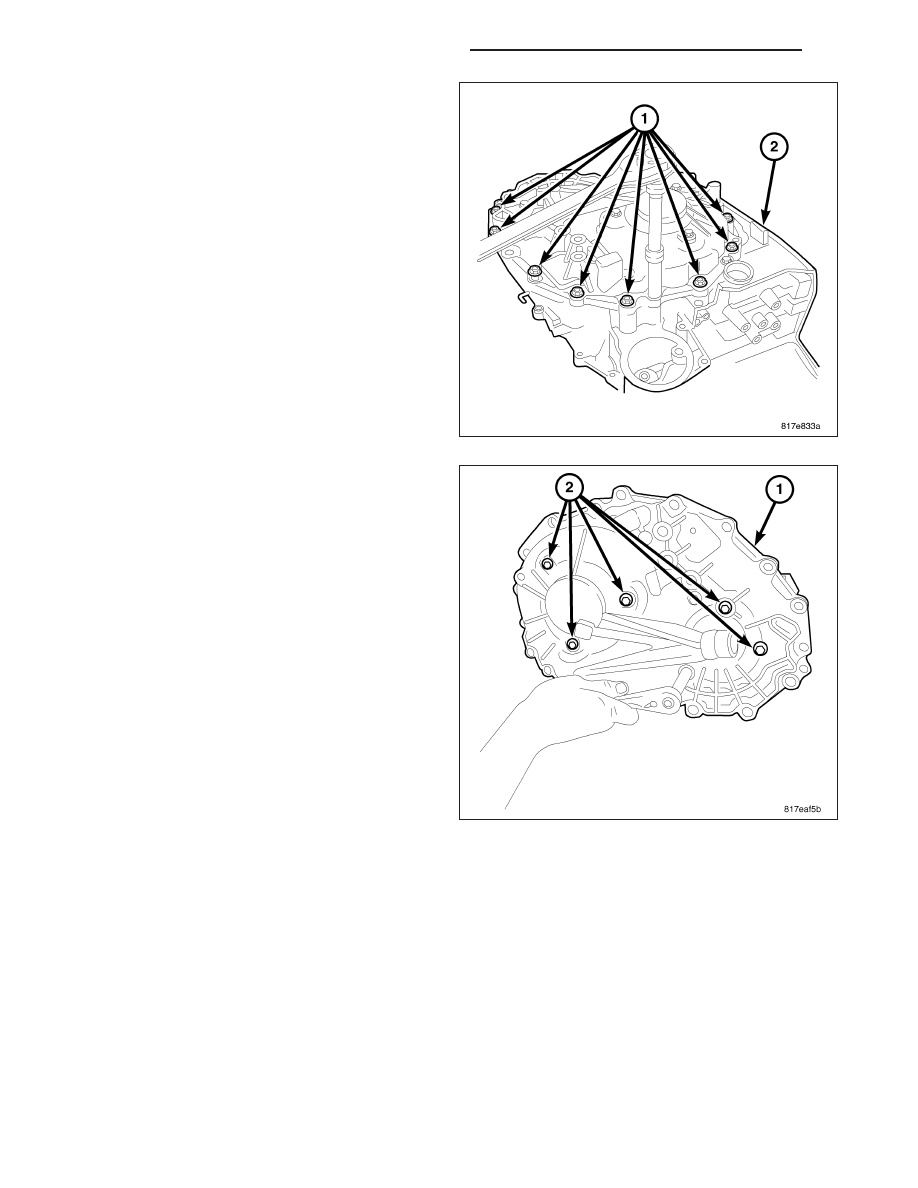

75. Remove the case bolts (1) at the drive belt

assembly (2).

NOTE: Pin at pulley sensor stays with drive belt
assembly case

76. Separate drive belt assembly case from main

housing.

77. Remove the bolts (2) that hold both sheaves to

the case (1).

21 - 340

AUTOMATIC - CVT-SERVICE INFORMATION

PM

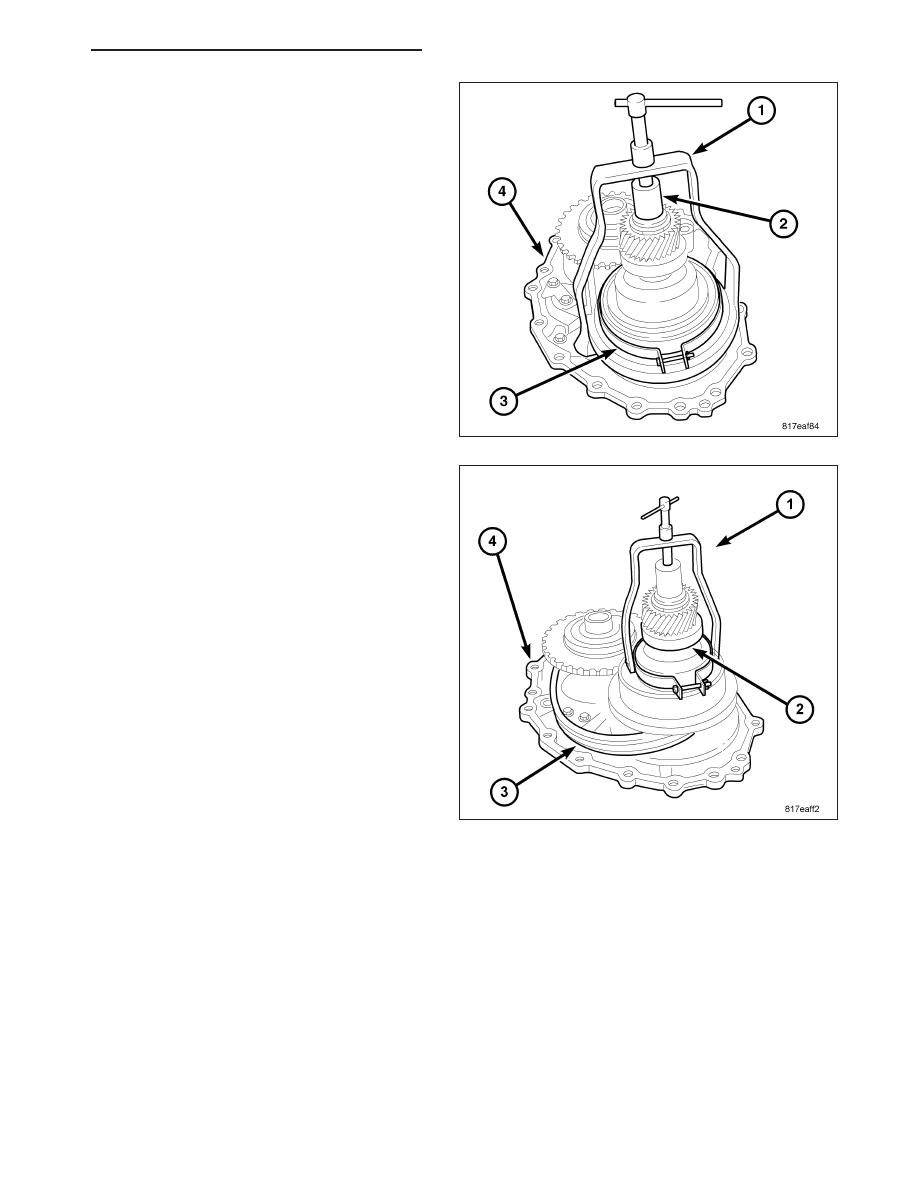

CAUTION: Do not allow the Sheave Compressor
9874 to come in contact with the belt at any time

78. Install the Sheave Compressor 9874 (1) and

Press Insert 8513A (2) onto the secondary sheave
(3).

CAUTION: Do not over tighten the compressor
tool. Tighten to no more than 7 N·m (50 in. lbs.)

NOTE: The belt is directional, look for an arrow
indicating the direction of the belt for installation

79. Compress sheave (2) to the stop.

PM

AUTOMATIC - CVT-SERVICE INFORMATION

21 - 341

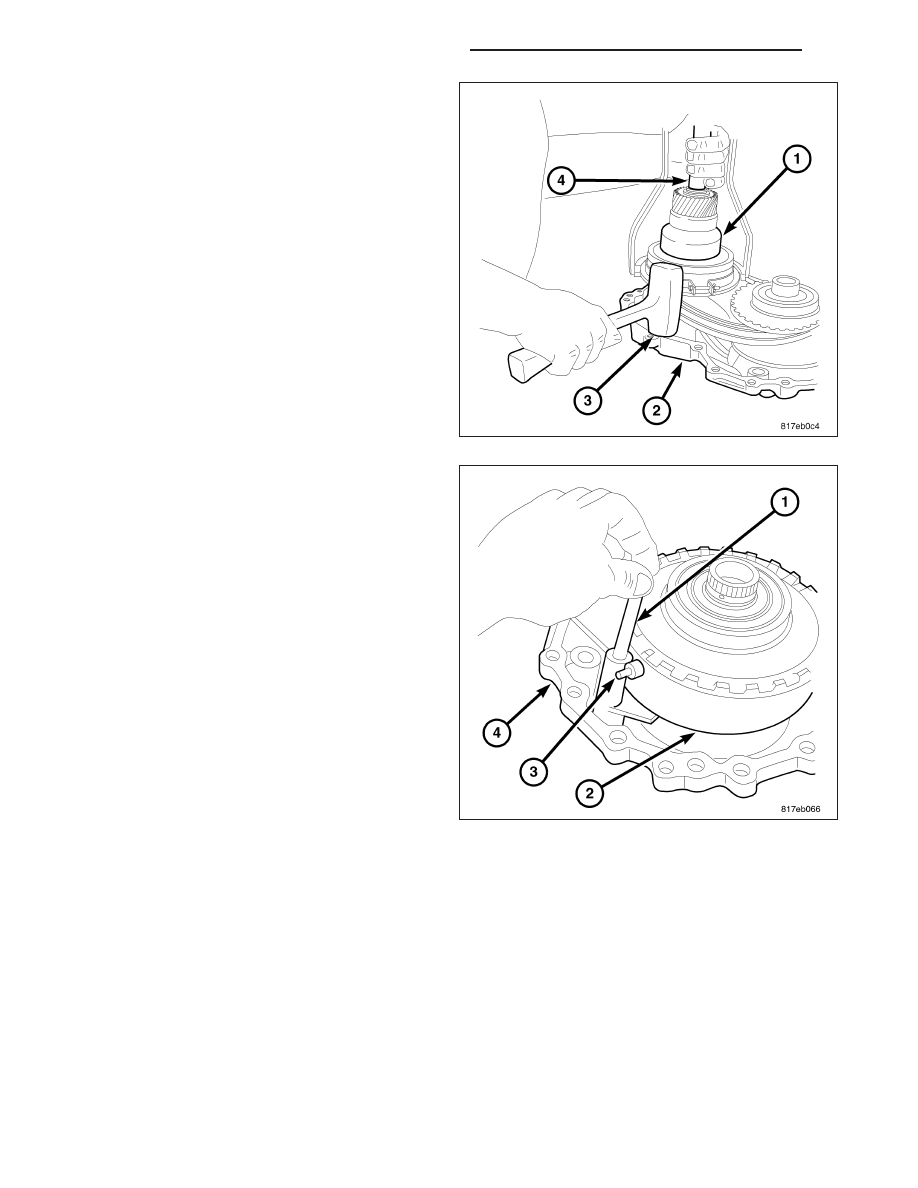

CAUTION: Do not allow the primary sheave to con-
tact the drive surface of the secondary sheave.

NOTE: You may need to lightly tap case while
holding secondary sheave.

80. Lift and move the secondary sheave (1) closer to

the primary sheave.

81. Remove the pin (1) from the sheave height sen-

sor (3).

21 - 342

AUTOMATIC - CVT-SERVICE INFORMATION

PM
