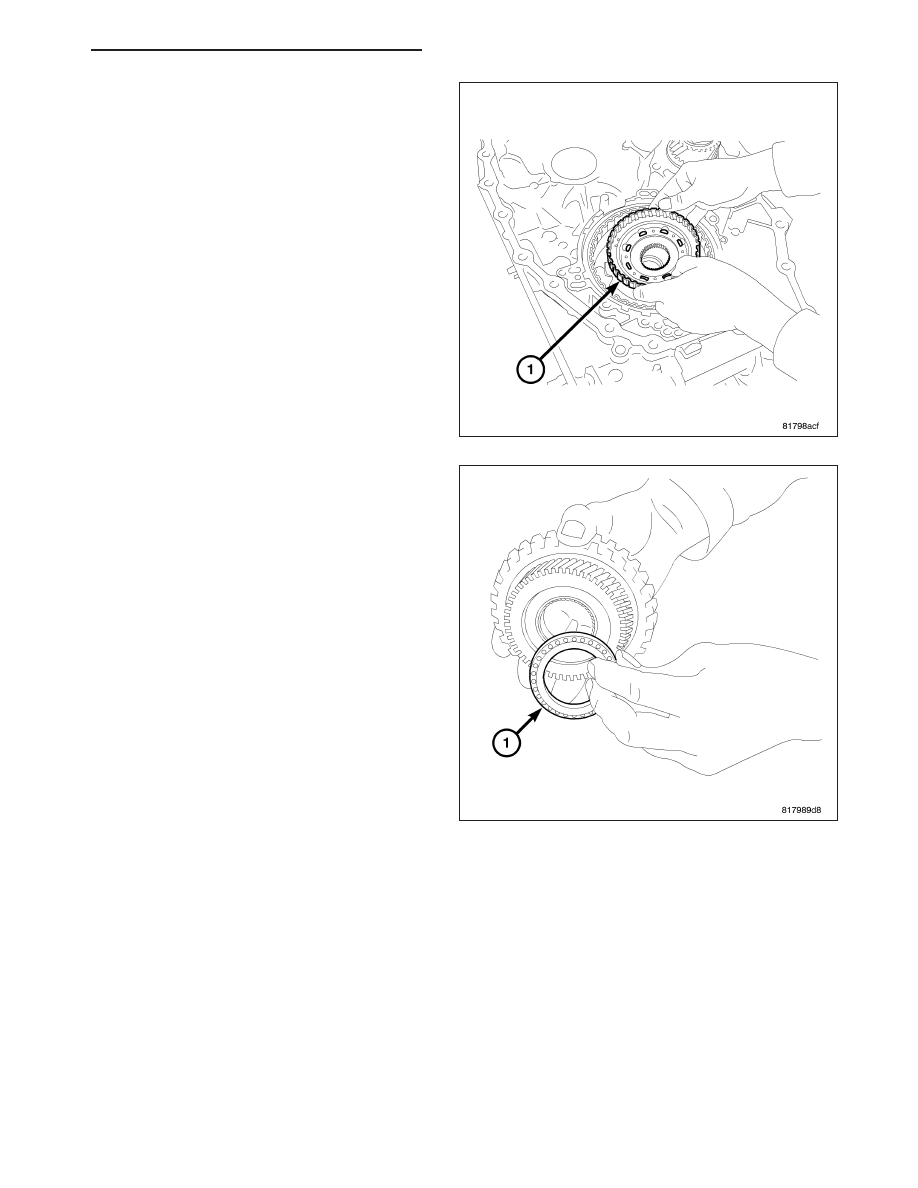

52. Remove the sun gear (1) from the planetary

carrier.

53. Remove the needle bearing (1) from the sun gear.

PM

AUTOMATIC - CVT-SERVICE INFORMATION

21 - 331

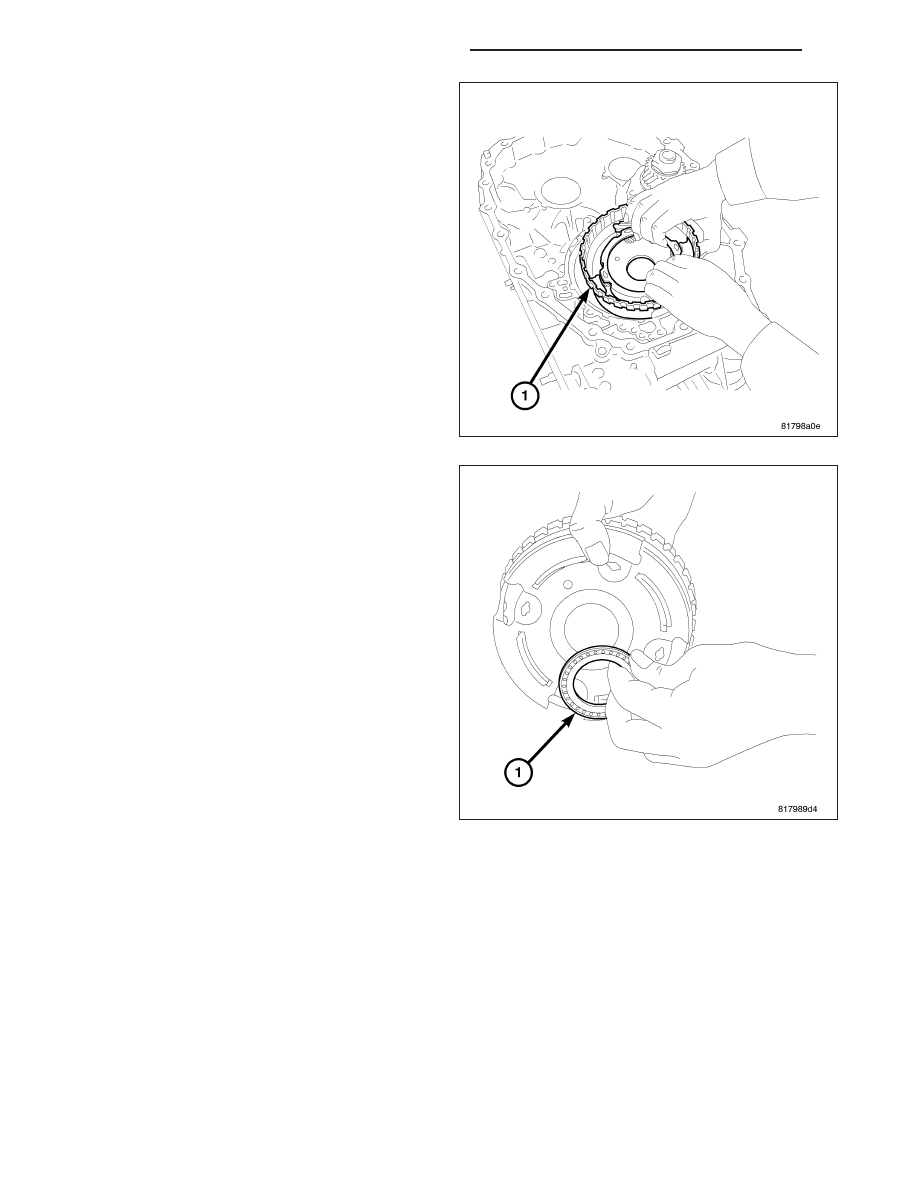

54. Remove the planetary carrier assembly (1) from

the transaxle case.

55. Remove the needle bearing (1) from the planetary

carrier.

21 - 332

AUTOMATIC - CVT-SERVICE INFORMATION

PM

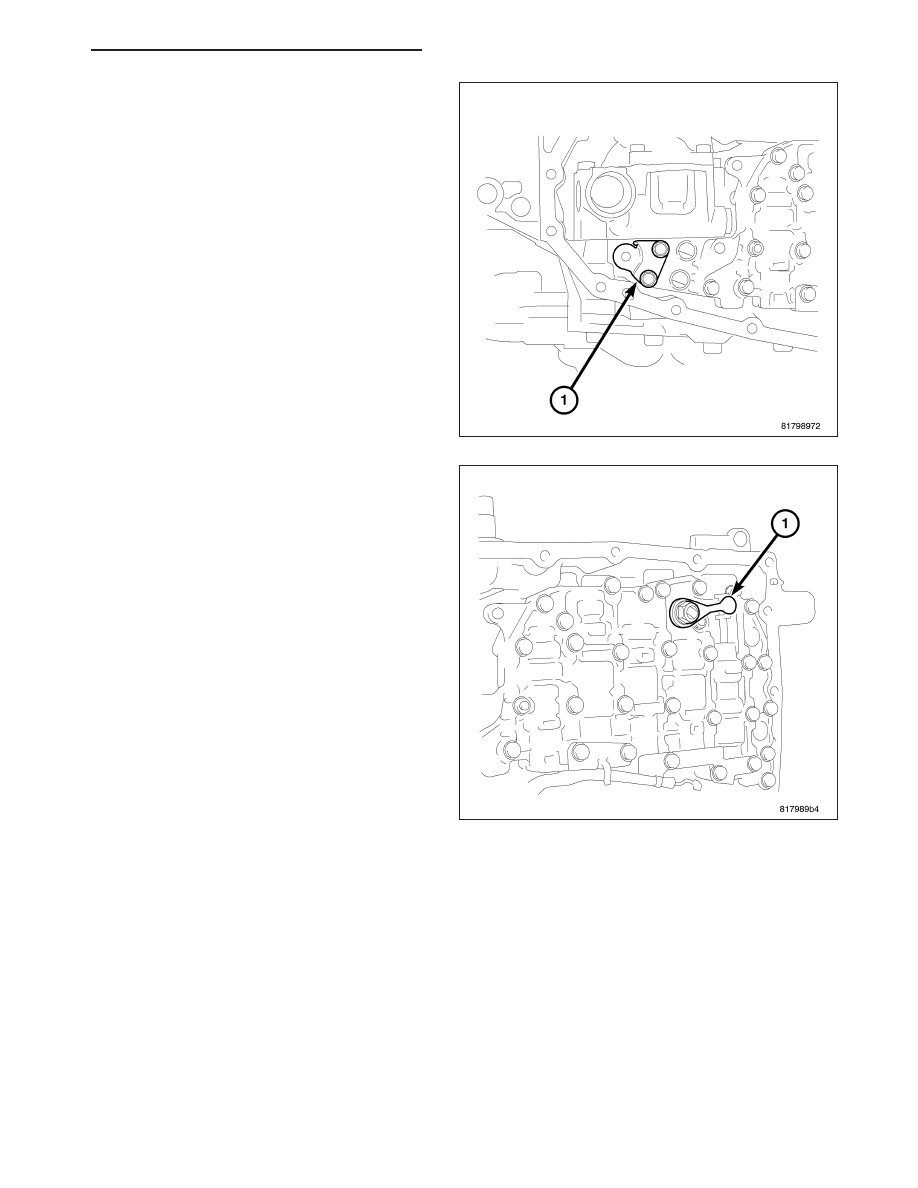

56. Remove the bolts holding the bracket (1) to the

valve body assembly.

57. Remove

the

bracket

from

the

valve

body

assembly.

58. Remove the nut holding the manual lever (1) to

the manual shaft.

59. Remove the manual lever.

PM

AUTOMATIC - CVT-SERVICE INFORMATION

21 - 333

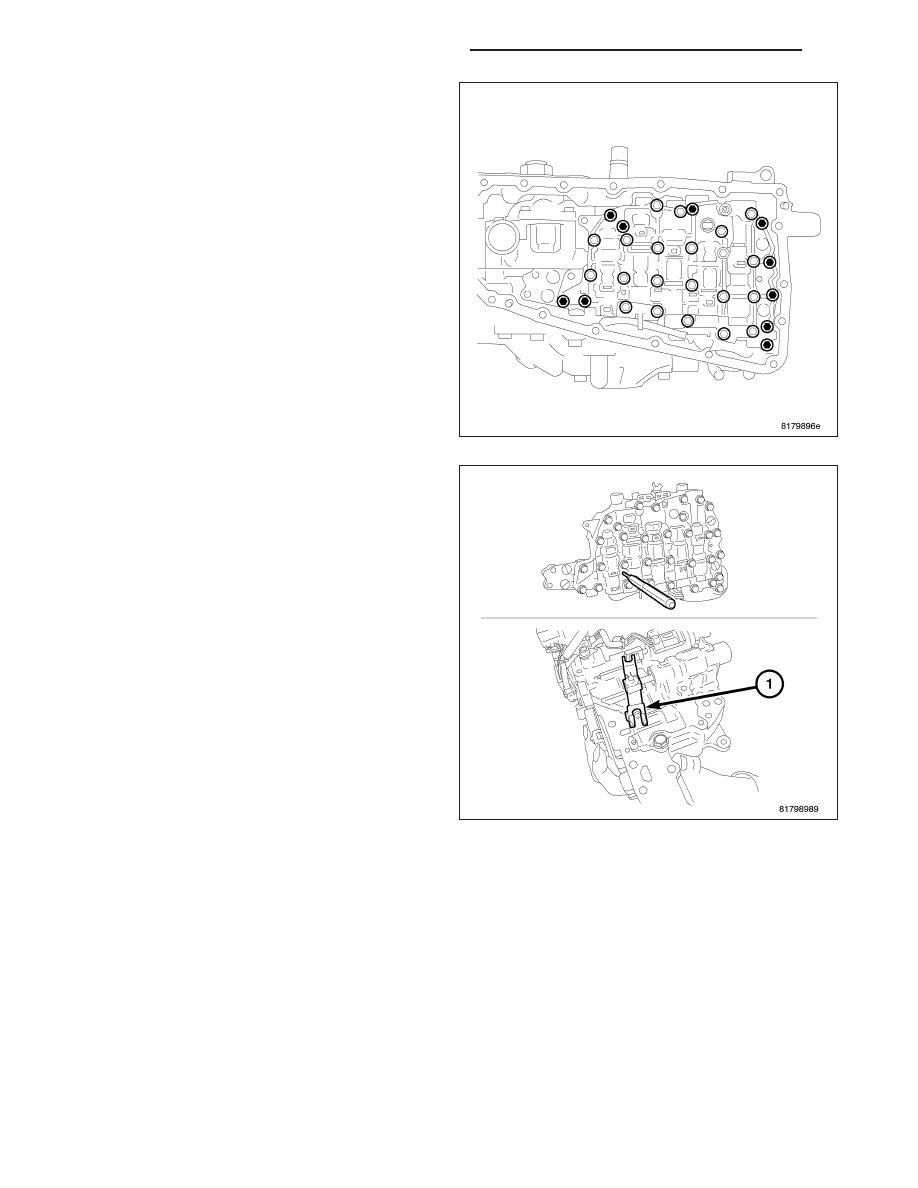

60. Use this picture when removing valve body

attaching bolts.

CAUTION: Tilt the valve body assembly away from
the transaxle case on the manual shaft side to
ease removal. Pay attention to completely remove
the terminal body from the transaxle case.

61. Remove the valve body assembly from the trans-

axle case as follows:

a. Insert a 75 mm (3 in.) long 3 mm (0.118 in.)

rod or wire into the linkage stopper hole of the
valve body assembly to fix the pulley ratio link-
age (1).

b. Remove the bolts holding the valve body

assembly to the transaxle case.

c. Remove the valve body assembly from the

transaxle case.
