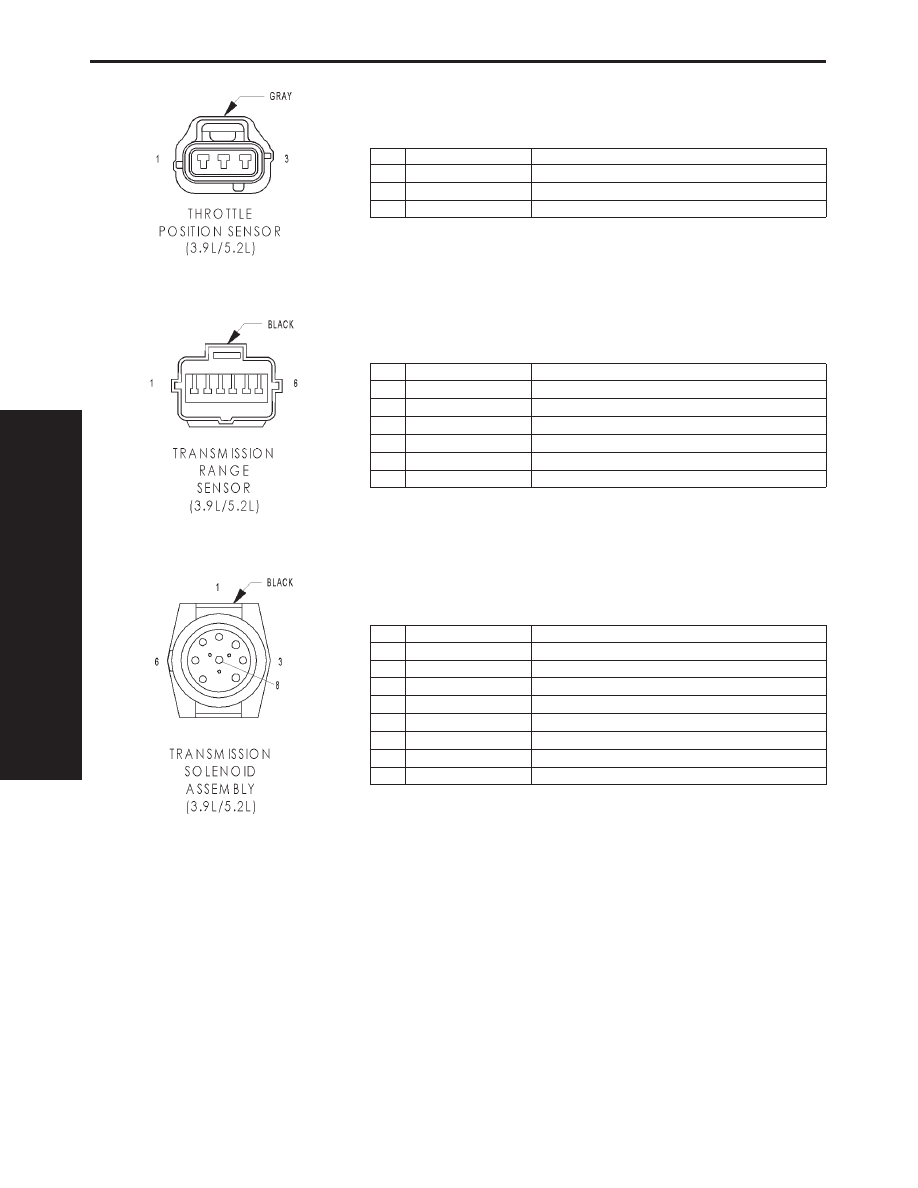

THROTTLE POSITION SENSOR (3.9L/5.2L) - GRAY 3 WAY

CAV

CIRCUIT

FUNCTION

1

K7 18OR

5V SUPPLY

2

K22 18OR/DB

THROTTLE POSITION SENSOR SIGNAL

3

K4 18BK/LB

SENSOR GROUND

TRANSMISSION RANGE SENSOR (3.9L/5.2L) - BLACK 6 WAY

CAV

CIRCUIT

FUNCTION

1

L10 18BR/LG

FUSED IGNITION SWITCH OUTPUT (RUN)

2

Y193 20WT/LG

TRANSMISSION RANGE SENSOR MUX

3

-

-

4

L1 18VT/BK

BACK-UP LAMP FEED

5

Y128 20DG/GY

TRANSMISSION RANGE SENSOR 5V SUPPLY

6

T41 18BK/WT

PARK/NEUTRAL POSITION SENSE (T41)

TRANSMISSION SOLENOID ASSEMBLY (3.9L/5.2L) - BLACK 8 WAY

CAV

CIRCUIT

FUNCTION

1

T16 16RD

TRANSMISSION CONTROL RELAY OUTPUT

2

K6 18VT/WT

5V SUPPLY

3

K4 18BK/LB

SENSOR GROUND

4

T25 18LG/RD

GOVERNOR PRESSURE SIGNAL

5

K88 18VT/WT

GOVERNOR PRESSURE SOLENOID CONTROL

6

T60 18BR

OVERDRIVE SOLENOID CONTROL

7

K54 18OR/BK

TORQUE CONVERTER CLUTCH SOLENOID CONTROL

8

T34 18GY/BK

TRANSMISSION TEMPERATURE SENSOR SIGNAL

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

388

CONNECTOR PINOUTS

10.0

SCHEMATIC DIAGRAMS

10.1

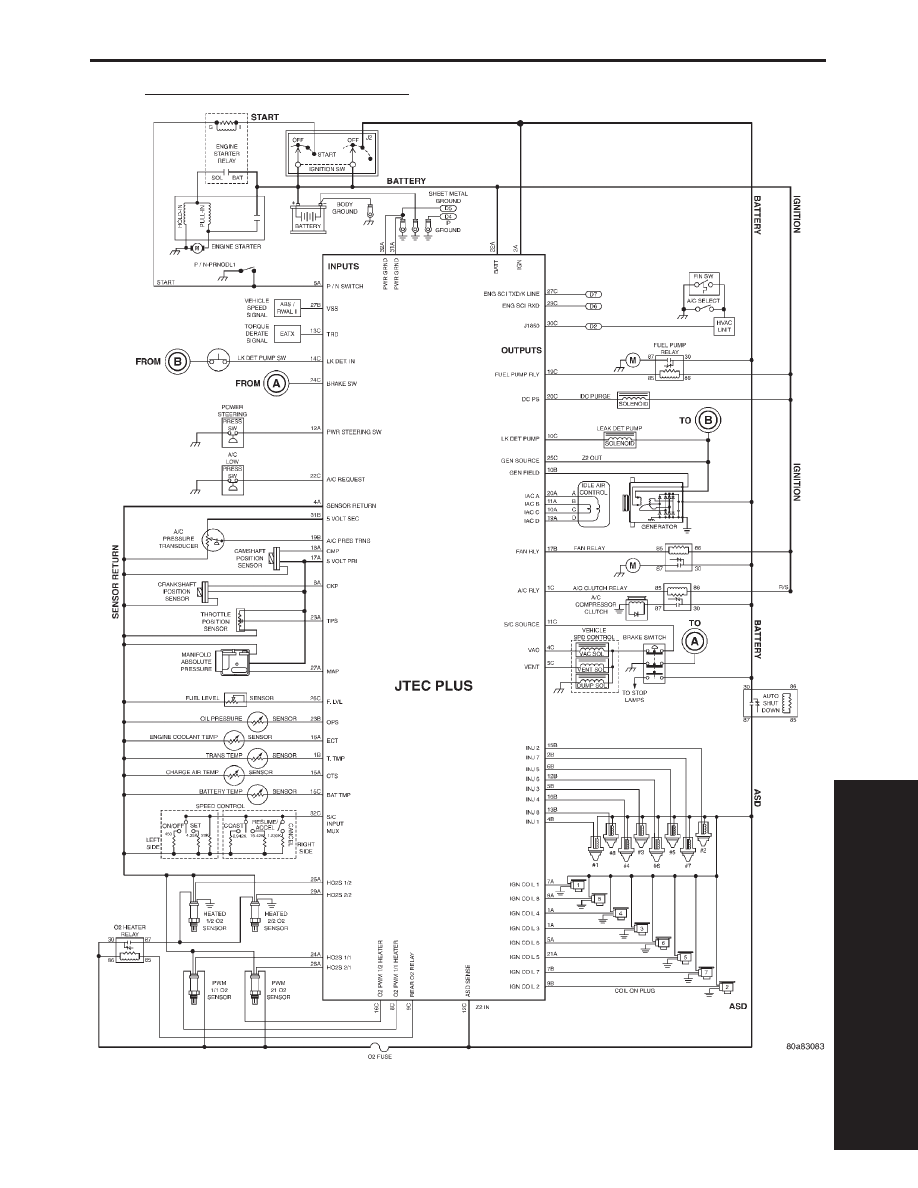

2001 DODGE 2.5L JTEC SYSTEM

S

C

H

E

M

A

T

I

C

D

I

A

G

R
A

M

S

389

SCHEMATIC DIAGRAMS

10.2

2001 DODGE 3.9L JTEC SYSTEM

S

C

H

E

M

A

T

I

C

D

I

A

G

R
A

M

S

390

SCHEMATIC DIAGRAMS

10.3

2001 DODGE 4.7L JTEC SYSTEM

S

C

H

E

M

A

T

I

C

D

I

A

G

R
A

M

S

391

SCHEMATIC DIAGRAMS
