Dodge Dakota (R1). Manual - part 912

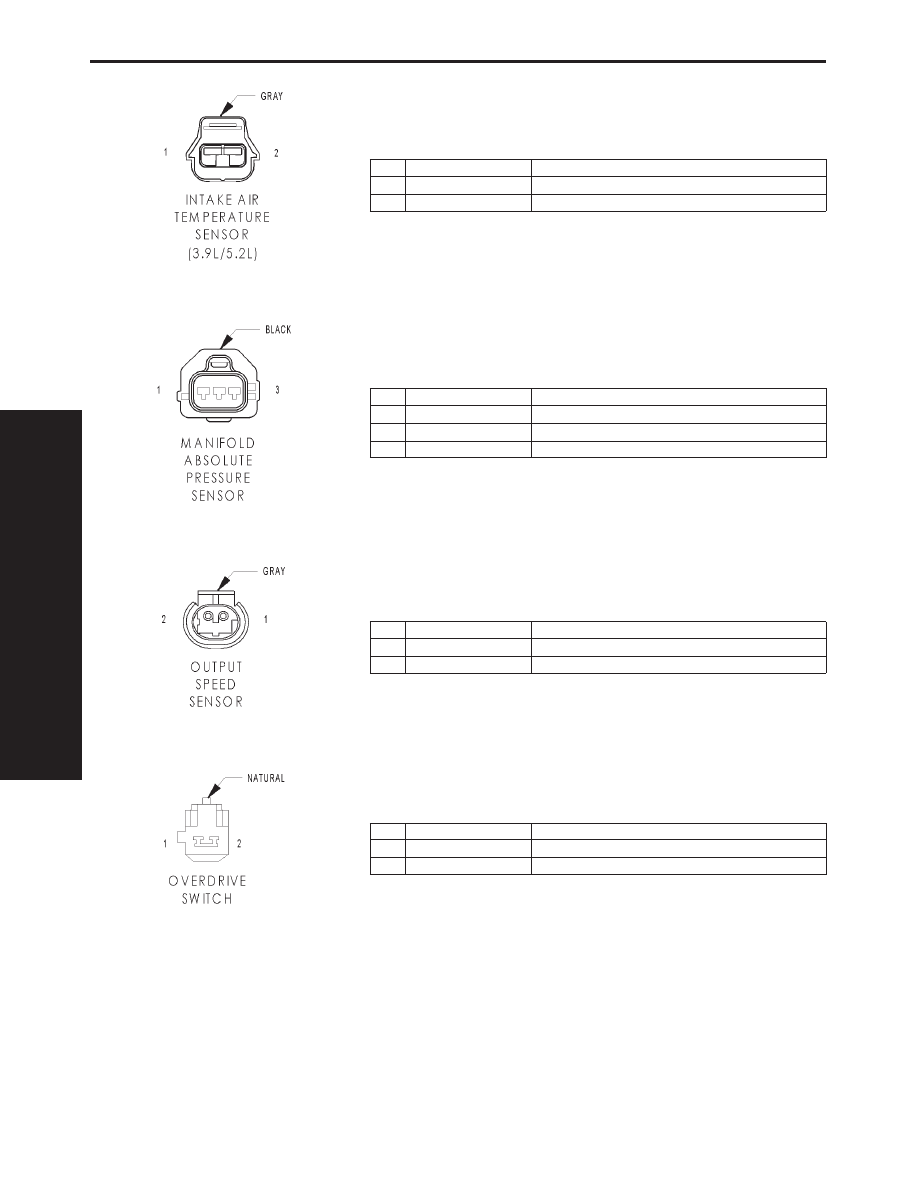

INTAKE AIR TEMPERATURE SENSOR (3.9L/5.2L) - GRAY 2 WAY

CAV

CIRCUIT

FUNCTION

1

K4 18BK/LB

GROUND

2

K21 18BK/RD

INTAKE AIR TEMPERATURE SIGNAL

MANIFOLD ABSOLUTE PRESSURE SENSOR - BLACK 3 WAY

CAV

CIRCUIT

FUNCTION

1

K4 18BK/LB

SENSOR GROUND

2

K1 18DG/RD

MAP SENSOR SIGNAL

3

K7 18OR

5V SUPPLY

OUTPUT SPEED SENSOR - GRAY 2 WAY

CAV

CIRCUIT

FUNCTION

1

T13 18DB/BK

SPEED SENSOR GROUND

2

T14 18LG/WT

OUTPUT SPEED SENSOR SIGNAL

OVERDRIVE SWITCH - NATURAL 2 WAY

CAV

CIRCUIT

FUNCTION

1

Z1 20BK

GROUND

2

T6 20OR/WT

OVERDRIVE OFF SWITCH SENSE

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

380

CONNECTOR PINOUTS

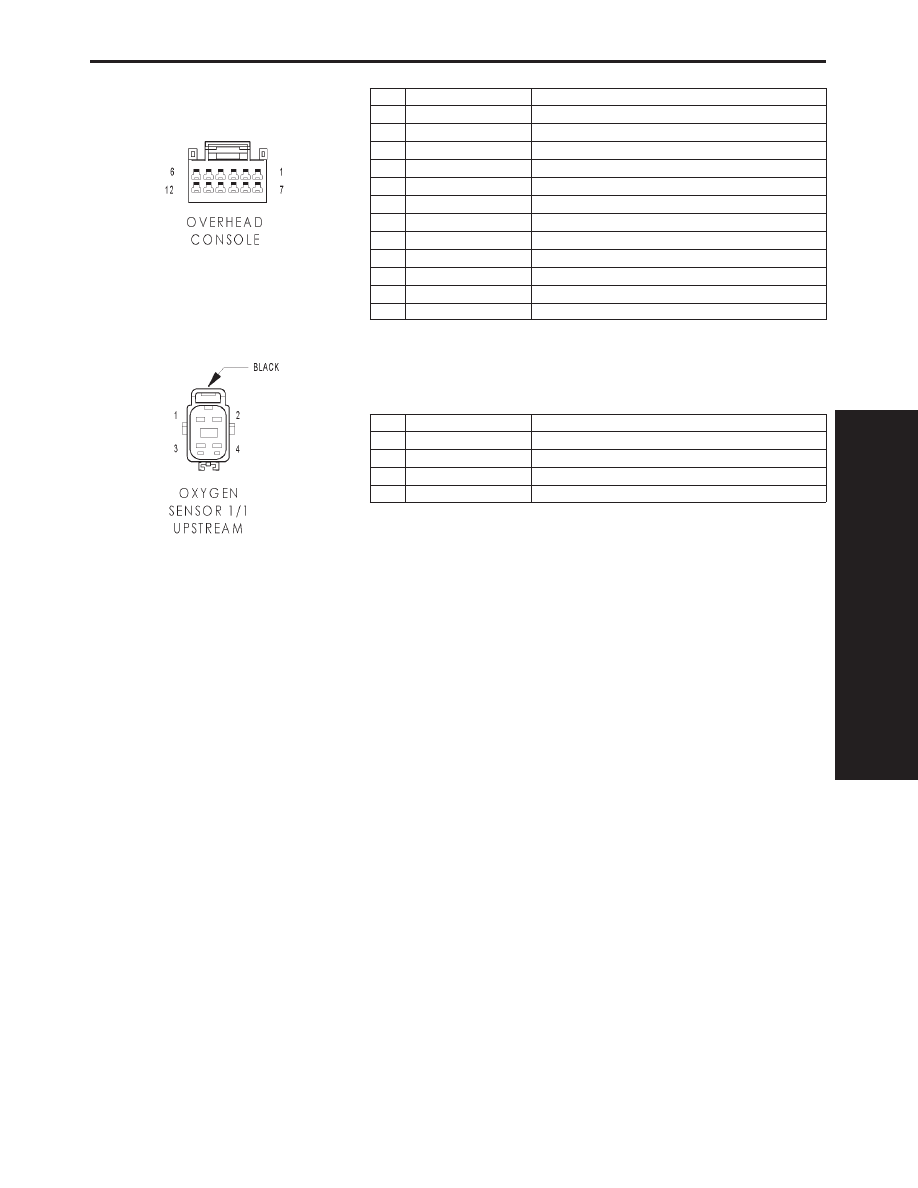

OVERHEAD CONSOLE - 12 WAY

CAV

CIRCUIT

FUNCTION

1

Y158 20YL/VT

INTERIOR LIGHTS CONTROL

2

M1 20PK

FUSED B(+)

3

-

-

4

-

-

5

D25 20VT/YL

PCI BUS

6

F12 20DB/WT

FUSED IGNITION SWITCH OUTPUT (RUN-START)

7

M2 20YL

COURTESY LAMPS DRIVER

8

-

-

9

E2 20OR

PANEL LAMPS FEED

10

-

-

11

-

-

12

Z2 20BK/LG

GROUND

OXYGEN SENSOR 1/1 UPSTREAM - BLACK 4 WAY

CAV

CIRCUIT

FUNCTION

1

F142 18OR/DG

AUTOMATIC SHUT DOWN RELAY OUTPUT

2

K100 18VT/WT

PWM 1/1 HEATER DRIVER

3

K4 18BK/LB

SENSOR GROUND

4

K141 18BK/DG

OXYGEN SENSOR 1/1 SIGNAL

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

381

CONNECTOR PINOUTS

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

382

CONNECTOR PINOUTS

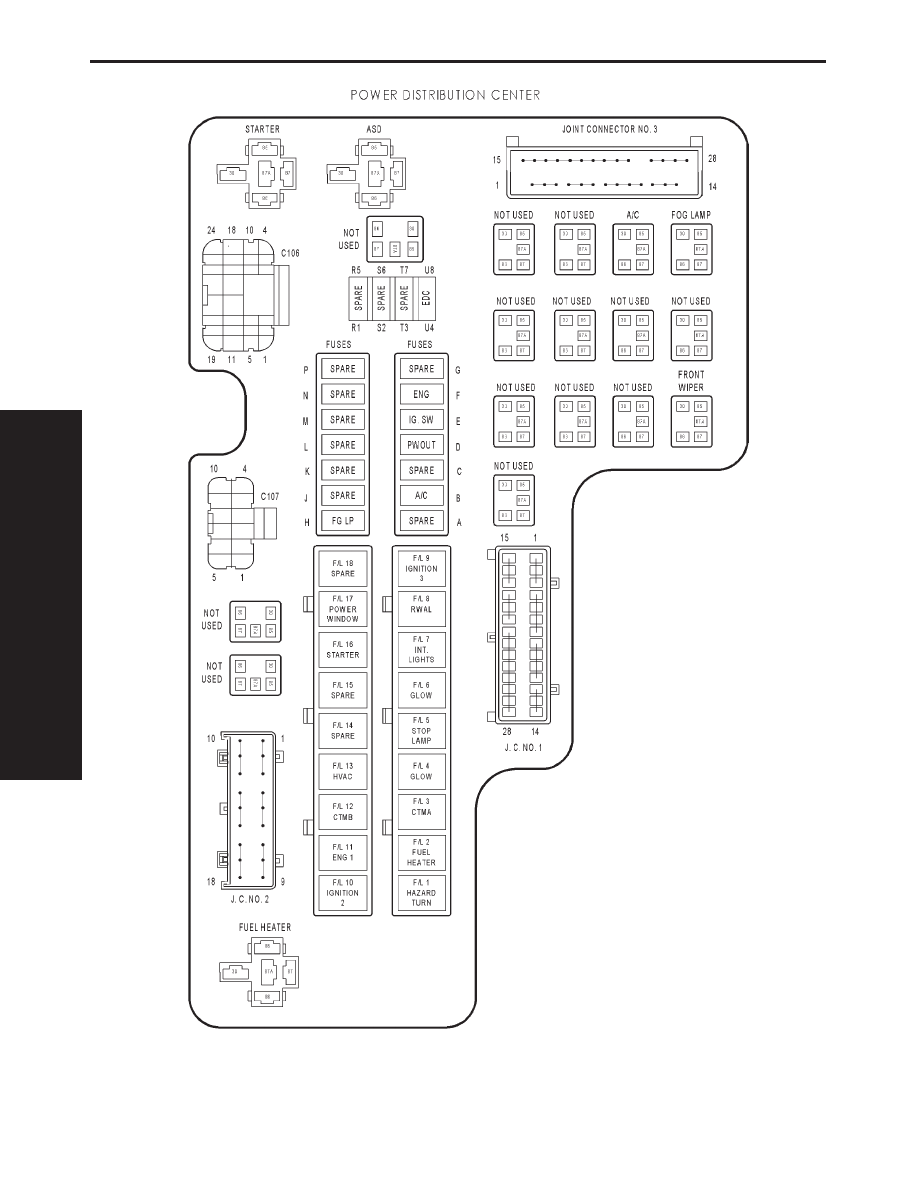

FUSES (GAS)

FUSE

NO.

AMPS

FUSED CIRCUIT

FUNCTION

1

30A

L9 14BK/WT

FUSED B(+)

2

20A

A109 16BR/RD

FUSED B(+)

3

20A

301 16RD/LG

FUSED B(+)

4

-

-

-

5

20A

F32 18PK/DB

FUSED B(+)

6

-

-

7

40A

A7 12RD/BK

FUSED B(+)

8

30A

A10 14RD/DG

FUSED B(+)

9

50A

A2 12PK/BK

FUSED B(+)

10

40A

A1 12RD

FUSED B(+)

11

30A

A14 14RD/TN

FUSED B(+)

12

20A

A302 16RD/TN

FUSED B(+)

13

40A

A111 10RD/LB

FUSED B(+)

14

-

-

-

15

50A

A17 10RD/BK

FUSED B(+)

16

50A

A149 12RD/TN

FUSED B(+)

17

50A

A18 12RD/BK

FUSED B(+)

18

-

-

A

-

-

B

10A

F31 18VT

FUSED B(+)

C

-

-

D

20A

F85 12VT/WT

FUSED B(+)

E

20A

A19 16RD/YL

FUSED B(+)

F

20A

F84 18YL/WT

FUSED B(+)

G

-

-

H

20A

L39 18LB

FUSED B(+)

J

-

-

K

-

-

L

-

-

M

-

-

N

-

-

P

-

-

R

-

-

S

-

-

T

-

-

U

10A

F142 18OR/DG

AUTOMATIC SHUT DOWN RELAY OUTPUT 4

A/C COMPRESSOR CLUTCH RELAY (GAS)

CAV

CIRCUIT

FUNCTION

30

F31 18VT

FUSED B(+)

85

C13 18DB/OR

A/C COMPRESSOR CLUTCH RELAY CONTROL

86

F20 20OR/BK

FUSED IGNITION SWITCH OUTPUT (RUN)

87A

-

-

87

C3 18DB/BK

A/C COMPRESSOR CLUTCH RELAY OUTPUT

AUTOMATIC SHUT DOWN RELAY (GAS)

CAV

CIRCUIT

FUNCTION

30

A14 14RD/WT

FUSED B(+)

85

K51 18DB/YL

AUTOMATIC SHUT DOWN RELAY CONTROL

86

A109 16BR/RD

FUSED B(+)

87A

-

-

87

A142 14DG/OR

AUTOMATIC SHUT DOWN RELAY OUTPUT

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

383

CONNECTOR PINOUTS
