REAR RETAINER

(1) Install rear bearing O.D. retaining ring with

snap-ring pliers (Fig. 78). Be sure retaining ring is
fully seated in retainer groove.

(2) Apply bead of Mopar® Sealer, or Loctite™

Ultra Gray, to mating surface of rear retainer. Sealer
bead should be a maximum of 3/16 in.

(3) Install rear retainer on rear case. Tighten

retainer bolts to 27-34 N·m (20-25 ft. lbs.) torque.

(4) Install new output shaft bearing snap-ring

(Fig. 79). Lift mainshaft slightly to seat snap-ring in
shaft groove, if necessary.

(5) Apply 3 mm (1/8 in.) wide bead of Mopar® Gas-

ket Maker, or equivalent silicone adhesive sealer, to
mounting surface of extension housing. Allow sealer
to set-up slightly before proceeding.

(6) Install extension housing on rear retainer.
(7) Install extension housing bolts and tighten to

27-34 N·m (20-25 ft. lbs.).

COMPANION FLANGE AND SHIFT MOTOR AND
MODE SENSOR ASSEMBLY

(1) Position the shift motor and mode sensor

assembly onto the transfer case.

(2) Install the bolts (Fig. 80) to hold the shift

motor and mode sensor assembly to the transfer
case. Tighten the bolts to 16-24 N·m (12-18 ft. lbs.)
torque.

CAUTION: If the original shift motor and mode sen-
sor assembly bolts are reused, be sure to use
Mopar® Lock & Seal or Loctite™ 242 to replenish
the lock patch material originally found on the bolts

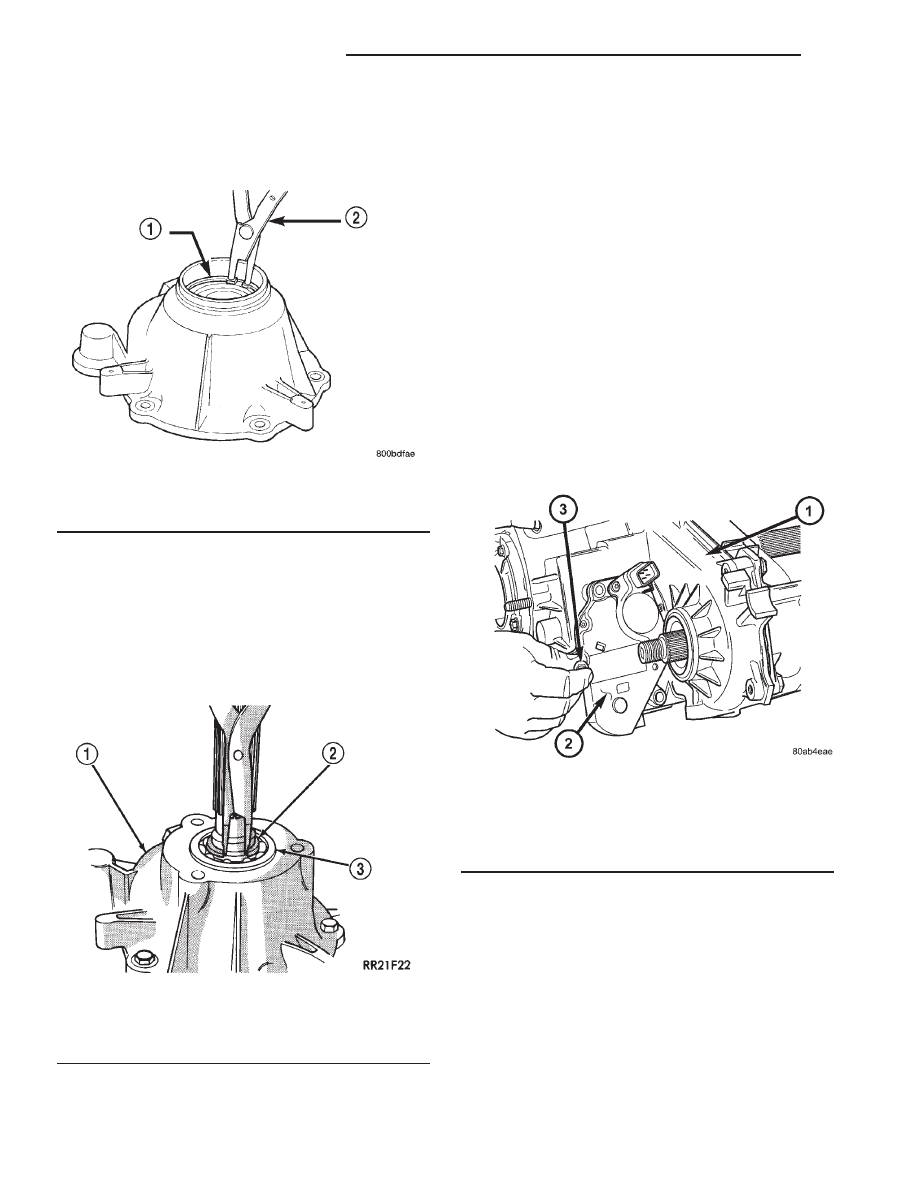

Fig. 78 Rear Bearing Retaining Ring Installation

1 - REAR BEARING O.D. RETAINING RING
2 - SNAP-RING PLIERS

Fig. 79 Install Output Bearing Snap-Ring

1 - REAR RETAINER
2 - SNAP-RING
3 - REAR BEARING

Fig. 80 Install the Shift Motor and Mode Sensor

Assembly Bolts

1 - TRANSFER CASE
2 - SHIFT MOTOR AND MODE SENSOR ASSEMBLY
3 - BOLT

21 - 592

TRANSFER CASE - NV244

AN

TRANSFER CASE - NV244 (Continued)

(3) Install new seal washer onto the front output

shaft (Fig. 81).

(4) Lubricate

the

companion

flange

hub

with

transmission fluid and install the flange onto the
front output shaft.

(5) Install a new companion flange nut onto the

front output shaft.

(6) Tighten the flange nut to 122-176 N·m (90-130

ft. lbs.) torque. Use Tool 6958, or similar tool to hold
flange while tightening nut.

INSTALLATION

(1) Mount transfer case on a transmission jack.
(2) Secure transfer case to jack with chains.
(3) Position transfer case under vehicle.
(4) Align transfer case and transmission shafts

and install transfer case onto the transmission.

(5) Install and tighten transfer case attaching nuts

to 27-34 N·m (20-25 ft. lbs.) torque.

(6) Connect the vent hose.
(7) Connect the shift motor and mode sensor wir-

ing connectors. Secure wire harness to clips on trans-
fer case.

(8) Align and connect the propeller shafts.

(9) Fill transfer case with correct fluid. (Refer to

21

-

TRANSMISSION/TRANSAXLE/TRANSFER

CASE/FLUID - STANDARD PROCEDURE)

(10) Install rear crossmember and skid plate, if

equipped. Tighten crossmember bolts to 41 N·m (30
ft. lbs.) torque.

(11) Remove transmission jack and support stand.
(12) Lower vehicle and verify transfer case shift

operation.

SPECIFICATIONS

SPECIFICATIONS - TRANSFER CASE - NV244

TORQUE SPECIFICATIONS

DESCRIPTION

N-m

Ft. Lbs.

In. Lbs.

Plug, Detent

16-24

12-18

-

Bolt, Differential Case

17-27

15-24

-

Plug, Drain/Fill

20-34

15-25

-

Bolt, Front Brg. Retainer

16-25

12-18

-

Bolt, Case Half

27-34

20-25

-

Nut, Companion Flange

122-176

90-130

-

Bolt, Shift Motor and

Mode Sensor Assembly

16-25

12-18

-

Bolt, Rear Retainer

27-34

20-25

-

Bolt, Extension Housing

27-34

20-25

-

Nut, Mounting

27-34

20-25

-

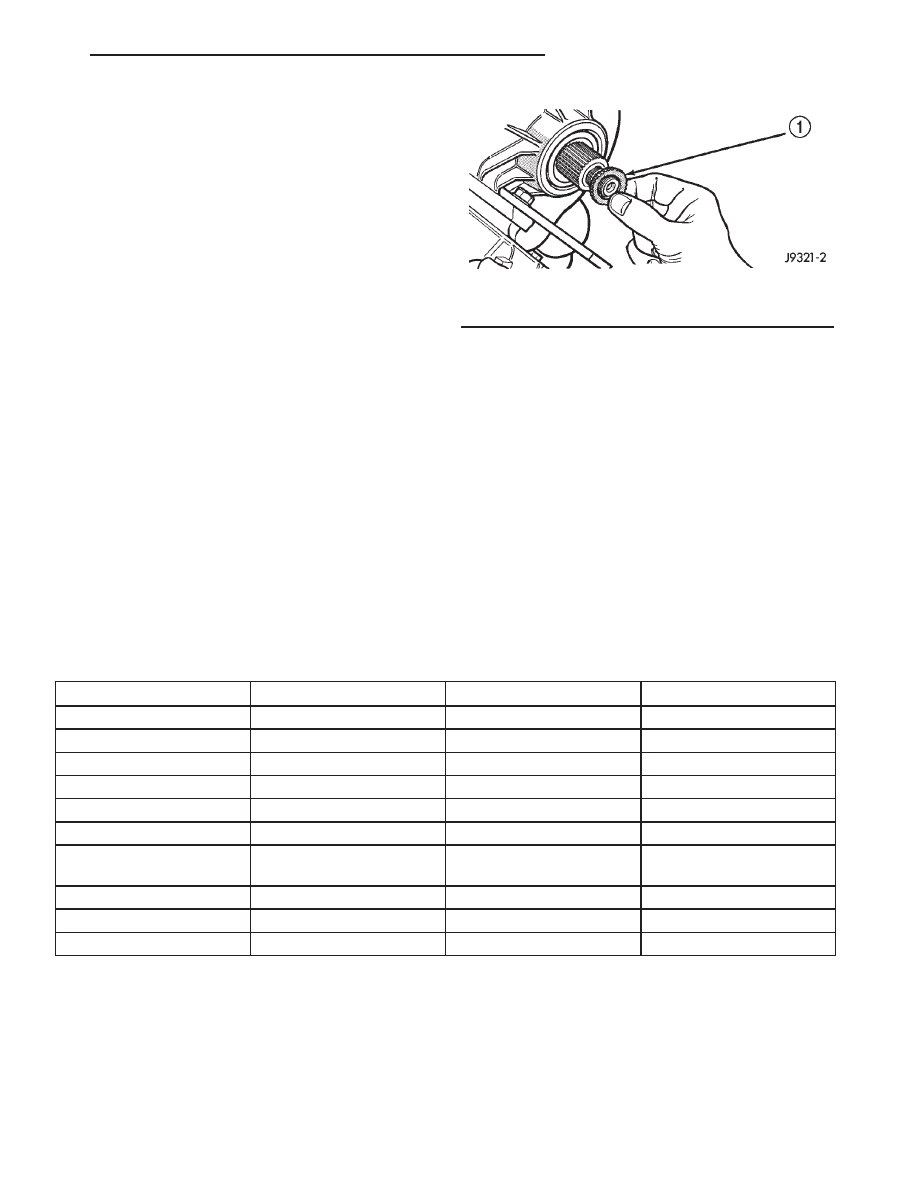

Fig. 81 Yoke Seal Washer Installation

1 - YOKE SEAL WASHER

AN

TRANSFER CASE - NV244

21 - 593

TRANSFER CASE - NV244 (Continued)

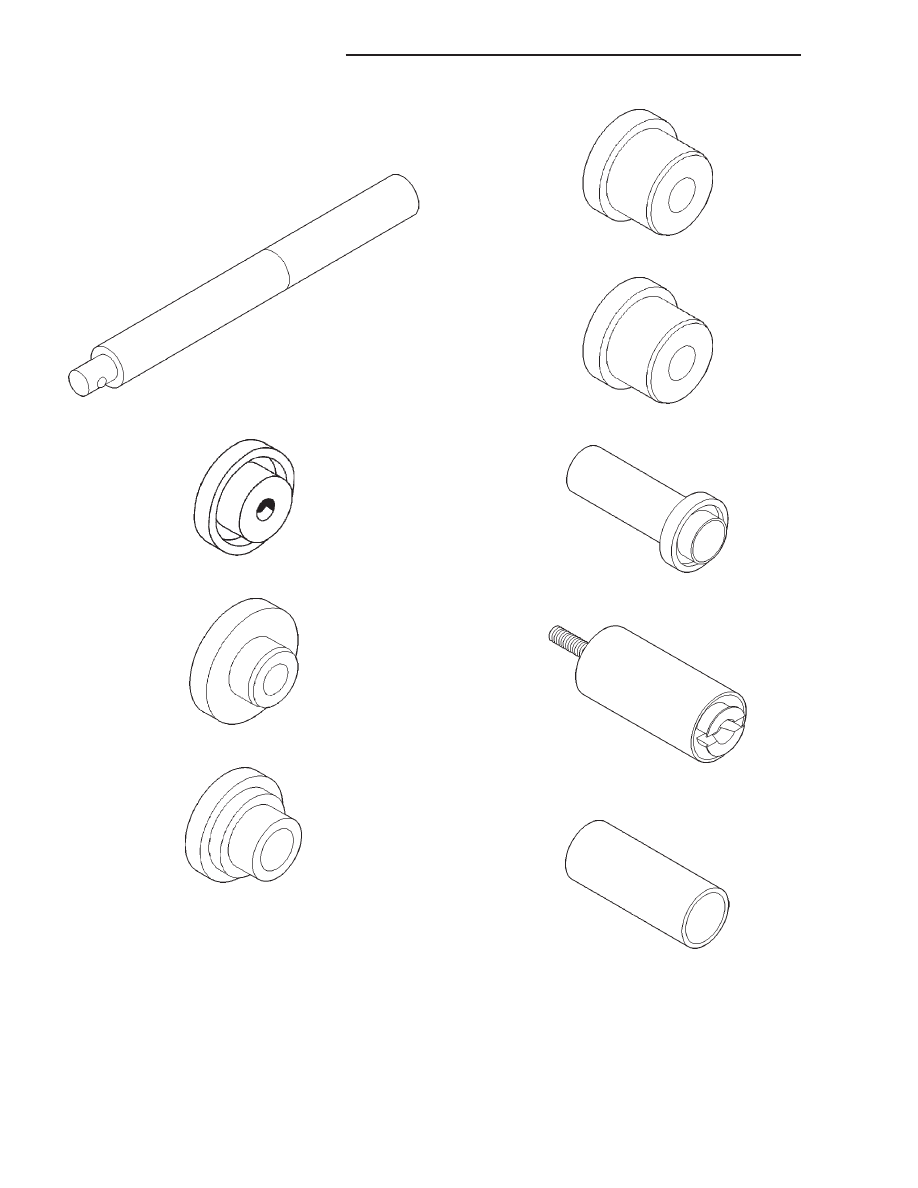

SPECIAL TOOLS

TRANSFER CASE - NV244

Handle, Universal - C-4171

Remover, Bearing - C-4210

Installer, Bearing - 5064

Installer, Bearing - 8128

Installer, Bearing - 5066

Installer, Bearing - 5066

Installer, Seal - 6952-A

Remover, Bearing - L-4454

Cup - 8148

21 - 594

TRANSFER CASE - NV244

AN

TRANSFER CASE - NV244 (Continued)

FLUID

STANDARD PROCEDURE - FLUID DRAIN AND
REFILL

The fill and drain plugs are both in the rear case

(Fig. 82).

(1) Raise vehicle.
(2) Position drain pan under transfer case.
(3) Remove drain and fill plugs and drain lubri-

cant completely.

(4) Install drain plug. Tighten plug to 41-54 N·m

(30-40 ft. lbs.).

(5) Remove drain pan.
(6) Fill transfer case to bottom edge of fill plug

opening with Mopar® ATF +4, type 9602, Automatic
Transmission fluid.

(7) Install and tighten fill plug to 41-54 N·m

(30-40 ft. lbs.).

(8) Lower vehicle.

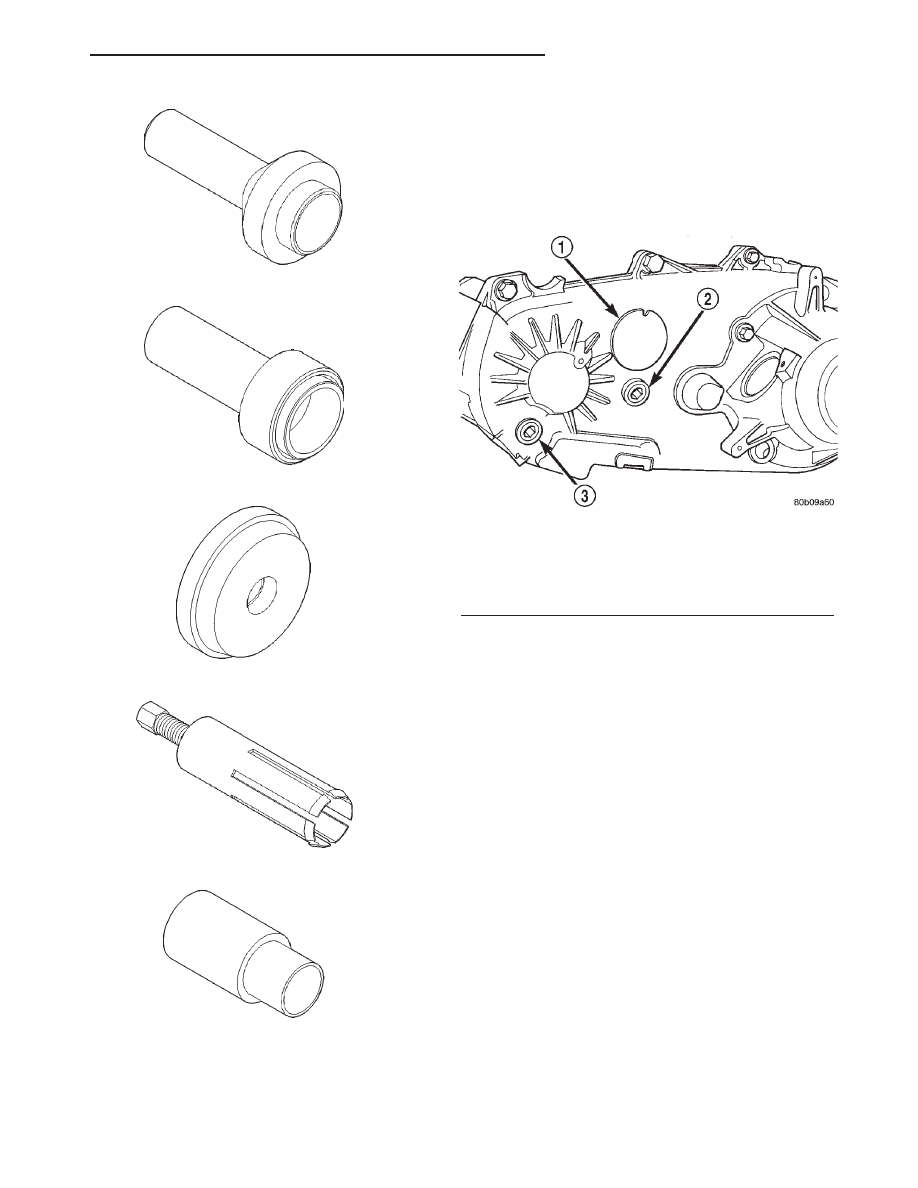

Installer, Seal - 7884

Installer, Pump Housing Seal - 7888

Installer, Bearing - 8033-A

Remover, Bushing - 8158

Installer, Bushing - 8157

Fig. 82 Fill/Drain Plug and I.D. Tag Location -

Typical

1 - I.D. TAG
2 - FILL PLUG
3 - DRAIN PLUG

AN

TRANSFER CASE - NV244

21 - 595

FLUID (Continued)
