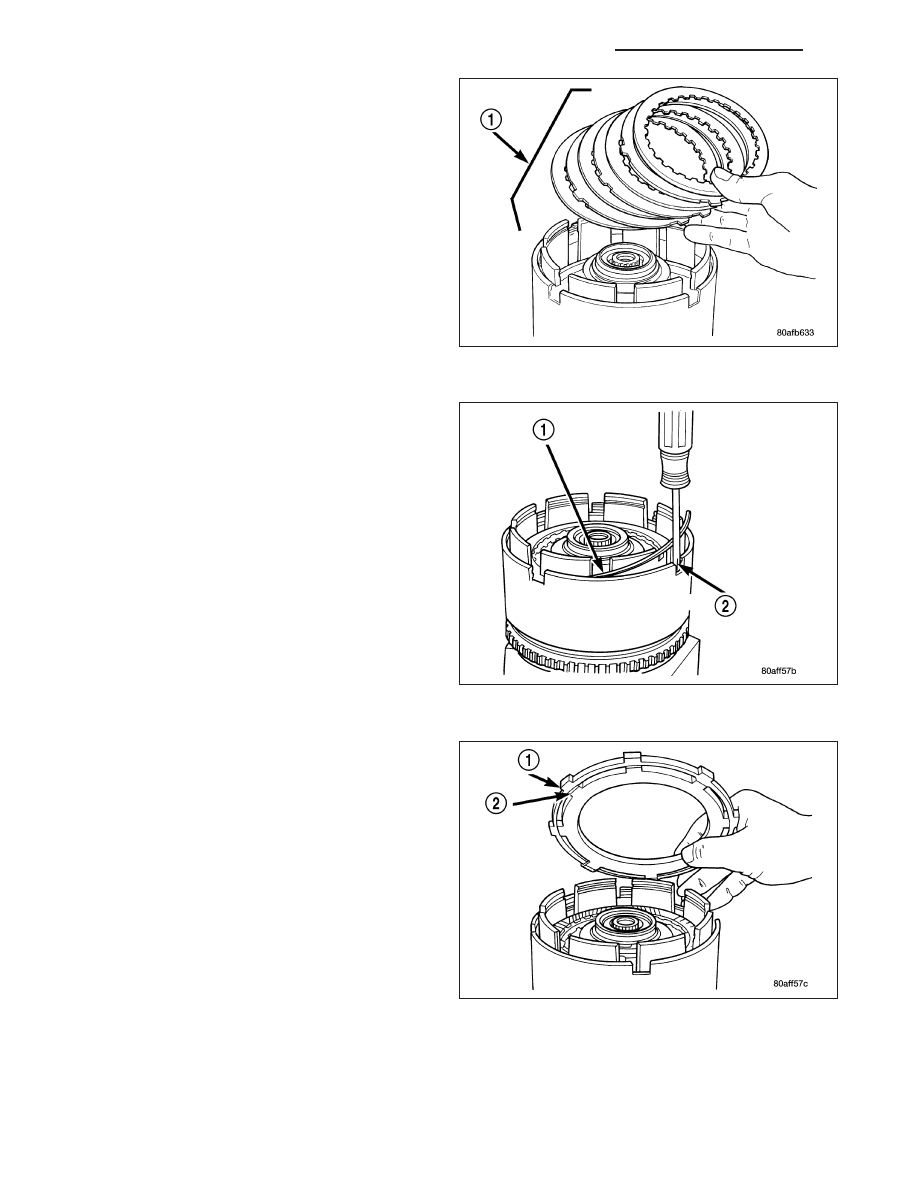

24. Install the OD clutch pack (four fibers/three steels)

(1).

25. Install OD reaction plate waved snap ring (1).

26. Install the OD/Reverse reaction plate (1) with

large step down (towards OD clutch pack).

21 - 360

AUTOMATIC TRANSMISSION 42RLE - SERVICE INFORMATION

ND

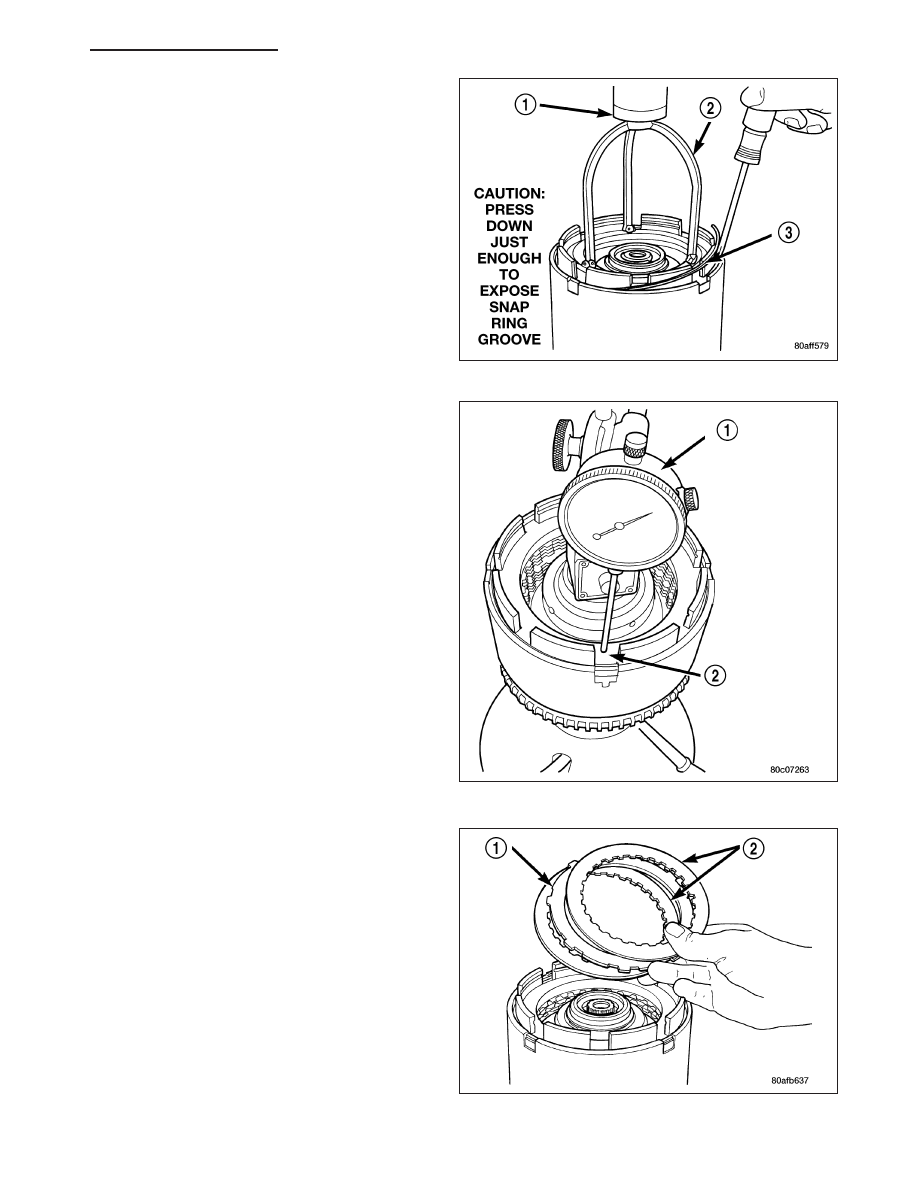

27. Install OD reaction plate flat snap ring (3).

28. Measure OD clutch pack clearance. Set up dial

indicator (1) on top of the OD/Reverse reaction
plate (2).

29. Zero dial indicator and apply 30 psi (206 kPa) air

pressure to the overdrive clutch hose on Tool
8391. Measure and record OD clutch pack mea-
surement in four (4) places, 90° apart.

30. Take average of four measurements and compare

with OD clutch pack clearance specification. The
overdrive

(OD)

clutch

pack

clearance

is

1.07-3.25 mm (0.042-0.128 in.).

If not within specifications, the clutch is not assembled
properly. There is no adjustment for the OD clutch
clearance.

31. Install reverse clutch pack (two fibers/one steel)

(1, 2).

ND

AUTOMATIC TRANSMISSION 42RLE - SERVICE INFORMATION

21 - 361

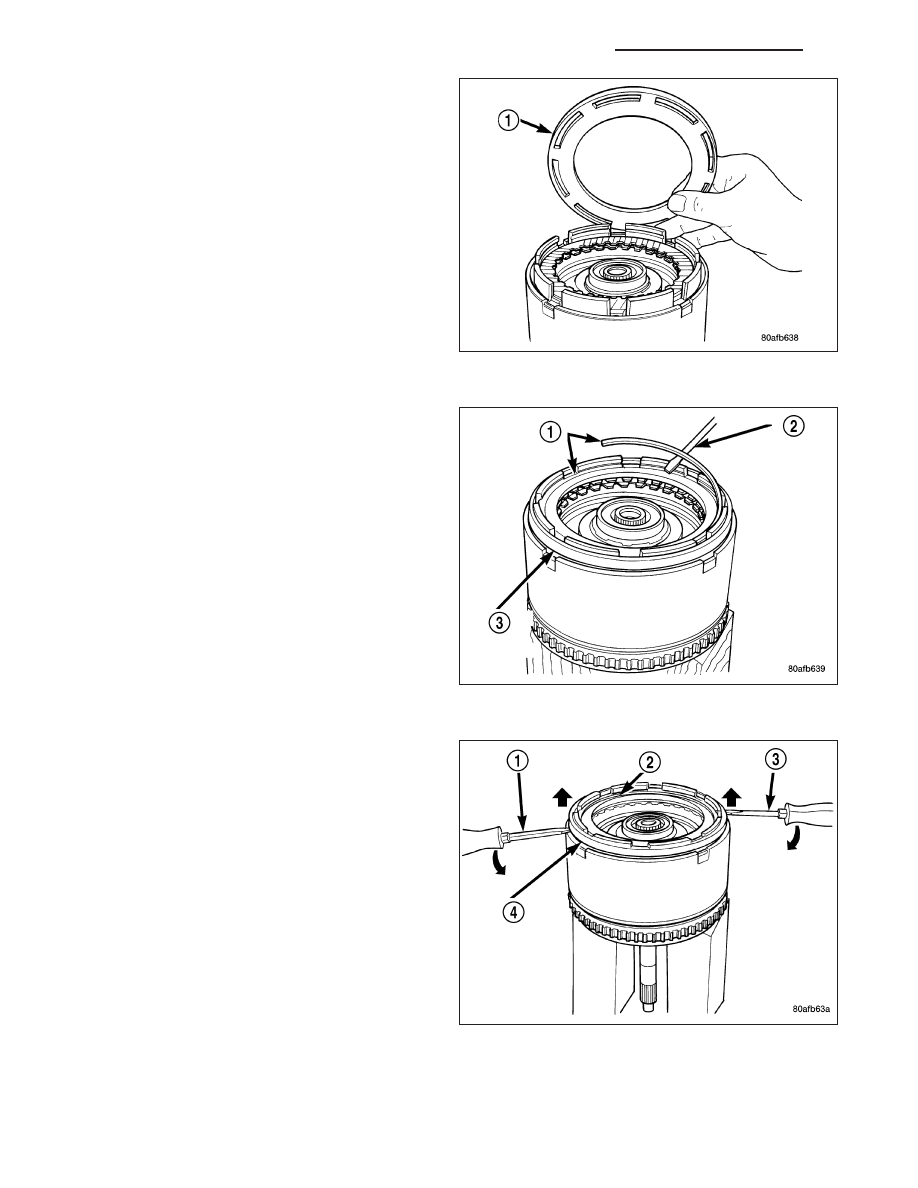

32. Install reverse clutch reaction plate (1) with the

flat side down towards reverse clutch.

33. Tap reaction plate (3) down to allow installation of

the reverse clutch snap ring (1). Install reverse
clutch snap ring (1).

34. Pry up reverse reaction plate (4) to seat against

snap ring (2).

21 - 362

AUTOMATIC TRANSMISSION 42RLE - SERVICE INFORMATION

ND

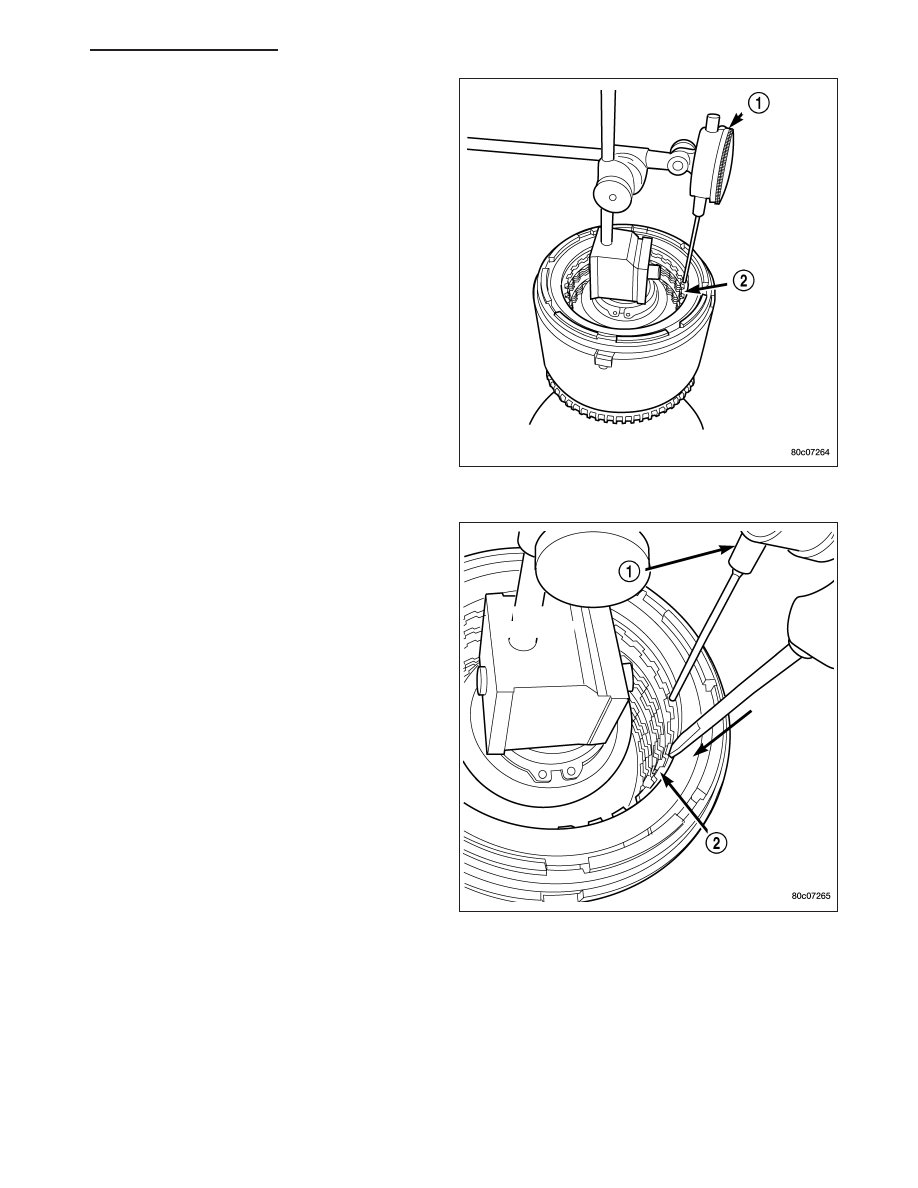

35. Set up a dial indicator (1) on the reverse clutch

pack (2).

36. Using moderate pressure, press down and hold

(near indicator) reverse clutch disc (2) with screw-
driver or suitable tool and zero dial indicator (1).
When

releasing

pressure,

indicator

should

advance

0.005-0.010

inches

as

clutch

pack

relaxes.

37. Apply 30 psi (206 kPa) air pressure to the reverse

clutch hose on Tool 8391. Measure and record
reverse clutch pack measurement in four (4)
places, 90° apart.

38. Take average of four measurements and compare

with reverse clutch pack clearance specification.
The reverse clutch pack clearance is 0.89-1.37
mm (0.035-0.054 in.). Select the proper reverse
clutch snap ring to achieve specifications.

39. To complete the assembly, reverse clutch and

overdrive clutch must be removed.
