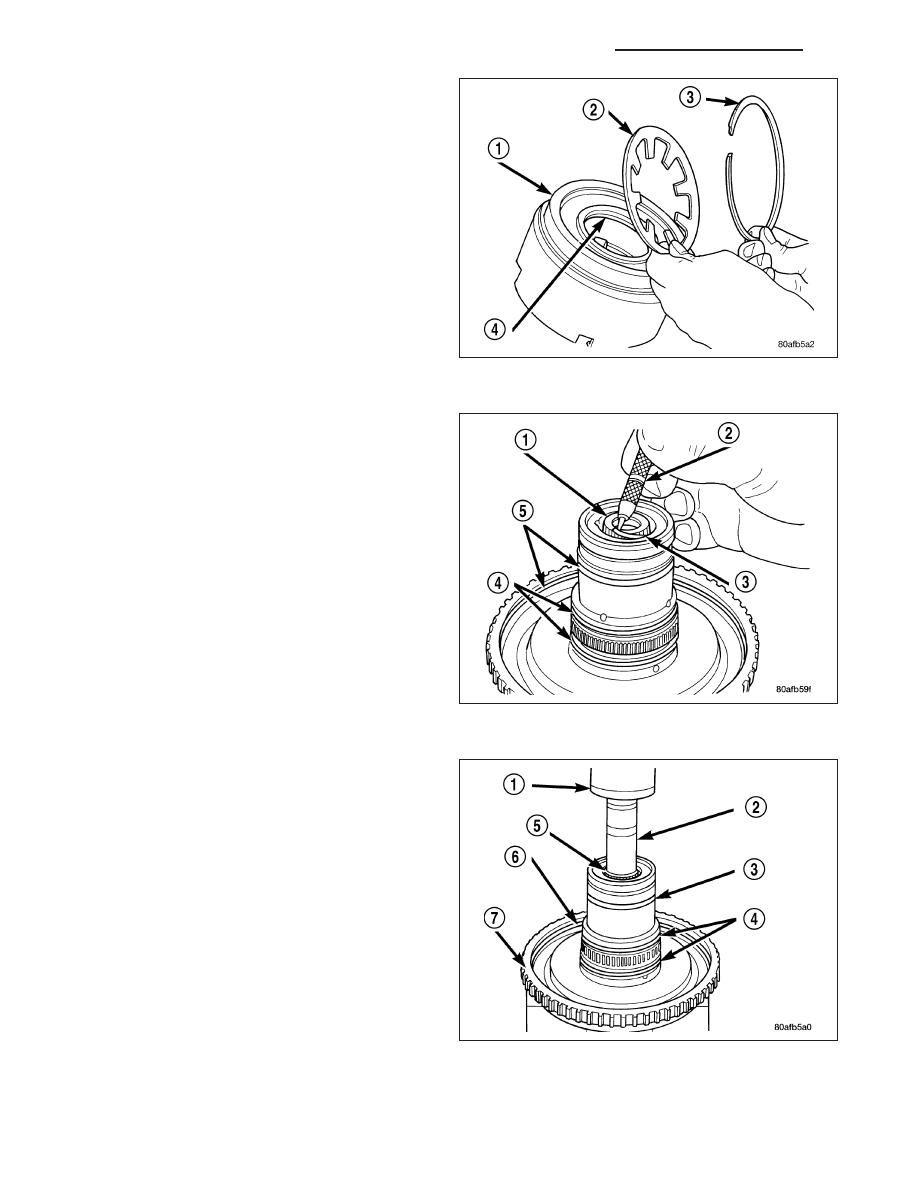

28. Remove the OD/Reverse piston (5) return spring

and snap ring (3).

29. Remove input shaft (1) to input clutch hub snap

ring (3).

30. Using a suitably sized socket (2) and an arbor

press (1), remove input shaft (5) from input shaft
hub.

ASSEMBLY

Use petrolatum on all seals to ease assembly of components.

21 - 352

AUTOMATIC TRANSMISSION 42RLE - SERVICE INFORMATION

ND

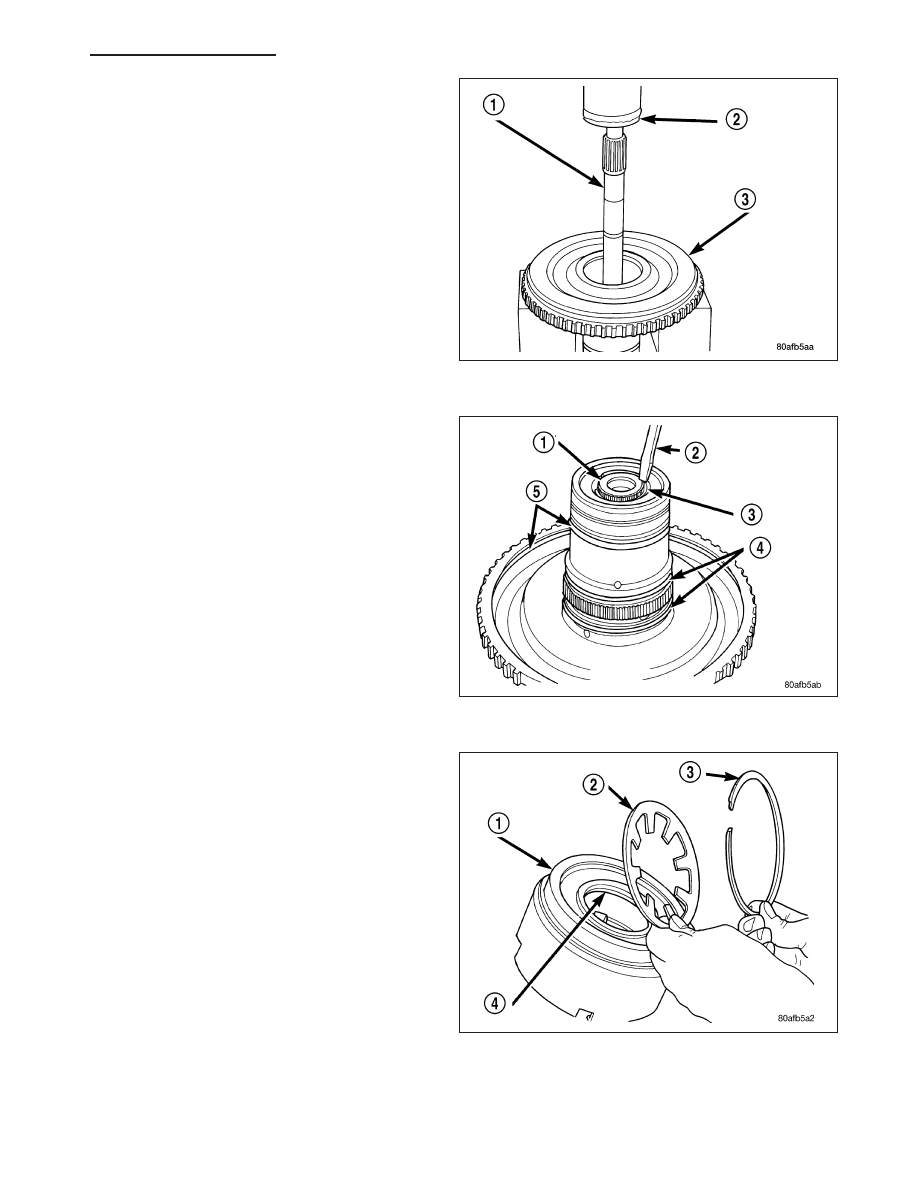

1. Using an arbor press(2), install input shaft (1) to

input shaft hub (2).

2. Install input shaft snap ring (3).

3. Position the OD/Reverse piston return spring (2)

and snap ring (3) onto the OD/Reverse piston (1).

ND

AUTOMATIC TRANSMISSION 42RLE - SERVICE INFORMATION

21 - 353

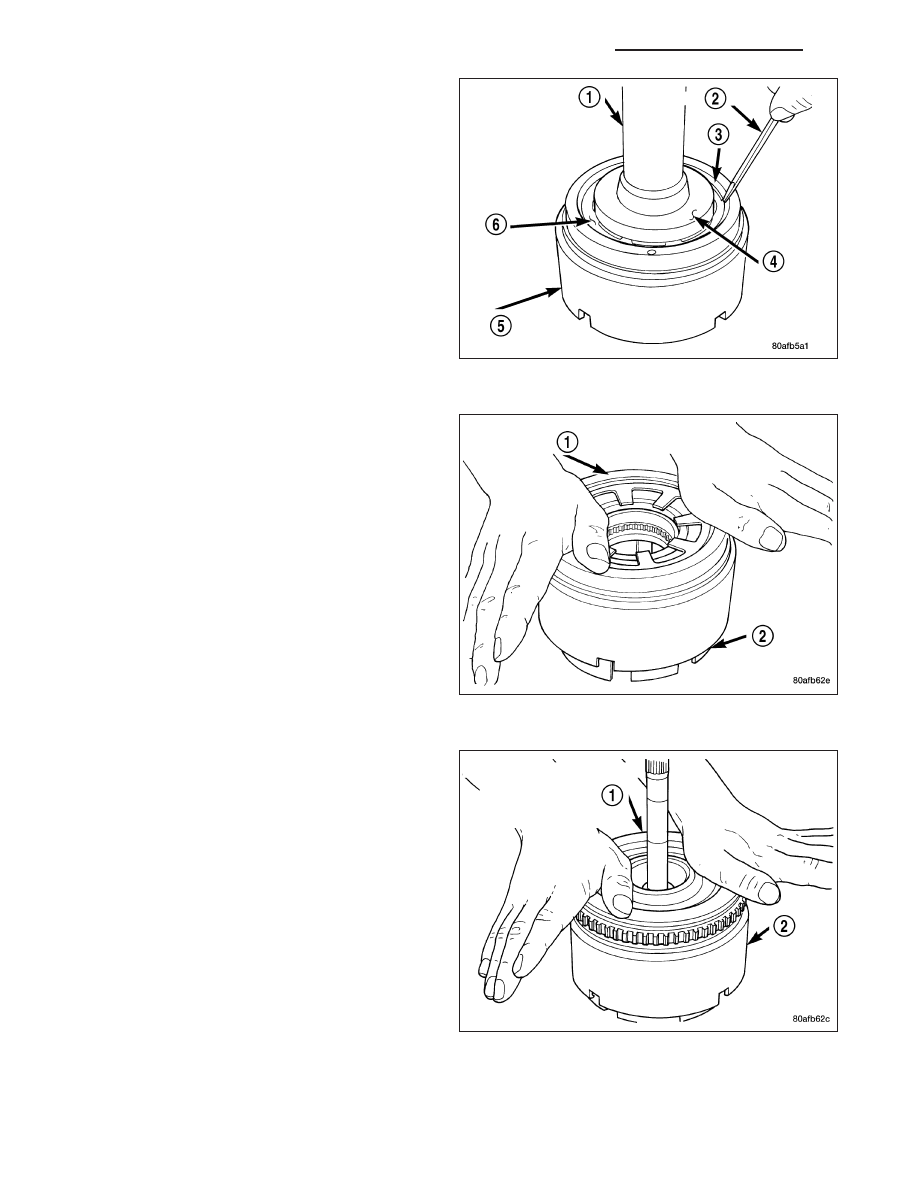

4. Using an arbor press (1) and Tool 6057 (4), install

the OD/Reverse piston return spring (6) and snap
ring (3).

5. Install the OD/Reverse piston (1) assembly to the

input clutch retainer (2).

6. Install the input hub/shaft assembly (1) to the

OD/Reverse piston/clutch retainer assembly (2).

21 - 354

AUTOMATIC TRANSMISSION 42RLE - SERVICE INFORMATION

ND

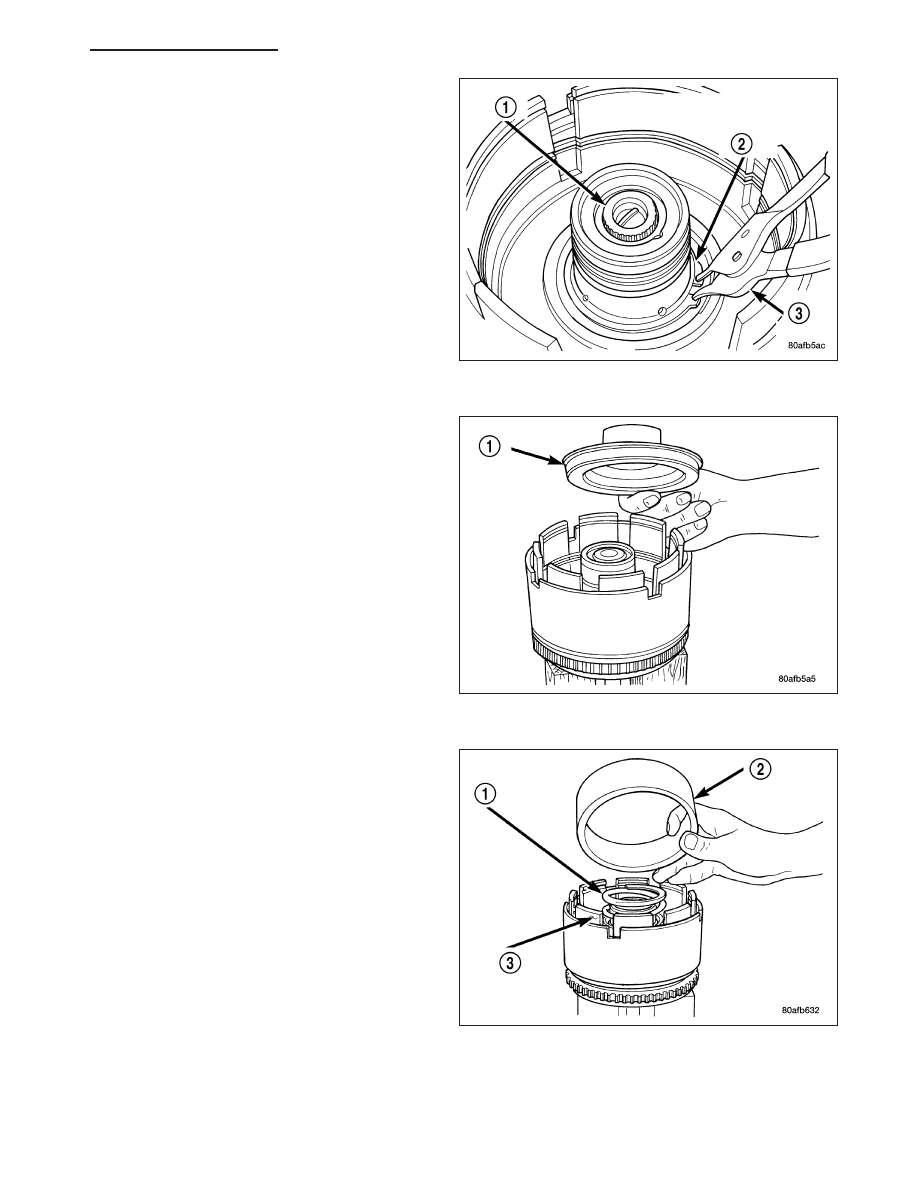

7. Install input hub tapered snap ring (2). Make sure

snap ring is fully seated.

8. Install the UD clutch piston (1).

9. Install UD piston return spring (1)and Tool 5067 (2).

ND

AUTOMATIC TRANSMISSION 42RLE - SERVICE INFORMATION

21 - 355
