CAUTION: Failure to stake nut could allow the nut
to back-off during use.

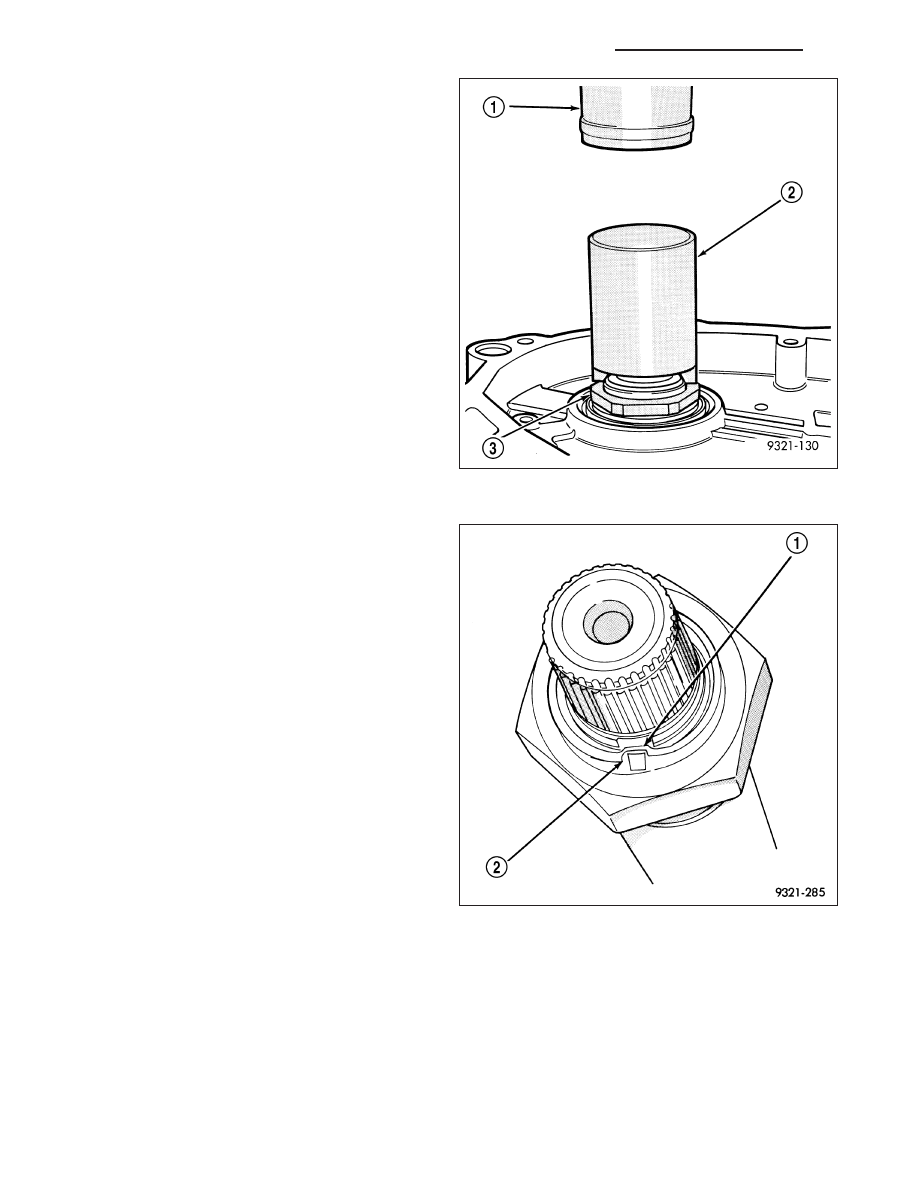

19. The new nut (3) must be staked after the correct

turning torque is obtained. Use special tool 6639
(2) to stake output shaft nut.

20. Verify that the nut has been properly staked to the

output shaft.

21 - 288

AUTOMATIC TRANSMISSION 42RLE - SERVICE INFORMATION

ND

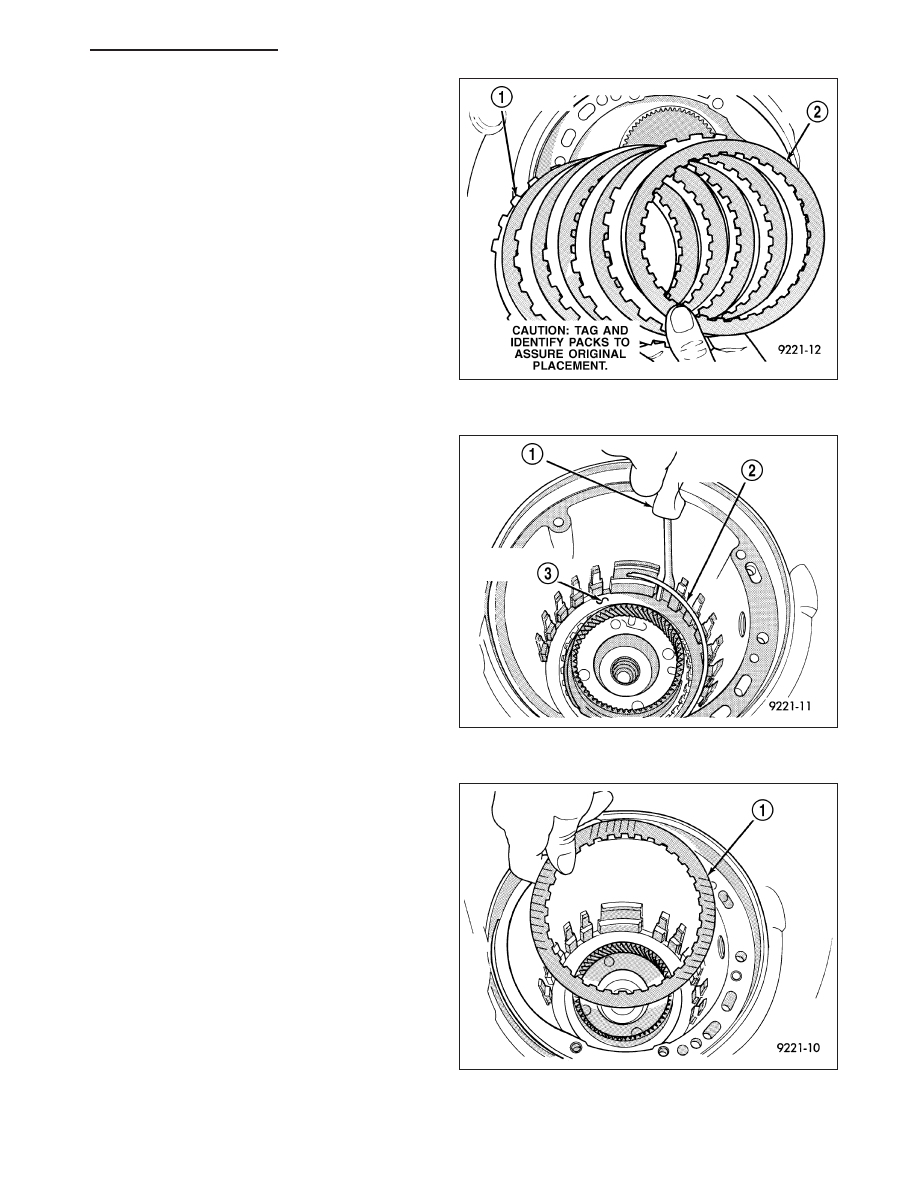

21. Install low/reverse clutch pack (1, 2). Leave

uppermost

disc

out

to

facilitate

snap

ring

installation.

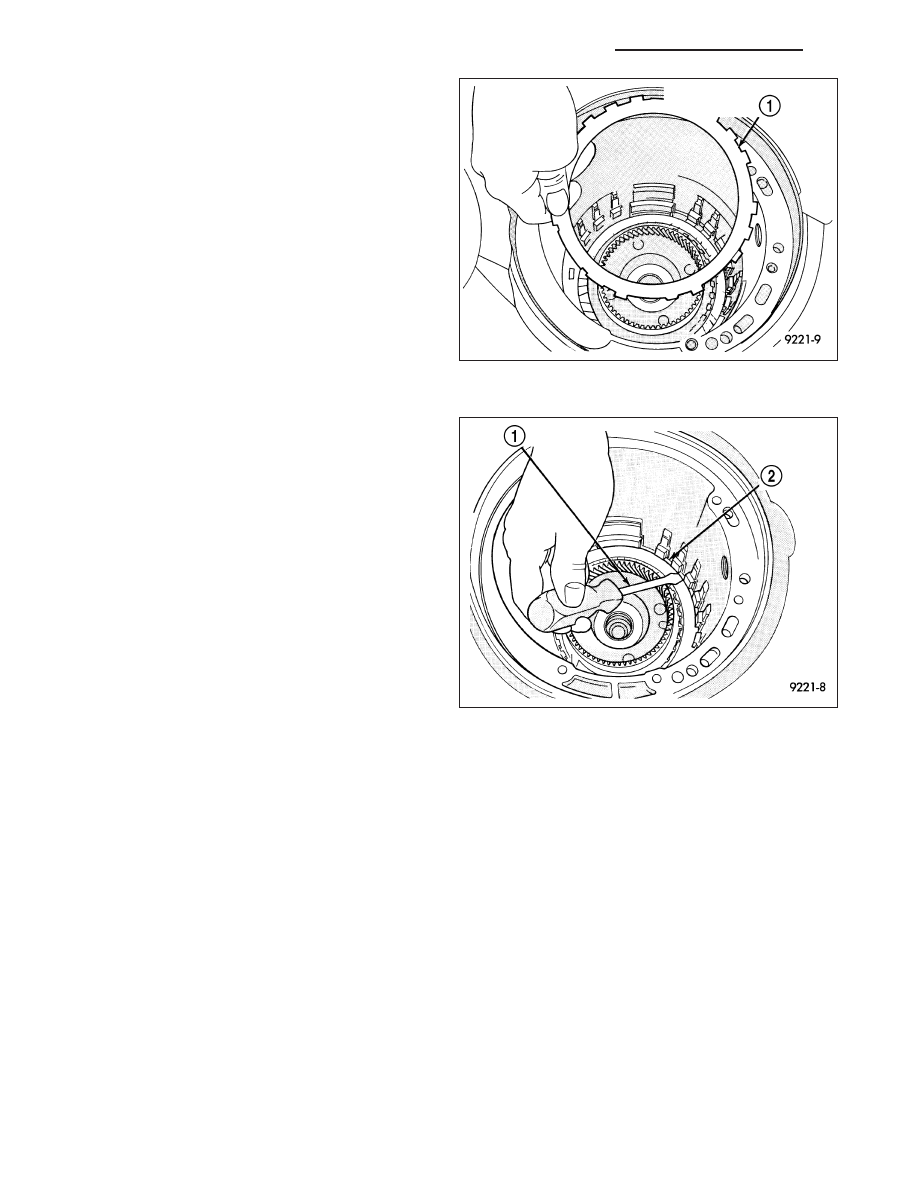

22. Install low/reverse reaction plate snap ring (2).

23. Install one low/reverse clutch disc (1).

ND

AUTOMATIC TRANSMISSION 42RLE - SERVICE INFORMATION

21 - 289

24. Install low/reverse reaction plate (1) with flat side

up.

25. Install a new tapered snap ring (2) (tapered side

out).

21 - 290

AUTOMATIC TRANSMISSION 42RLE - SERVICE INFORMATION

ND

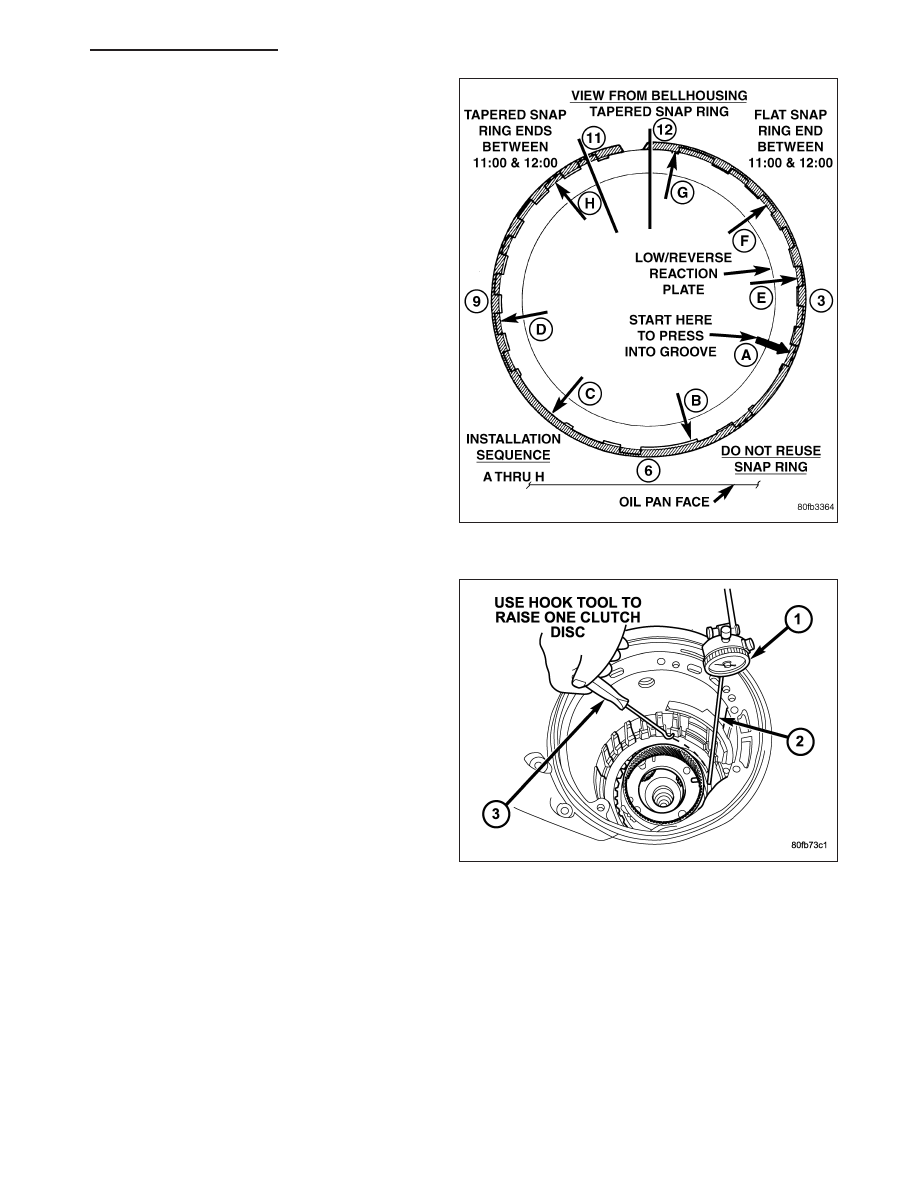

26. Make sure that the snap ring ends are oriented as

shown.

27. Measure low/reverse clutch pack. Set up dial indi-

cator (1) as shown. Press down clutch pack with
finger and zero dial indicator. Record measure-
ment in four (4) places and take average reading.
Low/Reverse clutch pack clearance is 0.84 to
1.60 mm (0.033 to 0.063 inch).

28. Select the proper low/reverse reaction plate to

achieve specifications.

ND

AUTOMATIC TRANSMISSION 42RLE - SERVICE INFORMATION

21 - 291
