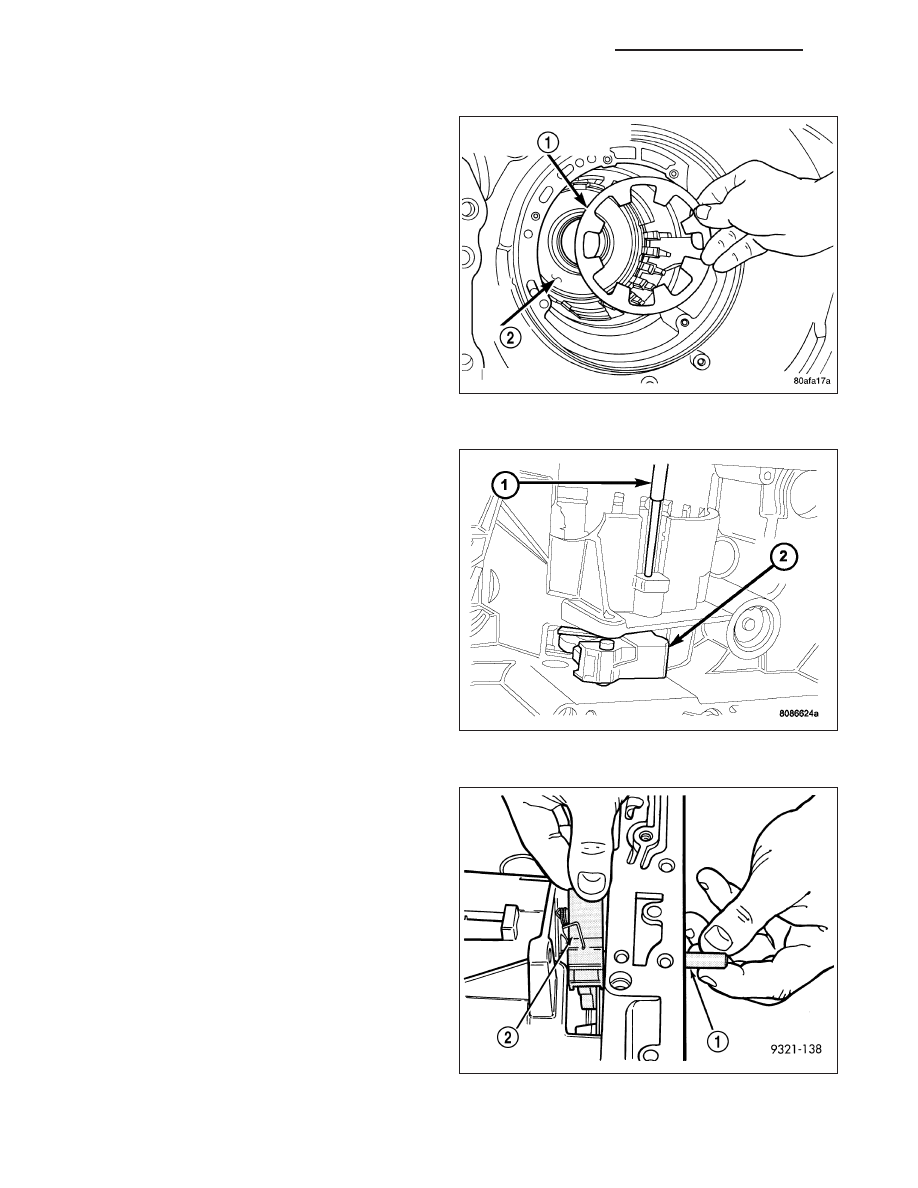

55. Remove the low/reverse piston belleville spring

(1).

56. Remove the park sprag pivot retaining screw.

57. Drive out the anchor shaft using suitable punch

(1).

58. Remove the guide bracket pivot pin (1). Inspect

all components for wear and replace if necessary.

21 - 280

AUTOMATIC TRANSMISSION 42RLE - SERVICE INFORMATION

ND

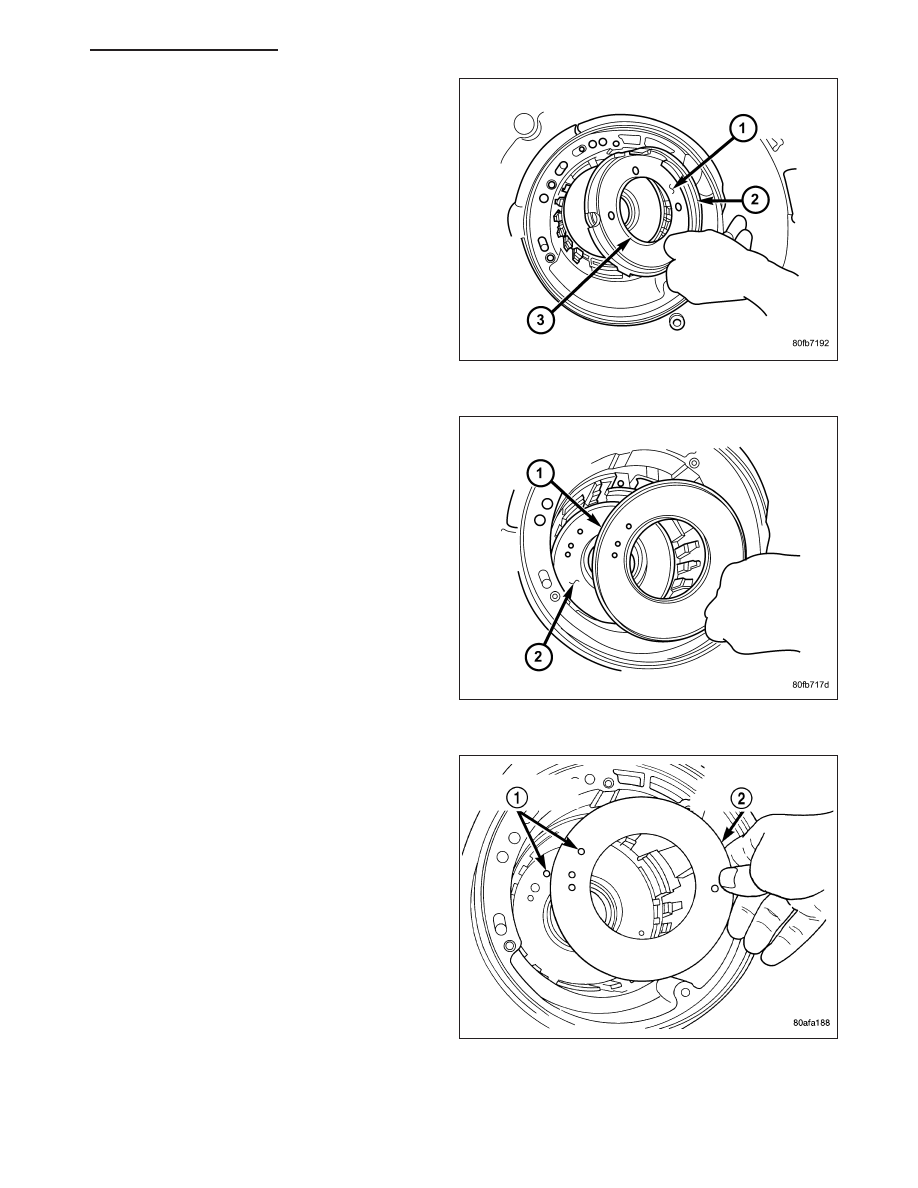

NOTE: The Low/Reverse Clutch Piston has bonded
seals which are not individually serviceable. Seal
replacement requires replacement of the piston
assembly.

59. Remove the low/reverse clutch piston (1).

60. Remove the low/reverse piston retainer screws.

61. Remove low/reverse piston retainer (1).

62. Remove the low/reverse piston retainer gasket

(2).

ND

AUTOMATIC TRANSMISSION 42RLE - SERVICE INFORMATION

21 - 281

ASSEMBLY

NOTE: If the transmission assembly is being reconditioned (clutch/seal replacement) or replaced, it is nec-
essary to perform the Quick Learn Procedure using the scan tool (Refer to 8 - ELECTRICAL/ELECTRONIC
CONTROL MODULES/TRANSMISSION CONTROL MODULE - STANDARD PROCEDURE).

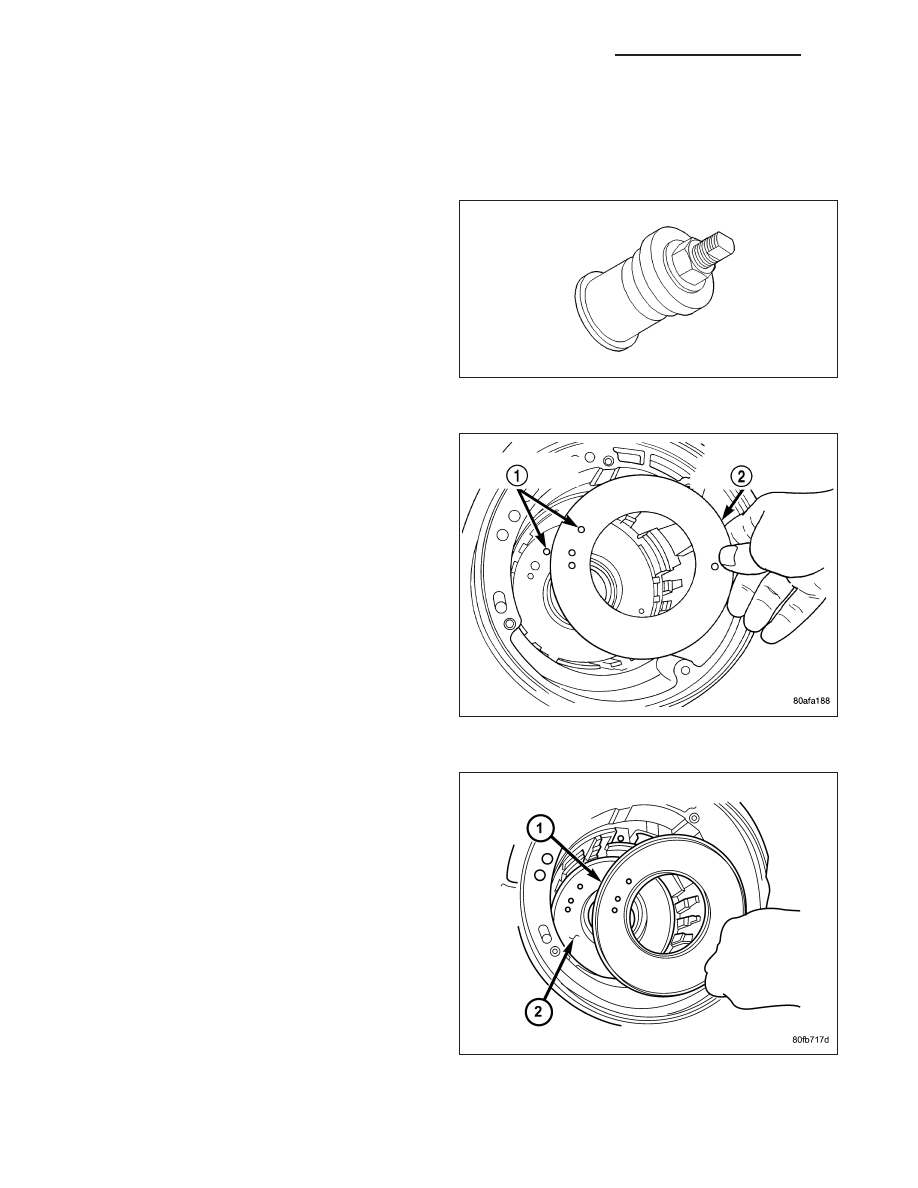

1. Install the output bearing cups using Special Tool -

5050A.

2. Install low/reverse piston retainer gasket (2).

3. Install low/reverse piston retainer (1).

21 - 282

AUTOMATIC TRANSMISSION 42RLE - SERVICE INFORMATION

ND

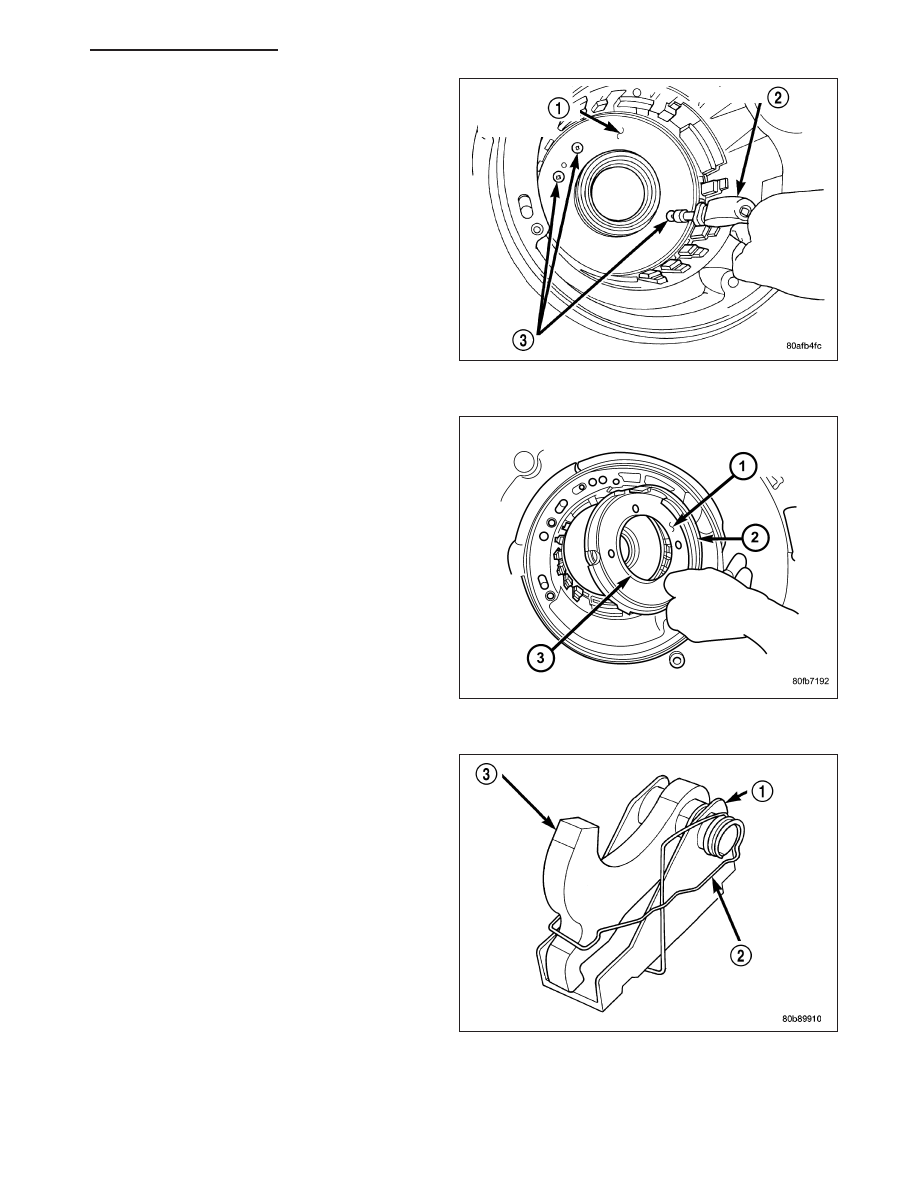

4. Install low/reverse piston retainer-to-case screws

(3) and torque to 5 N·m (45 in. lbs.).

NOTE: The Low/Reverse Clutch Piston has bonded
seals which are not individually serviceable. Seal
replacement requires replacement of the piston
assembly.

5. Install low/reverse clutch piston (1).

6. Assemble guide bracket (1) assembly as shown in

, if necessary.
