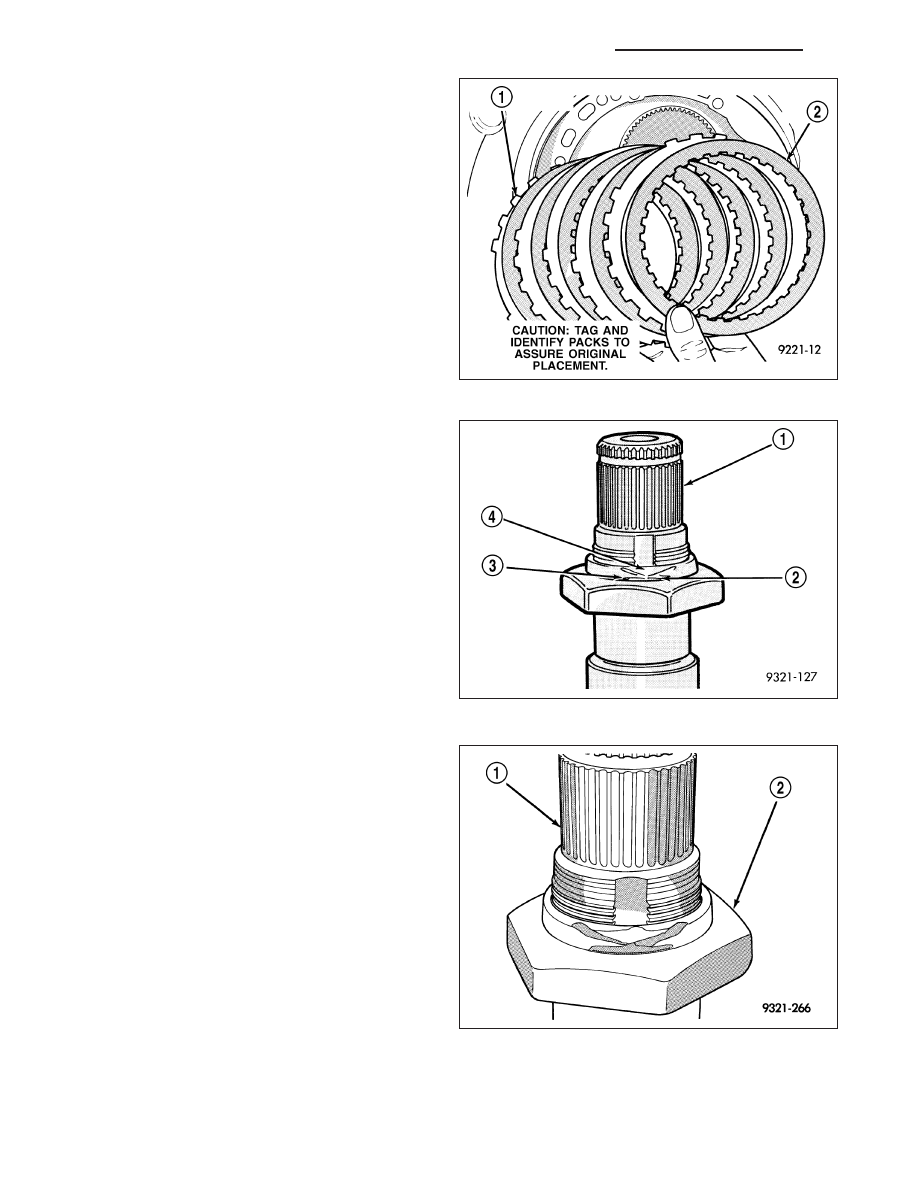

45. Remove the low/reverse clutch pack (1, 2).

CAUTION: Failure to grind and open stakes (4) of
the output shaft nut will result in thread damage to
the shaft during nut removal.

WARNING:

WEAR

SAFETY

GOGGLES

WHILE

GRINDING STAKE NUTS.

46. Using a die grinder or equivalent, grind the stakes

in the shoulder of the shaft nut (2) as shown. Do
not grind all the way through the nut and into the
shaft. There are two stakes on each nut.

21 - 276

AUTOMATIC TRANSMISSION 42RLE - SERVICE INFORMATION

ND

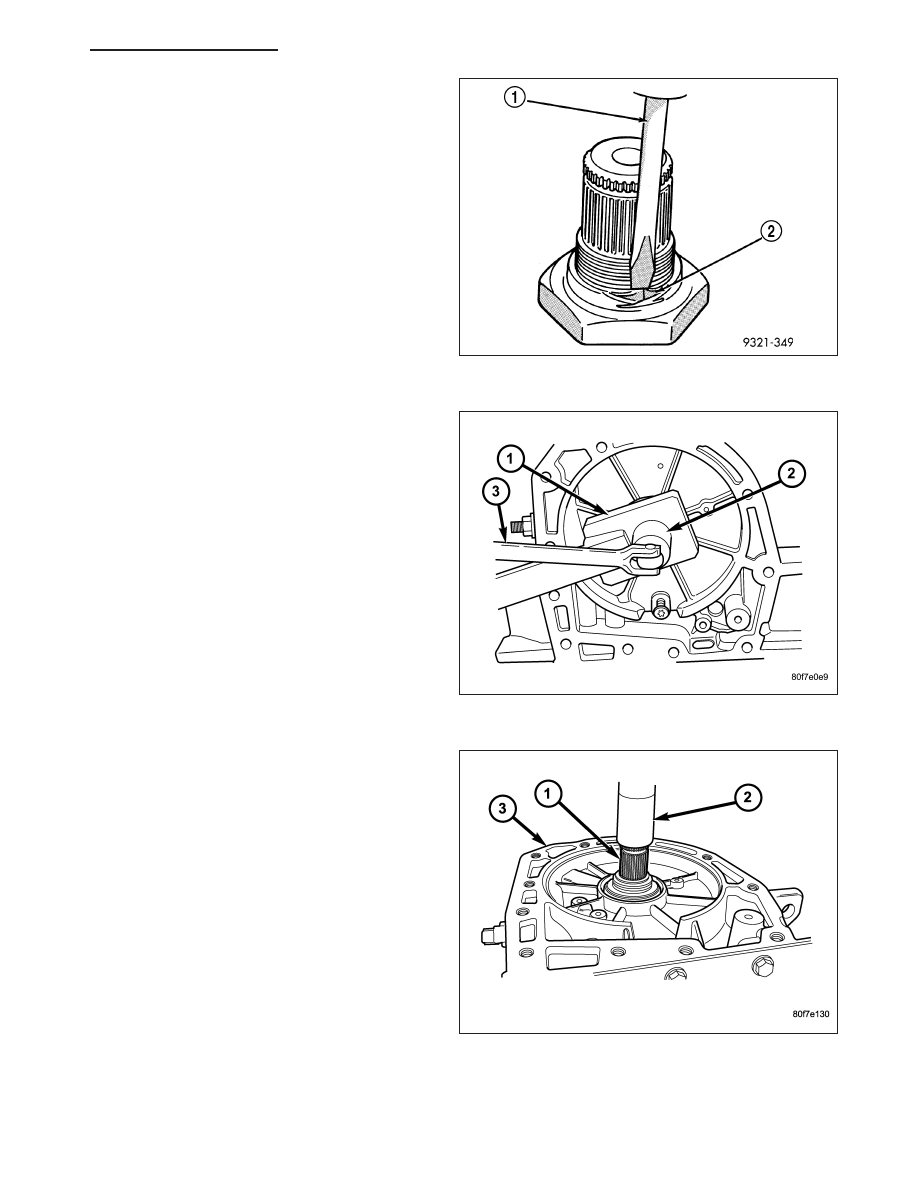

47. Using a small chisel (1), carefully open the stakes

on nut (2).

48. Use special tool 6497 (1) and 6498A (2) to

remove the output shaft nut.

49. Remove the output shaft (1) from case (3) using a

shop press (2).

ND

AUTOMATIC TRANSMISSION 42RLE - SERVICE INFORMATION

21 - 277

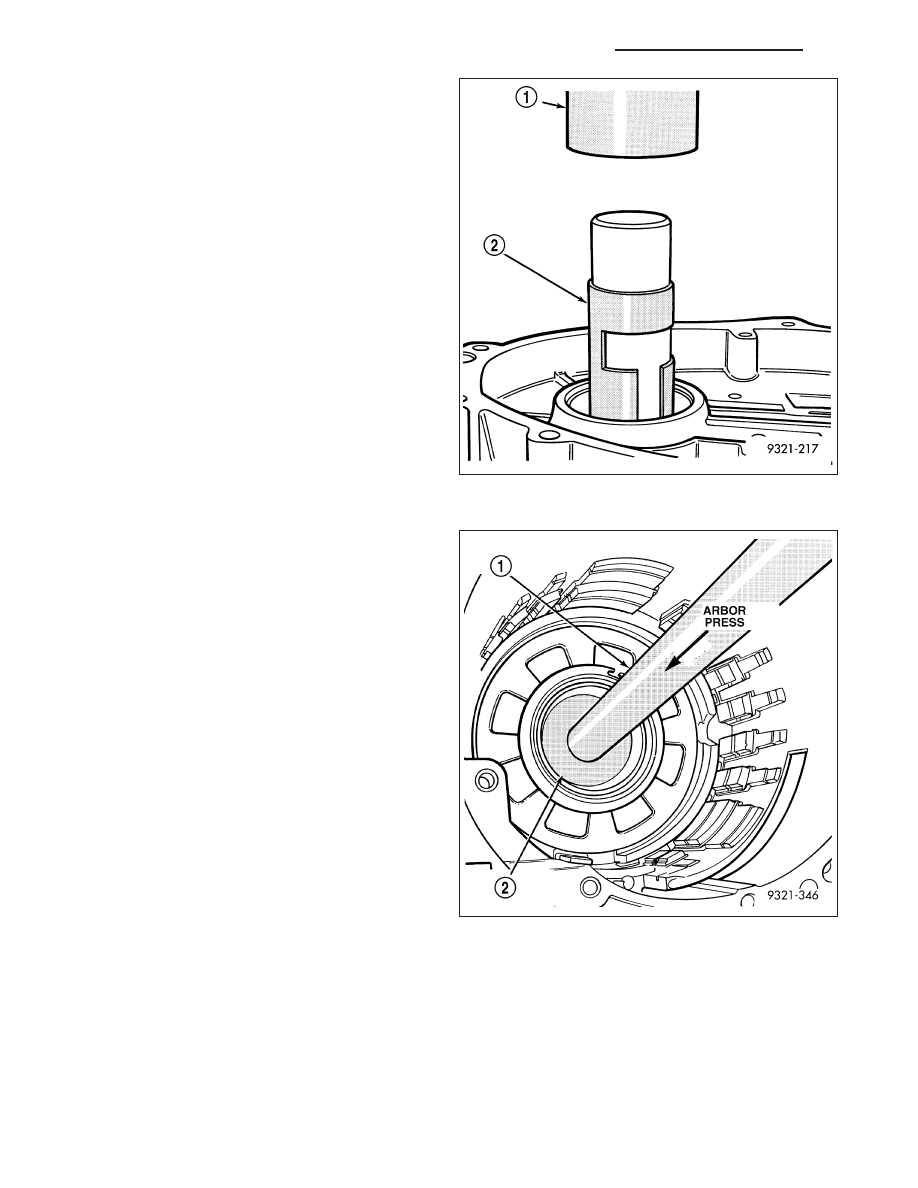

50. Use special tool 6596 (2) with a shop press (1) to

remove the front output shaft bearing cup.

51. Use special tool 6597 (2) and handle C-4171 (1)

and C-4171-2 to press the rear output shaft bear-
ing cup rearward.

21 - 278

AUTOMATIC TRANSMISSION 42RLE - SERVICE INFORMATION

ND

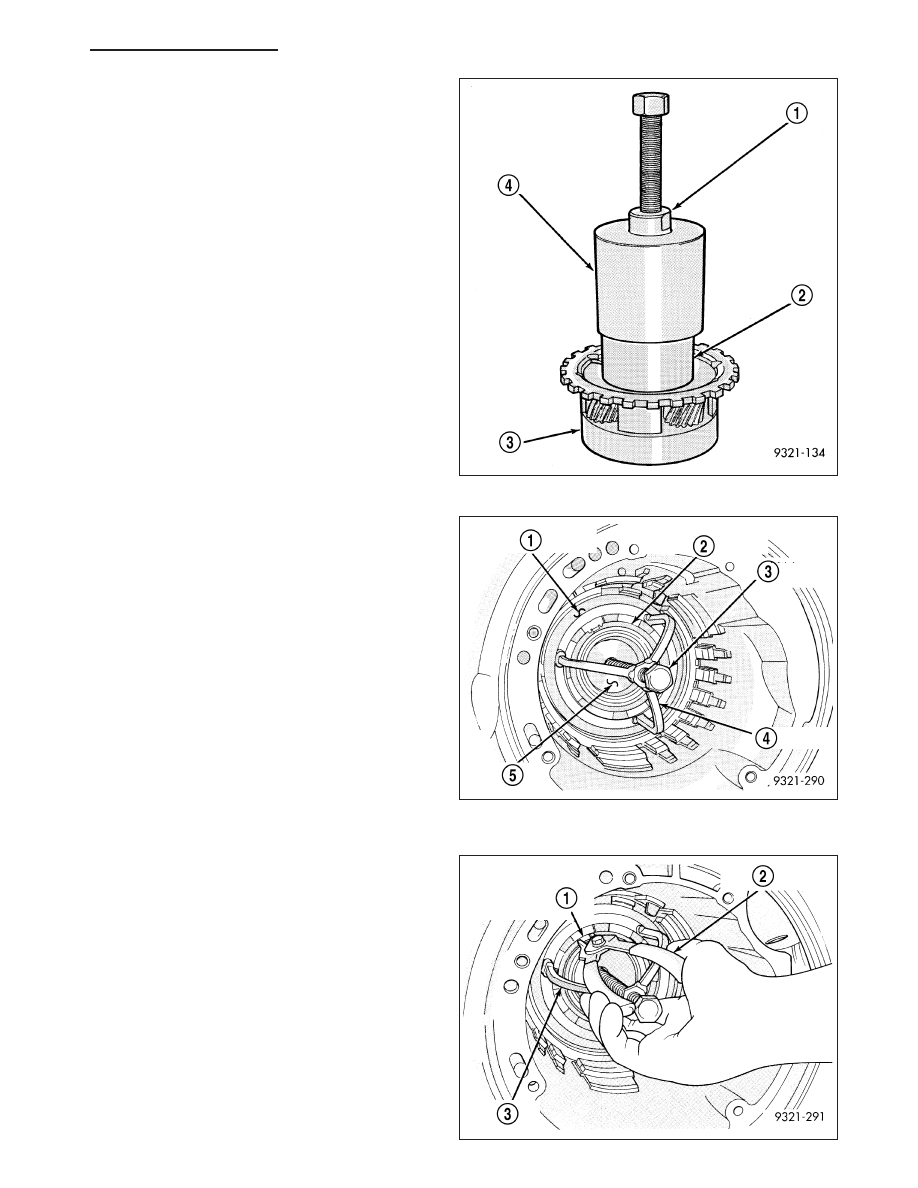

52. Remove the rear carrier front bearing cone (3).

53. Install and load compressor 5059A (4) as shown.

54. Remove the low/reverse belleville spring snap ring

(1).

ND

AUTOMATIC TRANSMISSION 42RLE - SERVICE INFORMATION

21 - 279
