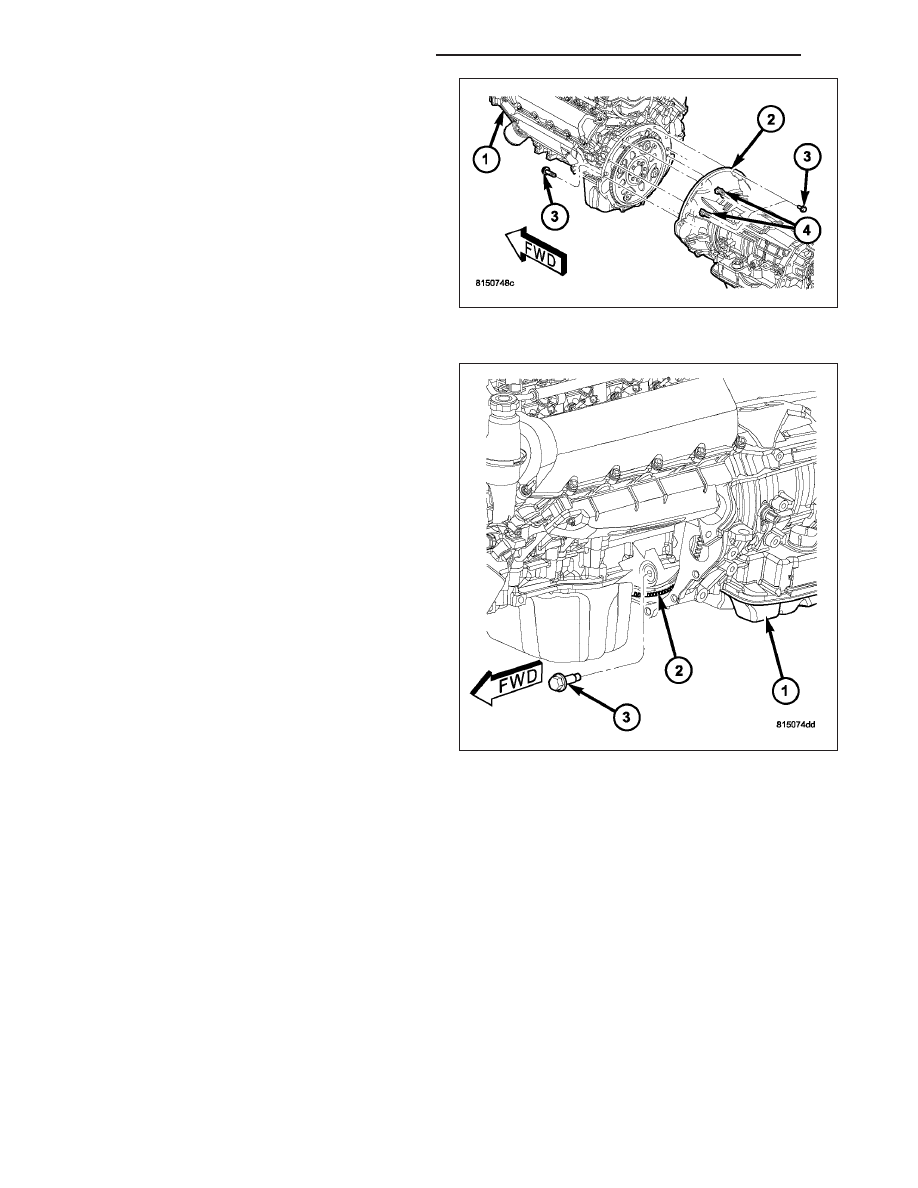

6. Install transmission to engine mounting bolts (3).

Tighten the bolts to 41 N·m (30 ft. lbs.).

7. Install torque converter bolts (3).

9 - 898

ENGINE - 4.7L SERVICE INFORMATION

ND

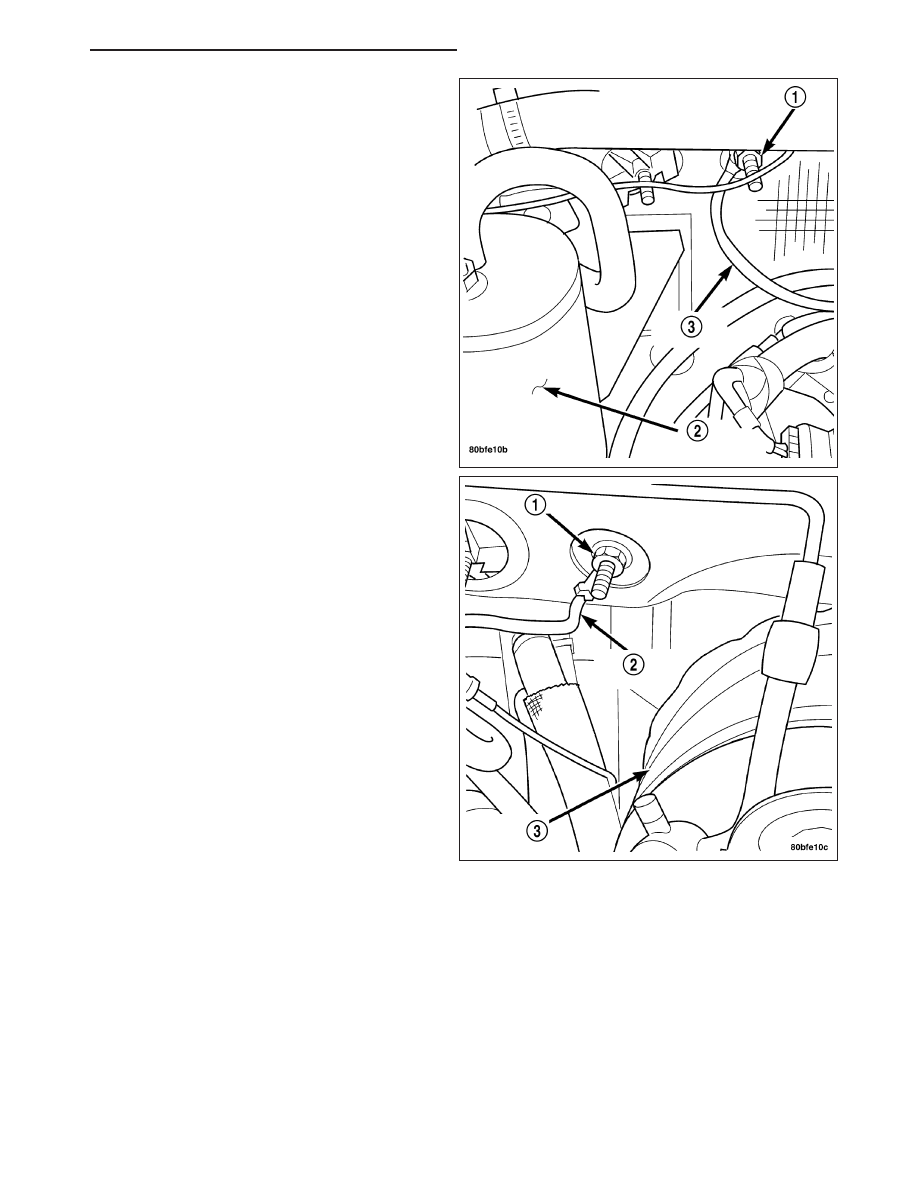

8. Connect both left (2) and right (3) side body ground

straps.

9. Position generator wiring behind the oil dipstick

tube, then install the oil dipstick tube upper mount-
ing bolt.

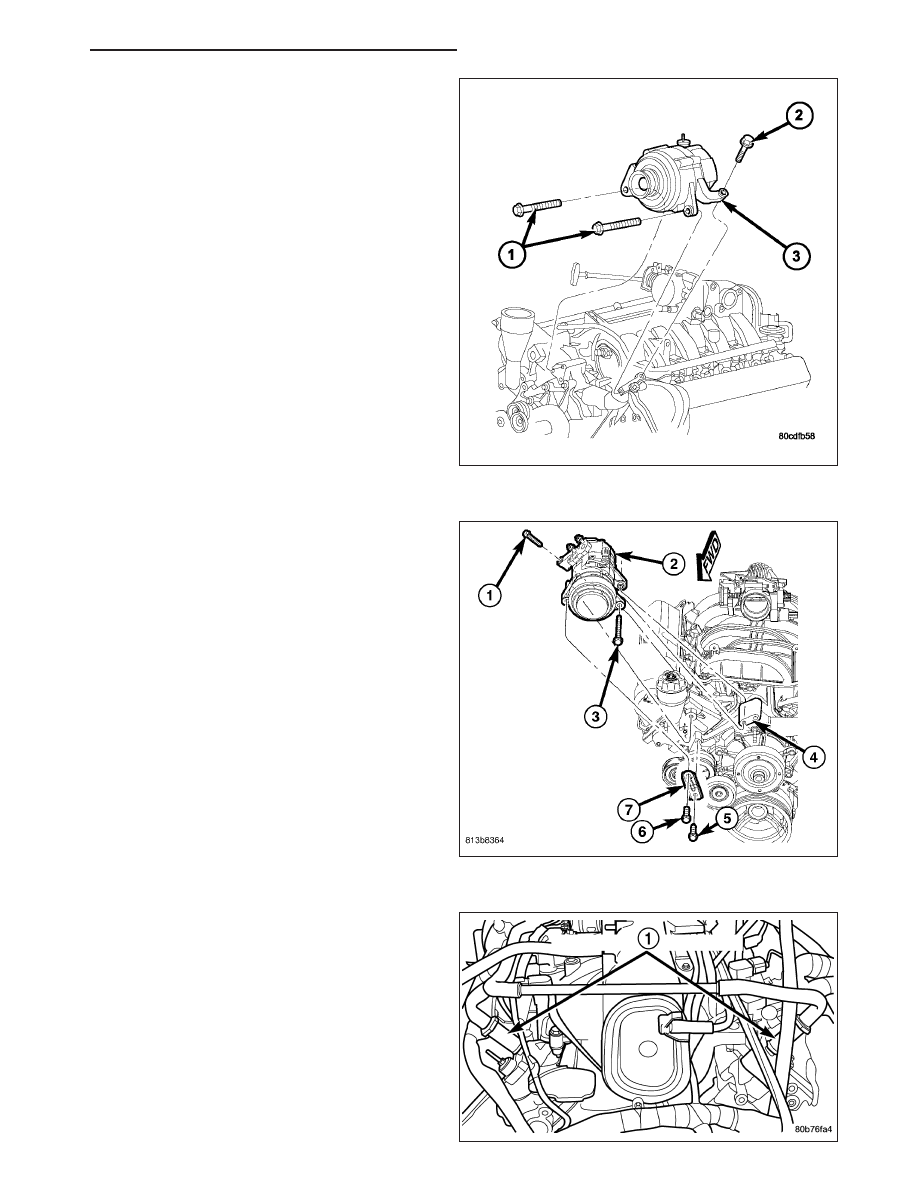

10. Install power steering pump.

11. Connect fuel supply line quick connect fitting

(Refer to 14 - FUEL SYSTEM/FUEL DELIVERY/
QUICK CONNECT FITTING - STANDARD PRO-
CEDURE).

12. Connect the vacuum lines at the throttle body and

intake manifold.

ND

ENGINE - 4.7L SERVICE INFORMATION

9 - 899

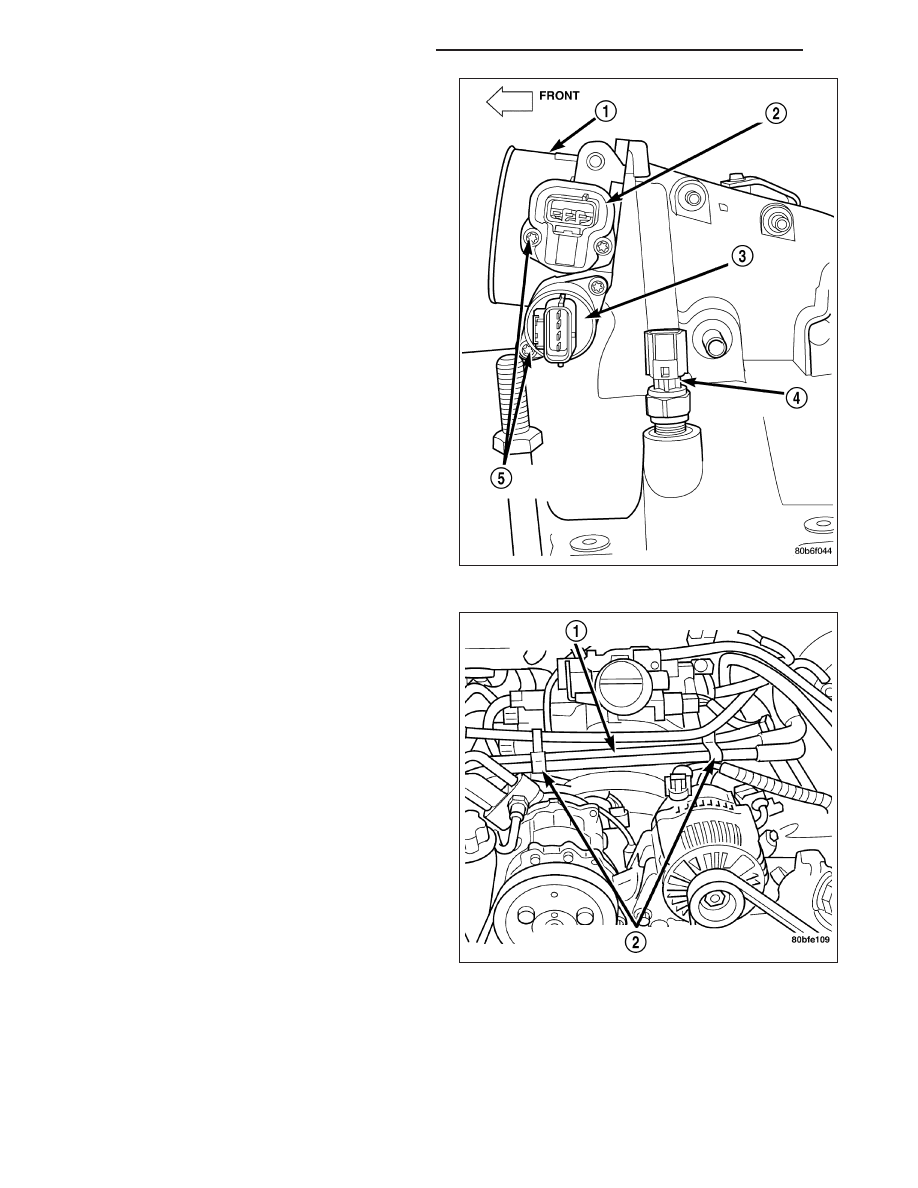

13. Connect engine harness at the following points:

•

Intake Air Temperature (IAT) Sensor (4)

•

Idle Air Control (IAC) Motor (3)

•

Fuel Injectors

•

Throttle Position (TPS) Switch (2)

•

Engine Oil Pressure Switch

•

Engine Coolant Temperature (ECT) Sensor

•

Manifold Absolute Pressure (MAP) Sensor

•

Camshaft Position (CMP) Sensor

•

Coil Over Plugs

14. Position and install heater hoses (1) and tubes

onto intake manifold.

15. Install the heater hoses onto the heater core and

the engine front cover, and install clips (2).

9 - 900

ENGINE - 4.7L SERVICE INFORMATION

ND

16. Install generator (3) (Refer to 8 - ELECTRICAL/

CHARGING/GENERATOR - INSTALLATION).

17. Install A/C condenser (Refer to 24 - HEATING &

AIR

CONDITIONING/PLUMBING/A/C

CON-

DENSER - INSTALLATION), radiator (Refer to 7 -
COOLING/ENGINE/RADIATOR - INSTALLATION)
and transmission oil cooler.

18. Connect radiator upper and lower hoses.

19. Connect the transmission oil cooler lines to the

radiator.

20. Install accessory drive belt (Refer to 7 - COOL-

ING/ACCESSORY

DRIVE/DRIVE

BELTS

-

INSTALLATION), fan assembly and shroud (Refer
to 7 - COOLING/ENGINE/FAN DRIVE VISCOUS
CLUTCH - INSTALLATION).

21. Install A/C compressor (2) (Refer to 24 - HEAT-

ING

&

AIR

CONDITIONING/PLUMBING/A/C

COMPRESSOR - INSTALLATION).

22. Install both breathers (1). Connect tube to both

crankcase breathers.

23. Connect throttle and speed control cables.

24. Install throttle body resonator assembly and air

inlet hose. Tighten clamps 4 N·m (35 in. lbs.).

ND

ENGINE - 4.7L SERVICE INFORMATION

9 - 901
