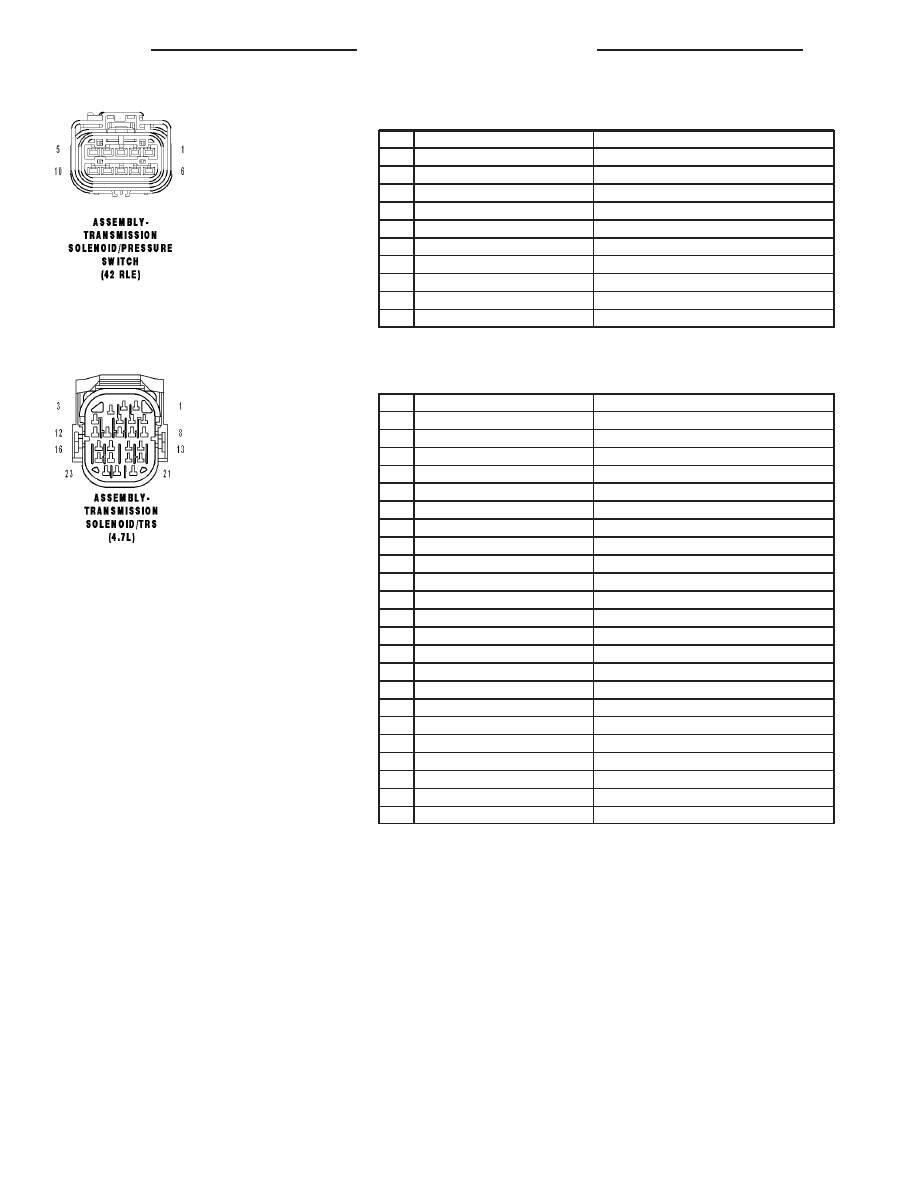

ASSEMBLY-TRANSMISSION SOLENOID/PRESSURE SWITCH (42RLE) - 10 WAY

CAV

CIRCUIT

FUNCTION

1

T60 20YL/RD

OD SOLENOID CONTROL

2

T59 20VT/PK

UD SOLENOID CONTROL

3

T16 16YL/OR

TRANSMISSION CONTROL RELAY OUTPUT

4

T19 20YL/DB

2-4 SOLENOID CONTROL

5

T47 20YL/DG

2-4 PRESSURE SWITCH SENSE

6

T9 20DG/TN

OD PRESSURE SWITCH SENSE

7

T20 20DG/WT

L/R SOLENOID CONTROL

8

-

-

9

-

-

10

T50 20VT/RD

L/R PRESSURE SWITCH SENSE

ASSEMBLY-TRANSMISSION SOLENOID/TRS (4.7L) - 23 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

T20 20DG/WT

L/R SOLENOID CONTROL

3

-

-

4

T41 20YL/DB

TRS T41 SENSE (P/N SENSE)

5

T42 20YL/PK

TRS T42 SENSE

6

-

-

7

T60 20YL/RD

OD SOLENOID CONTROL

8

T3 20YL/PK

TRS T3 SENSE

9

T1 20YL/PK

TRS T1 SENSE

10

T16 16YL/OR

TRANSMISSION CONTROL RELAY OUTPUT

11

T48 20BR/YL

4C PRESSURE SWITCH SENSE

12

T118 20DG

PRESSURE CONTROL SOLENOID CONTROL

13

T4 20BR/YL

TRS T2 SENSE

14

T50 20VT/RD

L/R PRESSURE SWITCH SENSE

15

T147 20BR/YL

2C PRESSURE SWITCH SENSE

16

T9 20DG/TN

OD PRESSURE SWITCH SENSE

17

T59 20VT/PK

UD SOLENOID CONTROL

18

T29 20LB/RD

UD PRESSURE SWITCH SENSE

19

T259 20YL/DG

4C SOLENOID CONTROL

20

T219 20DG/YL

2C SOLENOID CONTROL

21

T140 20BR/YL

MS SOLENOID CONTROL

22

K900 20DB/DG

SENSOR GROUND

23

T54 20YL/PK

TRANSMISSION TEMPERATURE SENSOR SIGNAL

8W - 80 - 8

8W-80 CONNECTOR PIN-OUTS

ND

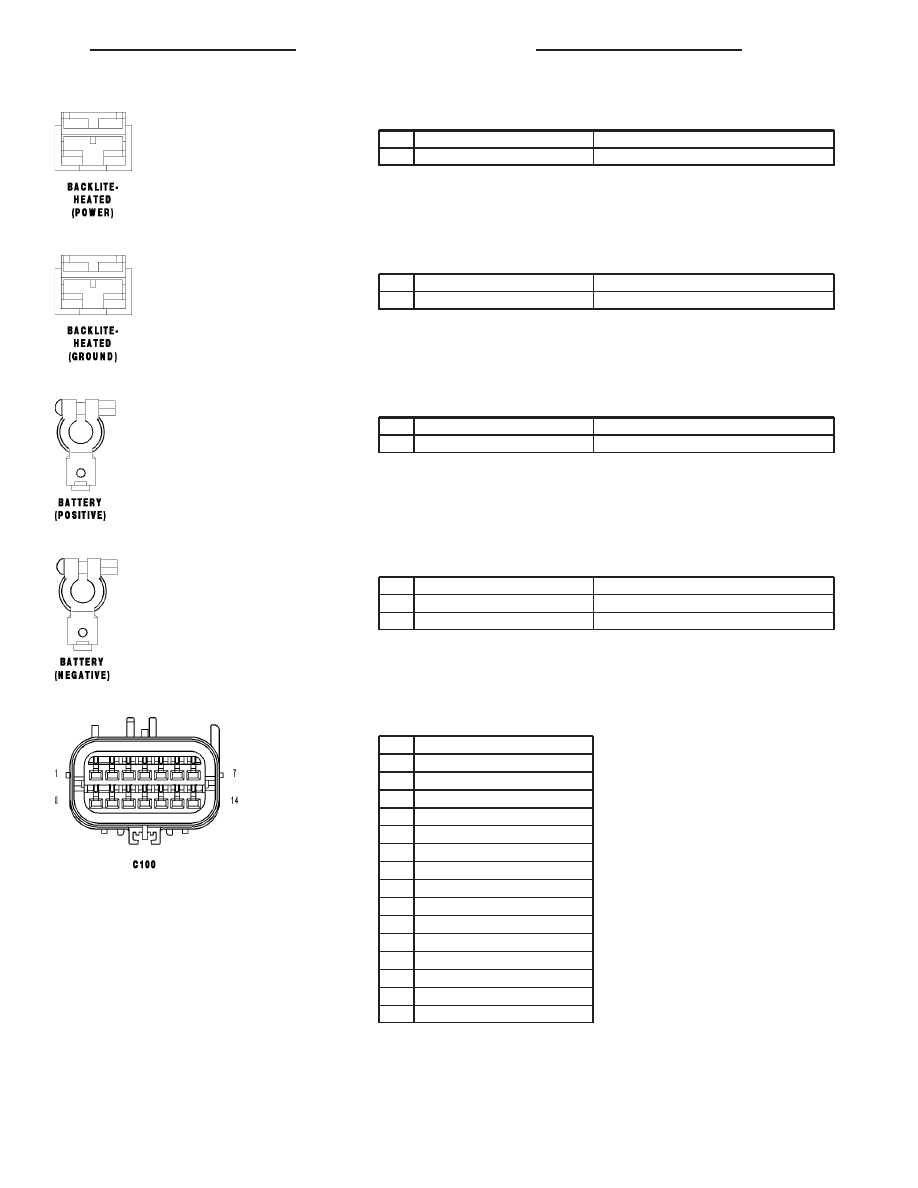

BACKLITE-HEATED (POWER) - 1 WAY

CAV

CIRCUIT

FUNCTION

1

C15 12BK/DG

FUSED REAR WINDOW DEFOGGER RELAY OUTPUT

BACKLITE-HEATED (GROUND) - 1 WAY

CAV

CIRCUIT

FUNCTION

1

Z255 12BK

GROUND

BATTERY (POSITIVE) - 1 WAY

CAV

CIRCUIT

FUNCTION

A1

A1 04RD

B(+)

BATTERY (NEGATIVE) - 2 WAY

CAV

CIRCUIT

FUNCTION

B1

Z100 04BK/VT

GROUND

B2

Z1 04BK

GROUND

C100 - (ENGINE SIDE)

CAV

CIRCUIT

1

A955 16RD

2

D201 20WT/DG

3

T16 16YL/OR (A/T)

3

T2 20DG/WT (M/T)

4

T15 20YL/BK (A/T)

5

-

6

F1 20PK/WT

7

C3 20DB/YL

8

A924 18RD

9

T313 18YL/LG

10

T315 14YL/BR

11

Z904 20BK

12

A919 18RD

13

F924 20PK/YL

14

F202 20PK/GY

ND

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 9

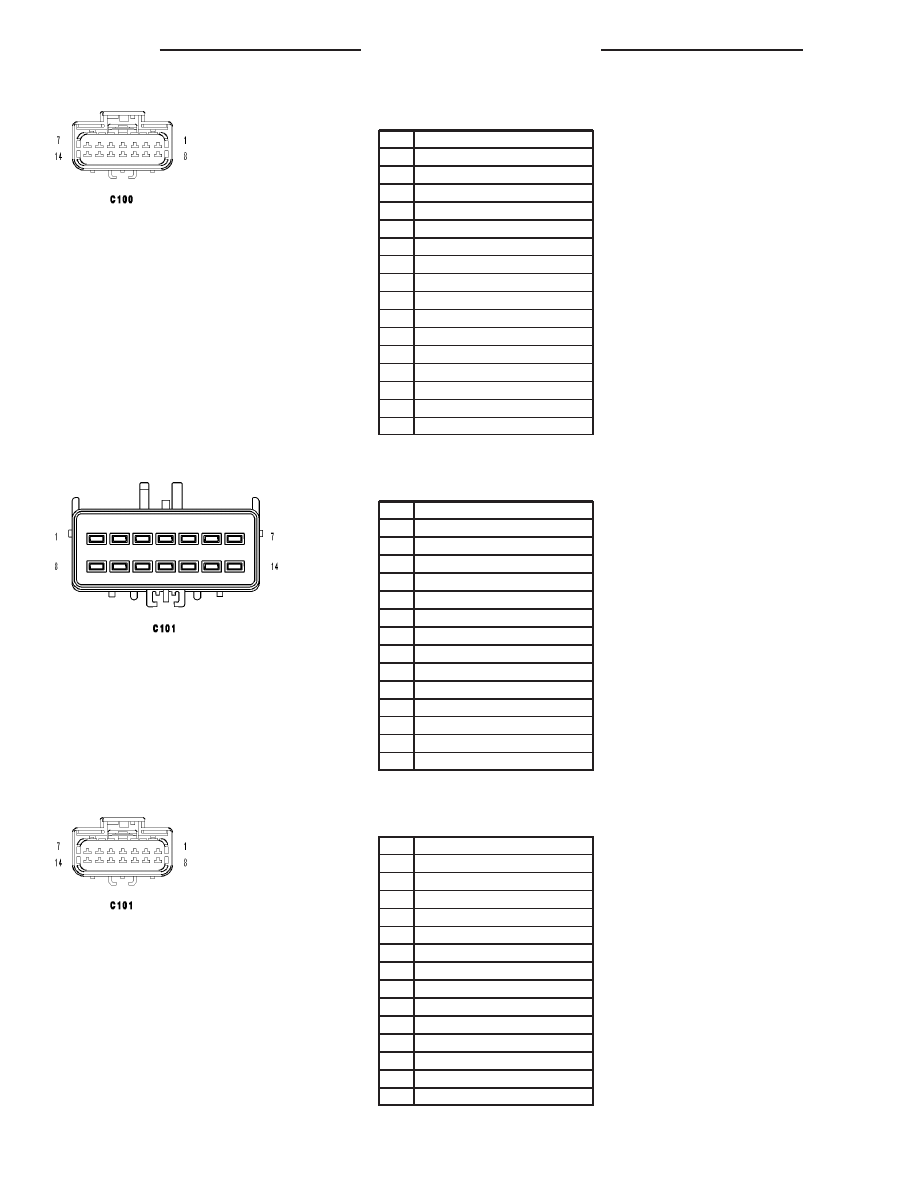

C100 - (HEADLAMP AND DASH SIDE)

CAV

CIRCUIT

1

A955 16RD

2

D201 20WT/DG (4X4)

3

T16 16YL/OR (A/T)

3

T2 20DG/WT (M/T)

4

T15 20YL/BK (A/T)

5

-

6

F1 20PK/WT

7

C3 20DB/YL

8

A924 18RD (4X4)

9

T313 18YL/LG (4X4)

10

T315 14YL/BR (4X4)

11

Z904 16BK (A/T)

11

Z904 20BK (M/T)

12

A919 18RD

13

F924 20PK/YL

14

F202 20PK/GY

C101 - (HEADLAMP AND DASH SIDE)

CAV

CIRCUIT

1

K399 18BR/GY

2

K299 18BR/OR

3

D65 20WT/LG.

4

D64 20WT/LB

5

D16 20WT/OR (A/T)

6

D15 20BR/WT (A/T)

7

D20 20WT/LG

8

D21 20WT/GY

9

T41 20YL/DB (A/T)

10

K900 20DB/DG

11

T103 20YL/OR

12

T6 20DG (A/T)

13

G180 20VT/YL

14

T316 14YL/GY

C101 - (ENGINE SIDE)

CAV

CIRCUIT

1

K399 18BR/GY

2

K299 18BR/OR

3

D65 20WT/LG

4

D64 20WT/LB

5

D16 20WT/OR (A/T)

6

D15 20BR/WT (A/T)

7

D20 20WT/LG

8

D21 20WT/GY

9

T41 20YL/DB (A/T)

10

K900 20DB/DG

11

T103 20YL/OR (4X4)

12

T6 20DG (A/T)

13

G180 20VT/YL (4X4)

14

T316 14YL/GY (4X4)

8W - 80 - 10

8W-80 CONNECTOR PIN-OUTS

ND

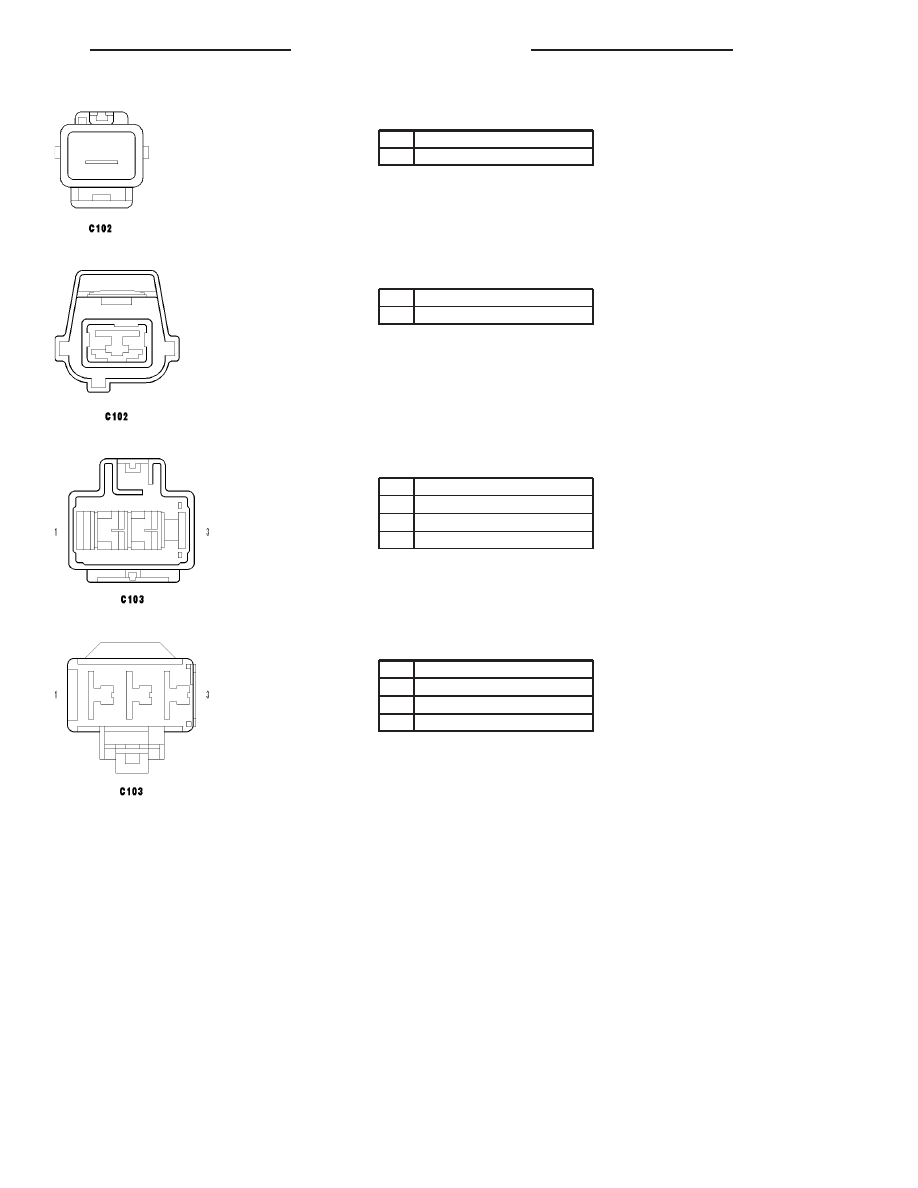

C102 - (BATTERY SIDE)

CAV

CIRCUIT

1

T750 14YL/GY

C102 - (HEADLAMP AND DASH SIDE)

CAV

CIRCUIT

1

T750 14YL/GY

C103 - (HEADLAMP AND DASH SIDE)

CAV

CIRCUIT

1

-

2

A915 10RD

3

C15 12DB/WT (EXCEPT BASE)

C103 - (BODY SIDE)

CAV

CIRCUIT

1

-

2

A915 10RD

3

C15 12BK/DG (EXCEPT BASE)

ND

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 11
