Dodge Dakota (ND). Manual - part 580

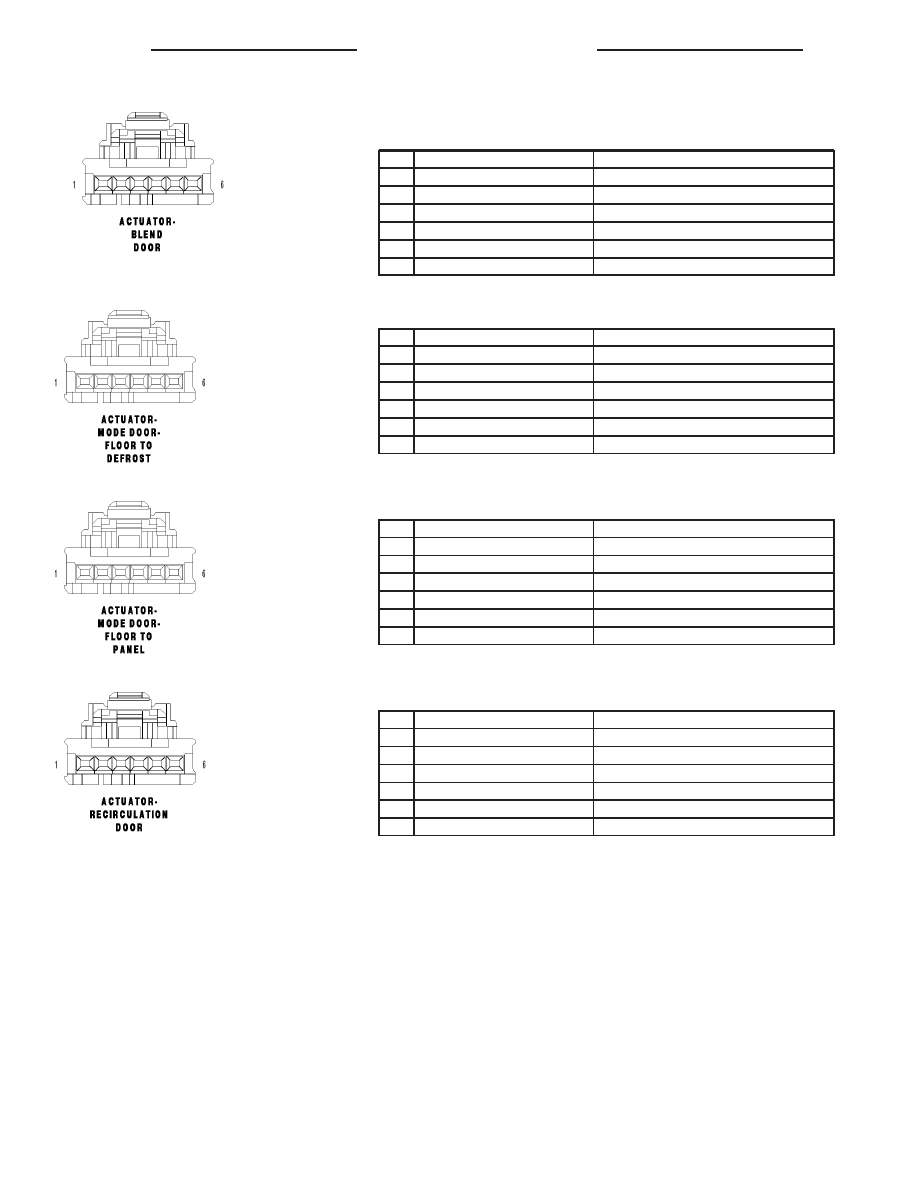

ACTUATOR-BLEND DOOR - 6 WAY

CAV

CIRCUIT

FUNCTION

1

C61 DB/LG

BLEND DOOR DRIVER

2

-

-

3

-

-

4

-

-

5

-

-

6

C34 20DB/LB

COMMON DOOR DRIVER

ACTUATOR-MODE DOOR-FLOOR TO DEFROST - 6 WAY

CAV

CIRCUIT

FUNCTION

1

C801 20DB/OR

MODE DOOR 2 DRIVER

2

-

-

3

-

-

4

-

-

5

-

-

6

C34 20DB/LB

COMMON DOOR DRIVER

ACTUATOR-MODE DOOR-FLOOR TO PANEL - 6 WAY

CAV

CIRCUIT

FUNCTION

1

C29 20DB

MODE DOOR 1 DRIVER

2

-

-

3

-

-

4

-

-

5

-

-

6

C34 20DB/LB

COMMON DOOR DRIVER

ACTUATOR-RECIRCULATION DOOR - 6 WAY

CAV

CIRCUIT

FUNCTION

1

C32 20DB/TN

RECIRCULATION DOOR DRIVER

2

-

-

3

-

-

4

-

-

5

-

-

6

C34 20DB/LB

COMMON DOOR DRIVER

8W - 80 - 4

8W-80 CONNECTOR PIN-OUTS

ND

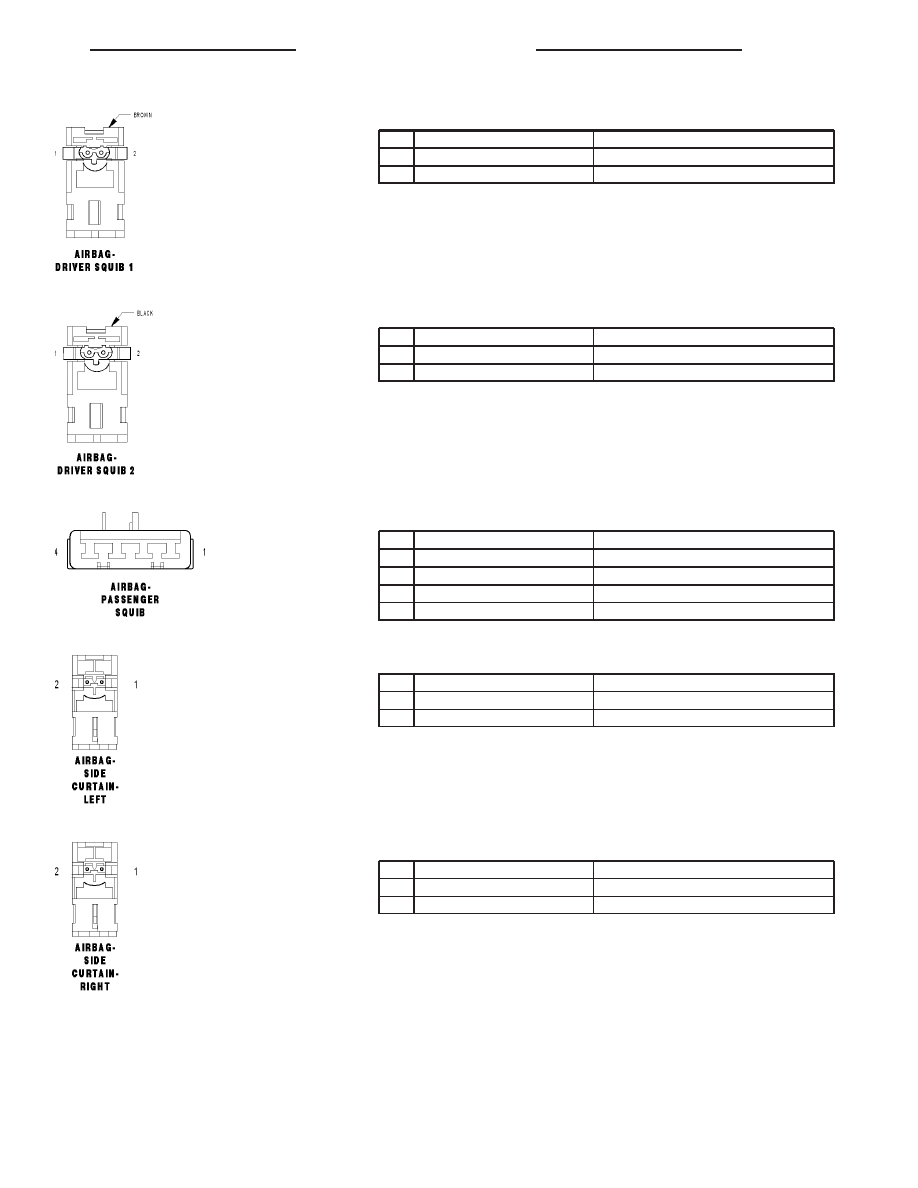

AIRBAG-DRIVER SQUIB 1 - BROWN 2 WAY

CAV

CIRCUIT

FUNCTION

1

R45 20BK/BL

DRIVER SQUIB 1 LINE 1

2

R43 20OR/BL

DRIVER SQUIB 1 LINE 2

AIRBAG-DRIVER SQUIB 2 - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

R63 20OR/BL

DRIVER SQUIB 2 LINE 1

2

R61 20BR/BL

DRIVER SQUIB 2 LINE 2

AIRBAG-PASSENGER SQUIB - 4 WAY

CAV

CIRCUIT

FUNCTION

1

R62 20LB/VT

PASSENGER SQUIB 2 LINE 2

2

R64 20LB/WT

PASSENGER SQUIB 2 LINE 1

3

R44 20LB/OR

PASSENGER SQUIB 1 LINE 1

4

R42 20LB/BR

PASSENGER SQUIB 1 LINE 2

AIRBAG-SIDE CURTAIN-LEFT - 2 WAY

CAV

CIRCUIT

FUNCTION

1

R1 20LB/BR

LEFT CURTAIN SQUIB 1 LINE 2

2

R3 20LB/OR

LEFT CURTAIN SQUIB 1 LINE 1

AIRBAG-SIDE CURTAIN-RIGHT - 2 WAY

CAV

CIRCUIT

FUNCTION

1

R2 20WT/LB

RIGHT CURTAIN SQUIB 1 LINE 2

2

R4 20OR/LB

RIGHT CURTAIN SQUIB 1 LINE 1

ND

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 5

AMPLIFIER-RADIO C1 (PREMIUM) - 14 WAY

CAV

CIRCUIT

FUNCTION

1

X201 16GY/VT

AMPLIFIED LEFT FRONT SPEAKER (+)

2

X202 20DG/VT

AMPLIFIED RIGHT FRONT SPEAKER (+)

3

X205 18GY/LG

AMPLIFIED LEFT REAR SPEAKER (+)

4

X206 20DG/LG

AMPLIFIED RIGHT REAR SPEAKER (+)

5

X209 16GY/OR

AMPLIFIED LEFT I/P SPEAKER (+)

6

X208 20GY/DG

AMPLIFIED RIGHT I/P SPEAKER (+)

7

X291 16GY/YL

AMPLIFIED LEFT FRONT SPEAKER (-)

8

X292 20DG/YL

AMPLIFIED RIGHT FRONT SPEAKER (-)

9

X295 18GY/DG

AMPLIFIED LEFT REAR SPEAKER(-)

10

-

-

11

-

-

12

X296 20LG/GY

AMPLIFIED RIGHT REAR SPEAKER(-)

13

X299 16GY/YL

AMPLIFIED LEFT I/P SPEAKER (-)

14

X298 20GY/LG

AMPLIFIED RIGHT I/P SPEAKER (-)

AMPLIFIER-RADIO C2 (PREMIUM) - 20 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

-

-

3

-

-

4

A116 16YL/RD

FUSED B(+)

5

-

-

6

D55 20WT/OR

CAN B BUS(+)

7

X51 18DG/DB

RADIO-LEFT REAR AUDIO (+)

8

X52 18GY/DB

RADIO-RIGHT REAR AUDIO (+)

9

Z513 16BK

GROUND

10

-

-

11

-

-

12

-

-

13

A116 16YL/RD

FUSED B(+)

14

-

-

15

-

-

17

D54 20WT

CAN B BUS(-)

18

X57 18DG/OR

RADIO-LEFT REAR AUDIO (-)

19

X58 18GY/OR

RADIO-RIGHT REAR AUDIO (-)

20

Z980 16BK

GROUND

8W - 80 - 6

8W-80 CONNECTOR PIN-OUTS

ND

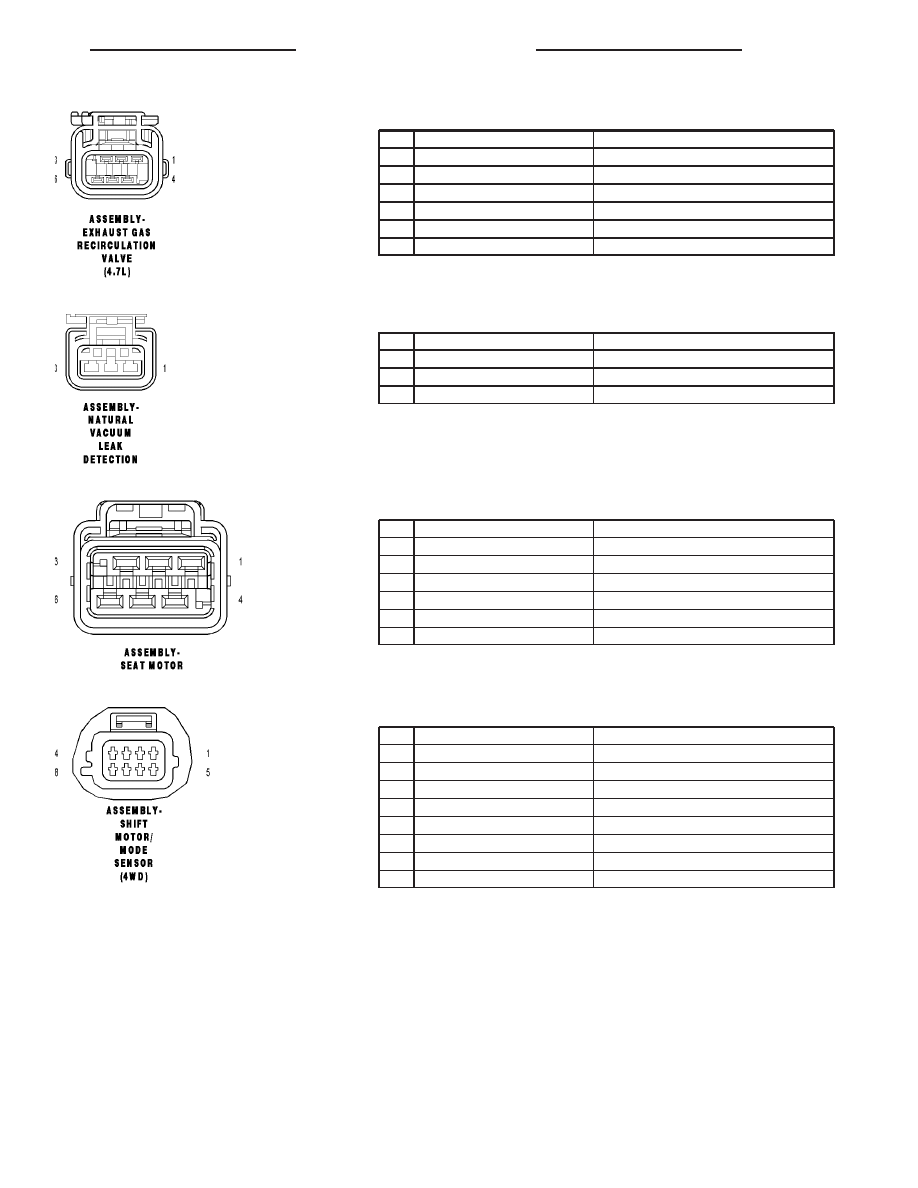

ASSEMBLY-EXHAUST GAS RECIRCULATION VALVE (4.7L) - 6 WAY

CAV

CIRCUIT

FUNCTION

1

K34 20DB/LG

EGR SIGNAL

2

F856 20YL/PK

5 VOLT SUPPLY

3

K900 20DB/DG

SENSOR GROUND

4

Z958 20BK

GROUND

5

-

-

6

K35 20DB/VT

EGR SOL CONTROL

ASSEMBLY-NATURAL VACUUM LEAK DETECTION - 3 WAY

CAV

CIRCUIT

FUNCTION

1

Z904 20BK

GROUND

2

K107 20VT/WT

NVLD SWITCH SIGNAL

3

K106 20VT/LB

NVLD SOL CONTROL

ASSEMBLY-SEAT MOTOR - 6 WAY

CAV

CIRCUIT

FUNCTION

1

P17 10LG/DG

DRIVER SEAT HORIZONTAL REARWARD DRIVER

2

P19 10LG/LB

DRIVER SEAT FRONT RISER UP DRIVER

3

P11 10LG/YL

DRIVER SEAT REAR RISER UP DRIVER

4

P15 10LG/WT

DRIVER SEAT HORIZONTAL FORWARD DRIVER

5

P21 10LG/TN

DRIVER SEAT FRONT RISER DOWN DRIVER

6

P13 10LG/OR

DRIVER SEAT REAR RISER DOWN DRIVER

ASSEMBLY-SHIFT MOTOR/MODE SENSOR (4WD) - 8 WAY

CAV

CIRCUIT

FUNCTION

1

T103 20YL/OR

5 VOLT SUPPLY

2

D201 20WT/DG

MODE SENSOR A

3

G180 20VT/YL

FCM SENSOR RETURN

4

T315 14YL/BR

SHIFT MOTOR CONTROL A

5

T316 14YL/GY

SHIFT MOTOR CONTROL B

6

A924 18RD

FUSED B(+)

7

T313 18YL/LG

NOT USED

8

-

-

ND

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 7
