U0019–CAN B BUS

8Q - 90

VEHICLE THEFT SECURITY - ELECTRICAL DIAGNOSTICS

ND

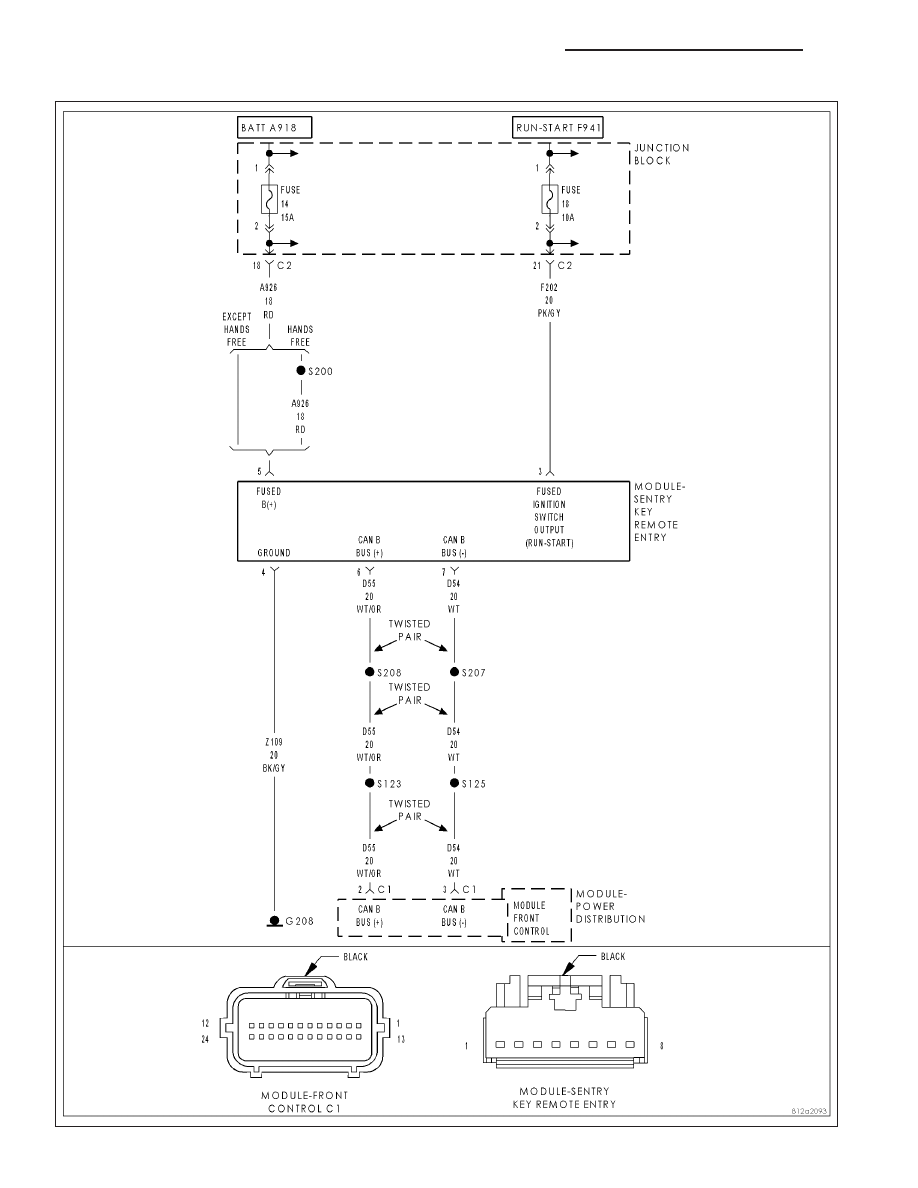

U0019–CAN B BUS (CONTINUED)

For a complete wiring diagram Refer to Section 8W.

•

When Monitored:
Continuously

•

Set Condition:
Whenever the CAN B Bus (+) or CAN B Bus (-) circuit is open, shorted to voltage or shorted to ground.

Possible Causes

CAN B BUS DTC’s IN FRONT CONTROL MODULE

(D55) CAN B BUS (+) CIRCUIT OPEN

(D54) CAN B BUS (-) CIRCUIT OPEN

SENTRY KEY REMOTE ENTRY MODULE

Diagnostic Test

1.

CHECK FOR ACTIVE DTCS

With the scan tool, read the active DTC’s.

Cycle the ignition switch from off to on at least 5 times, leaving the ignition on for a minimum of 90 seconds per
cycle.

With the scan tool, read the active DTC’s.

Does the scan tool display this DTC as active?

Yes

>> Go To 2

No

>> If the DTC is stored, check for an intermittent condition. Visually inspect the related wiring harness con-

nectors. Look for broken, bent, pushed out, or corroded terminals.

2.

CHECK FRONT CONTROL MODULE DTC’s

With the scan tool, read Front Control Module active DTC’s

Does the scan tool display any CAN B BUS DTC’s – ACTIVE?

Yes

>> (Refer to 8 - ELECTRICAL/ELECTRONIC CONTROL MODULES - DIAGNOSIS AND TESTING)

No

>> Go To 3

ND

VEHICLE THEFT SECURITY - ELECTRICAL DIAGNOSTICS

8Q - 91

U0019–CAN B BUS (CONTINUED)

3.

(D55) CAN B BUS (+) CIRCUIT OPEN

Turn the ignition off.

Disconnect the negative battery cable.

Disconnect the Sentry Key Remote Entry Module connector.

Disconnect the Front Control Module C1 connector.

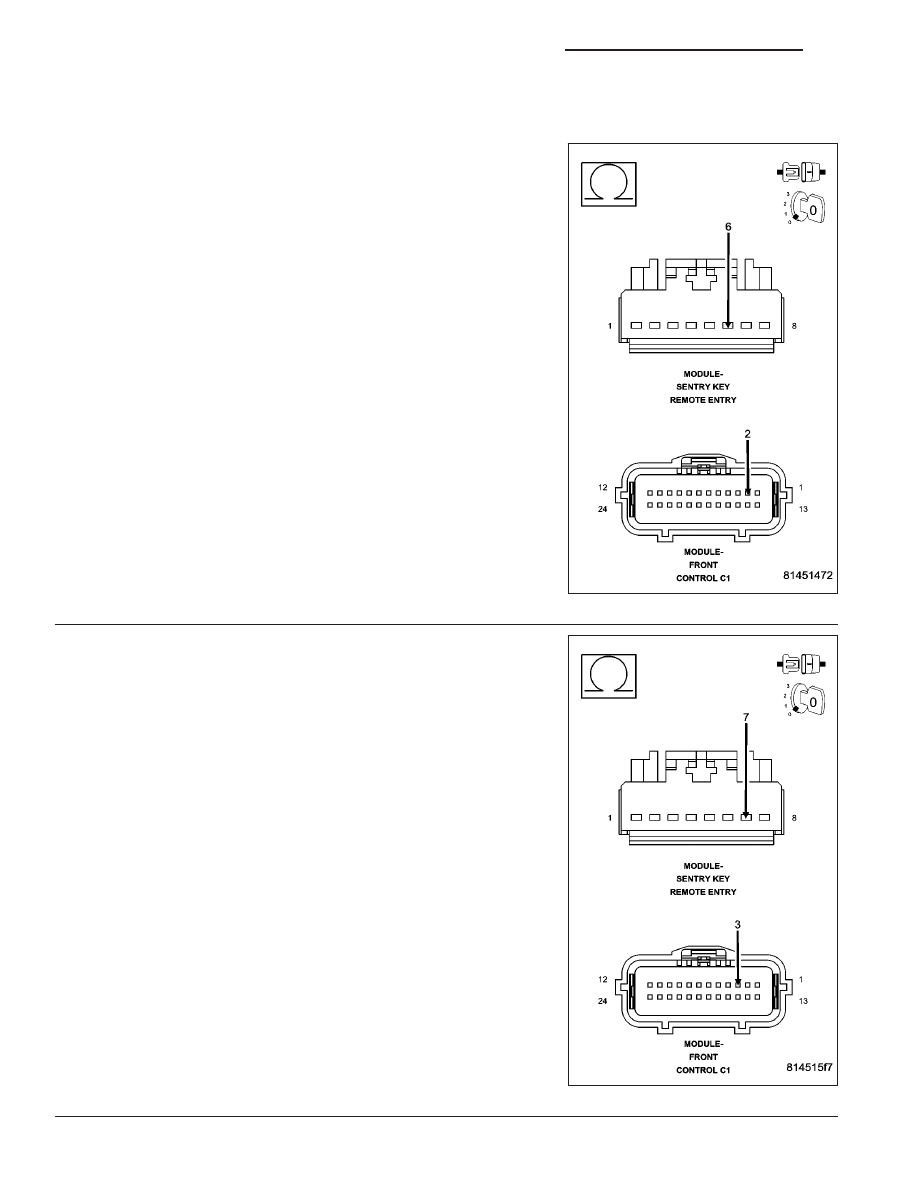

Measure the resistance of the (D55) CAN B Bus (+) circuit between
the Front Control Module C1 connector and the Sentry Key Remote
Entry Module connector.

Is the resistance below 2.0 ohms?

Yes

>> Go To 4

No

>> Repair the (D55) CAN B Bus (+) circuit for an open.

Perform BODY VERIFICATION TEST - VER 1.

4.

(D54) CAN B BUS (–) CIRCUIT OPEN

Measure the resistance of the (D54) CAN B Bus (1) circuit between
the Front Control Module C1 connector and the Sentry Key Remote
Entry Module connector.

Is the resistance below 2.0 ohms?

Yes

>> Replace the Sentry Key Remote Entry Module in accor-

dance with the service information.

Perform BODY VERIFICATION TEST - VER 1.

No

>> Repair the (D54) CAN B Bus (–) circuit for an open.

Perform BODY VERIFICATION TEST - VER 1.

8Q - 92

VEHICLE THEFT SECURITY - ELECTRICAL DIAGNOSTICS

ND

U0141-LOST COMMUNICATION WITH FRONT CONTROL MODULE

For a complete wiring diagram Refer to Section 8W.

(Refer to 8 - ELECTRICAL/ELECTRONIC CONTROL MODULES - DIAGNOSIS AND TESTING) for the diagnostic
test procedure.

U0146-LOST COMMUNICATION WITH CENTRAL GATEWAY

For a complete wiring diagram Refer to Section 8W.

(Refer to 8 - ELECTRICAL/ELECTRONIC CONTROL MODULES - DIAGNOSIS AND TESTING) and perform the
U0141-Lost Communication With Front Control Module test for the diagnostic test procedure.

U0155-LOST COMMUNICATION WITH CLUSTER/CCN

For a complete wiring diagram Refer to Section 8W.

(Refer to 8 - ELECTRICAL/ELECTRONIC CONTROL MODULES - DIAGNOSIS AND TESTING) for the diagnostic
test procedure.
