*ALL DOOR LOCKS INOPERATIVE (CONTINUED)

3.

(A924) FUSED B+ CIRCUIT OPEN

Turn the ignition off.

Disconnect the Cluster C1 connector.

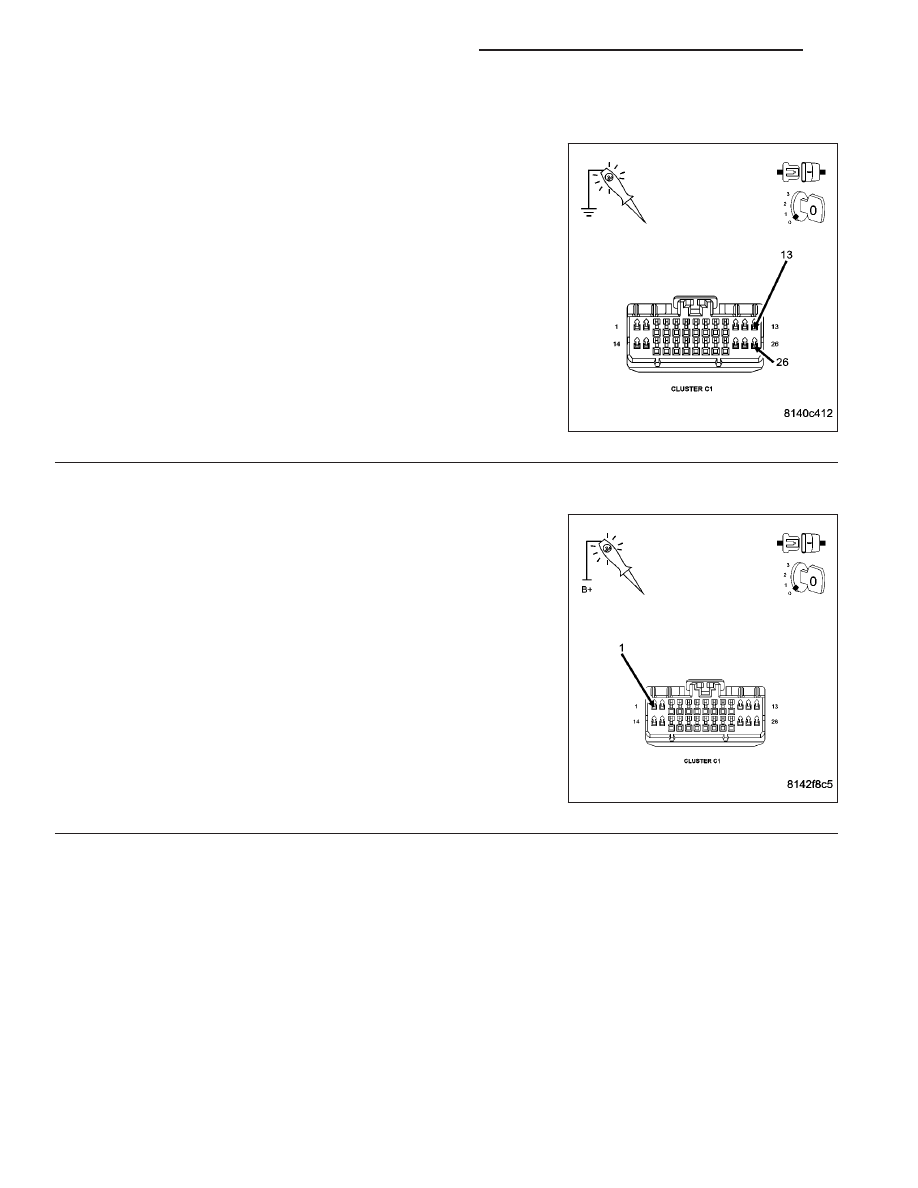

Using a 12-volt test light connected to ground, check both (A924)
Fused B+ circuits in the Cluster connector.

Does the test light illuminate brightly at both terminals?

Yes

>> Go to 4

No

>> Repair the Fused B+ circuits for an open.

Perform BODY VERIFICATION TEST - VER 1. (Refer to 8
- ELECTRICAL/POWER LOCKS - DIAGNOSIS AND
TESTING)

4.

(Z946) GROUND CIRCUIT OPEN

Using a 12-volt test light connected to 12-volts, check the (Z946)
Ground circuit in the Cluster connector.

Does the test light illuminate brightly?

Yes

>> Replace the Instrument Cluster.

Perform BODY VERIFICATION TEST - VER 1. (Refer to 8
- ELECTRICAL/POWER LOCKS - DIAGNOSIS AND
TESTING)

No

>> Repair the (Z946) Ground circuit for an open.

Perform BODY VERIFICATION TEST - VER 1. (Refer to 8
- ELECTRICAL/POWER LOCKS - DIAGNOSIS AND
TESTING)

8N - 44

POWER LOCKS - ELECTRICAL DIAGNOSTICS

ND

*ONE DOOR LOCK INOPERATIVE

ND

POWER LOCKS - ELECTRICAL DIAGNOSTICS

8N - 45

*ONE DOOR LOCK INOPERATIVE (CONTINUED)

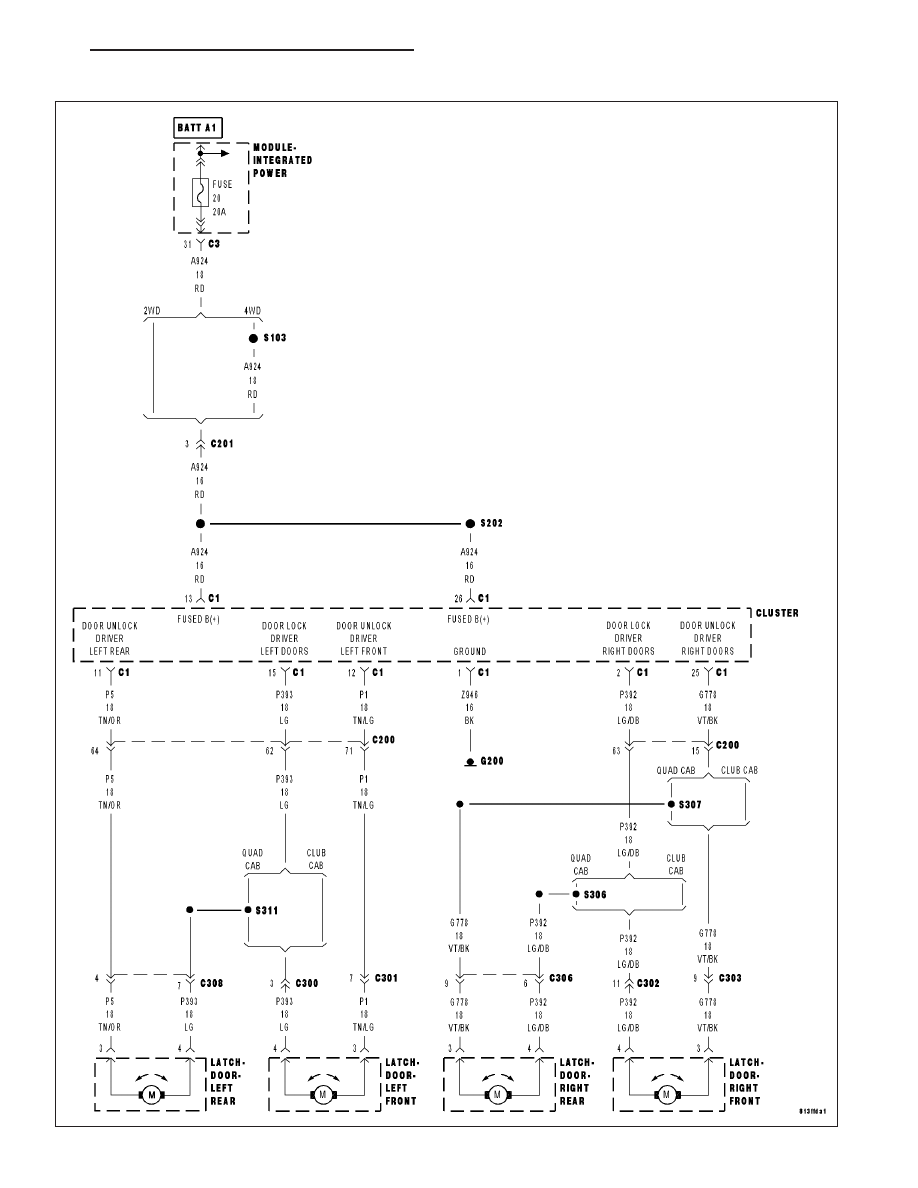

For the Power Door Lock circuit diagram (Refer to 8 - ELECTRICAL/POWER LOCKS - SCHEMATICS AND DIA-
GRAMS).

For a complete wiring diagram Refer to Section 8W.

Possible Causes

DTC’s PRESENT

DOOR LOCK DRIVER OR DOOR UNLOCK DRIVER CIRCUIT OPEN

DOOR LATCH

Diagnostic Test

1.

TEST FOR DIAGNOSTIC TROUBLE CODES

Turn the ignition on.

With the scan tool, record and erase DTC’s

Operate the Driver Door Lock Switch in all positions several times.

Cycle the ignition from on to off 3 times.

Turn the ignition on.

With the scan tool, read the active DTC’s.

Does the scan tool display any Power Door Lock related DTC’s?

No

>> Go To 2

Yes

>> Refer to the Table of Contents in this section to diagnose and repair the DTC’s.

2.

CHECK DOOR LOCK MOTOR CIRCUIT

Turn the ignition off.

Disconnect the inoperative Door Latch connector.

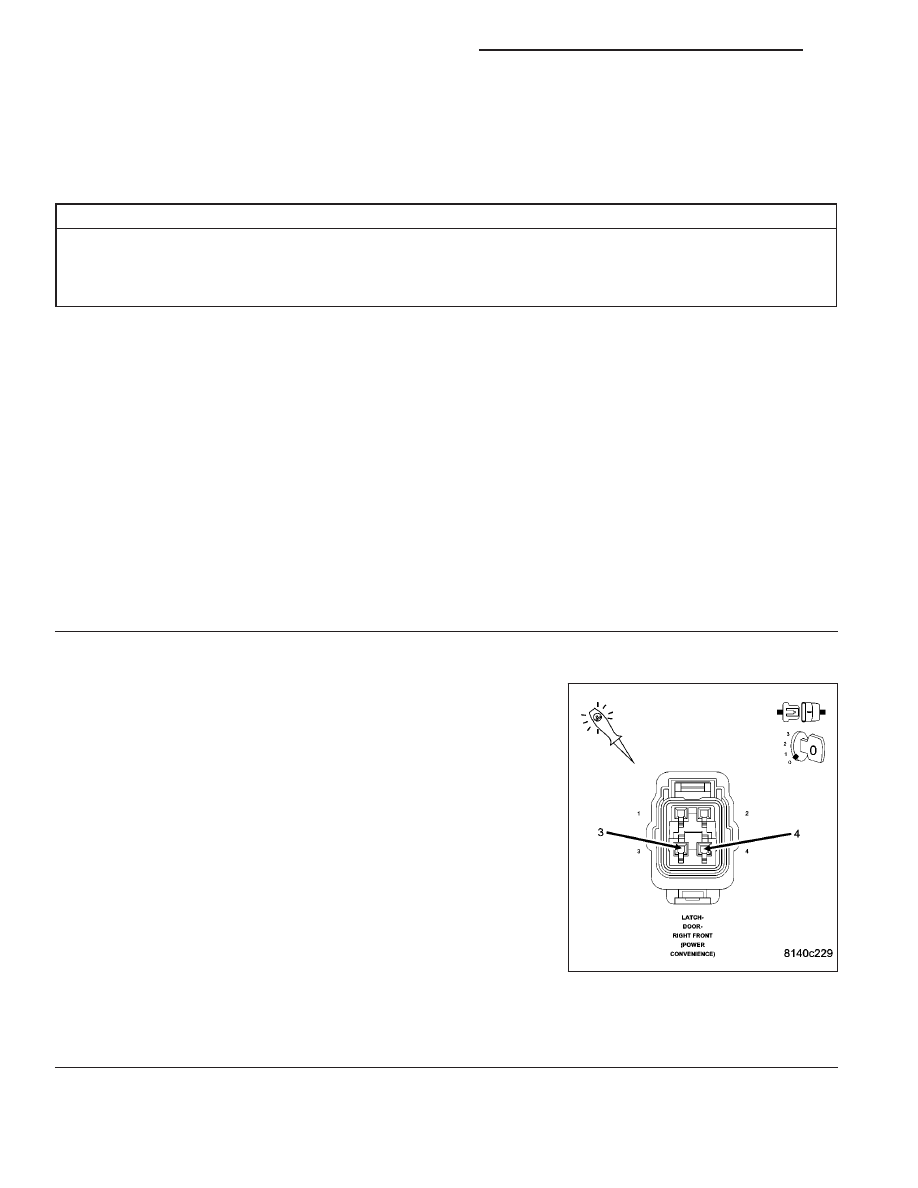

Connect a 12 volt test light between the Door Lock Driver and the
Door Unlock Driver circuits in the latch connector.

NOTE: Graphic shows Right Front Latch – all others similar.
Remove the key from the ignition switch.

Operate the door locks several times in the lock and unlock positions
from a door lock switch and observe the test light.

Does the test light illuminate brightly when the locks are actu-
ated in both directions?

Yes

>> Replace the Door latch.

Perform BODY VERIFICATION TEST - VER 1. (Refer to 8
- ELECTRICAL/POWER LOCKS - DIAGNOSIS AND
TESTING)

No

>> Using the wiring diagram/schematic as a guide, repair the

appropriate Door Lock Driver or Door Unlock Driver circuit for an open.

Perform BODY VERIFICATION TEST - VER 1. (Refer to 8 - ELECTRICAL/POWER LOCKS - DIAGNO-
SIS AND TESTING)
