*DRIVER DOOR UNLOCK OUTPUT CIRCUIT SHORTED TO GROUND (CONTINUED)

2.

CHECK (P1) DOOR UNLOCK DRIVER LEFT FRONT FOR SHORT TO GROUND

NOTE: If only one motor is inoperative when the door locks are actuated, disconnect that motor and retest
to see if the DTC is still present. If it is not, replace the defective motor.

Turn the ignition off.

Disconnect the Cluster C1 connector.

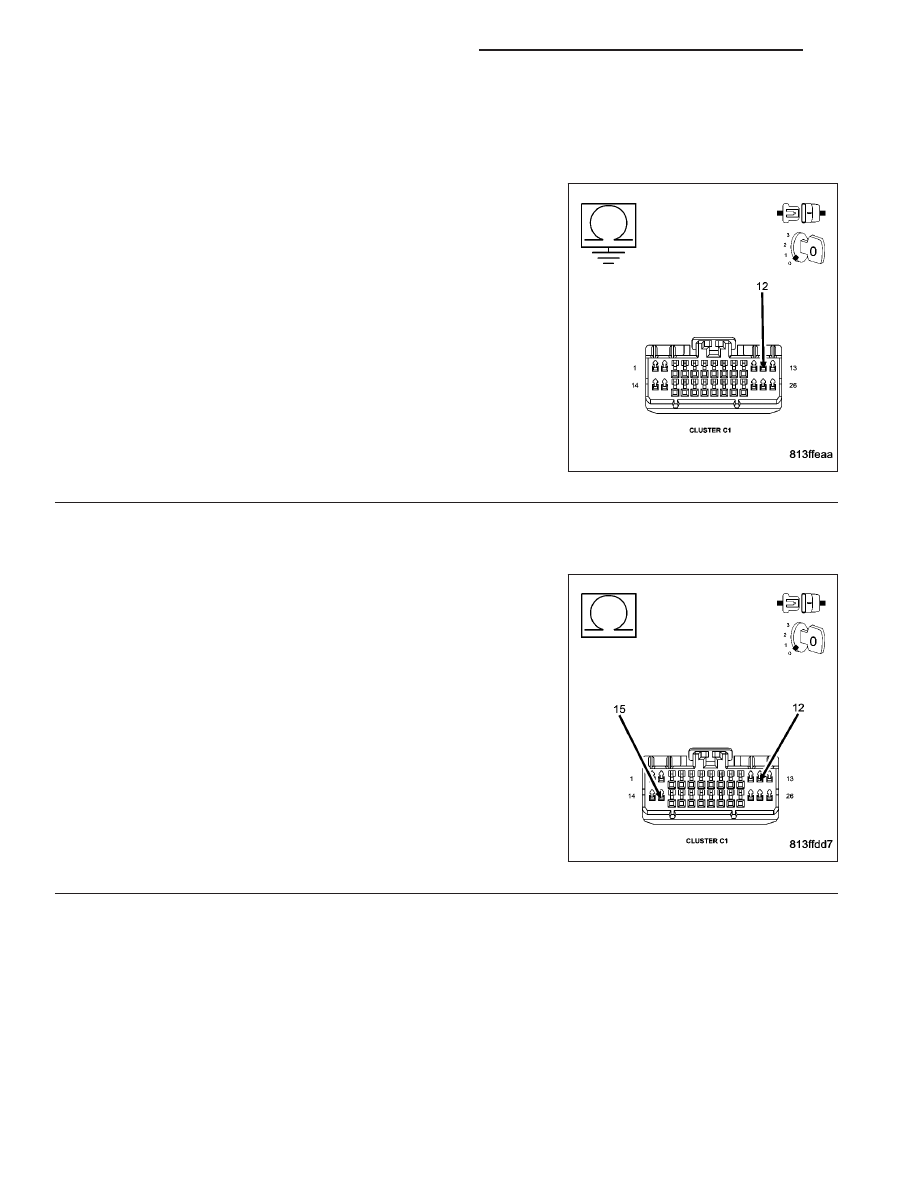

Measure the resistance between ground and the (P1) Door Unlock
Driver Left Front circuit.

Is the resistance below 1000.0 ohms?

No

>> Go To 3

Yes

>> Repair the (P1) Door Unlock Driver Left Front circuit for a

short to ground.

Perform BODY VERIFICATION TEST - VER 1. (Refer to 8
- ELECTRICAL/POWER LOCKS - DIAGNOSIS AND
TESTING)

3.

CHECK THE (P1) DOOR UNLOCK DRIVER LEFT FRONT FOR A SHORT TO THE (P393) DOOR LOCK
DRIVER LEFT DOORS

Measure the resistance between the (P1) Door Unlock Driver Left
Front and the (P393) Door Lock Driver Left Doors circuits.

Is the resistance below 2.0 ohms?

No

>> Go To 4

Yes

>> Repair the (P1) Door Unlock Driver Left Front circuit for a

short to the (P393) Door Lock Driver Left Doors circuit.

Perform BODY VERIFICATION TEST - VER 1. (Refer to 8
- ELECTRICAL/POWER LOCKS - DIAGNOSIS AND
TESTING)

8N - 40

POWER LOCKS - ELECTRICAL DIAGNOSTICS

ND

*DRIVER DOOR UNLOCK OUTPUT CIRCUIT SHORTED TO GROUND (CONTINUED)

4.

CHECK THE (P1) DOOR UNLOCK DRIVER LEFT FRONT CIRCUIT FOR A SHORT TO THE (P5) DOOR
UNLOCK DRIVER LEFT REAR CIRCUIT

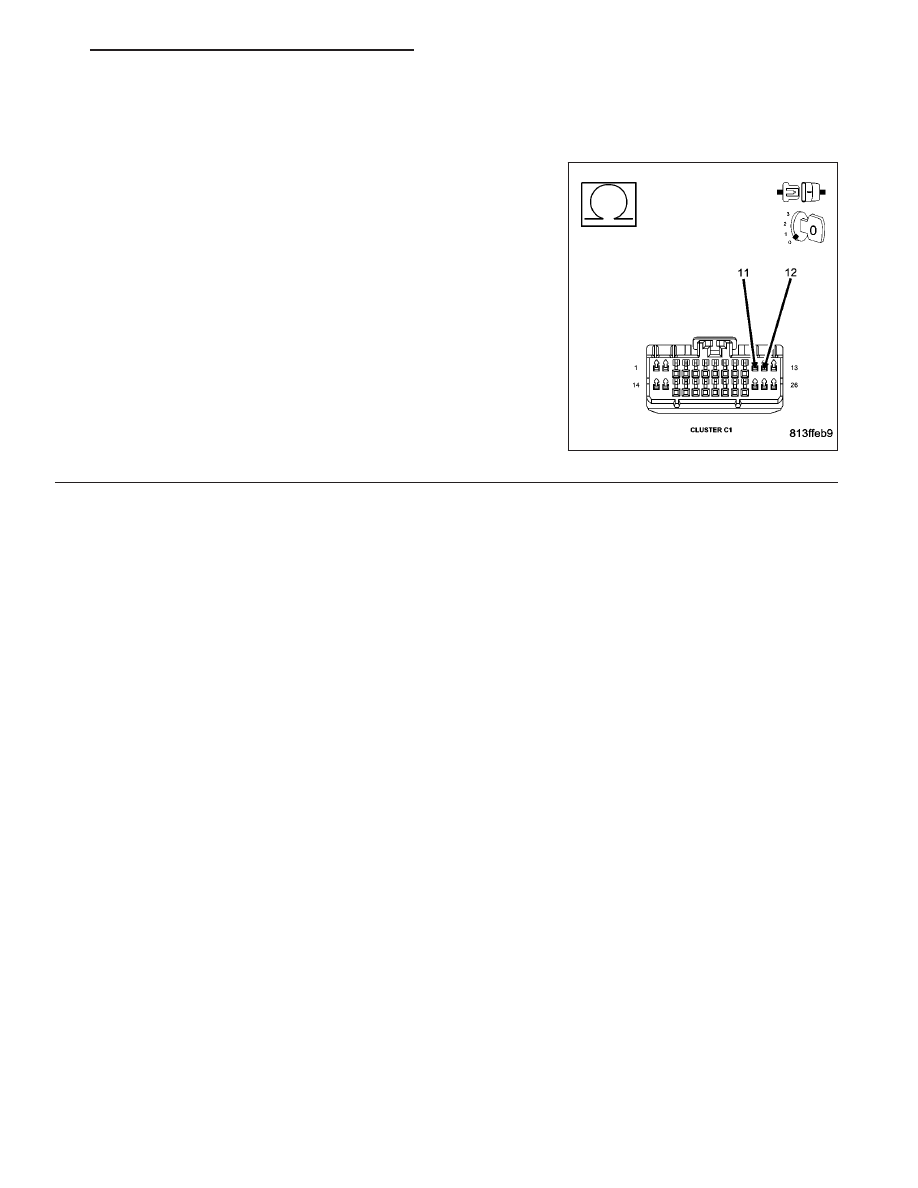

Measure the resistance between the (P1) Door Unlock Driver Left
Front circuit and the (P5) Door Unlock Driver Left Rear circuit.

Is the resistance below 3.0 ohms?

No

>> Replace the Instrument Cluster in accordance with service

information.Perform BODY VERIFICATION TEST - VER 1.
(Refer to 8 - ELECTRICAL/POWER LOCKS - DIAGNOSIS
AND TESTING)

Yes

>> Repair the (P1) Door Unlock Driver Left Front circuit for a

short to the (P5) Door Unlock Driver Left Rear circuit.

Perform BODY VERIFICATION TEST - VER 1. (Refer to 8
- ELECTRICAL/POWER LOCKS - DIAGNOSIS AND
TESTING)

ND

POWER LOCKS - ELECTRICAL DIAGNOSTICS

8N - 41

*ALL DOOR LOCKS INOPERATIVE

8N - 42

POWER LOCKS - ELECTRICAL DIAGNOSTICS

ND

*ALL DOOR LOCKS INOPERATIVE (CONTINUED)

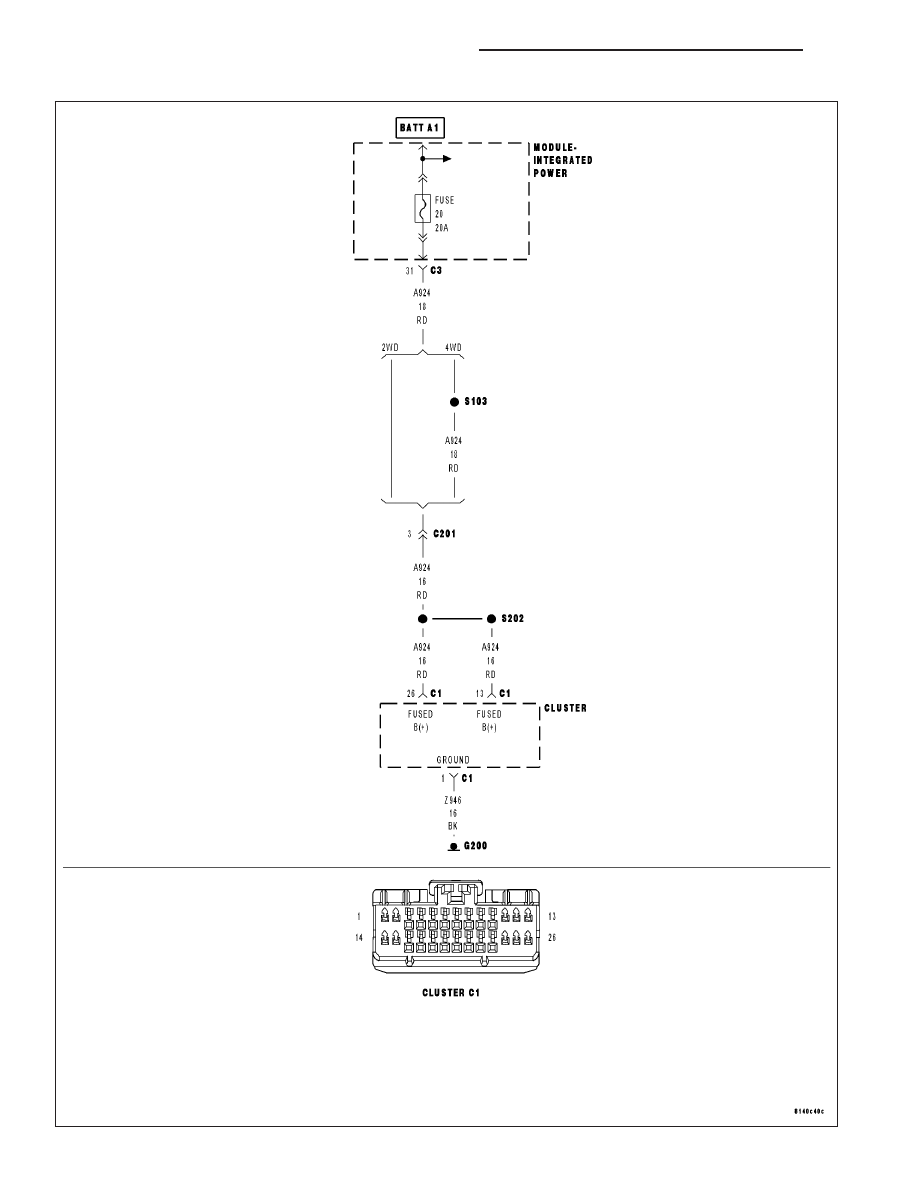

For the Power Door Locks circuit diagram (Refer to 8 - ELECTRICAL/POWER LOCKS - SCHEMATICS AND DIA-
GRAMS).

For a complete wiring diagram Refer to Section 8W.

Possible Causes

DTC PRESENT

FUSE #20 OPEN

(A924) FUSE B+ CIRCUIT OPEN

(Z946) GROUND CIRCUIT OPEN

INSTRUMENT CLUSTER

Diagnostic Test

1.

DTC PRESENT

Turn the ignition on.

With the scan tool , read DTC’s.

Does the scan tool display any Door Lock or Cluster related
DTC’s?

Yes

>> Refer to the Table of Contents in this section and repair

the DTC’s.

No

>> Go To 2

2.

FUSE #20 OPEN

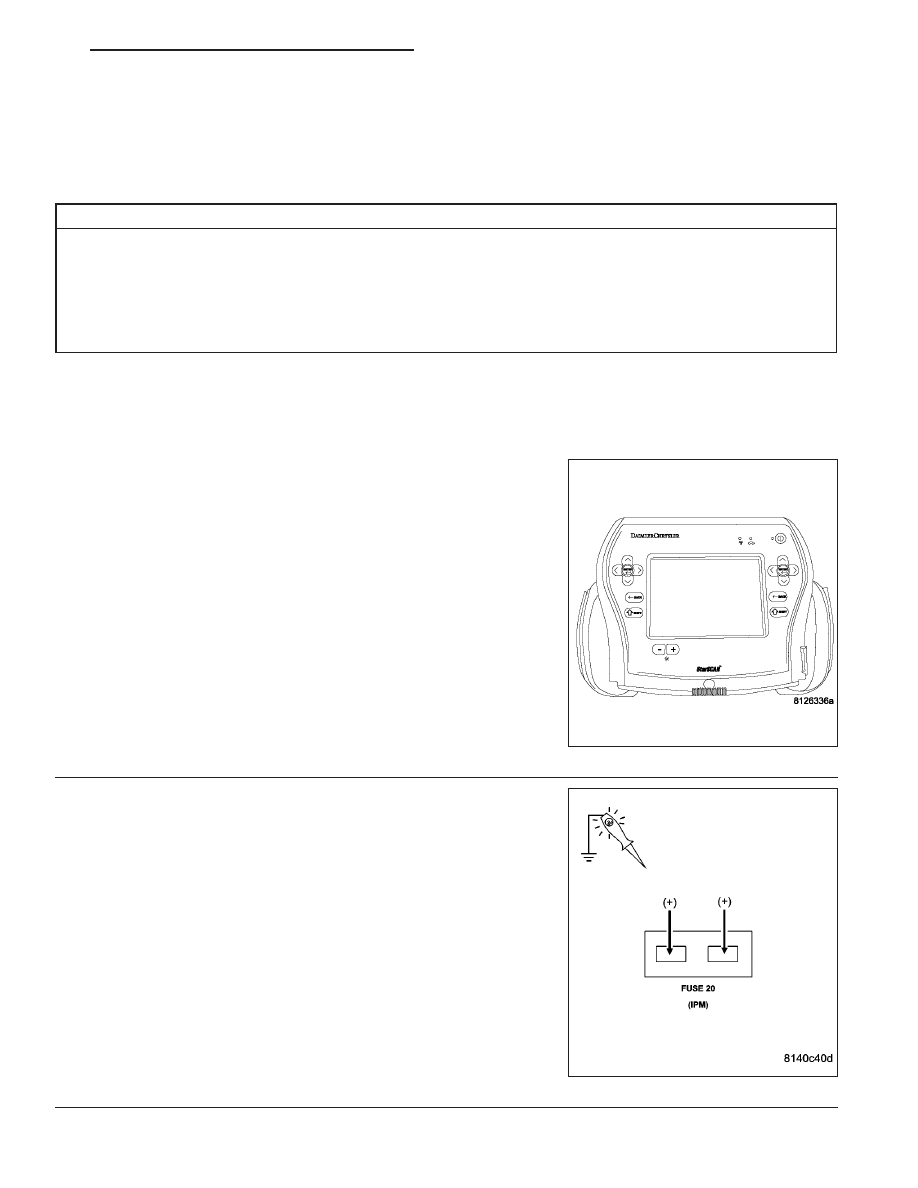

With the fuse installed, test both sides of fuse #20 in the IPM.

Is there 12 volts on both sides of the fuse?

Yes

>> Go To 3

No

>> Replace the fuse if open and retry the system. If the fuse

blows, locate and repair a short to the Instrument Cluster.
The 12 volt supply to the fuse is a bus bar in the IPM.

Perform BODY VERIFICATION TEST - VER 1. (Refer to 8
- ELECTRICAL/POWER LOCKS - DIAGNOSIS AND
TESTING)
