*PASSENGER DOOR LOCK SWITCH INOPERATIVE (CONTINUED)

4.

(G160) PASSENGER DOOR LOCK SWITCH MUX CIRCUIT OPEN

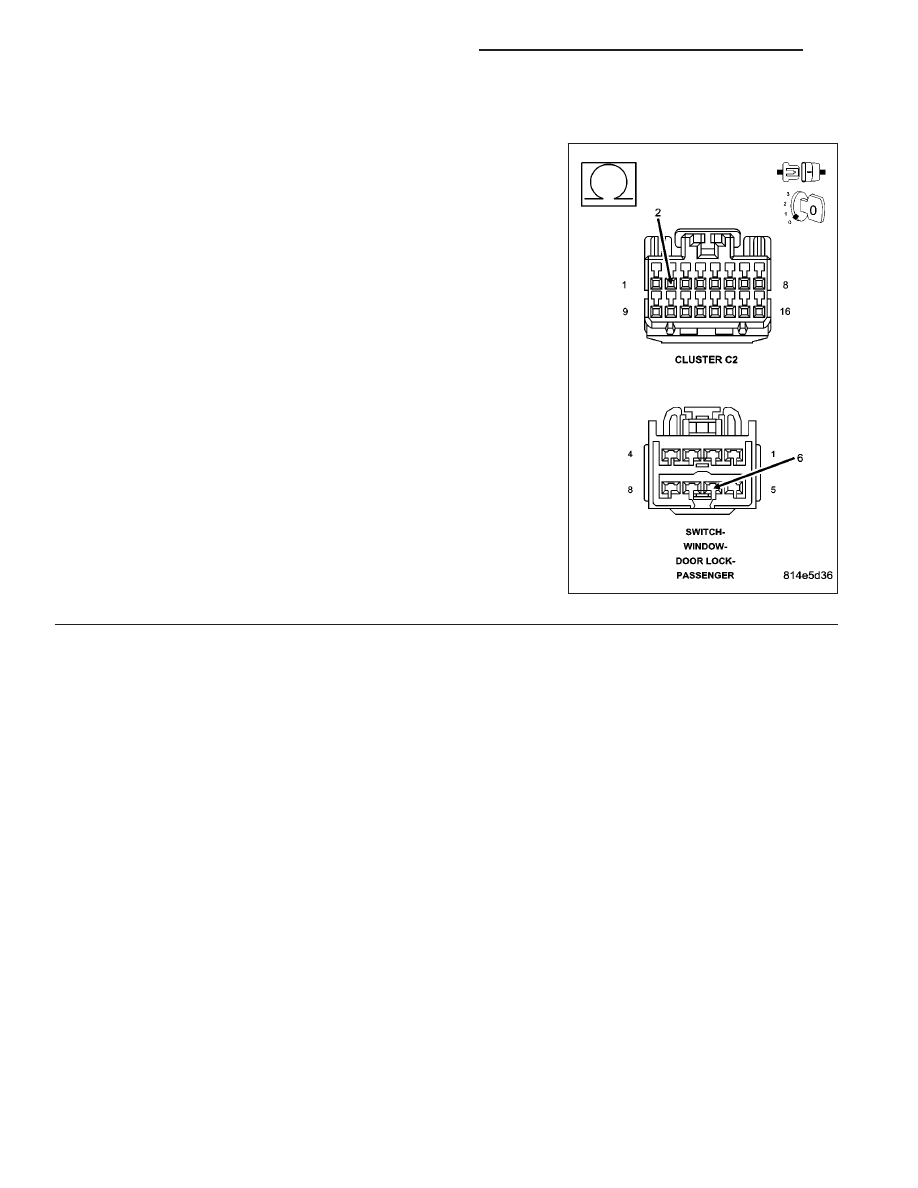

Measure the resistance of the (G160) Passenger Door Lock Switch
Mux circuit between the Cluster C2 connector and the Passenger Win-
dow/Door Lock Switch connector.

Is the resistance below 5.0 ohms?

No

>> Repair the (G160) Passenger Door Lock Switch Mux cir-

cuit for an open.

Perform BODY VERIFICATION TEST - VER 1. (Refer to 8
- ELECTRICAL/POWER LOCKS - DIAGNOSIS AND
TESTING)

Yes

>> Replace the Instrument Cluster.

Perform BODY VERIFICATION TEST - VER 1. (Refer to 8
- ELECTRICAL/POWER LOCKS - DIAGNOSIS AND
TESTING)

8N - 28

POWER LOCKS - ELECTRICAL DIAGNOSTICS

ND

*ALL DOOR LOCK OUTPUT CIRCUIT SHORTED TO GROUND

ND

POWER LOCKS - ELECTRICAL DIAGNOSTICS

8N - 29

*ALL DOOR LOCK OUTPUT CIRCUIT SHORTED TO GROUND (CONTINUED)

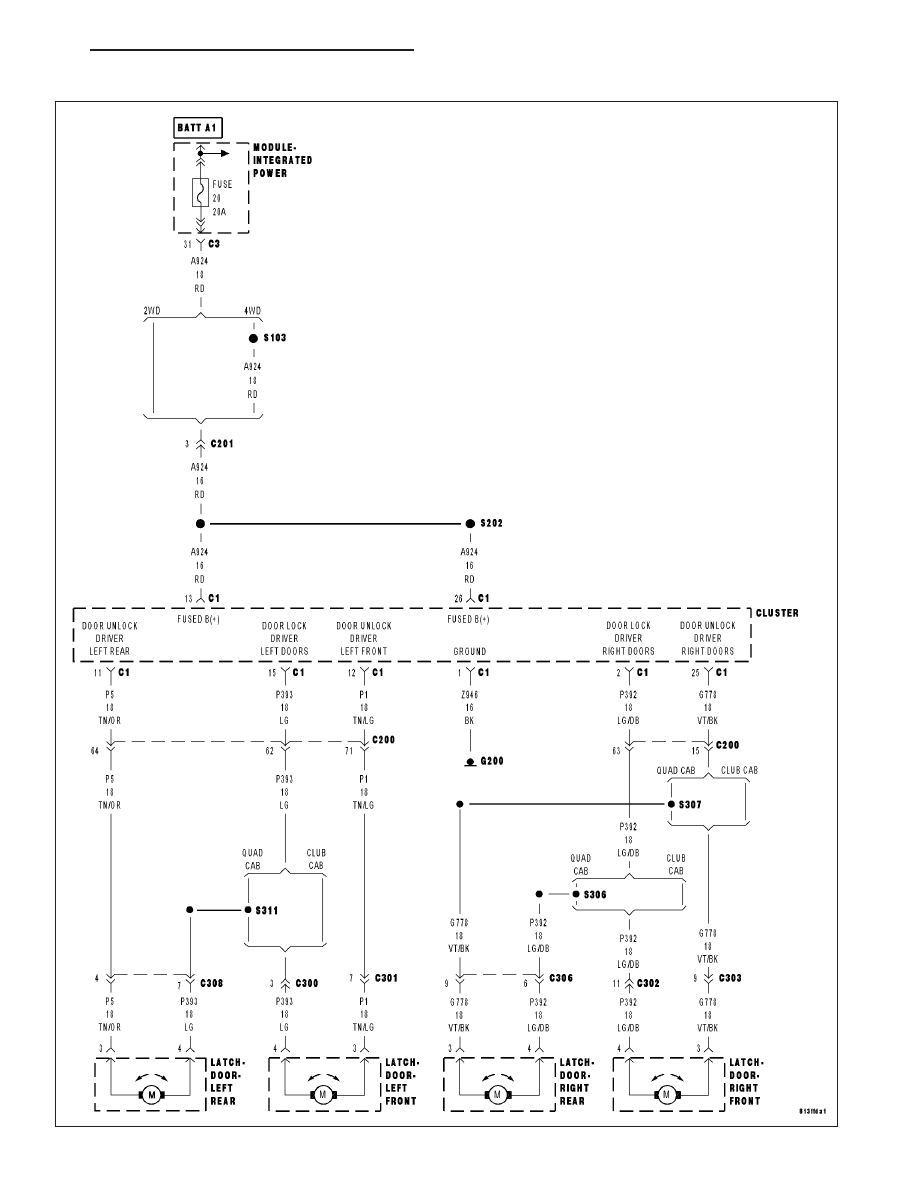

For the Power Door Lock circuit diagram (Refer to 8 - ELECTRICAL/POWER LOCKS - SCHEMATICS AND DIA-
GRAMS).

For a complete wiring diagram Refer to Section 8W.

Possible Causes

(P392) DOOR LOCK DRIVER RIGHT DOORS CIRCUIT SHORT TO GROUND

(P393) DOOR LOCK DRIVER LEFT DOORS CIRCUIT SHORT TO GROUND

(P392) DOOR LOCK DRIVER RIGHT DOORS SHORT TO (G778) DOOR UNLOCK DRIVER RIGHT DOORS

(P393) DOOR LOCK DRIVER LEFT DOORS SHORT TO (P5) DOOR UNLOCK DRIVER LEFT REAR

(P393) DOOR LOCK DRIVER LEFT DOORS SHORT TO (P1) DOOR UNLOCK DRIVER LEFT FRONT

CLUSTER

Theory of Operation

The Door Lock Driver Right Doors circuit and the Door Lock Driver Left Doors circuits are connected together inside
the module. Therefore any circuit that is connected to either one cause this problem.

Diagnostic Test

1.

CHECK FOR TROUBLE CODES.

Turn the ignition on.

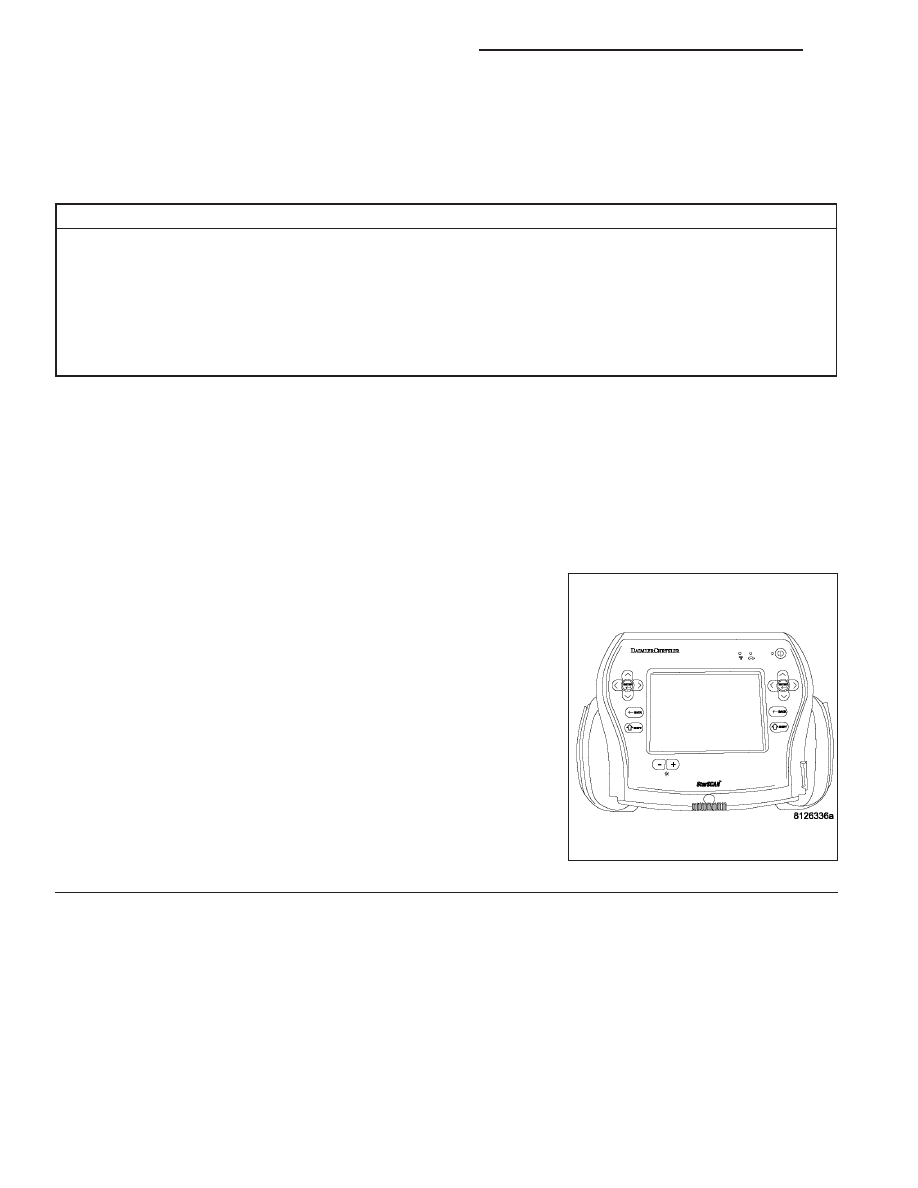

With the scan tool, read DTC’s.

Does the scan tool display and Body related DTC’s?

No

>> Go To 2

Yes

>> Refer to the symptom list and repair any DTC’s before

proceeding.

8N - 30

POWER LOCKS - ELECTRICAL DIAGNOSTICS

ND

*ALL DOOR LOCK OUTPUT CIRCUIT SHORTED TO GROUND (CONTINUED)

2.

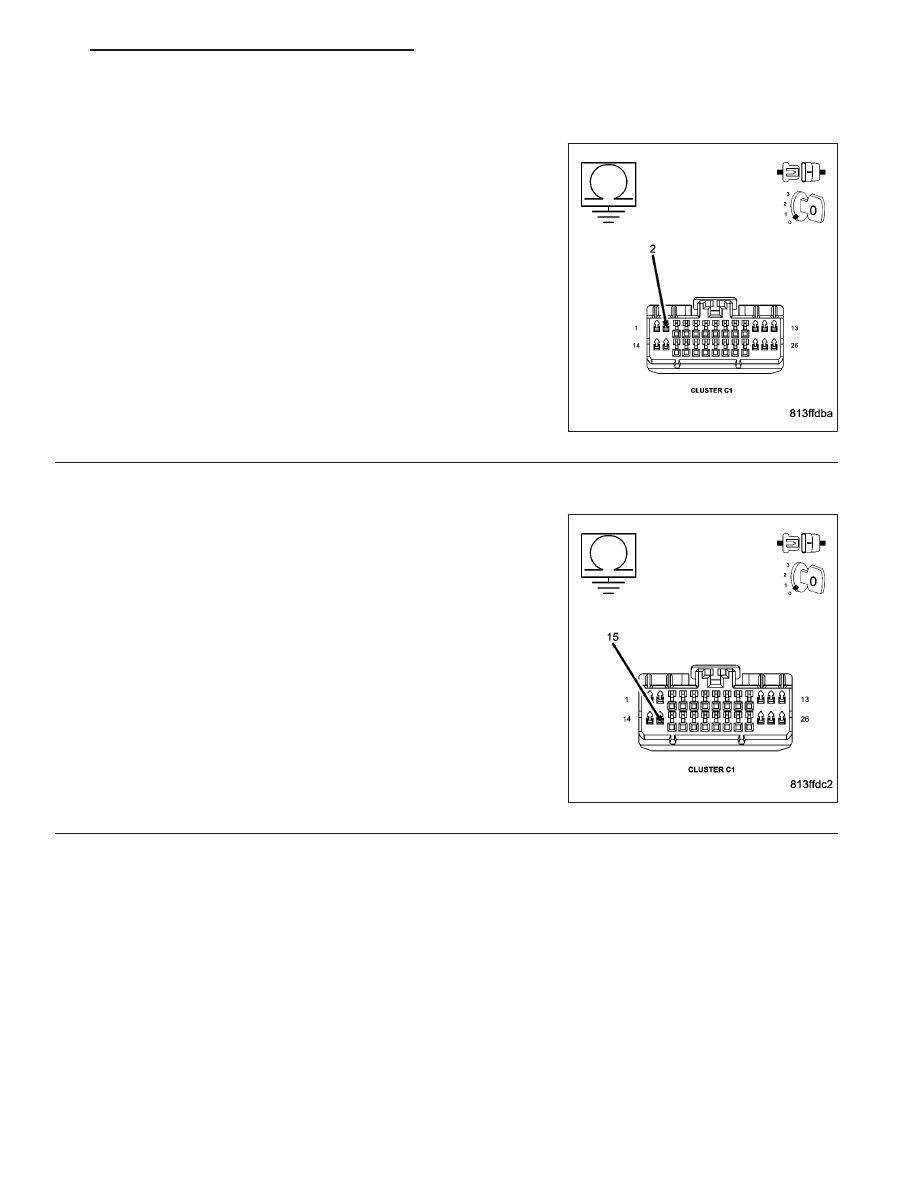

CHECK (P392) DOOR LOCK DRIVER RIGHT DOORS FOR SHORT TO GROUND

Turn the ignition off.

Disconnect the Cluster C1 connector.

Measure the resistance between ground and the (P392) Door Lock
Driver Right Doors circuit.

Is the resistance below 1000.0 ohms?

No

>> Go To 3

Yes

>> Repair the (P392) Door Lock Driver Right Doors circuit for

a short to ground.

Perform BODY VERIFICATION TEST - VER 1. (Refer to 8
- ELECTRICAL/POWER LOCKS - DIAGNOSIS AND
TESTING)

3.

CHECK (P393) DOOR LOCK DRIVER LEFT DOORS CIRCUIT FOR A SHORT TO GROUND

Measure the resistance between ground and the (P393) Door Lock
Driver Left Doors circuit.

Is the resistance below 1000.0 ohms?

No

>> Go To 4

Yes

>> Repair the (P393) Door Lock Driver Left Doors circuit for a

short to ground.

Perform BODY VERIFICATION TEST - VER 1. (Refer to 8
- ELECTRICAL/POWER LOCKS - DIAGNOSIS AND
TESTING)

ND

POWER LOCKS - ELECTRICAL DIAGNOSTICS
