Dodge Dakota (ND). Manual - part 336





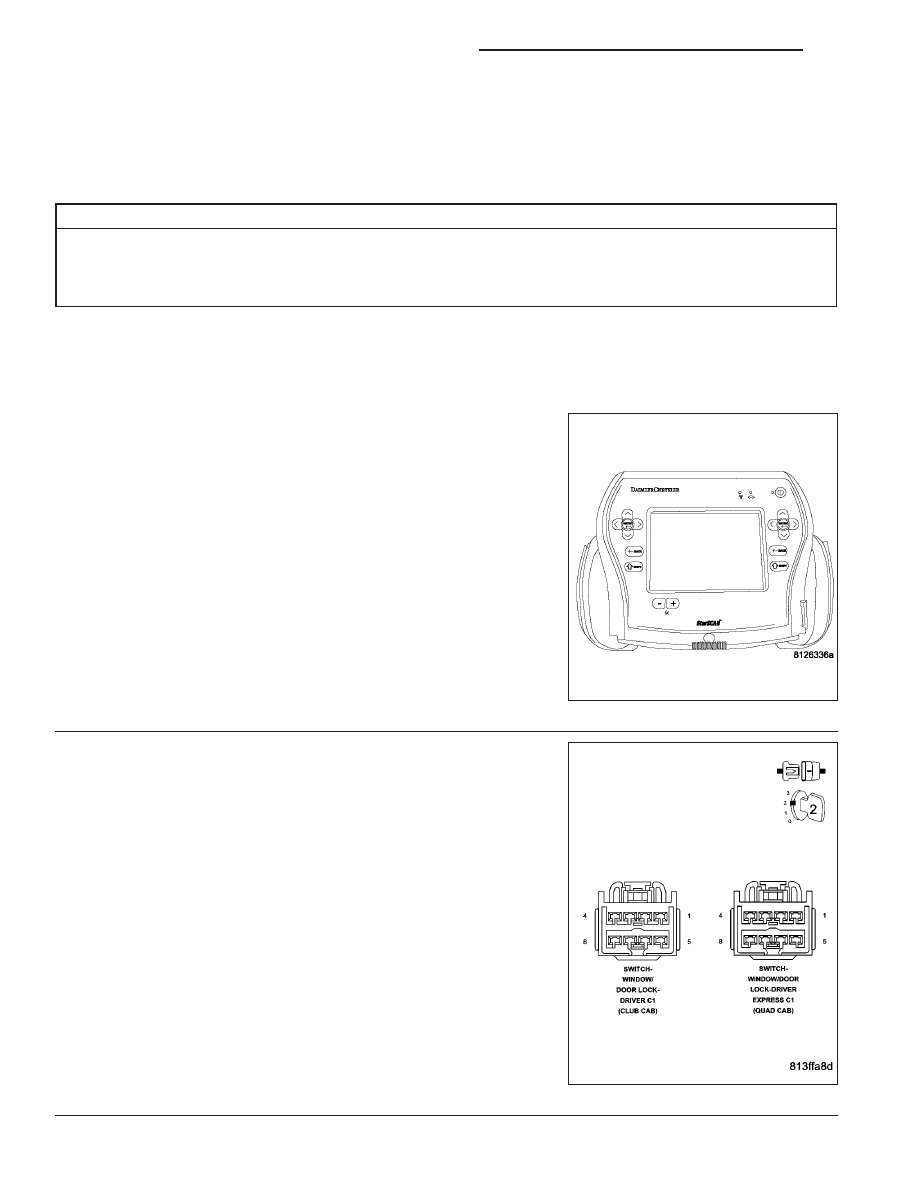

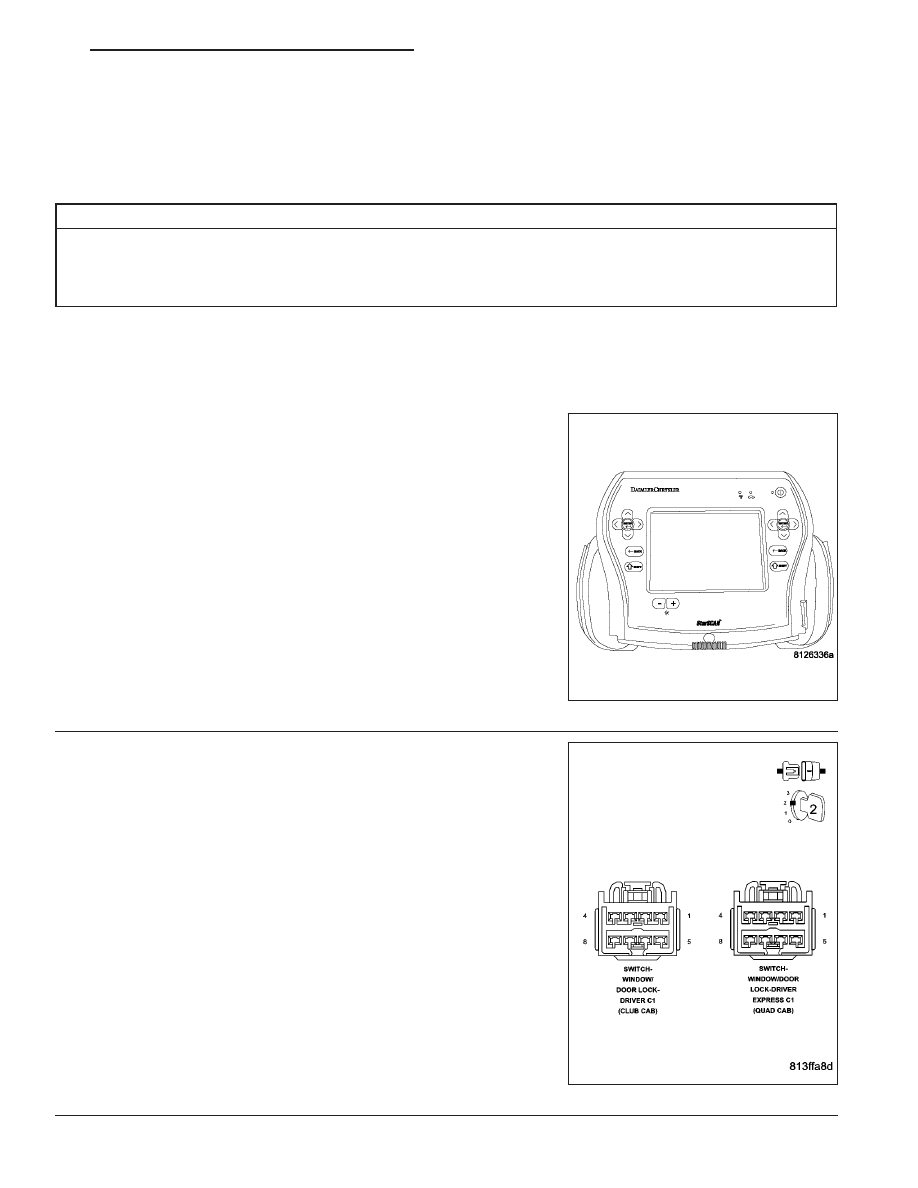

*PASSENGER DOOR LOCK/UNLOCK SWITCH INPUT STUCK LOCK (CONTINUED)

For the Power Door Lock circuit diagram (Refer to 8 - ELECTRICAL/POWER LOCKS - SCHEMATICS AND DIA-
GRAMS)

For a complete wiring diagram Refer to Section 8W.

Possible Causes

(G160) PASSENGER DOOR LOCK SWITCH MUX CIRCUIT PARTIAL SHORT TO GROUND

DOOR LOCK SWITCH STUCK

INSTRUMENT CLUSTER

Diagnostic Test

1.

TEST FOR TROUBLE CODES

Turn the ignition on.

With the scan tool, read DTC’s

Are there any Body related DTC’s?

No

>> Go To 2

Yes

>> Refer to the symptom list and repair any DTC’s before

proceeding.

2.

DOOR LOCK SWITCH SHORTED

Disconnect the Passenger Window/Door Lock Switch connector.

With the scan tool in sensors, read the PASSENGER DOOR LOCK
SWITCH voltage.

Is the voltage approximately 5.0 volts?

Yes

>> Replace the Passenger Window/Door Lock Switch.

Perform BODY VERIFICATION TEST - VER 1. (Refer to 8
- ELECTRICAL/POWER LOCKS - DIAGNOSIS AND
TESTING)

No

>> Go To 3

8N - 20

POWER LOCKS - ELECTRICAL DIAGNOSTICS

ND

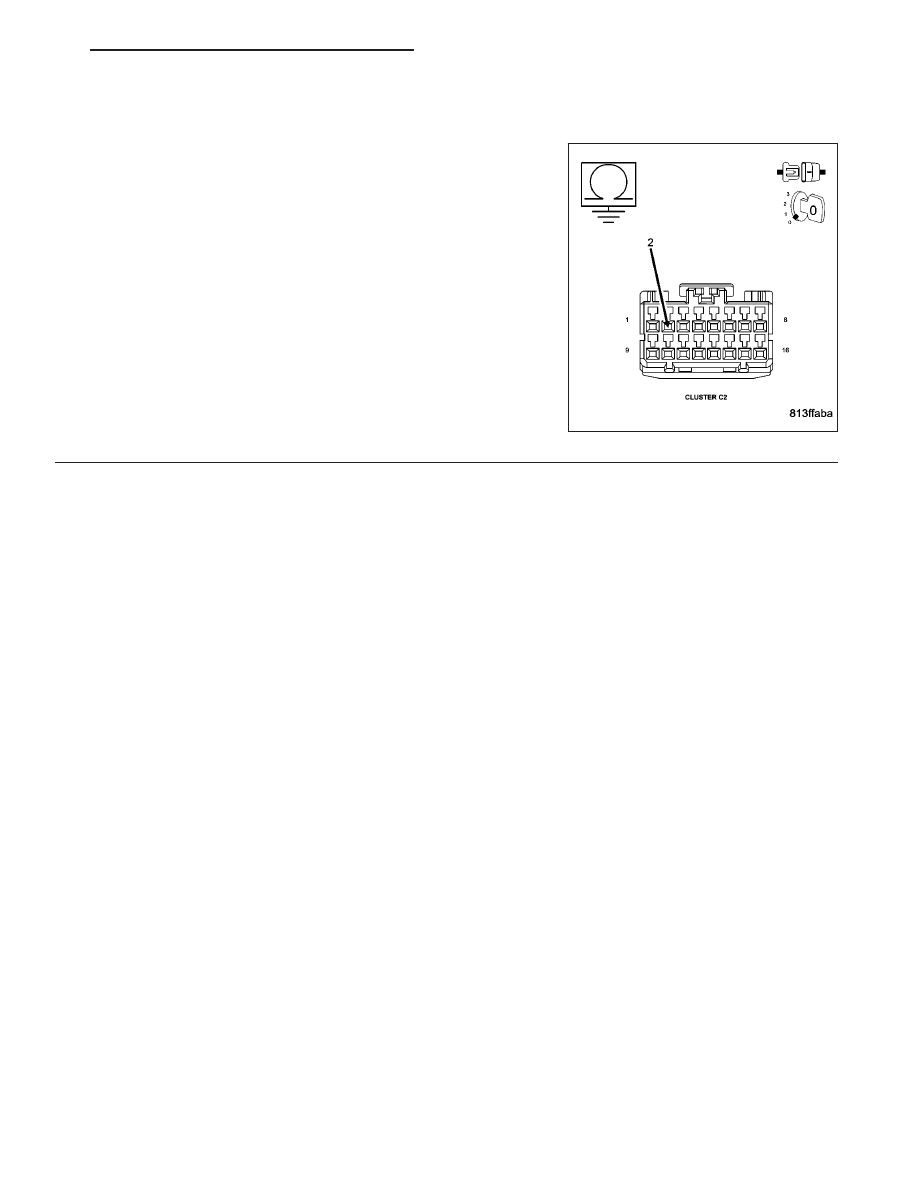

*PASSENGER DOOR LOCK/UNLOCK SWITCH INPUT STUCK LOCK (CONTINUED)

3.

(G160) PASSENGER DOOR LOCK SWITCH MUX CIRCUIT PARTIAL SHORT TO GROUND

Turn the ignition off.

Disconnect the Cluster C2 connector.

Measure the resistance between ground and the (G160) Passenger
Door Lock Switch Mux circuit.

Is the resistance below 10000.0 ohms?

Yes

>> Repair the (G160) Passenger Door Lock Switch Mux cir-

cuit for a short to ground.

Perform BODY VERIFICATION TEST - VER 1. (Refer to 8
- ELECTRICAL/POWER LOCKS - DIAGNOSIS AND
TESTING)

No

>> Replace the Instrument Cluster.

Perform BODY VERIFICATION TEST - VER 1. (Refer to 8
- ELECTRICAL/POWER LOCKS - DIAGNOSIS AND
TESTING)

ND

POWER LOCKS - ELECTRICAL DIAGNOSTICS

8N - 21

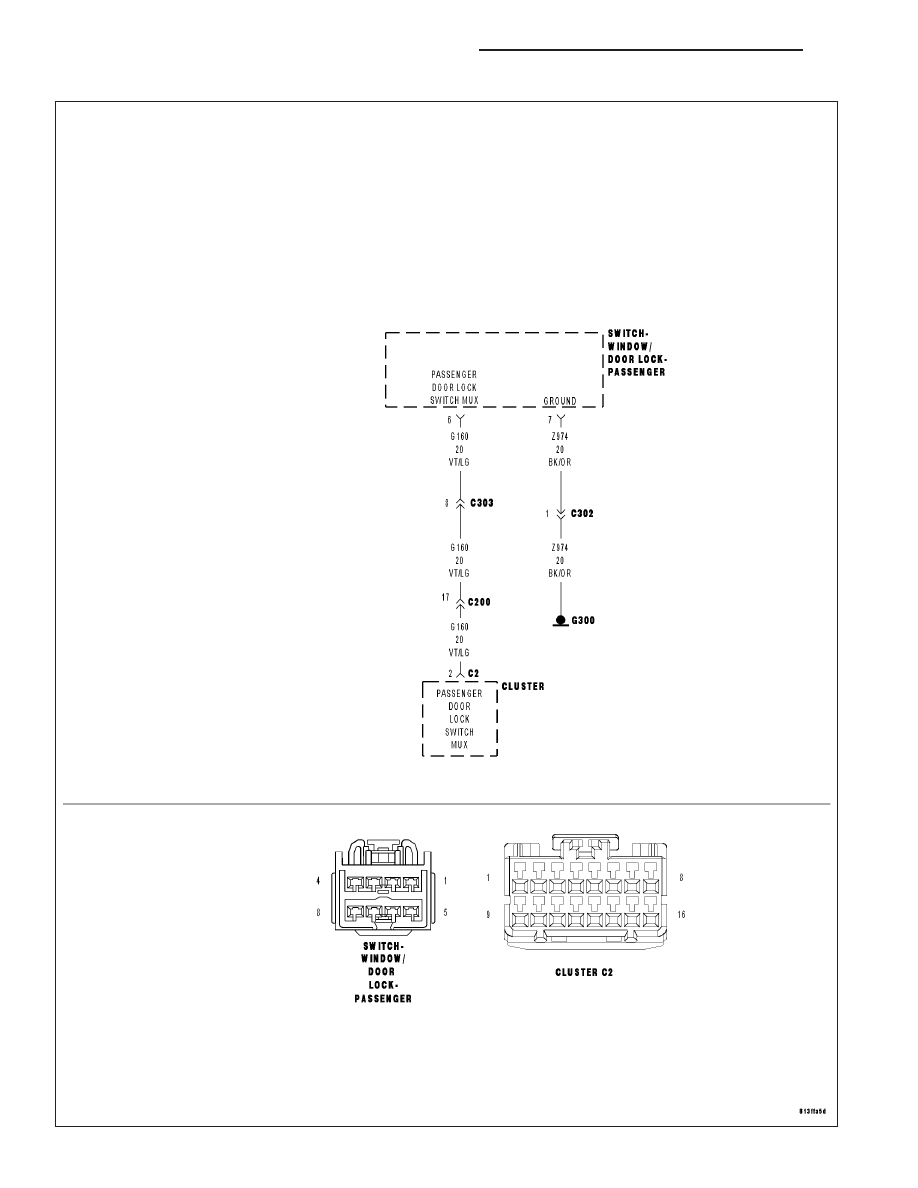

*PASSENGER DOOR LOCK/UNLOCK SWITCH INPUT STUCK LOCK

8N - 22

POWER LOCKS - ELECTRICAL DIAGNOSTICS

ND

*PASSENGER DOOR LOCK/UNLOCK SWITCH INPUT STUCK LOCK (CONTINUED)

For the Power Door Lock circuit diagram (Refer to 8 - ELECTRICAL/POWER LOCKS - SCHEMATICS AND DIA-
GRAMS)

For a complete wiring diagram Refer to Section 8W.

Possible Causes

(G160) PASSENGER DOOR LOCK SWITCH MUX CIRCUIT PARTIAL SHORT TO GROUND

DOOR LOCK SWITCH STUCK

INSTRUMENT CLUSTER

Diagnostic Test

1.

TEST FOR TROUBLE CODES

Turn the ignition on.

With the scan tool, read DTC’s.

Are there any Body related DTC’s?

No

>> Go To 2

Yes

>> Refer to the symptom list and repair any DTC’s before

proceeding.

2.

DOOR LOCK SWITCH SHORTED

Disconnect the Passenger Window/Door Lock Switch connector.

With the scan tool in sensors, read the PASSENGER DOOR LOCK
SWITCH voltage.

Is the voltage approximately 5.0 volts?

Yes

>> Replace the Passenger Window/Door Lock Switch.

Perform BODY VERIFICATION TEST - VER 1. (Refer to 8
- ELECTRICAL/POWER LOCKS - DIAGNOSIS AND
TESTING)

No

>> Go To 3

ND

POWER LOCKS - ELECTRICAL DIAGNOSTICS

8N - 23
