Dodge Dakota (ND). Manual - part 238

5. Raise the vehicle on a hoist, (Refer to LUBRICA-

TION & MAINTENANCE/HOISTING - STANDARD
PROCEDURE)

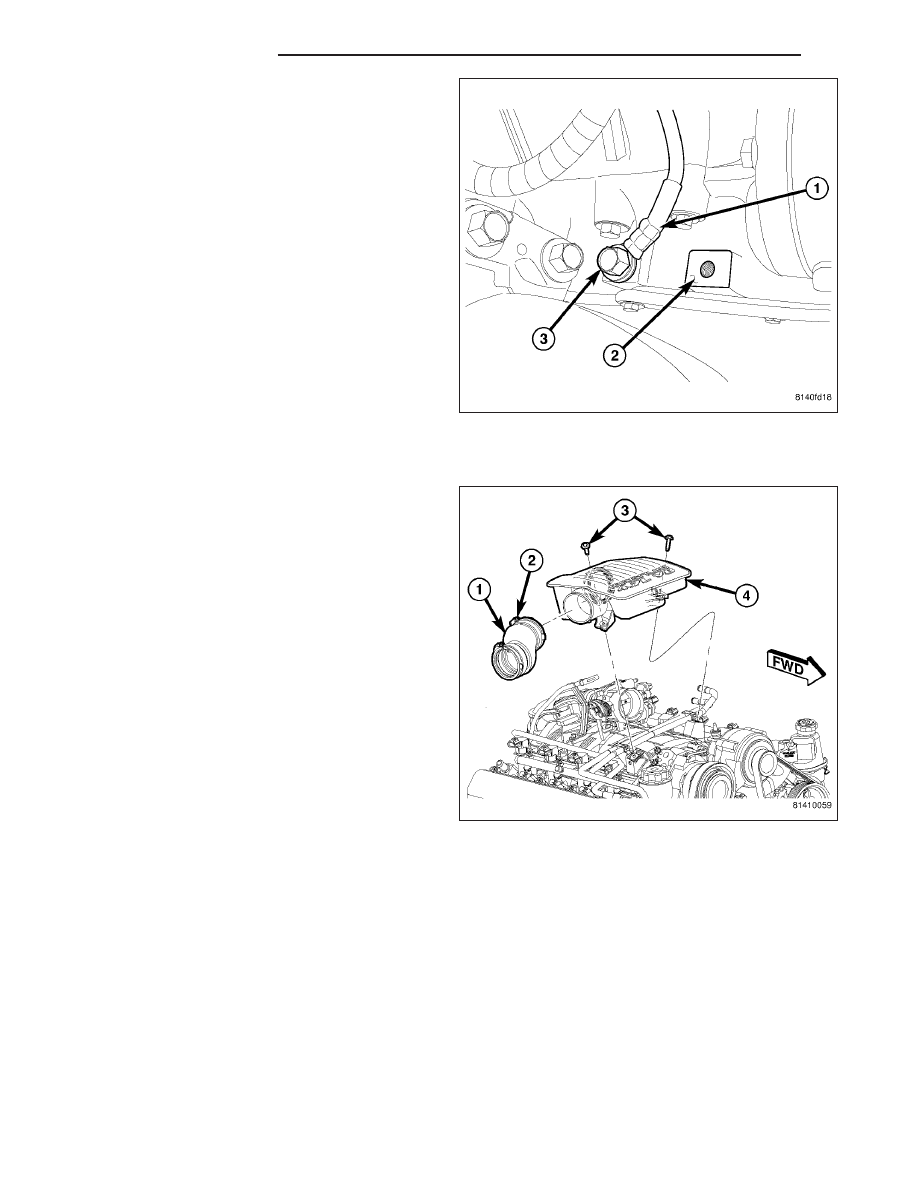

6. Remove the bolt (3) securing the negative cable (1)

to the engine (2).

7. Separate the cable from the engine harness con-

duit.

8. Remove the battery negative cable from the

vehicle.

POSITIVE

1. Turn the ignition switch to the Off position. Be cer-

tain that all electrical accessories are turned off.

2. Disconnect and isolate the battery negative cable.

3. Loosen the band clamp (2) on the air inlet tube (1)

and remove the bolts (3) from the air intake reso-
nator (4). Remove the resonator from the vehicle.

8F - 22

BATTERY SYSTEM

ND

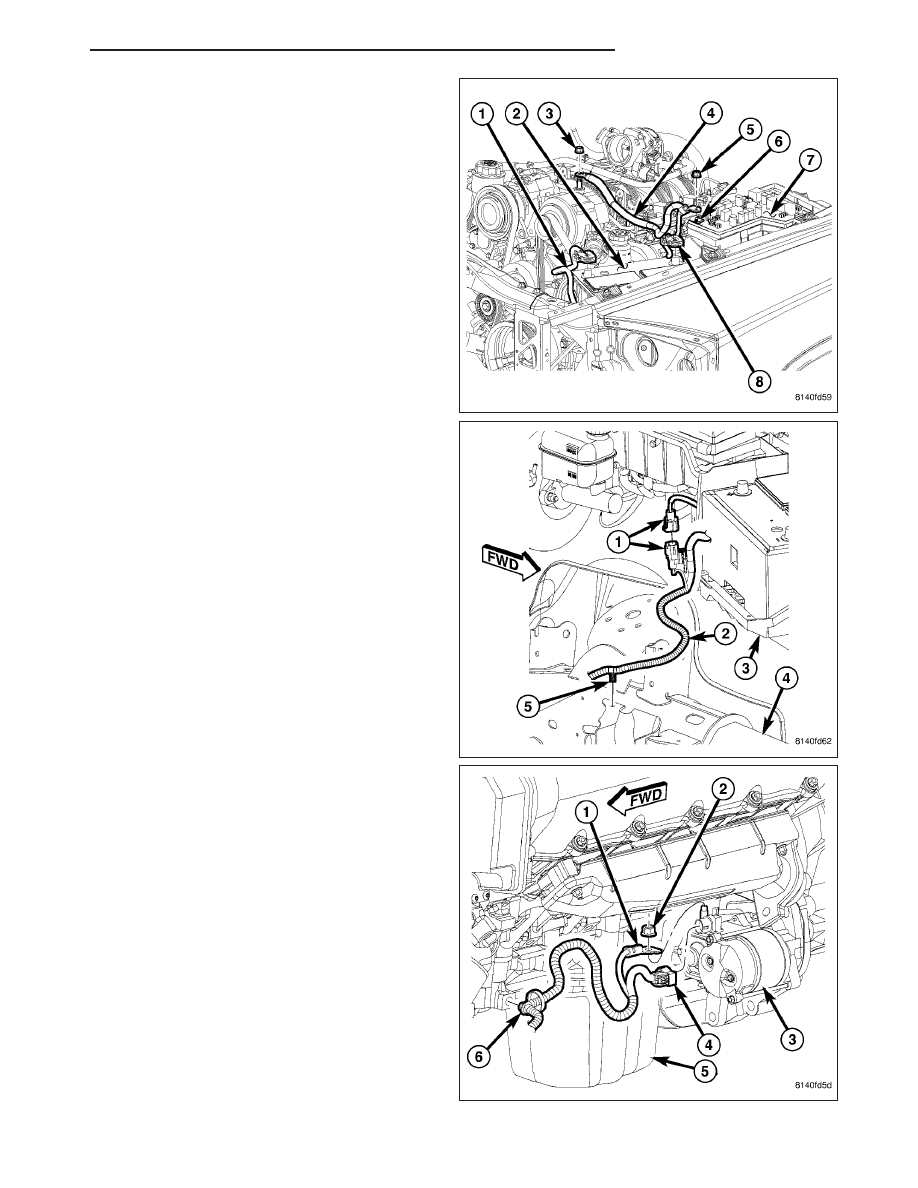

4. Disconnect the battery positive cable terminal

clamp (8).

5. Remove the nut (5) securing the cable to the Inte-

grated Power Module (IPM) (7) stud (6).

6. Lift the terminal cap and remove the nut (3) secur-

ing the cable (4) to the alternator.

7. Disconnect the starter solenoid wire harness con-

nector (1).

8. Disconnect the battery cable retaining pushpin (5)

securing the cable to the left frame rail (4).

9. Raise the vehicle on a hoist, (Refer to LUBRICA-

TION & MAINTENANCE/HOISTING - STANDARD
PROCEDURE).

10. Remove the nut (2) securing the cable (1) to the

starter solenoid (3).

11. Disconnect the battery cable retaining pushpin (6)

securing the cable to the engine block.

12. Lower the vehicle.

13. Remove the battery positive cable from the

vehicle.

ND

BATTERY SYSTEM

8F - 23

INSTALLATION

NEGATIVE

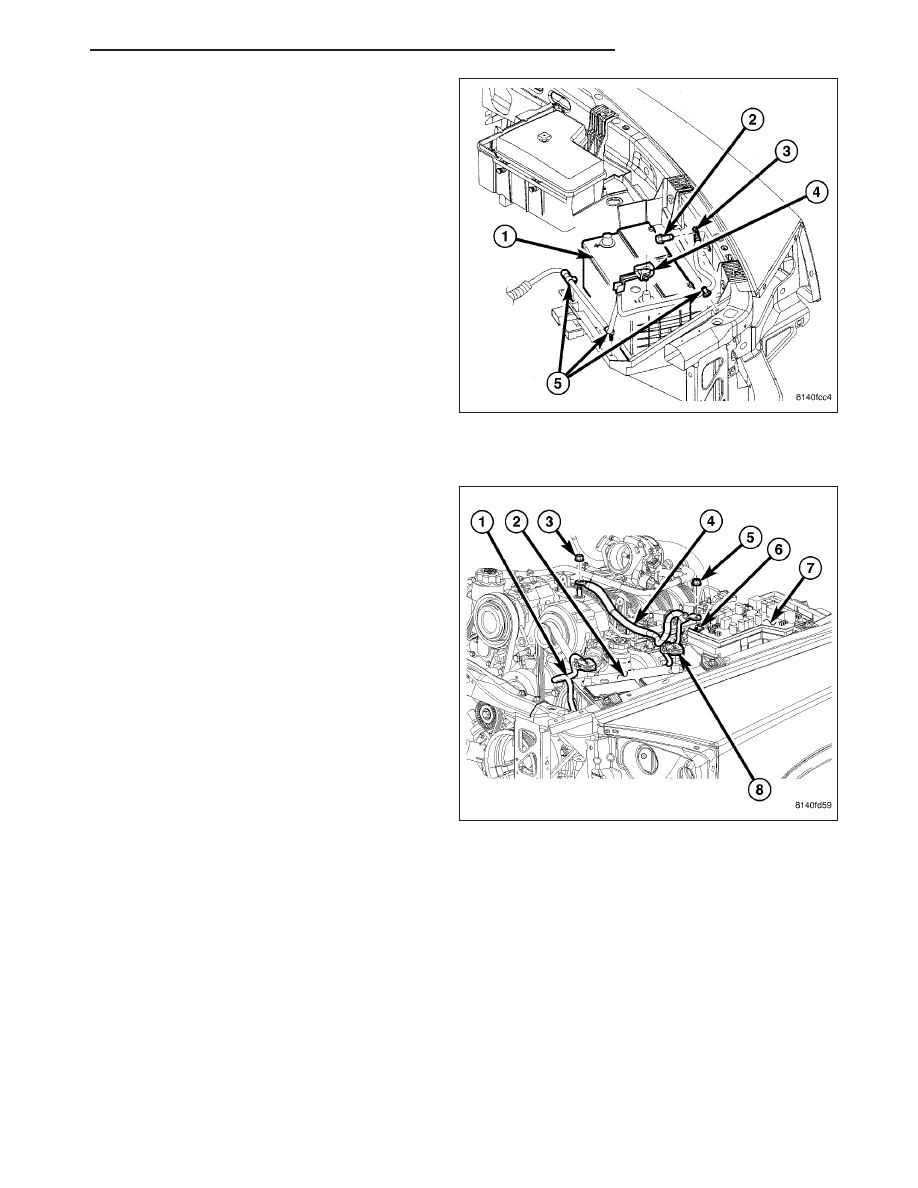

1. Position the battery negative cable (4) in the vehi-

cle and into the engine harness conduit.

2. One at a time, install the battery cable retaining

pushpins (5) , fasteners and routing clips until the
cable is secure in the vehicle.

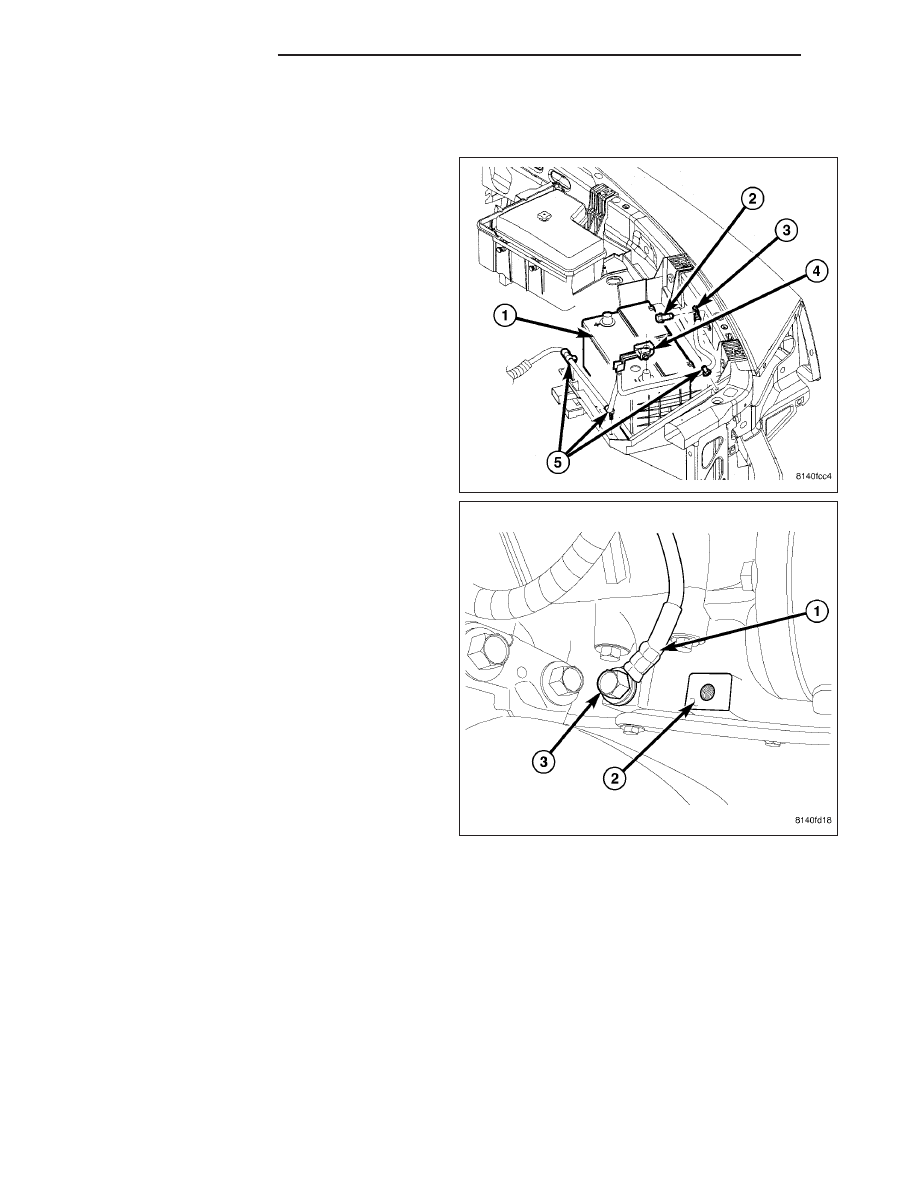

3. Install the bolt (2) securing the negative cable eye-

let (3) to the left front fender.

4. Raise the vehicle on a hoist, (Refer to LUBRICA-

TION & MAINTENANCE/HOISTING - STANDARD
PROCEDURE).

5. Install the bolt (3) securing the negative cable (1)

to the engine block (2).

8F - 24

BATTERY SYSTEM

ND

6. Lower the vehicle.

7. Connect the battery negative cable terminal clamp

(4).

8. Check the vehicle for normal operation.

POSITIVE

1. Position the battery positive cable (4 and 8) in the

vehicle.

2. Install the nut (5) securing the cable to the Inte-

grated Power Module (IPM) (7) stud (6).

3. Install the nut (3) securing the cable (4) to the

alternator.

ND

BATTERY SYSTEM

8F - 25
