*NO RESPONSE FROM ABS (ANTILOCK BRAKE MODULE)

8E - 104

ELECTRONIC CONTROL MODULES - ELECTRICAL DIAGNOSTICS

ND

*NO RESPONSE FROM ABS (ANTILOCK BRAKE MODULE) (CONTINUED)

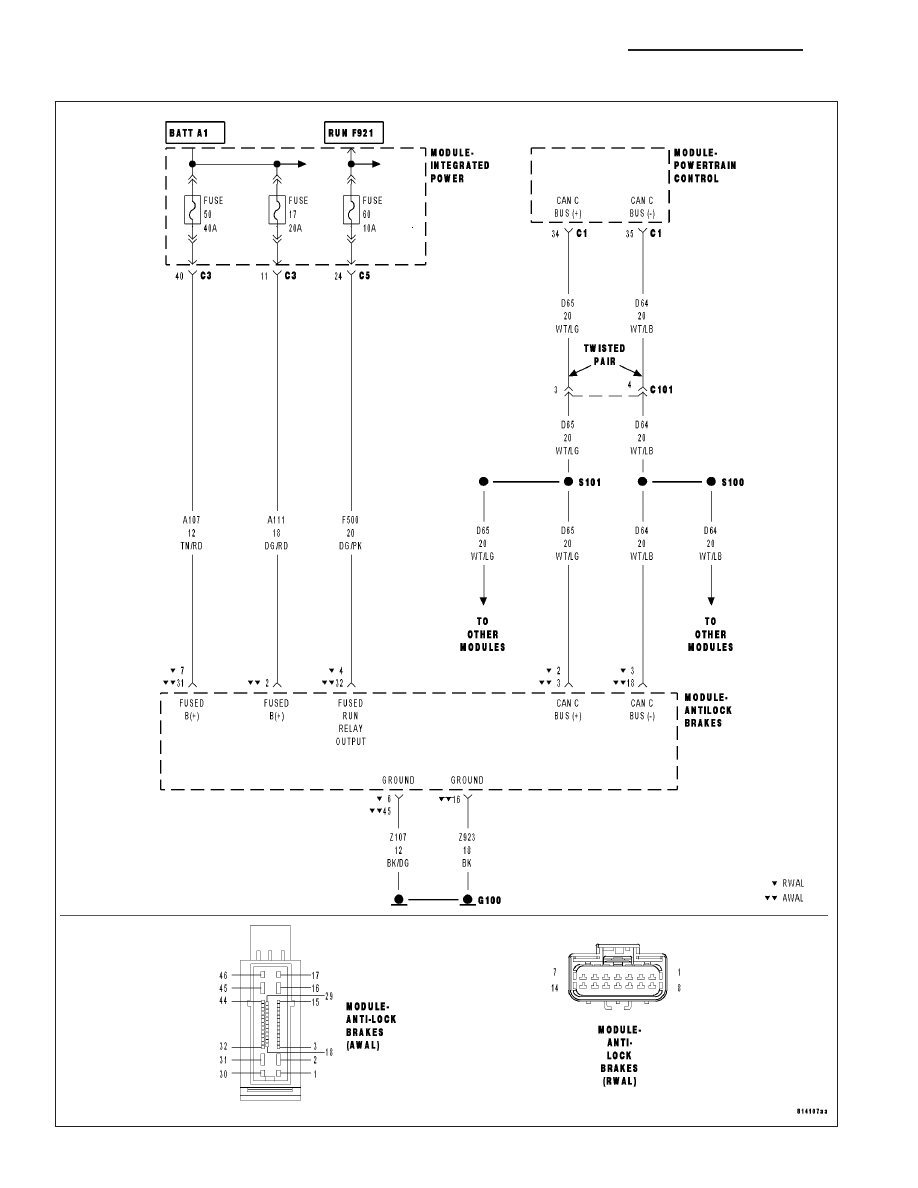

For a complete wiring diagram Refer to Section 8W.

Possible Causes

(A107) (A111) FUSED B(+) CIRCUIT OPEN OR SHORTED

(Z107) (Z923) GROUND CIRCUIT OPEN

(F500) FUSED RUN RELAY OUTPUT CIRCUIT OPEN OR SHORTED

(D65) CAN C BUS (+) CIRCUIT OPEN

(D64) CAN C BUS (-) CIRCUIT OPEN

ANTILOCK BRAKE MODULE

Diagnostic Test

1.

TEST FOR INTERMITTENT CONDITION

Turn the ignition on.

NOTE: Ensure the IOD fuse is installed and battery voltage is between 10.0 and 16.0 volts.
With the scan tool, select ECU view.

NOTE: A red X will be next to the module that is not communicating, indicating that the module is not active
on the Bus network. A green check indicates that the module is active on the Bus network.

NOTE: Check the FCM for any active CAN C hardware DTCs, perform DTC before proceeding.

Does the scan tool display a red X next to the module?

Yes

>> Go To 2

No

>> The no response condition is not present at this time. Using the wiring diagram/schematic as a guide,

inspect the wiring for chafed, pierced, pinched, and partially broken wires and the wiring harness con-
nectors for broken, bent , pushed out, and corroded terminals.

ND

ELECTRONIC CONTROL MODULES - ELECTRICAL DIAGNOSTICS

8E - 105

*NO RESPONSE FROM ABS (ANTILOCK BRAKE MODULE) (CONTINUED)

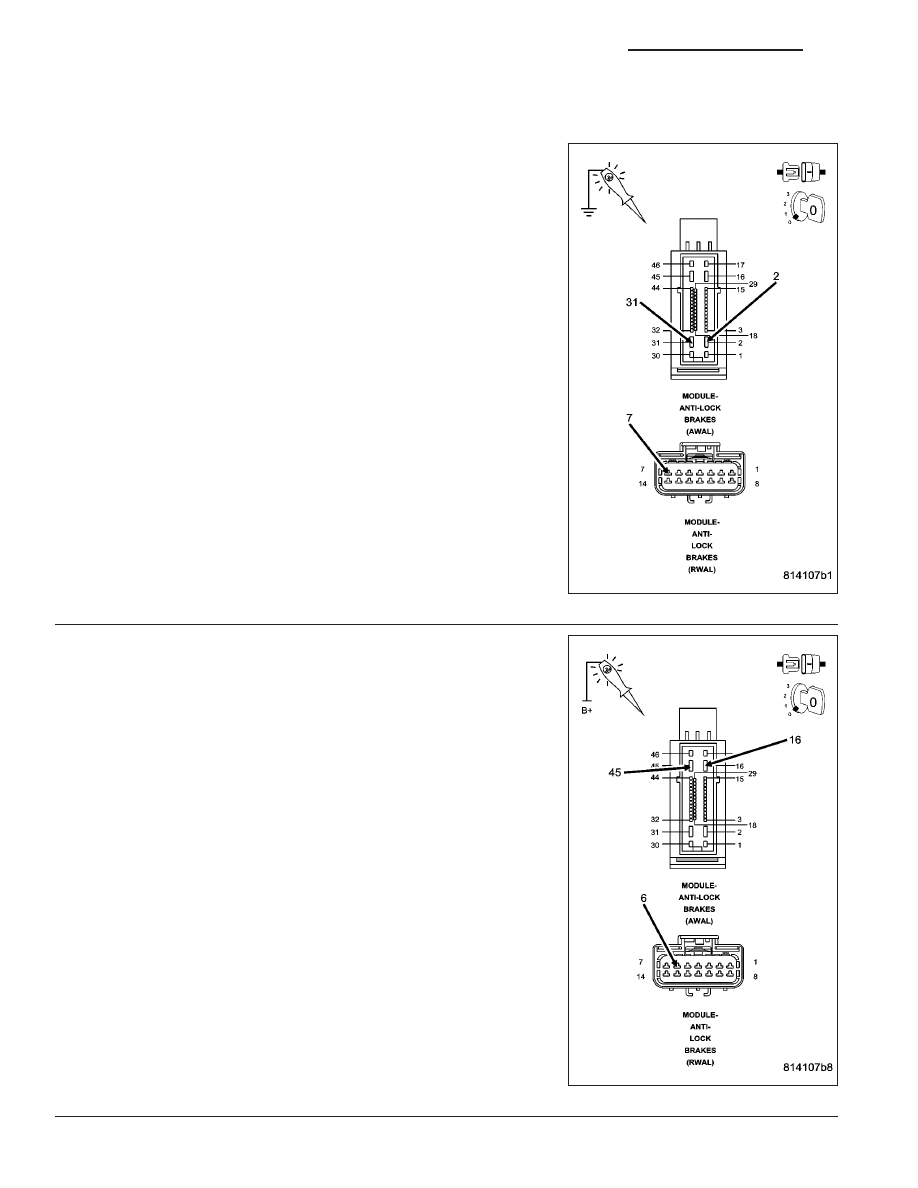

2.

(A107) (A111) FUSED B(+) CIRCUIT OPEN OR SHORTED

Turn the ignition off.

Disconnect the Antilock Brake Module harness connector.

Using a 12-volt test light connected to ground, check each (A107) and
(A111 – not equipped on RWAL system) Fused B(+) circuit.

Does the test light illuminate brightly for each circuit?

Yes

>> Go To 3

No

>> Repair the Fused B(+) circuit for an open or short.

Perform ABS VERIFICATION TEST - VER 1.

3.

(Z107) (Z923) GROUND CIRCUIT OPEN

Using a 12-volt test light connected to 12-volts, check each (Z107) and
(Z923 – not equipped on RWAL system) ground circuit.

Does the test light illuminate brightly for each circuit?

Yes

>> Go To 4

No

>> Repair the ground circuit for an open.

Perform ABS VERIFICATION TEST - VER 1.

8E - 106

ELECTRONIC CONTROL MODULES - ELECTRICAL DIAGNOSTICS

ND

*NO RESPONSE FROM ABS (ANTILOCK BRAKE MODULE) (CONTINUED)

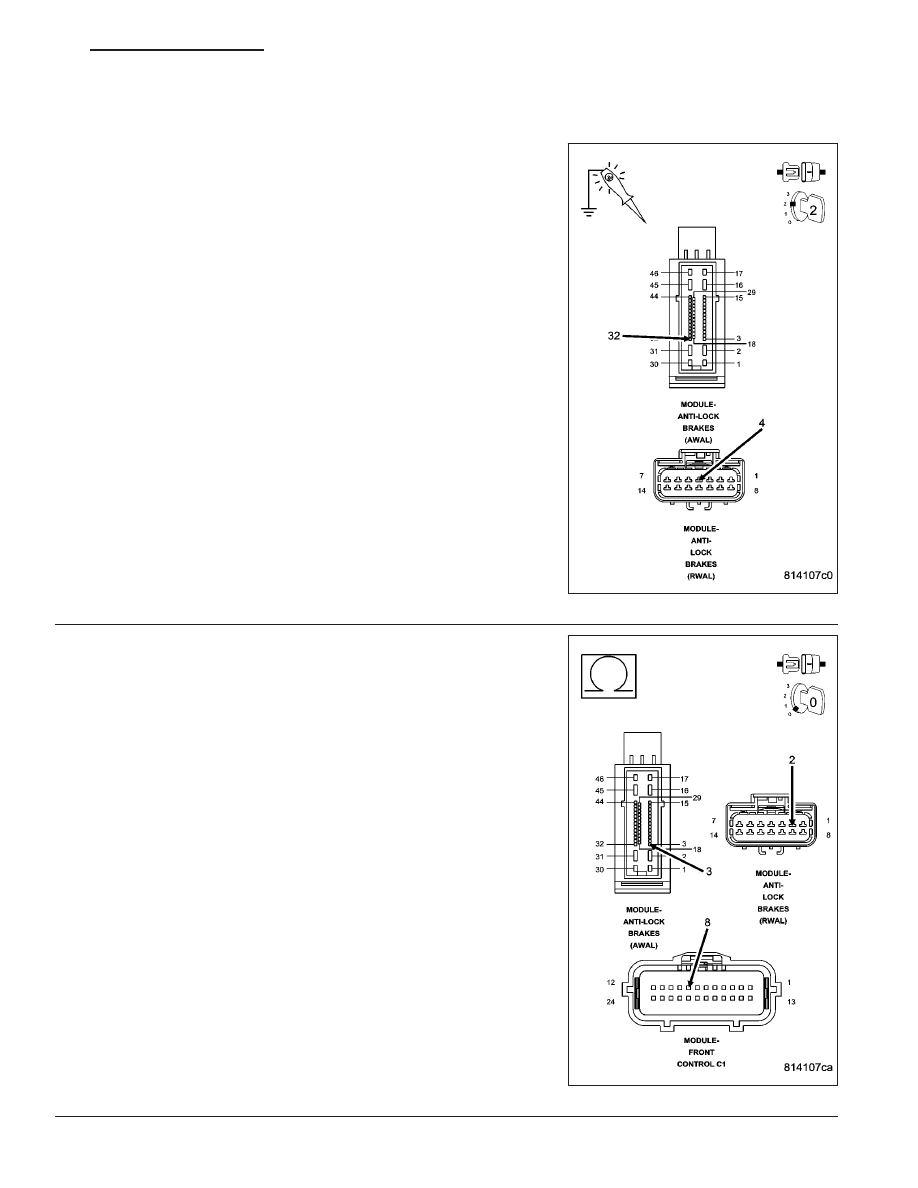

4.

(F500) FUSED RUN RELAY OUTPUT CIRCUIT OPEN OR SHORTED

Turn the ignition on.

Using a 12-volt test light connected to ground, check the (F500) Fused
Run Relay Output circuit.

Does the test light illuminate brightly?

Yes

>> Go To 5

No

>> Repair the (F500) Fused Run Relay Output circuit for an

open or short.

Perform ABS VERIFICATION TEST - VER 1.

5.

(D65) CAN C BUS (+) CIRCUIT OPEN

Turn the ignition off.

Disconnect the FCM C1 harness connector.

Measure the resistance of the (D65) CAN C Bus (+) circuit between
the FCM connector and the Antilock Brake Module connector.

Is resistance below 5.0 ohms?

Yes

>> Go To 6

No

>> Repair the (D65) CAN C Bus (+) circuit for an open.

Perform ABS VERIFICATION TEST - VER 1.
