PUMP-NATURAL VAC LEAK DETECTION

DESCRIPTION

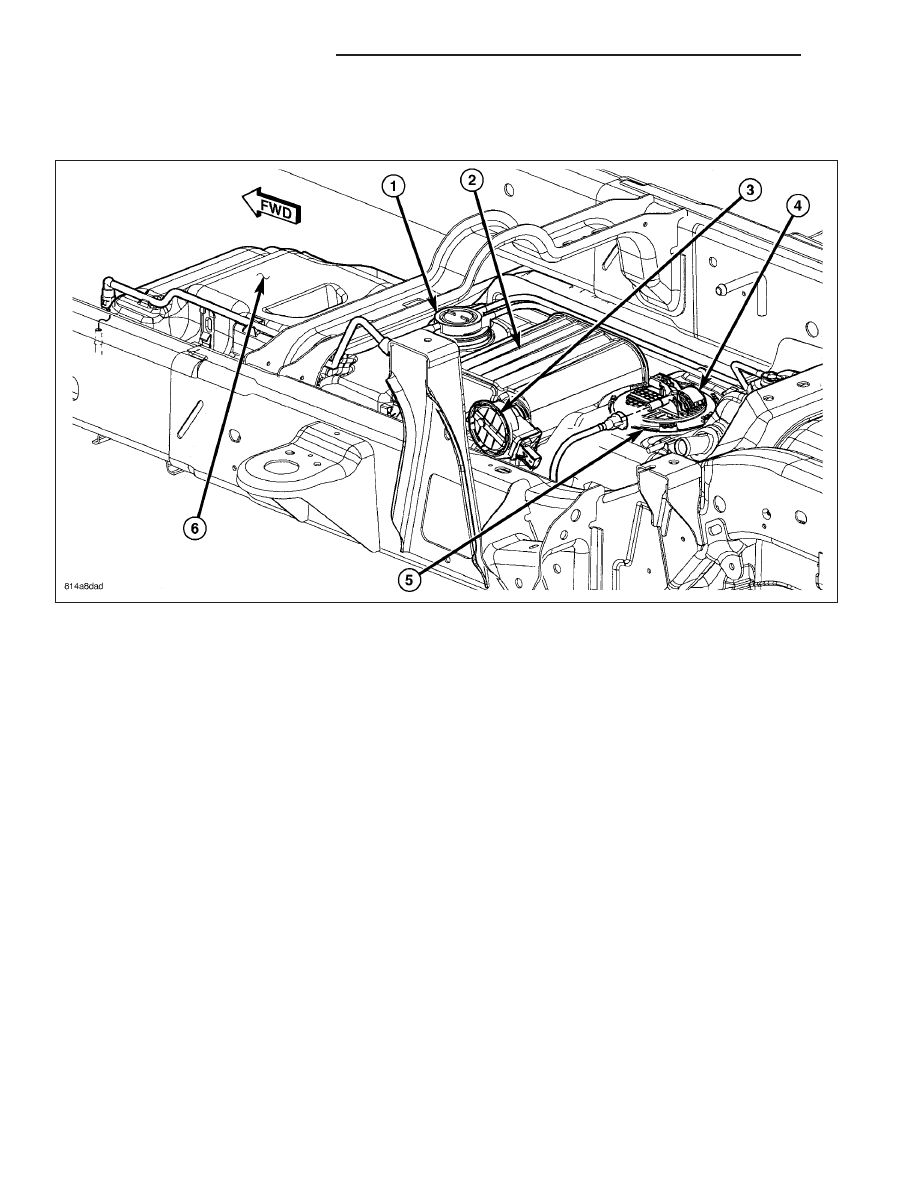

The NVLD pump (3) is attached to the end of the EVAP canister (2).

OPERATION

Vehicles equipped with NGC engine control modules use an NVLD pump and system.Vehicles equipped with JTEC
engine control modules use a leak detection pump. Refer to Leak Detection Pump (LDP) for additional information.

The Natural Vacuum Leak Detection (NVLD) system is the next generation evaporative leak detection system that
will first be used on vehicles equipped with the Next Generation Controller (NGC). This new system replaces the
leak detection pump as the method of evaporative system leak detection. This is to detect a leak equivalent to a
0.020

9

(0.5 mm) hole. This system has the capability to detect holes of this size very dependably.

The basic leak detection theory employed with NVLD is the

9

Gas Law

9

. This is to say that the pressure in a sealed

vessel will change if the temperature of the gas in the vessel changes. The vessel will only see this effect if it is
indeed sealed. Even small leaks will allow the pressure in the vessel to come to equilibrium with the ambient pres-
sure. In addition to the detection of very small leaks, this system has the capability of detecting medium as well as
large evaporative system leaks.

A vent valve seals the canister vent during engine off conditions. If the vapor system has a leak of less than the
failure threshold, the evaporative system will be pulled into a vacuum, either due to the cool down from operating
temperature or diurnal ambient temperature cycling. The diurnal effect is considered one of the primary contributors
to the leak determination by this diagnostic. When the vacuum in the system exceeds about 1

9

H2O (0.25 KPA), a

vacuum switch closes. The switch closure sends a signal to the NGC. The NGC, via appropriate logic strategies,
utilizes the switch signal, or lack thereof, to make a determination of whether a leak is present.

The NVLD device is designed with a normally open vacuum switch, a normally closed solenoid, and a seal, which
is actuated by both the solenoid and a diaphragm. The NVLD is located on the atmospheric vent side of the can-
ister. The NVLD assembly may be mounted on top of the canister outlet, or in-line between the canister and atmo-
spheric vent filter. The normally open vacuum switch will close with about 1

9

H2O (0.25 KPA) vacuum in the

evaporative system. The diaphragm actuates the switch. This is above the opening point of the fuel inlet check valve
in the fill tube so cap off leaks can be detected. Submerged fill systems must have recirculation lines that do not

25 - 22

EVAPORATIVE EMISSIONS

ND

have the in-line normally closed check valve that protects the system from failed nozzle liquid ingestion, in order to
detect cap off conditions.

The normally closed valve in the NVLD is intended to maintain the seal on the evaporative system during the engine
off condition. If vacuum in the evaporative system exceeds 3

9

to 6

9

H2O (0.75 to 1.5 KPA), the valve will be pulled

off the seat, opening the seal. This will protect the system from excessive vacuum as well as allowing sufficient
purge flow in the event that the solenoid was to become inoperative.

The solenoid actuates the valve to unseal the canister vent while the engine is running. It also will be used to close
the vent during the medium and large leak tests and during the purge flow check. This solenoid requires initial 1.5
amps of current to pull the valve open but after 100 ms. will be duty cycled down to an average of about 150 mA
for the remainder of the drive cycle.

Another feature in the device is a diaphragm that will open the seal in the NVLD with pressure in the evaporative
system. The device will

9

blow off

9

at about 0.5

9

H2O (0.12 KPA) pressure to permit the venting of vapors during

refueling. An added benefit to this is that it will also allow the tank to

9

breathe

9

during increasing temperatures, thus

limiting the pressure in the tank to this low level. This is beneficial because the induced vacuum during a subse-
quent declining temperature will achieve the switch closed (pass threshold) sooner than if the tank had to decay
from a built up pressure.

The device itself has 3 wires: Switch sense, solenoid driver and ground. It also includes a resistor to protect the
switch from a short to battery or a short to ground. The NGC utilizes a high-side driver to energize and duty-cycle
the solenoid.

REMOVAL

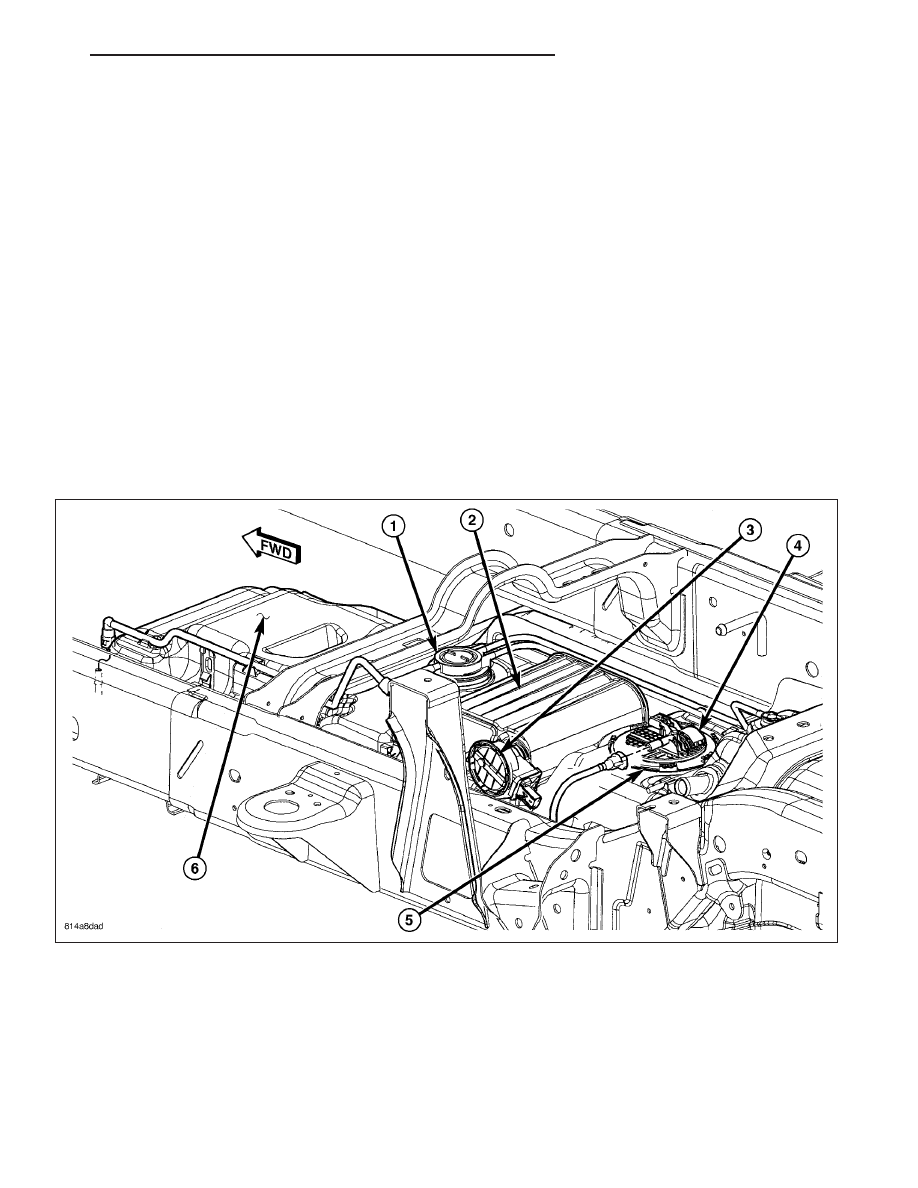

The EVAP canister (2) is mounted to the top of the fuel tank (6). Both the EVAP canister (2) and NVLD pump (3)
can be removed without removing the fuel tank.

1. Raise and support vehicle.

2. Remove left-rear tire.

3. Remove plastic shield in front of left-rear tire. Access to both the EVAP canister (2) and NVLD pump (3) from the

area in front of the removed tire.

ND

EVAPORATIVE EMISSIONS

25 - 23

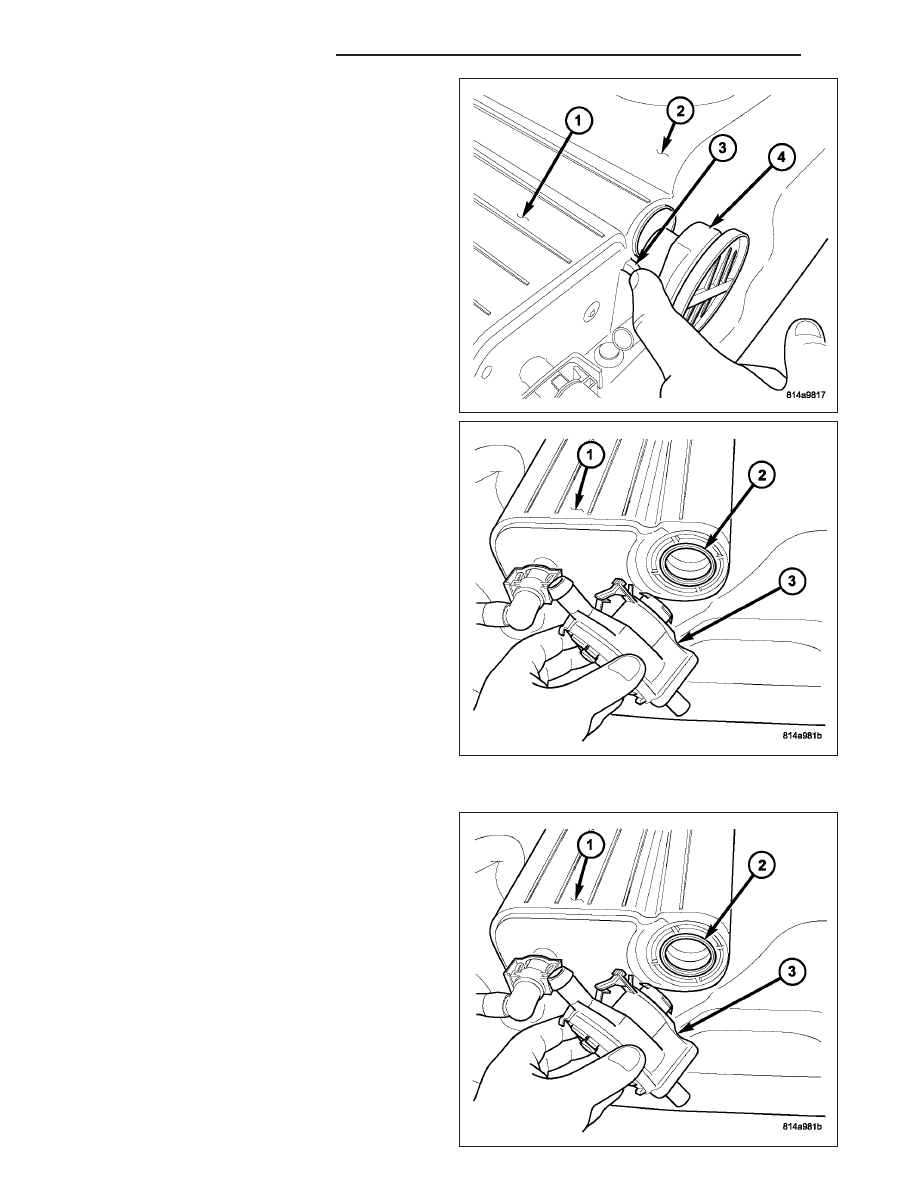

4. Disconnect electrical connector at NVLD pump.

5. Remove vapor line at NVLD pump. Pry outward on

tab (3) and rotate pump clock-wise about 70
degrees for removal.

6. Remove NVLD pump o-ring (2) from EVAP canister

(1).

INSTALLATION

1. Install new NVLD pump o-ring (2) to EVAP canister

(1).

25 - 24

EVAPORATIVE EMISSIONS

ND

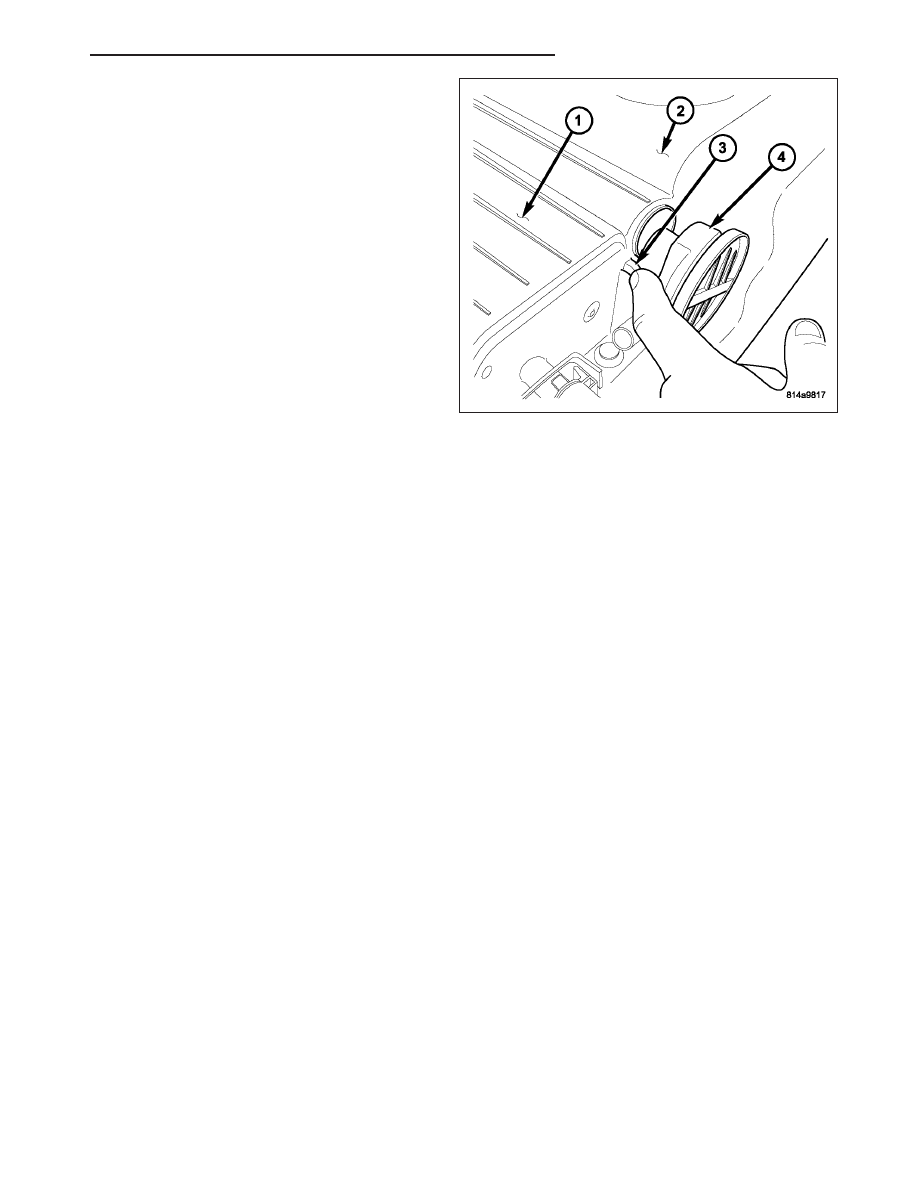

2. Position NVLD pump (4) into EVAP canister (1).

3. Rotate pump (4) until tab (3) aligns with notch in

EVAP canister (1).

4. Carefully install vapor/vacuum lines to NVLD pump.

The vapor/vacuum lines and hoses must be
firmly

connected.

Check

the

vapor/vacuum

lines at the NVLD pump, filter and EVAP canis-
ter purge solenoid for damage or leaks. If a leak
is present, a Diagnostic Trouble Code (DTC)
may be set.

5. Connect electrical connector to pump.

6. Install plastic shield in front of left-rear tire.

7. Install left-rear tire.
