B1058–RECIRCULATION DOOR CONTROL CIRCUIT/PERFORMANCE

For a complete wiring diagram Refer to Section 8W.

•

When Monitored:
When actuator movement is requested.

•

Set Condition:
If the A/C Heater Control detects an excessive current draw on any of the door driver circuits while attempting
to drive this actuator. This DTC has a maturing time of 5 seconds and a de-maturing time of 10 seconds. If the
DTC’s status changes from active to stored it will stay in memory for 100 ignition cycles.

If this DTC is active, refer to B104C–BLEND DOOR CONTROL CIRCUIT/PERFORMANCE for the diagnostic
test procedure. If this DTC is stored, refer to HVAC System Test for stored DTC test procedures.

24 - 82

HVAC - ELECTRICAL DIAGNOSTICS

ND

B1059–RECIRCULATION DOOR CONTROL CIRCUIT LOW

ND

HVAC - ELECTRICAL DIAGNOSTICS

24 - 83

B1059–RECIRCULATION DOOR CONTROL CIRCUIT LOW (CONTINUED)

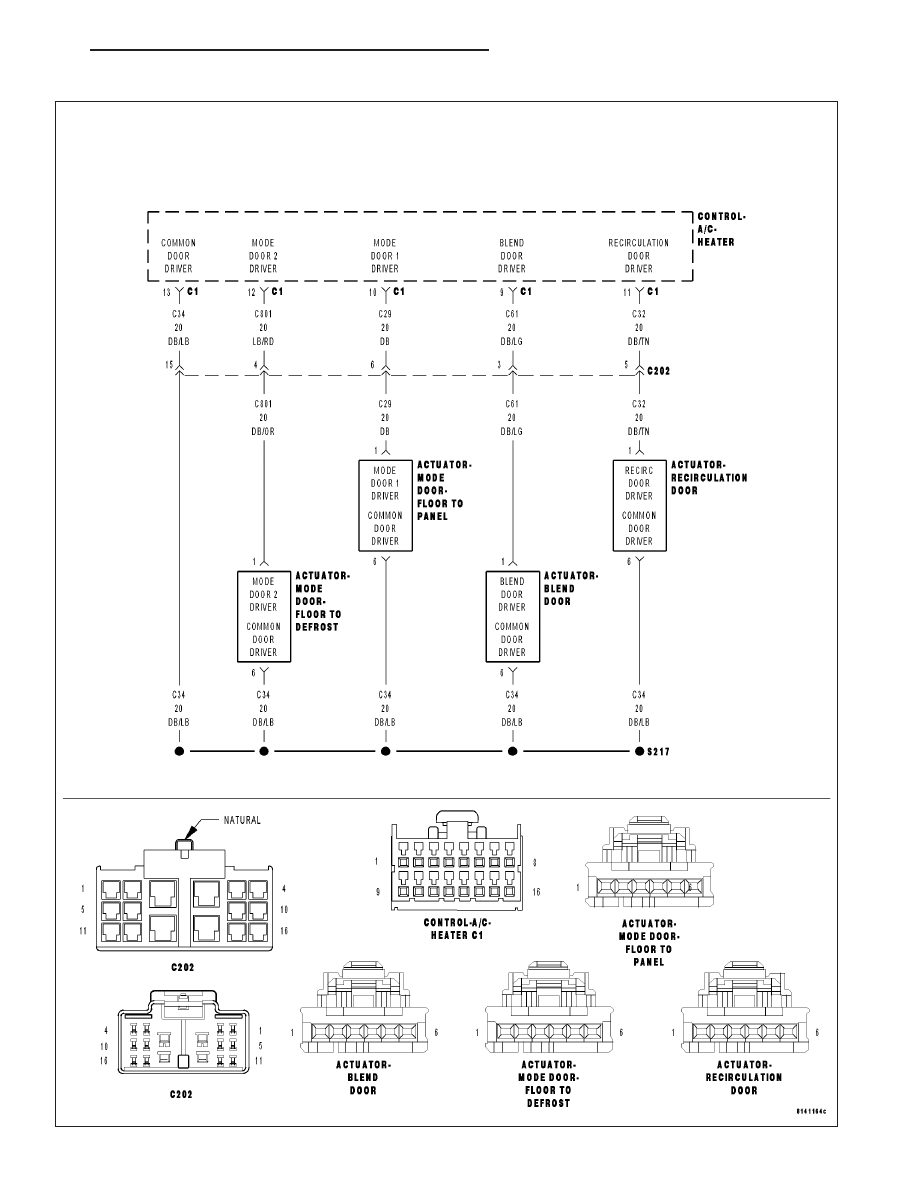

For the Manual Temperature Control (MTC) circuit diagram (Refer to 24 - HEATING & AIR CONDITIONING - SCHE-
MATICS AND DIAGRAMS).

For a complete wiring diagram Refer to Section 8W.

Theory of Operation

The A/C Heater Control drives the Recirculation Door Actuator via the (C32) Recirculation Door Driver circuit and
the (C34) Common Door Driver circuit. All of the door actuators share the (C34) Common Door Driver circuit. Inside
the A/C Heater Control, each door actuator has its own unique driver, but all share a single common door driver
circuit. Due to the shared circuitry similar DTCs can set at the same time for multiple actuators depending upon the
type of short, its location, and the direction the actuator is moving when the short is present.

•

When Monitored:
When the Actuator DTC Detection Test is executed.

•

Set Condition:
If the (C32) Recirculation Door Driver circuit is shorted to ground.

Possible Causes

(C32) RECIRCULATION DOOR DRIVER CIRCUIT SHORTED TO GROUND

C32) RECIRCULATION DOOR DRIVER CIRCUIT SHORTED TO OTHER DOOR DRIVER CIRCUIT(S)

RECIRCULATION DOOR ACTUATOR

A/C HEATER CONTROL

Diagnostic Test

1.

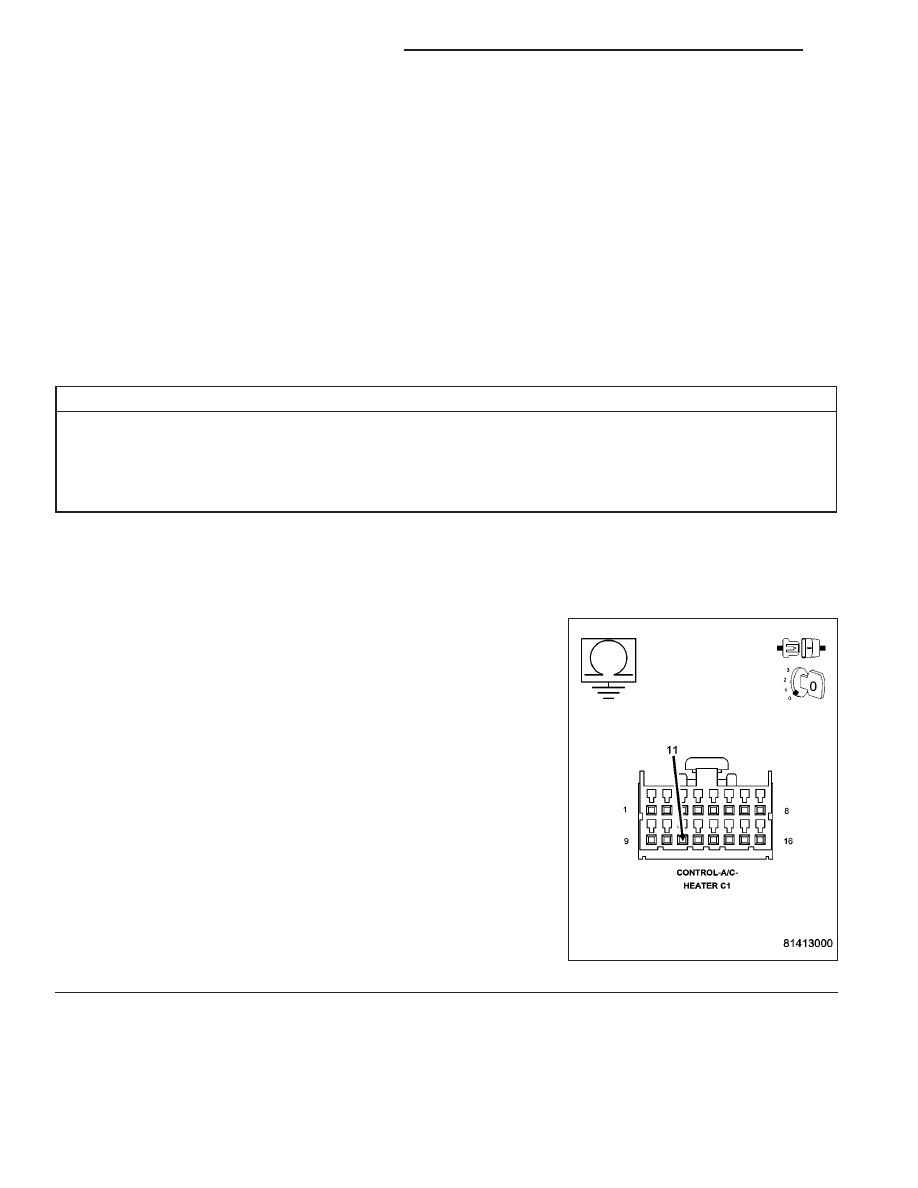

CHECK (C32) RECIRCULATION DOOR DRIVER CIRCUIT FOR A SHORT TO GROUND

Turn the ignition off.

Disconnect the A/C Heater Control C1 harness connector.

Measure the resistance of the (C32) Recirculation Door Driver circuit
between ground and the A/C Heater Control C1 harness connector.

Is the resistance below 10k ohms?

Yes

>> Repair the (C32) Recirculation Door Driver circuit for a

short to ground.

Perform BODY VERIFICATION TEST - VER 1. (Refer to 8
-

ELECTRICAL/ELECTRONIC

CONTROL

MODULES/

FRONT CONTROL MODULE - DIAGNOSIS AND TEST-
ING).

No

>> Go To 2

24 - 84

HVAC - ELECTRICAL DIAGNOSTICS

ND

B1059–RECIRCULATION DOOR CONTROL CIRCUIT LOW (CONTINUED)

2.

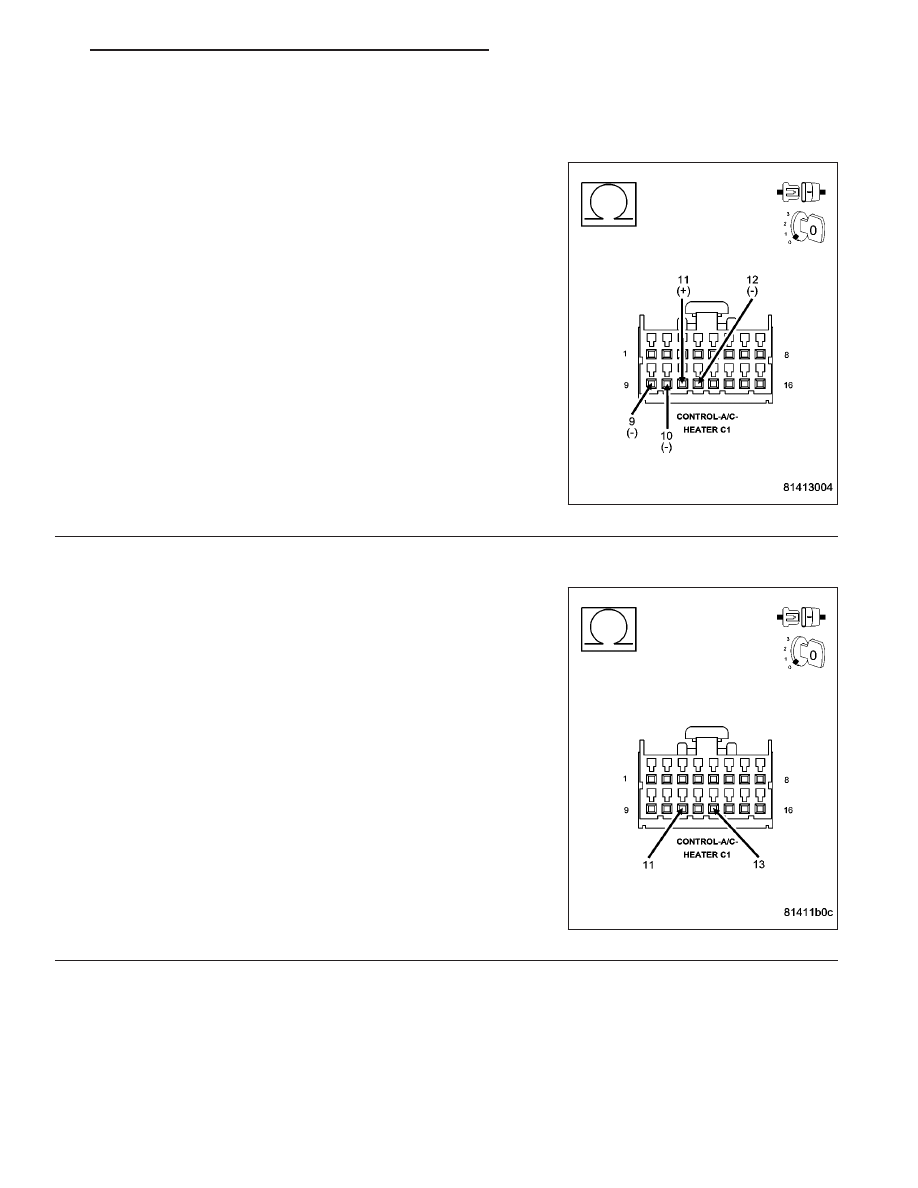

CHECK (C32) RECIRCULATION DOOR DRIVER CIRCUIT FOR A SHORT TO OTHER DOOR DRIVER
CIRCUITS

Measure the resistance between the (C32) Recirculation Door Driver
circuit and the (C29) Mode Door 1 Driver circuit, the (C61) Blend Door
Driver circuit, and the (C801) Mode Door 2 Driver circuit in the A/C
Heater Control C1 harness connector.

Is the resistance below 10k ohms between the (C32) Recircula-
tion Door Driver circuit and any of the other door driver cir-
cuits?

Yes

>> Repair the circuit(s) with a resistance below 10k ohms for

a short to the (C32) Recirculation Door Driver circuit.

Perform BODY VERIFICATION TEST - VER 1. (Refer to 8
-

ELECTRICAL/ELECTRONIC

CONTROL

MODULES/

FRONT CONTROL MODULE - DIAGNOSIS AND TEST-
ING).

No

>> Go To 3

3.

CHECK RECIRCULATION DOOR ACTUATOR CIRCUIT RESISTANCE

Measure the resistance between the (C32) Recirculation Door Driver
circuit and the (C34) Common Door Driver circuit in the A/C Heater
Control C1 harness connector.

Is the resistance below 20 ohms?

Yes

>> Go To 4

No

>> Go To 5
