SEALER LOCATIONS

SPECIFICATIONS

BODY SEALER LOCATIONS

Index

DESCRIPTION

FIGURE

Quad Cab (ND84)

ROOF/APERTURE - 84 ONLY

9

SILL/REAR FLOOR PANEL - 84 ONLY

10

SILL/INNER B-PILLAR - 84 ONLY

11

BOX FLOOR/BOX SIDE INNER PANEL - 84 ONLY (5.5’)

12

FLOOR PAN PLUGS - 84 ONLY

13

Club Cab (ND33)

ROOF/APERTURE - 33 ONLY

14

SILL/REAR FLOOR PANEL - 33 ONLY

15

BOX FLOOR/BOX SIDE INNER PANEL - 33 ONLY (6.5’)

16

FLOOR PAN PLUGS - 33 ONLY

17

Both Quad (ND84) and Club Cabs (ND33)

APERTURE/COWL SIDE PANEL

18

COWL/A-PILLAR INNER PANEL

19

PLENUM LOWER PANEL/COWL SIDE PANEL

20

UPPER DASH PANEL/PLENUM LOWER PANEL

21

FLOOR PAN/COWL SIDE PANEL

22

ROOF/QUARTER OUTER PANEL

23

CAB BACK/FLOOR/QUARTER INNER PANEL

24

QUARTER OUTER PANEL/APERTURE PANEL SIDE SILL

25

CAB BACK/QUARTER OUTER PANEL

26

FLOOR PAN/CAB BACK PANEL

27

BOX FLOOR/BOX FRONT

28

PATCHES - LOWER PLENUM

29

PATCHES - BODY APERTURE

30

23 - 308

BODY STRUCTURE

ND

Quad Cab (ND84)

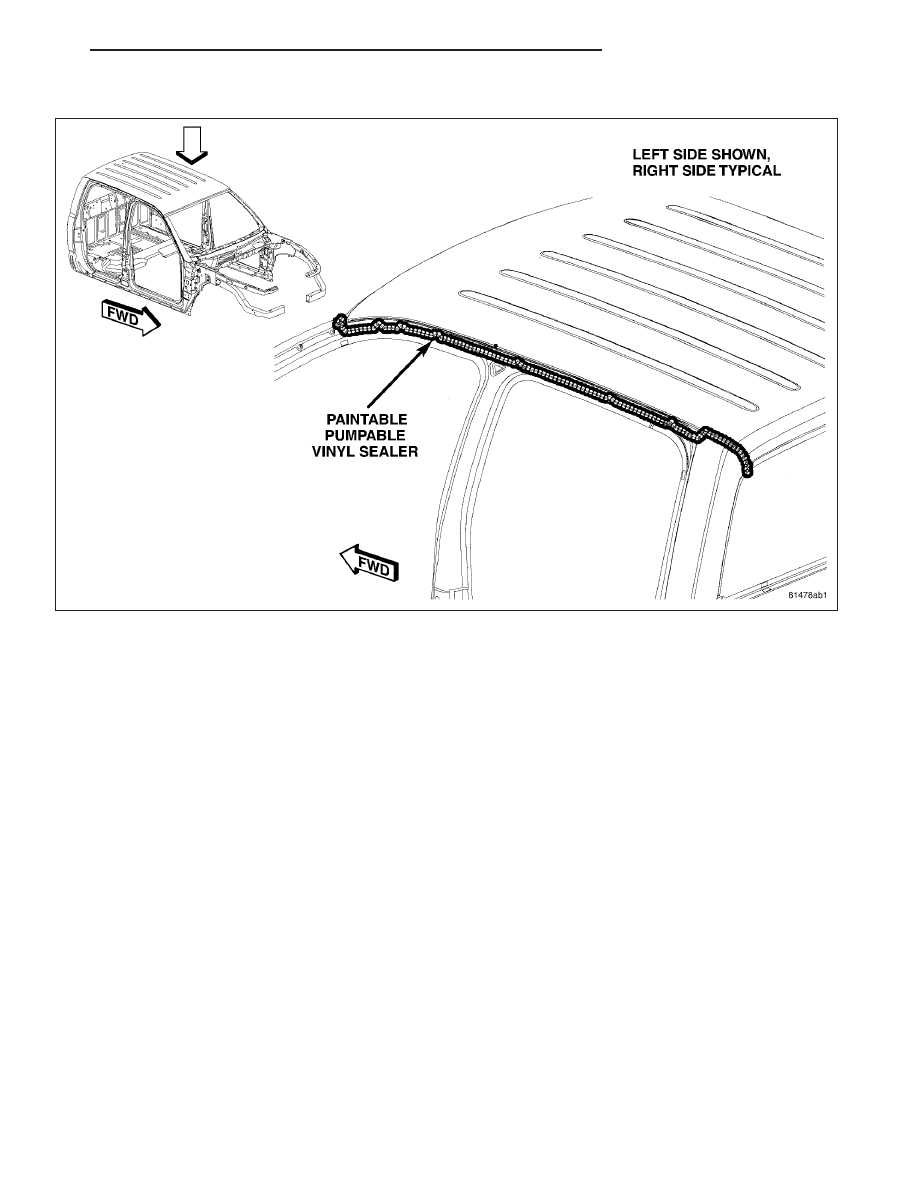

Fig. 9 ROOF/APERTURE - 84 ONLY

ND

BODY STRUCTURE

23 - 309

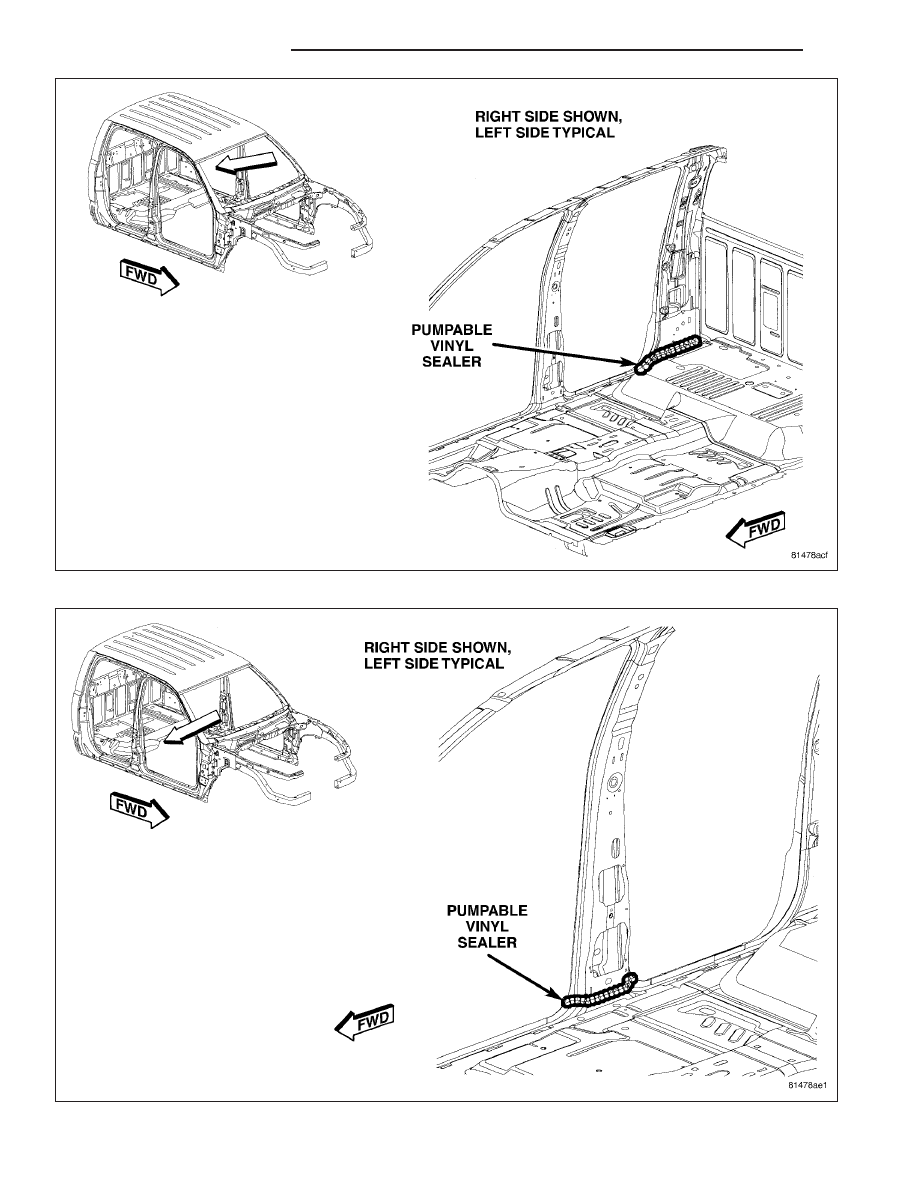

Fig. 10 SILL/REAR FLOOR PANEL - 84 ONLY

Fig. 11 SILL/INNER B-PILLAR - 84 ONLY

23 - 310

BODY STRUCTURE

ND

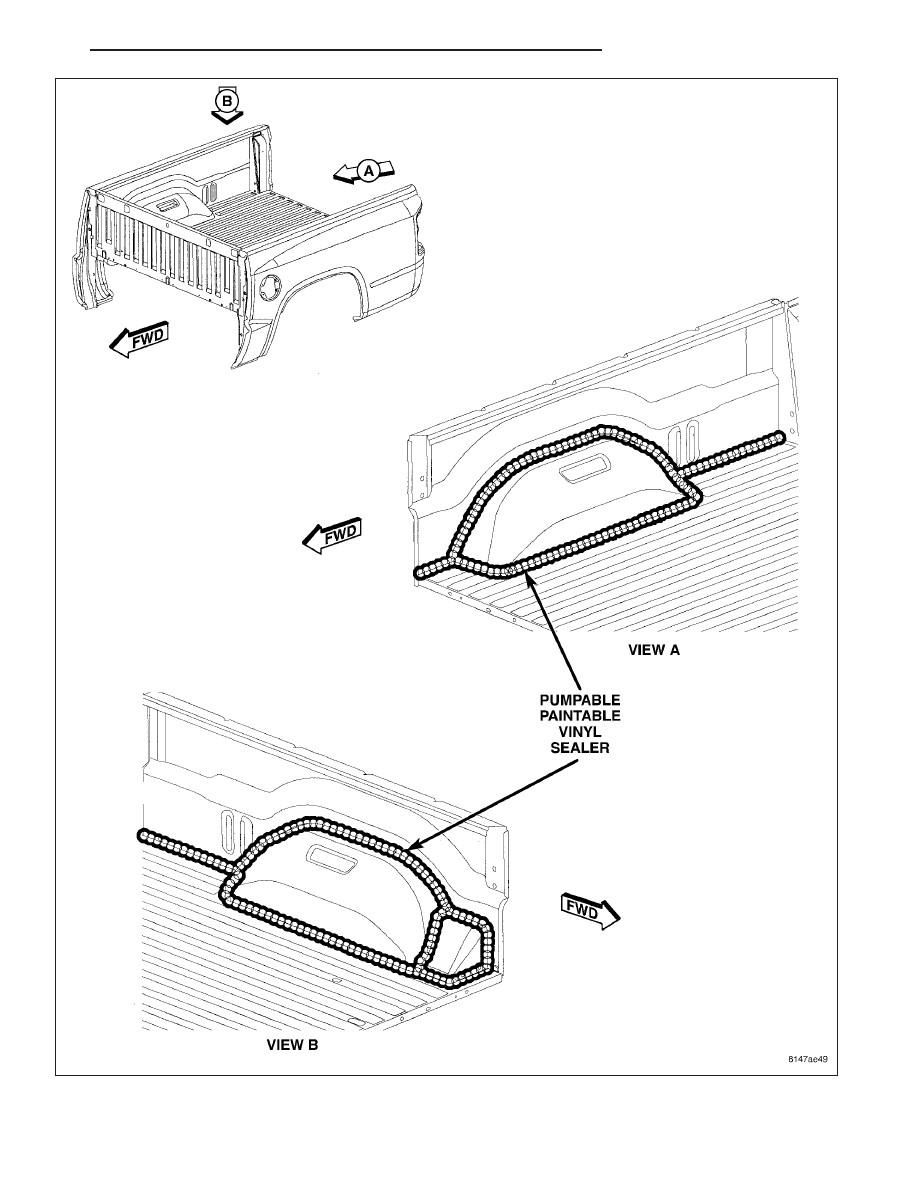

Fig. 12 BOX FLOOR/BOX SIDE INNER PANEL - 84 ONLY (5.5’)

ND

BODY STRUCTURE

23 - 311
