GAP AND FLUSH - QUAD CAB (84) ONLY

NOTE:
All measurements are in mm.

DIMENSION

DESCRIPTION

GAP

FLUSH

1

Fascia to fender

14.0 ± 4.0

Side to side within 3.0

Fascia overflush to fender

2

Hood to fender

5.0 ± 1.5

—

3

Fender to front door

5.0 ± 1.5

Parallel within 1.5

Overflush 0.5 ± 1.5

Parallel within 1.5

4

Hood to front door

5.0 ± 1.5

Parallel within 1.5

Overflush 0.5 ± 1.5

Parallel within 1.5

5

Front door to windshield

5.0 ± 1.5

Underflush 2.0 ± 1.5

6

Front door to roof

—

a. Overflush 6.5 ± 1.5
b. Overflush 7.0 ± 1.5

7

Rear door to roof

—

a. Overflush

8

Rear door to quarter

5.0 ± 1.5

Parallel within 1.5

0.0 ± 1.5

Parallel within 1.5

9

Box outer to cab

24.5 ± 5.0

Parallel within 1.5

Underflush 3.5 ± 3.0

10

Box outer to fuel door

4.0 ± 1.5

Parallel within 1.0

Overflush 0.5 ± 1.5

Parallel within 1.5

11

Bumper to box outer

26.0 ±4.0

—

12

Front door to rear door

5.0 ± 1.0

Parallel within 1.5

0.0 ± 1.5

Parallel within 1.5

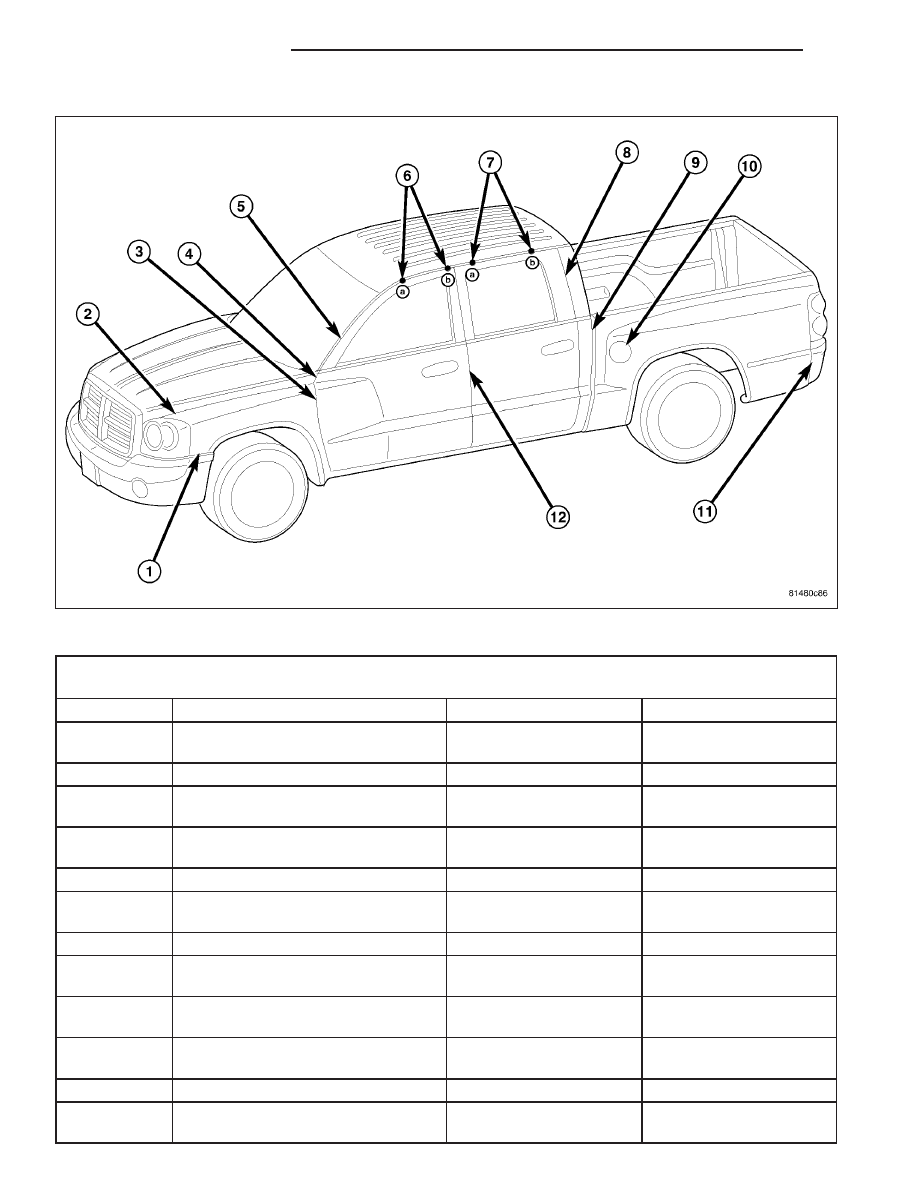

Fig. 2 GAP AND FLUSH - QUAD CAB (84) ONLY

23 - 300

BODY STRUCTURE

ND

GAP AND FLUSH - CLUB CAB (33) AND QUAD CAB (84)

NOTE:
All measurements are in mm.

DIMENSION

DESCRIPTION

GAP

FLUSH

1

Fascia to grille

19.0 ± 4.0

Parallel within 3.0

—

2

Fascia to headlamp

13.5 ± 3.5

Side to side within 3.0

—

3

Headlamp to fender

2.75 ± 1.5

Parallel within 1.0

Underflush 2.0 ± 1.5

Parallel within 1.0

4

Taillamp to tailgate

5.75 ± 2.0

Parallel within 1.5

—

5

Box outer to tailgate

5.0 ± 2.0

Parallel within 1.5

Side to side within 2.0

Flush 0.0 ± 1.5

6

Bumper to tailgate

15.0 ± 4.0

Parallel within 3.0

—

7

Taillamp to box outer

2.0 ± 1.5

Parallel within 1.0

Underflush 2.0 ± 1.5

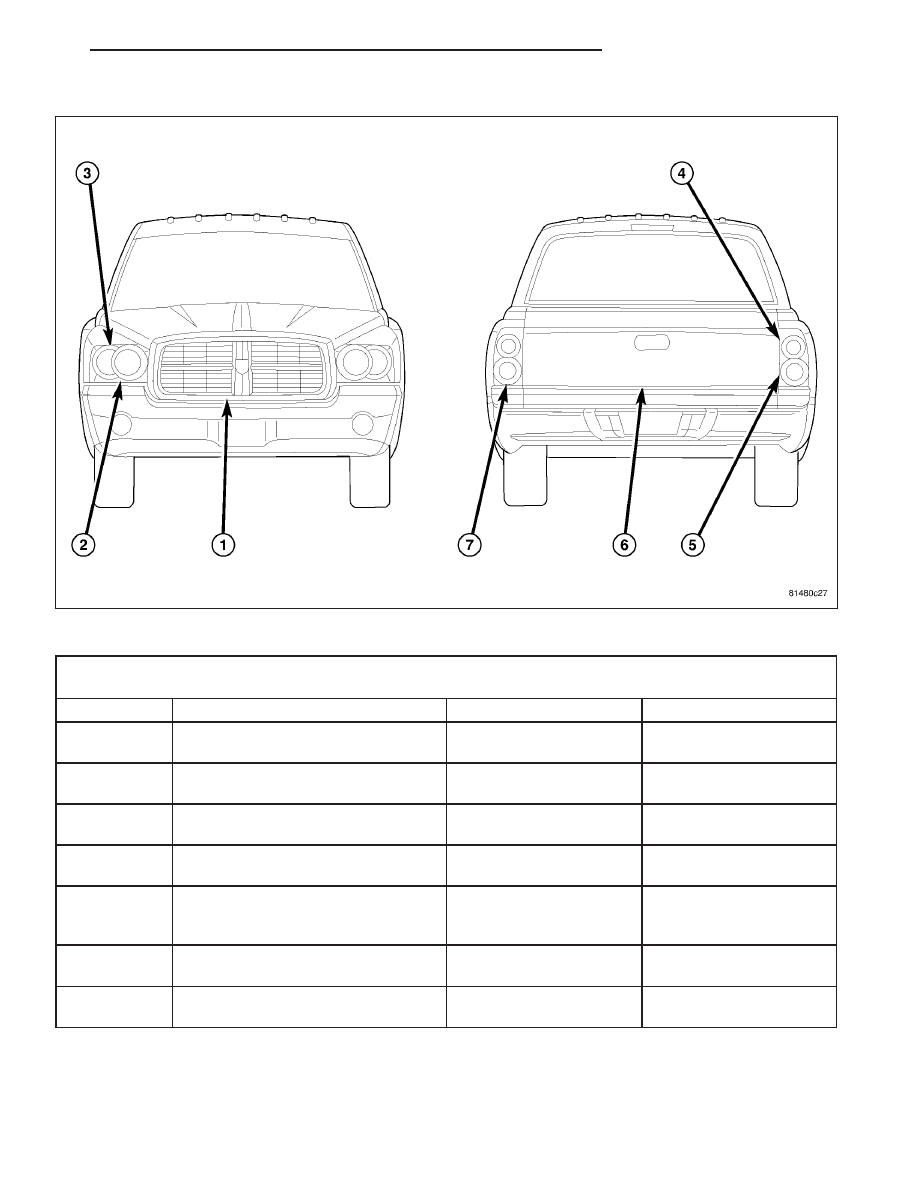

Fig. 3 GAP AND FLUSH - CLUB CAB (33) AND QUAD CAB (84)

ND

BODY STRUCTURE

23 - 301

OPENING DIMENSIONS

SPECIFICATIONS

OPENING DIMENSIONS

Index

DESCRIPTION

FIGURE

ENGINE BOX - CLUB CAB (33) AND QUAD CAB (84)

4

WINDSHIELD OPENING - CLUB CAB (33) AND QUAD CAB (84)

5

DOOR OPENINGS - CLUB CAB (33) ONLY

6

DOOR OPENINGS - QUAD CAB (84) ONLY

7

CAB REAR WINDOW - CLUB CAB (33) AND QUAD CAB (84)

8

23 - 302

BODY STRUCTURE

ND

Fig.
