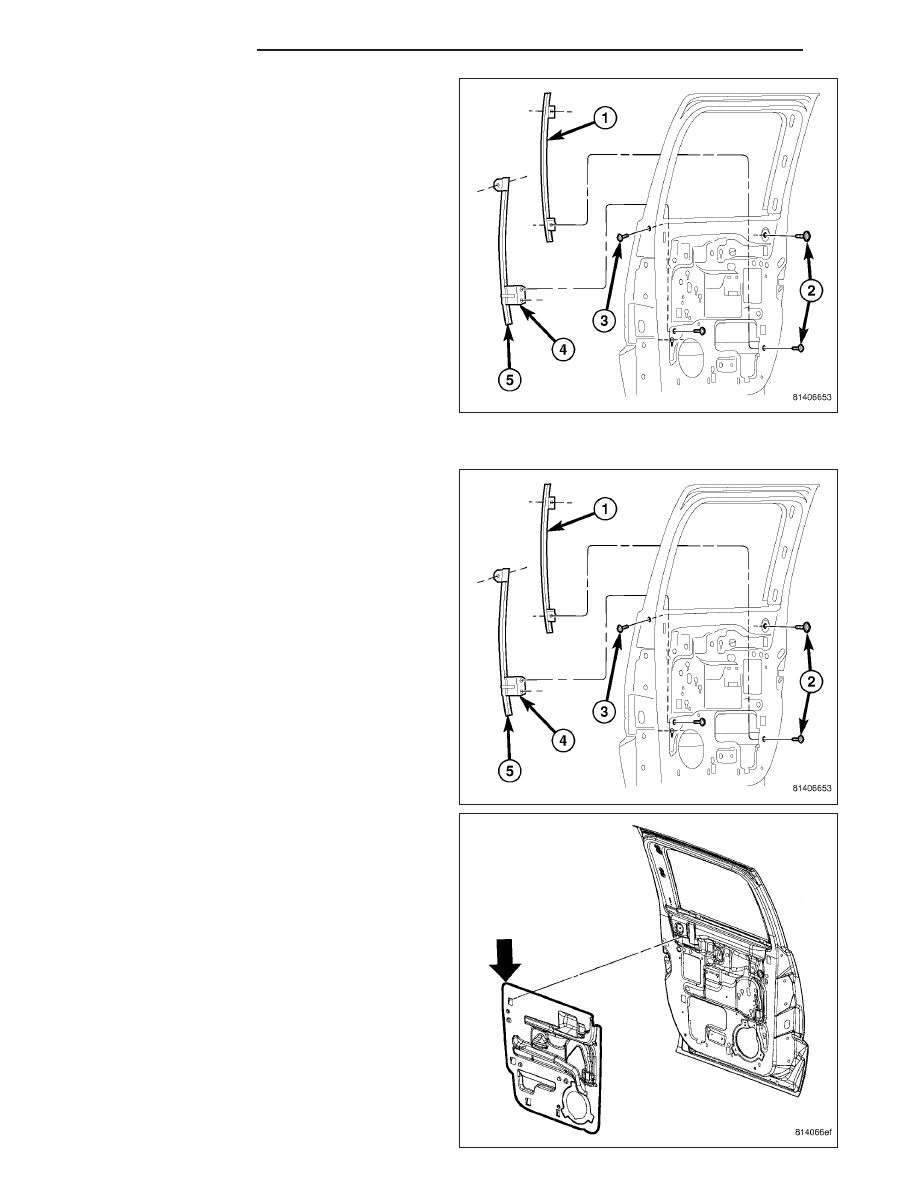

2. Remove the screws (3) and remove the front chan-

nel (5).

3. Remove the screws (2) and remove the rear chan-

nel (1).

INSTALLATION

1. Install the rear channel (1) and install the nut and

screw (2).

2. Tighten the fasteners to 10 N·m (85 in. lbs.).

3. Install the front channel (5) and install the screws

(3).

4. Tighten the fasteners to 10 N·m (85 in. lbs.).

5. Install the watershield. (Refer to 23 - BODY/

DOORS - REAR/WATERSHIELD - INSTALLATION)

23 - 88

DOORS - REAR

ND

DOOR

REMOVAL

1. Disconnect and isolate the negative battery cable.

2. Disconnect the door wire harness connector from

the body wire harness.

3. Using a grease pencil or equivalent, mark the loca-

tion of the door hinges on the door.

NOTE: The epoxy bonded washers do not need to
be separated from the hinges. If the washers are
removed, the door may need to be re-adjusted.

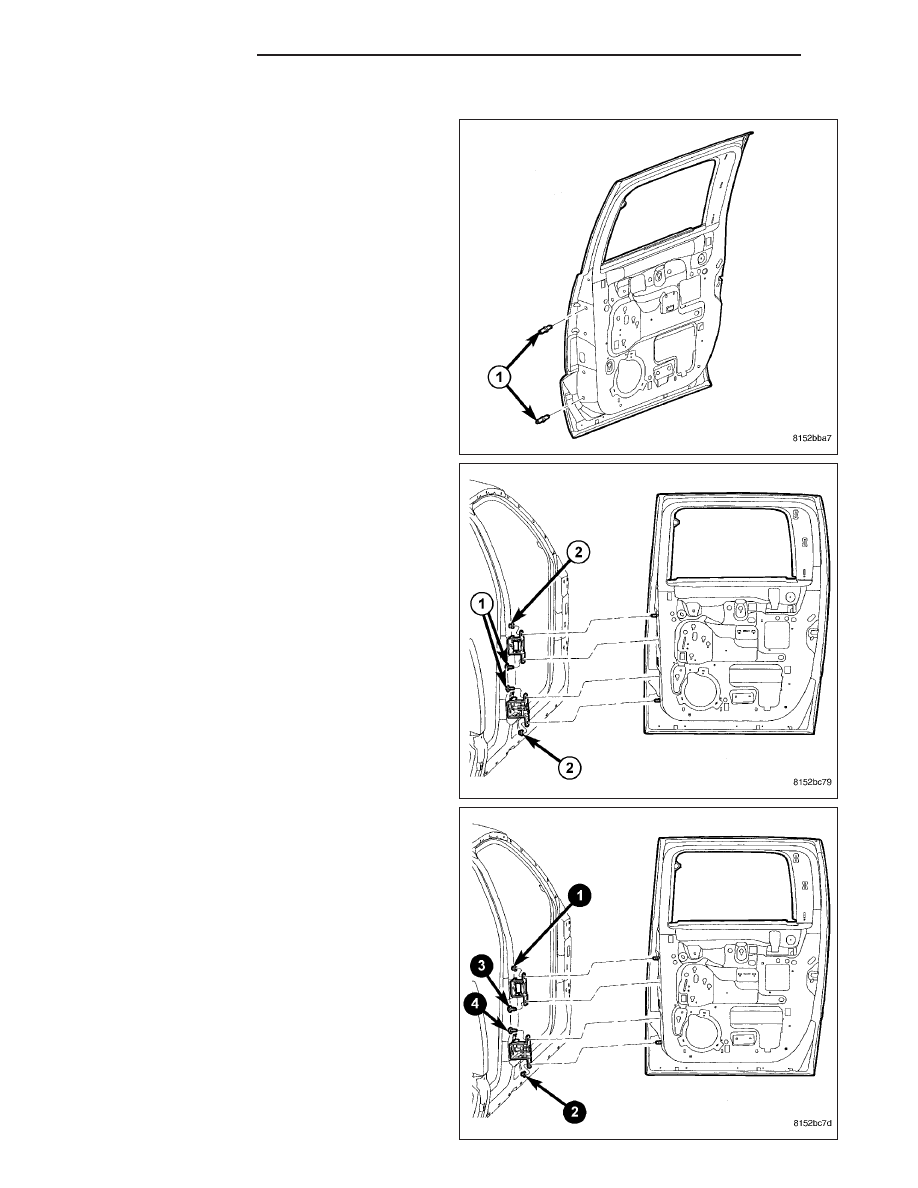

4. Support the door with a suitable lifting device and

remove the two nuts (2) and two bolts (1) that
secure the door to the hinges.

5. Carefully remove the door from the hinges.

NOTE: When installing a door it will be necessary

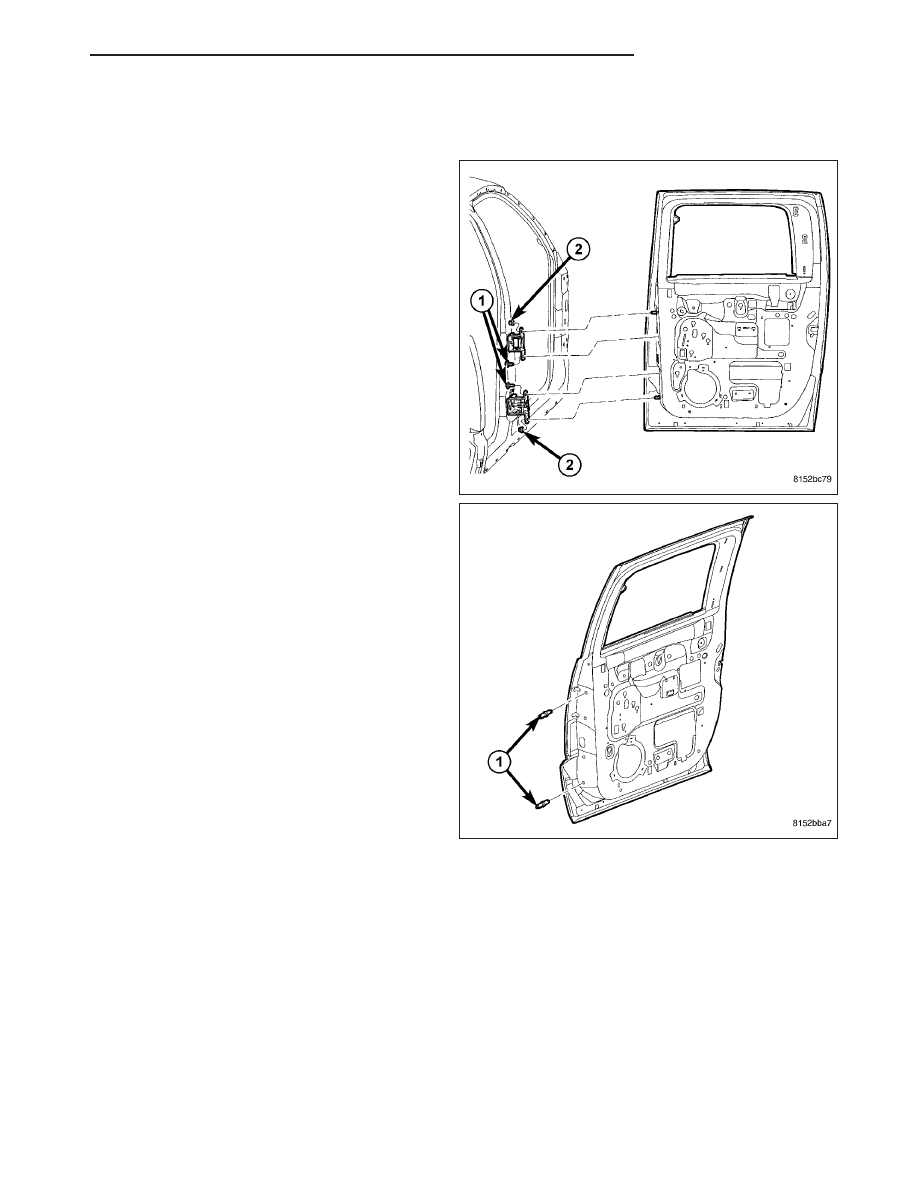

to replace the shouldered door studs (1) with ser-
vice studs without the shoulder in order to
achieve correct door position adjustments.

6. If required, remove the two studs (1) from the door.

ND

DOORS - REAR

23 - 89

INSTALLATION

NOTE: When installing a door it will be necessary
to replace the shouldered door studs (1) with ser-
vice studs without the shoulder in order to
achieve correct door position adjustments.

1. Install the service studs (1) and tighten to 12 N·m

(105 in. lbs.).

2. Carefully position the door onto the hinges and

support the door with a suitable lifting device.

NOTE: If the epoxy bonded washers are separated
from the hinges, the door may need to be
adjusted.

3. If removed, install the epoxy bonded washers.

4. Loosely install the two nuts (2) and the two bolts

(1) that secure the door to the hinges.

5. Align the door to the hinges using the reference

marks made during the removal procedure and
tighten the nuts and bolts to 28 N·m (21 ft. lbs.)
using the sequence shown.

6. Connect the door wire harness to the body wire

harness.

7. Reconnect the negative battery cable.

8. If necessary, adjust the door (Refer to 23 - BODY/

DOORS - REAR/DOOR - ADJUSTMENTS).

23 - 90

DOORS - REAR

ND

ADJUSTMENTS

NOTE: For vehicles with four doors, it is recommended that you adjust the rear door before adjusting the
front door. (Refer to 23 - BODY/DOORS - REAR/DOOR - ADJUSTMENTS)

•

Door adjustment measurements should be taken from stationary or welded body panels like the roof,
rocker or quarter panels.

•

During adjustment procedures, it is recommended that all the hinge fasteners be loosened except for the
upper most fasteners. Adjustments can be made using the upper bolts to hold the door with final torque
of the fasteners occurring after correct door positioning is achieved.

•

A suitable body sealant should be used when removing or moving the hinges.

FORE/AFT

NOTE: Fore/aft (lateral) door adjustment is done
by loosening the hinge to the hinge pillar fasten-
ers one hinge at a time and moving the door to
the correct position.

1. Support the door with a suitable lifting device.

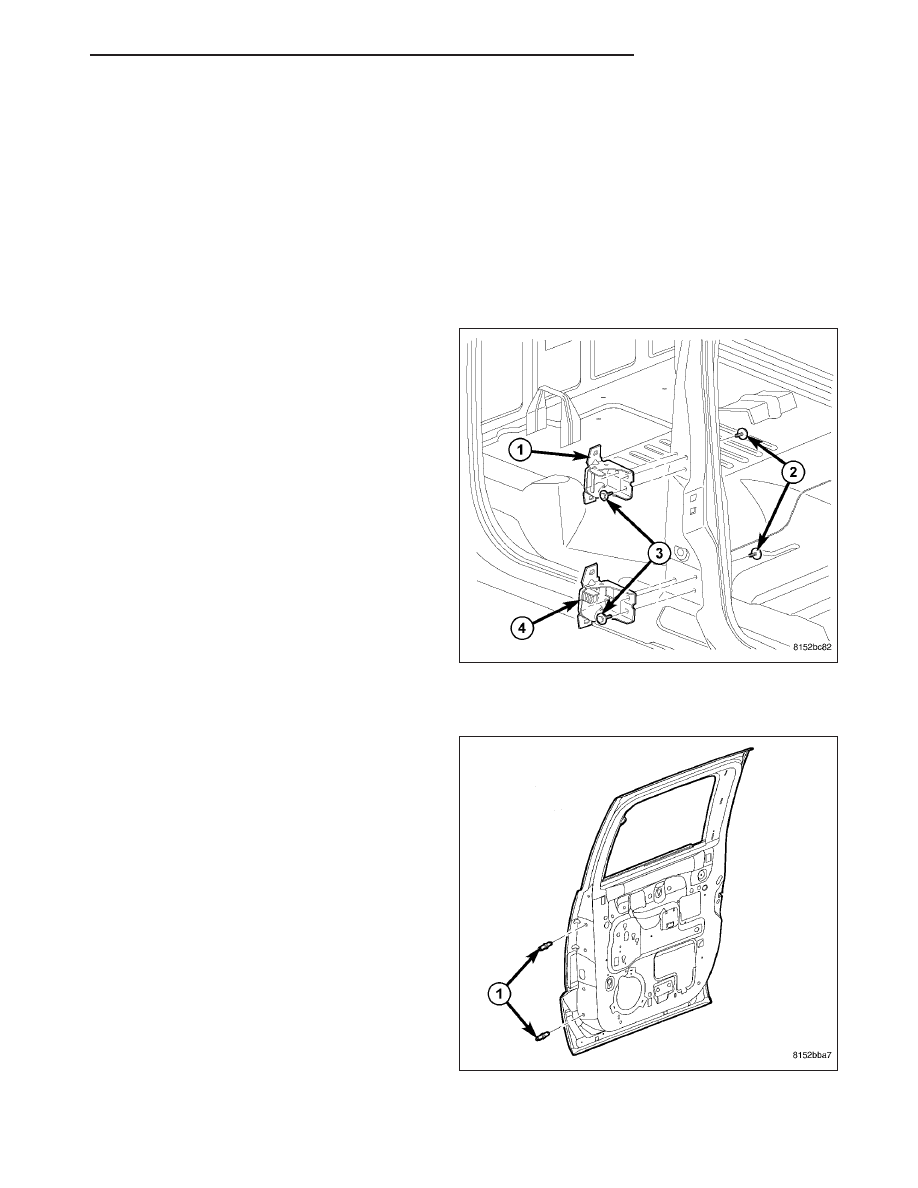

2. Loosen the hinge (1 and 4) to hinge pillar fasteners

(2 and 3). (Refer to 23 - BODY/DOOR - FRONT/
HINGE - REMOVAL)

3. Adjust the door to the correct position. (Refer to 23

- BODY/BODY STRUCTURE/GAP AND FLUSH -
SPECIFICATIONS)

4. Tighten the hinge pillar fasteners to 28 N·m (21 ft.

lbs.). (Refer to 23 - BODY/DOORS - REAR/HINGE
- INSTALLATION)

UP/DOWN

NOTE: Up/down door adjustment is done by loos-
ening either the hinge to the hinge pillar fasteners
or the hinge to door fasteners and moving the
door to the correct position.

NOTE: When adjustment of the door requires the
loosening of the door to hinge fasteners, it will be
necessary to separate the welded washers with a
chisel or other suitable tool.

NOTE: When adjusting a door with the door to
hinge fasteners, it will be necessary to replace the
shouldered door studs (1) with service studs with-
out the shoulder in order to achieve correct door
position adjustments.

1. If required, install the service studs (1) and tighten

to 12 N·m (105 in. lbs.).
