WATERSHIELD

REMOVAL

1. Disconnect and isolate the battery negative cable.

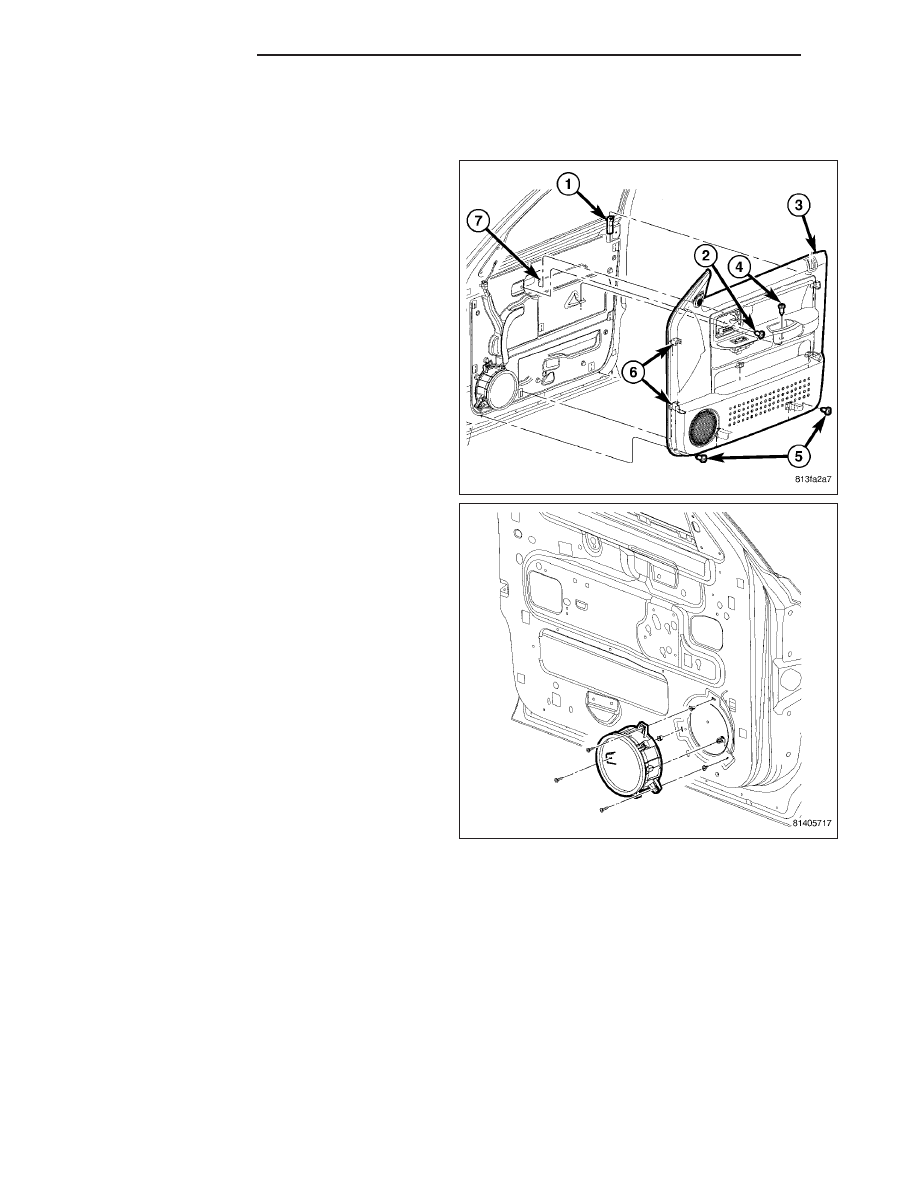

2. Remove the front door trim panel (Refer to 23 -

BODY/DOOR - FRONT/TRIM PANEL - REMOVAL).

3. Remove the pull cup bracket bolts and bracket.

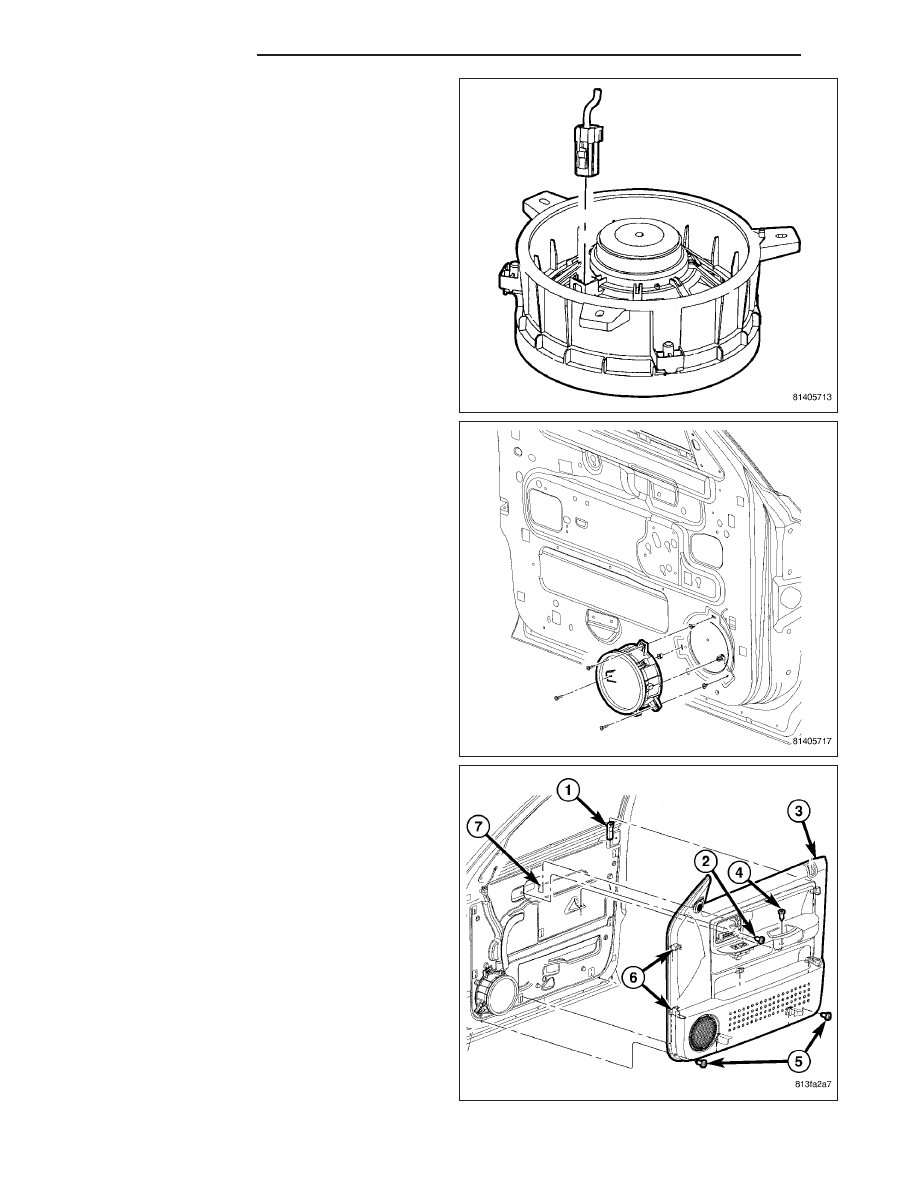

4. Remove the speaker mounting fasteners.

23 - 84

DOOR - FRONT

ND

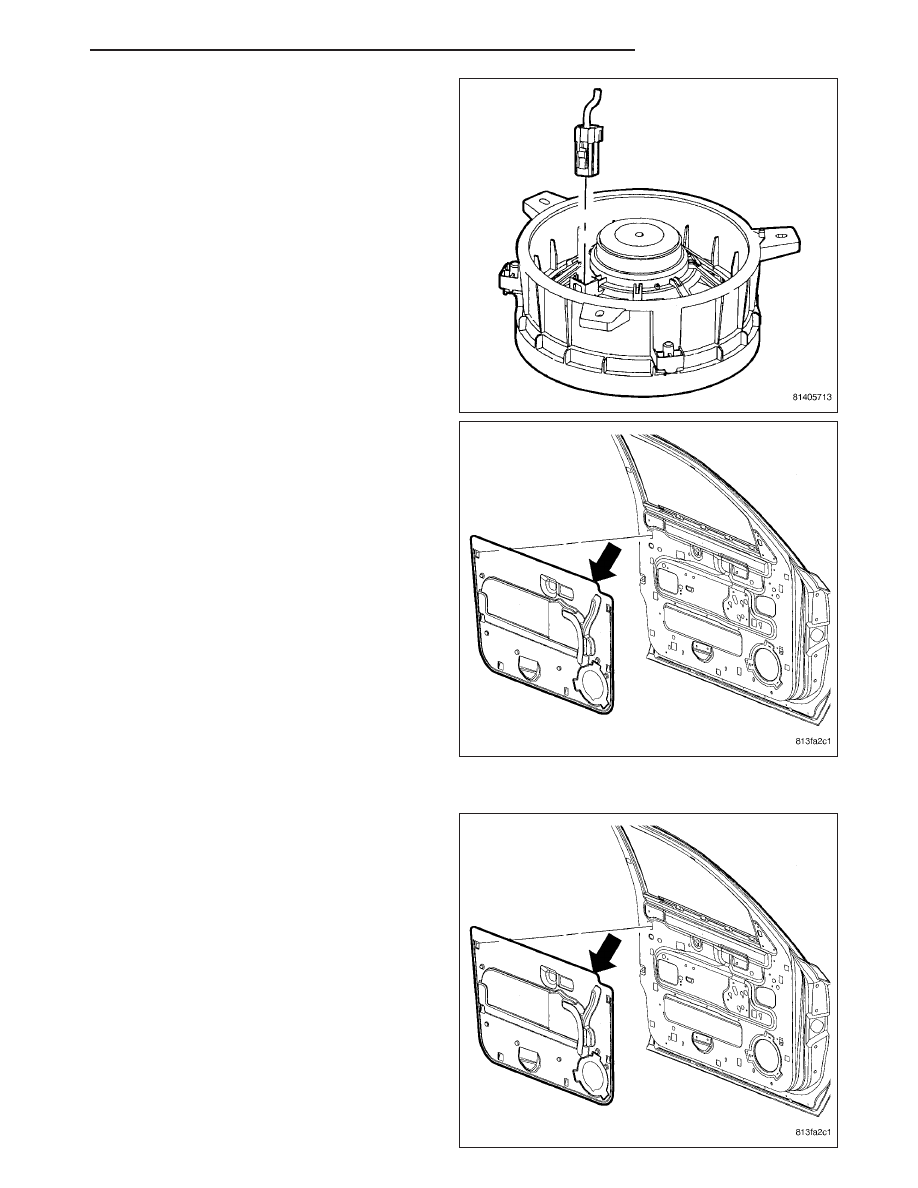

5. Remove speaker and disconnect the electrical har-

ness connector.

CAUTION: Do not allow the watershield or adhe-
sive to become contaminated with dirt or other
foreign substances.

Do not damage the watershield during removal
and installation.

If the watershield becomes contaminated or dam-
aged, replace the watershield.

6. Carefully remove the watershield from around the

perimeter of the door.

7. Separate the watershield from the interior handle

actuator

rod

and

the

door

wire

harness

(if

equipped) and remove the watershield.

INSTALLATION

CAUTION: Do not allow the watershield or adhe-
sive to become contaminated with dirt or other
foreign substances.

Do not damage the watershield during removal
and installation.

If the watershield becomes contaminated or dam-
aged, replace the watershield.

1. Position

the

wire

harness

and

actuator

rods

through the holes in the watershield.

2. Secure the watershield to the inner door panel.

ND

DOOR - FRONT

23 - 85

3. Connect electrical harness connector and position

speaker to door.

4. Install and tighten mounting fasteners.

5. Install the door pull cup bracket and install the

bolts.

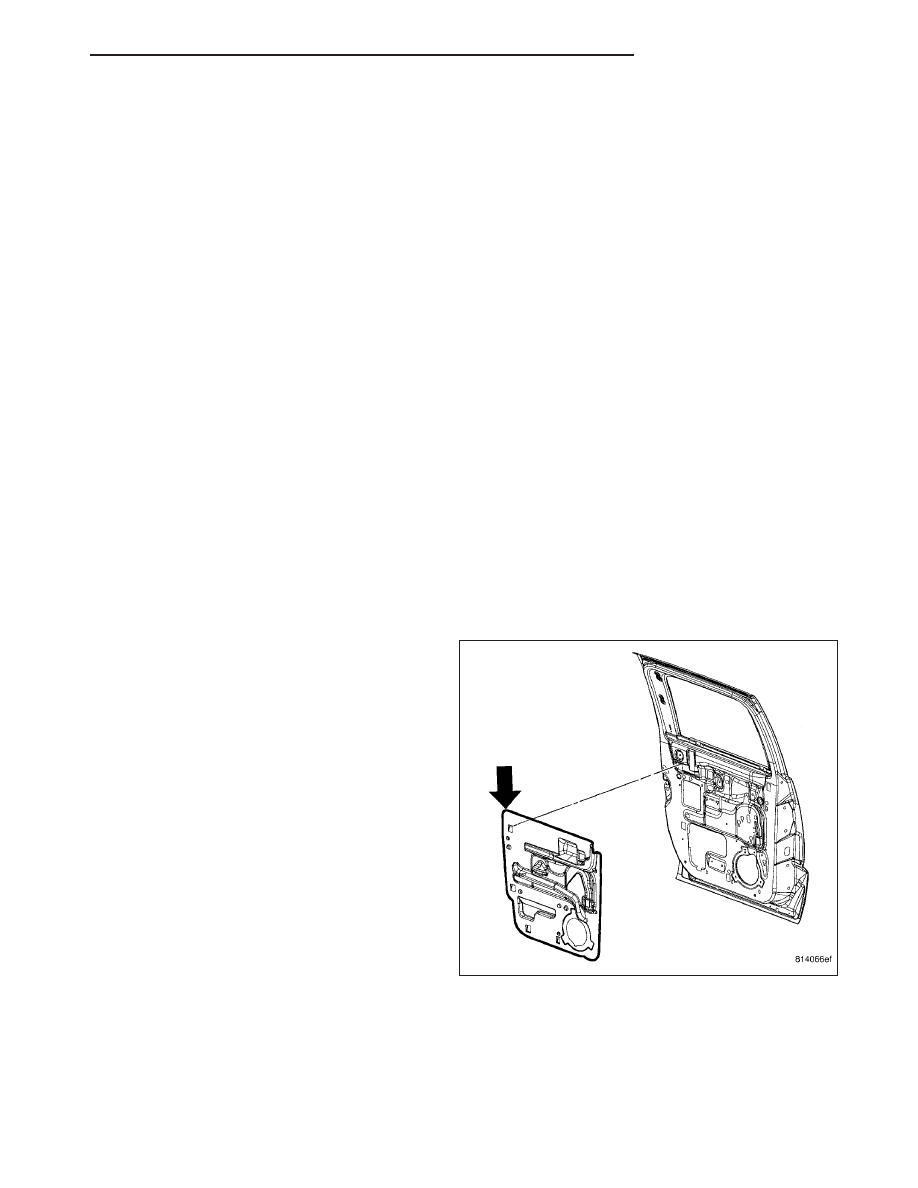

6. Install door trim panel (Refer to 23 - BODY/DOOR

- FRONT/TRIM PANEL - INSTALLATION).

7. Connect battery negative cable.

23 - 86

DOOR - FRONT

ND

DOORS - REAR

TABLE OF CONTENTS

page

page

CHANNEL-GLASS

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 87

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . . 88

DOOR

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 89

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . . 90

ADJUSTMENTS

. . . . . . . . . . . . . . . . . . . . . . . . 91

GLASS

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 96

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . . 97

HANDLE-EXTERIOR

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 98

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . . 99

HINGE

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . 100

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . 101

LATCH

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . 103

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . 104

PANEL-TRIM

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . 105

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . 106

REGULATOR-WINDOW - MANUAL

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . 107

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . 108

REGULATOR-WINDOW - POWER

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . 110

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . 112

STRIKER

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . 113

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . 114

ADJUSTMENTS

ADJUSTMENT

. . . . . . . . . . . . . . . . . . . . . . . 115

WATERSHIELD

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . 115

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . 117

CHANNEL-GLASS

REMOVAL

1. Raise glass to the up position and remove the

watershield. (Refer to 23 - BODY/DOORS - REAR/
WATERSHIELD - REMOVAL)
