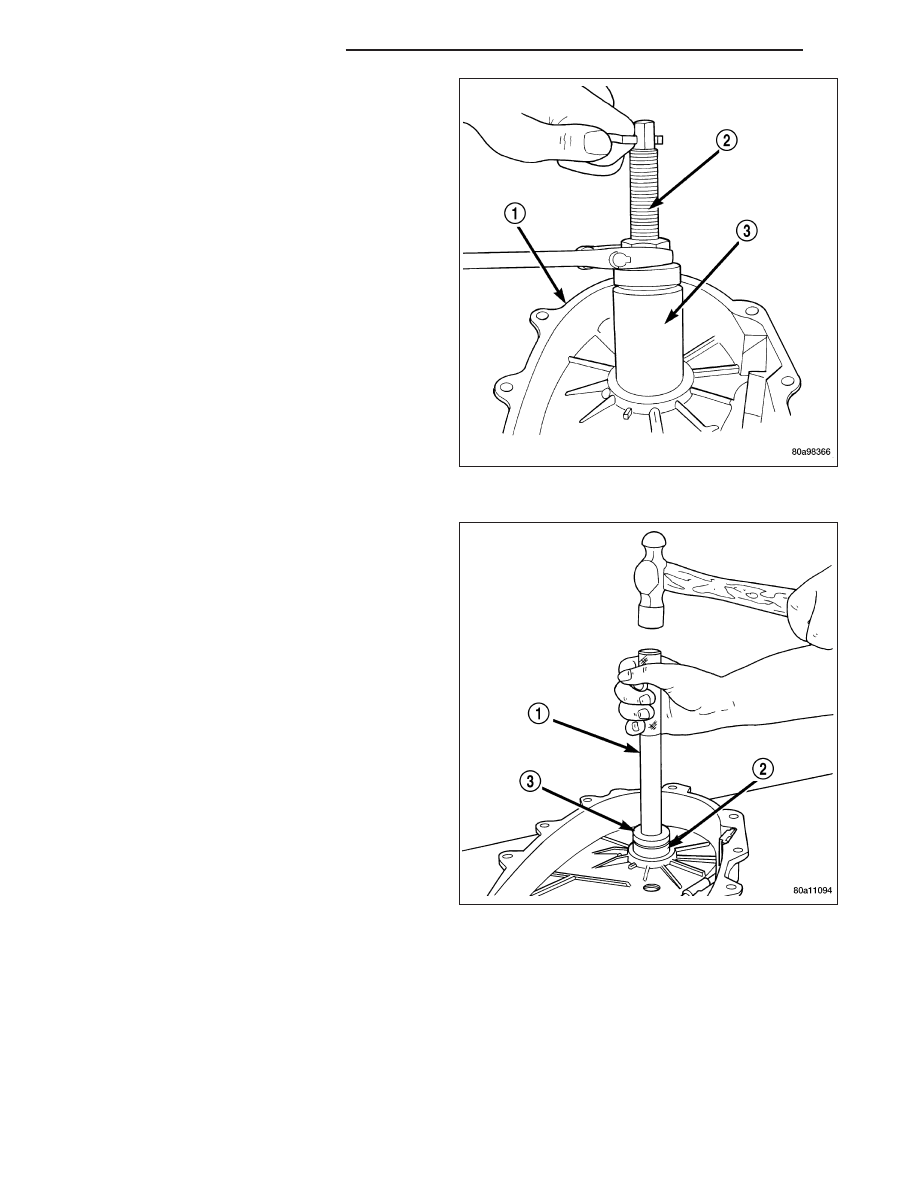

11. Remove front output shaft rear bearing with the

screw and jaws from Remover L-4454 (2) and
Cup 8148 (3).

12. Install new bearing (2) with Tool Handle C-4171

(1) and Installer 5066 (3). Lubricate bearing after
installation.

21 - 940

TRANSFER CASE - NV244

ND

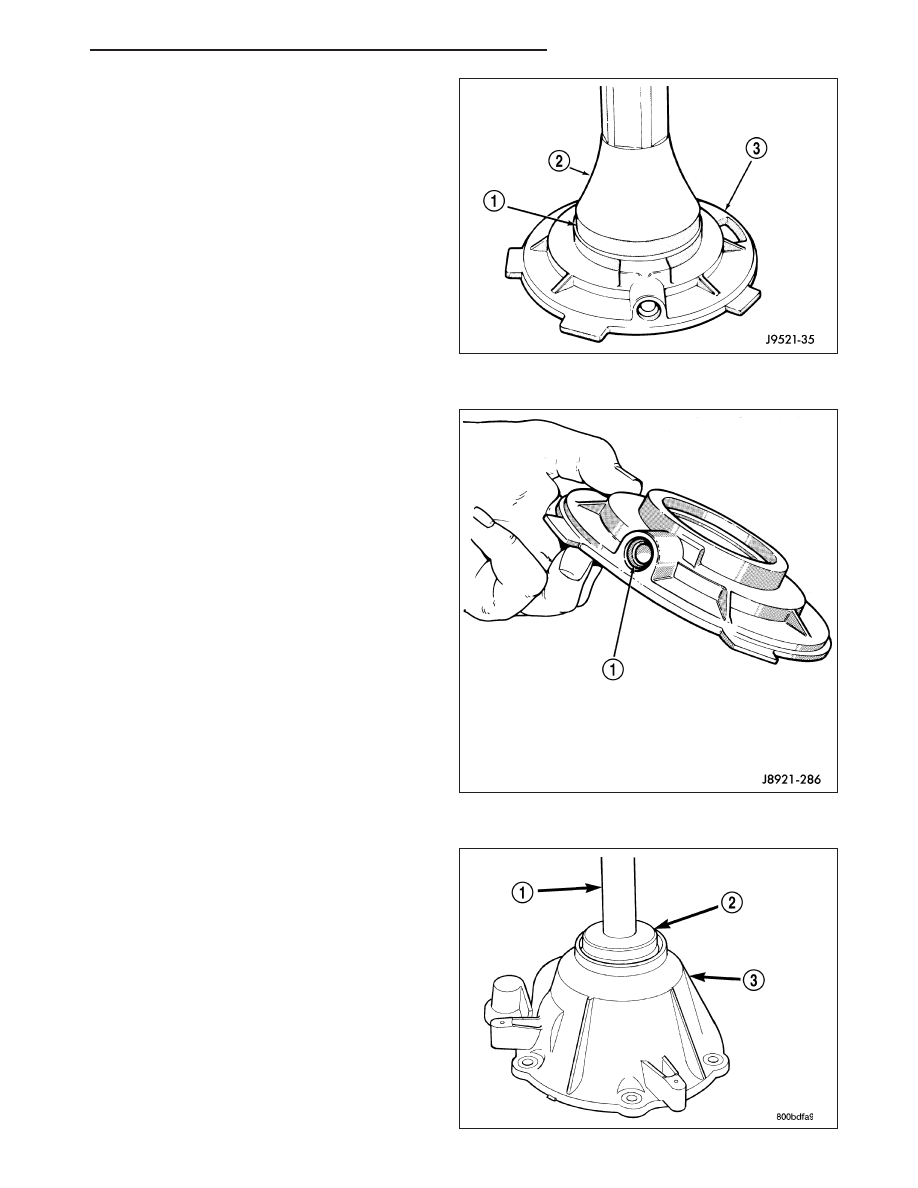

13. Install new seal (1) in oil pump feed housing with

Special Tool 7888 (2).

14. Install new pickup tube o-ring (1) in oil pump.

15. Remove rear retainer bearing with Remover 5065

and Handle C-4171.

16. Install rear bearing in retainer with Handle C-4171

(1) and Installer 5064 (2).

ND

TRANSFER CASE - NV244

21 - 941

DIFFERENTIAL

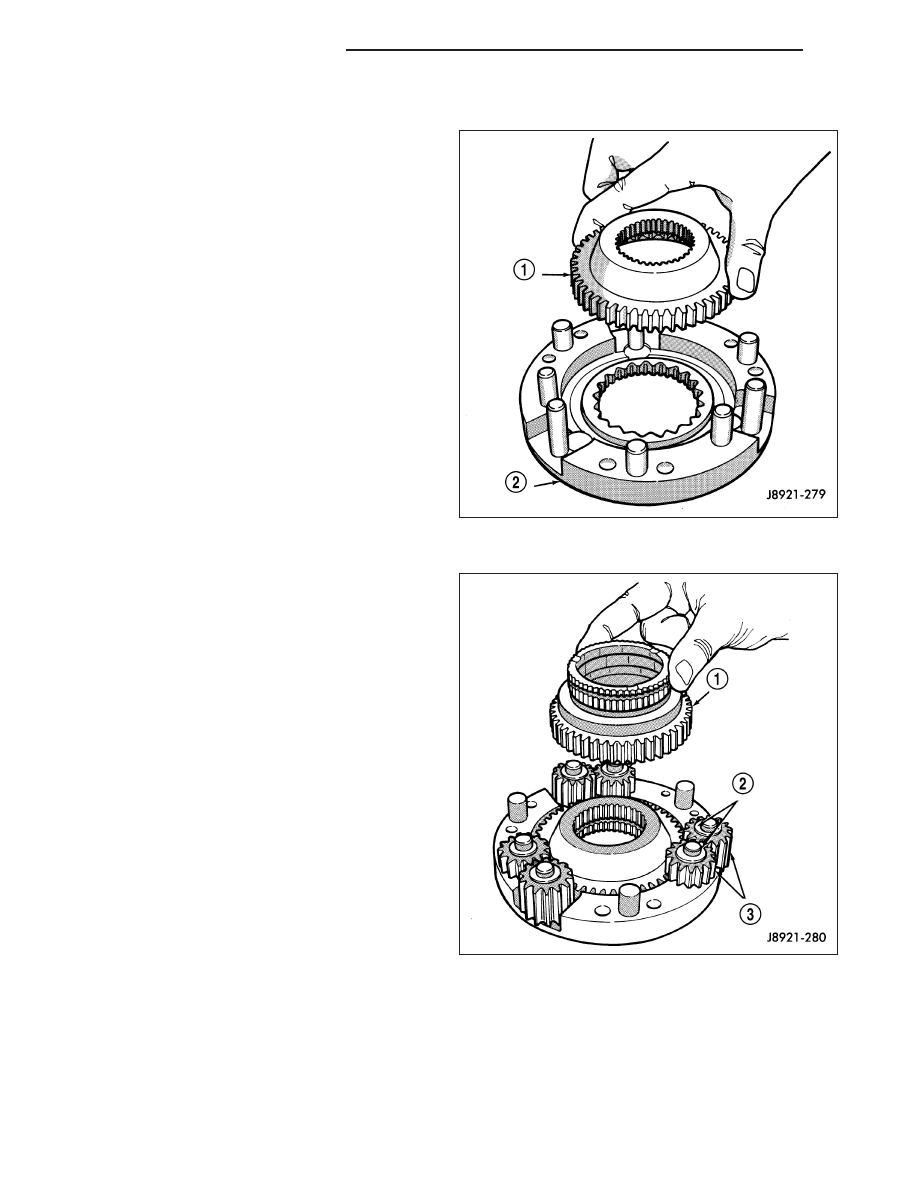

1. Lubricate differential components with automatic

transmission fluid.

2. Install sprocket gear (1) in differential bottom case.

3. Install differential planet gears (3) and new thrust

washers

(2).

Be

sure

thrust

washers

are

installed at top and bottom of each planet gear.

4. Install differential mainshaft gear (1).

21 - 942

TRANSFER CASE - NV244

ND

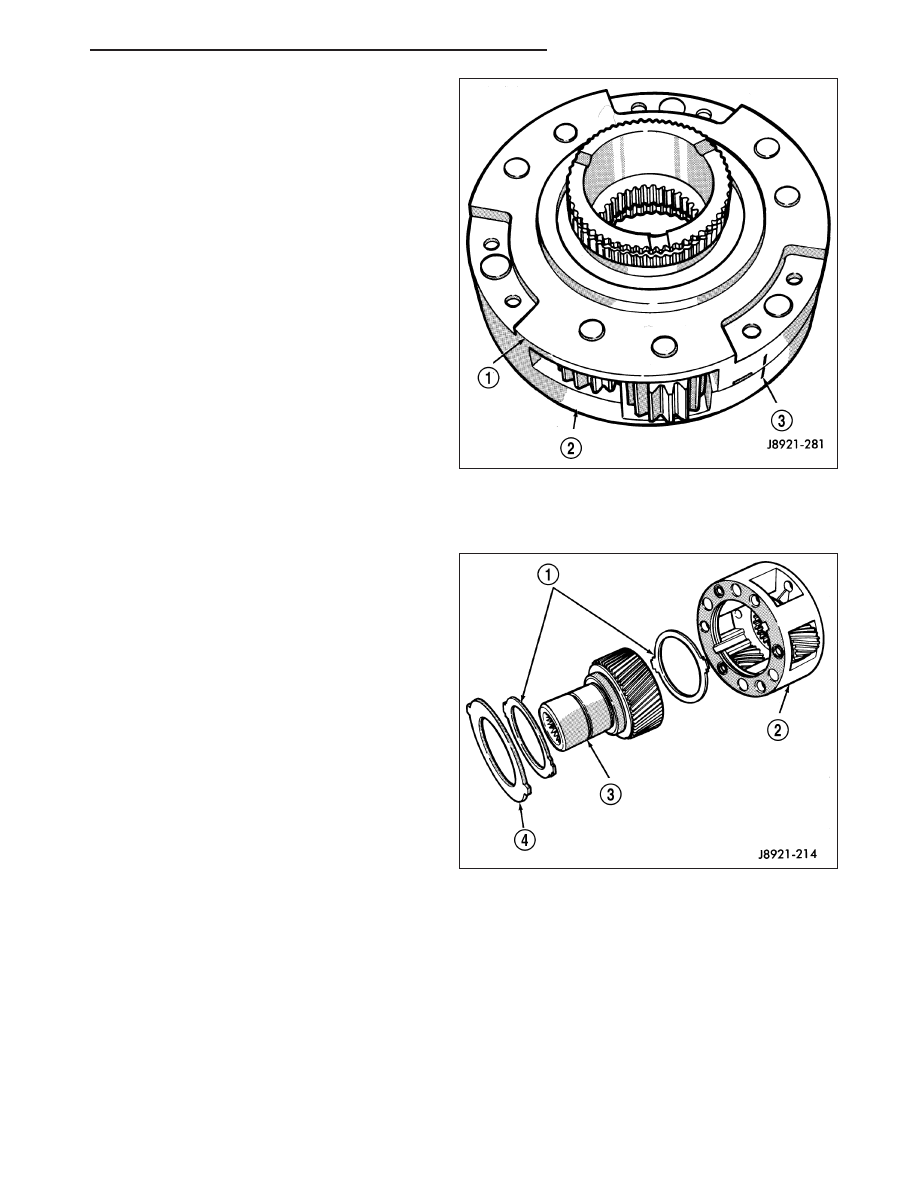

5. Align and position differential top case (1) on bot-

tom case (2). Align using scribe marks (3) made at
disassembly.

6. While holding differential case halves together,

invert the differential and start the differential case
bolts.

7. Tighten differential case bolts to specified torque.

INPUT GEAR/LOW RANGE

1. Assemble low range gear (2), input gear thrust

washers (1), input gear (3) and input gear retainer
(2).

ND

TRANSFER CASE - NV244

21 - 943
