C107C–BRAKE PEDAL SWITCH 1/2 STUCK (EBC125) (CONTINUED)

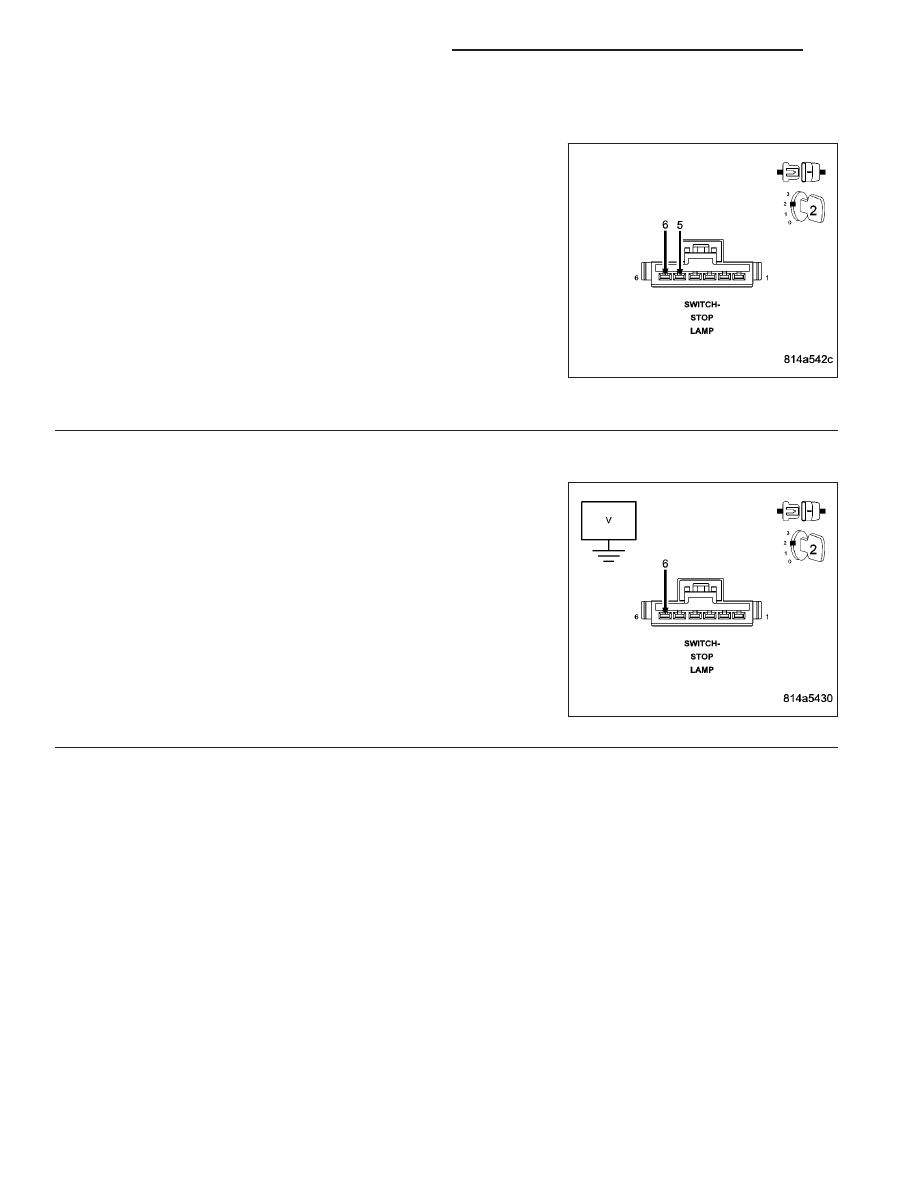

2.

BRAKE LAMP SWITCH

Turn ignition off.

Disconnect the Brake Lamp Switch harness connector.

Turn ignition on.

With the scan tool, monitor the brake switch status.

Connect and disconnect a jumper wire between the (Z429) Ground cir-
cuit and the (B29) Brake Switch Signal circuit.

Does the scan tool display correctly with the jumper wire con-
nected and disconnected?

Yes

>> Replace the Brake Lamp Switch in accordance with the

Service Information.

Perform ABS VERIFICATION TEST - VER 1. (Refer to 5 -
BRAKES/ELECTRICAL - DIAGNOSIS AND TESTING)

No

>> Go To 3

3.

(B29) BRAKE SWITCH SIGNAL CIRCUIT SHORT TO VOLTAGE

Turn the ignition off.

Disconnect the Anti-lock Brake Module harness connector.

Turn the ignition on.

Measure the voltage of the (B29) Brake Switch Signal circuit.

Is there any voltage present?

Yes

>> Repair the (B29) Brake Switch Signal circuit for a short to

voltage.

Perform ABS VERIFICATION TEST - VER 1. (Refer to 5 -
BRAKES/ELECTRICAL - DIAGNOSIS AND TESTING)

No

>> Go To 4

5 - 94

BRAKES - ABS ELECTRICAL DIAGNOSTICS

ND

C107C–BRAKE PEDAL SWITCH 1/2 STUCK (EBC125) (CONTINUED)

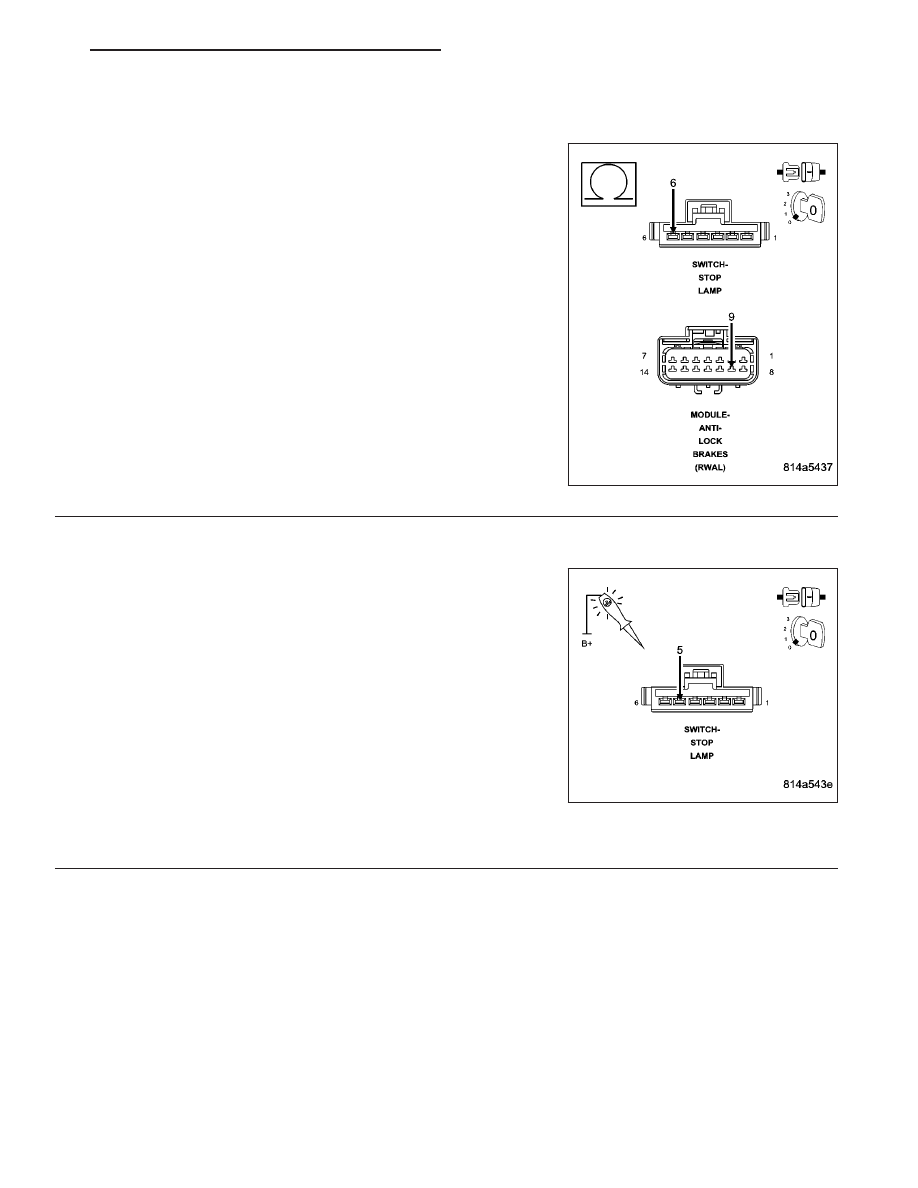

4.

(B29) BRAKE SWITCH SIGNAL CIRCUIT OPEN

Turn the ignition off.

Measure the resistance of the (B29) Brake Switch Signal circuit
between the Anti-lock Brake Module harness connector and the brake
switch harness connector.

Is the resistance above 5.0 ohms?

Yes

>> Repair the open (B29) Brake Switch Signal circuit.

Perform ABS VERIFICATION TEST - VER 1. (Refer to 5 -
BRAKES/ELECTRICAL - DIAGNOSIS AND TESTING)

No

>> Go To 5

5.

(Z429) GROUND CIRCUIT OPEN

Using a 12–volt test light connected to 12 volts, check the (Z429)
Ground circuit at the brake switch harness connector.

NOTE: The test light should be illuminated and bright. Compare
the brightness to that of a direct connection to the battery.

Is the test light illuminated and bright?

Yes

>> Replace the Anti-lock Brake Module in accordance with

the Service Information. Refer to the symptom *Replacing
the Anti-lock Brake Module for additional information.

Perform ABS VERIFICATION TEST - VER 1. (Refer to 5 -
BRAKES/ELECTRICAL - DIAGNOSIS AND TESTING)

No

>> Repair the (Z429) Ground circuit for an open circuit or high

resistance.

Perform ABS VERIFICATION TEST - VER 1. (Refer to 5 - BRAKES/ELECTRICAL - DIAGNOSIS AND
TESTING)

ND

BRAKES - ABS ELECTRICAL DIAGNOSTICS

5 - 95

C1239-EMISSION ROLLS TEST ACTIVE (EBC125)

For a complete wiring diagram Refer to Section 8W.

•

When Monitored:
Continuously with the ignition on.

•

Set Condition:
If the Anti-lock Brake Module receives two messages in a row from the FCM indicating that the extended diag-
nostic session is active. ABS is inhibited during the extended diagnostic session.

Possible Causes

CAN COMMUNICATION DTCS(S) PRESENT

ANTI-LOCK BRAKE MODULE

Diagnostic Test

1.

DTC IS PRESENT

NOTE: Ensure the battery is fully charged.
Turn the ignition on.

With the scan tool clear DTCs.

Turn the ignition off.

Turn the ignition on.

With the scan tool select View DTCs in the Anti-lock Brake Module.

Is the status Active for this DTC?

Yes

>> Go To 2

No

>> Go To 3

2.

ANTI-LOCK BRAKE MODULE

Turn the ignition on.

With the scan tool, select View DTCs in each module on the CAN B BUS and the CAN C BUS.

Are there CAN BUS communication DTCs present in any other module?

Yes

>> Perform the appropriate diagnostic procedure before continuing with this test.

Perform ABS VERIFICATION TEST - VER 1. (Refer to 5 - BRAKES/ELECTRICAL - DIAGNOSIS AND
TESTING)

No

>> Replace the Anti-lock Brake Module in accordance with the Service Information.

Perform ABS VERIFICATION TEST - VER 1. (Refer to 5 - BRAKES/ELECTRICAL - DIAGNOSIS AND
TESTING)

5 - 96

BRAKES - ABS ELECTRICAL DIAGNOSTICS

ND

C1239-EMISSION ROLLS TEST ACTIVE (EBC125) (CONTINUED)

3.

INTERMITTENT COMMUNICATION DTC

The condition necessary to set this DTC is not present at this time.

This DTC will set if the Anti-lock Brake Module receives 2 messages in a row from the FCM indicating that the
Emissions Rolls test is active.

With the scan tool, select View DTCs in the PCM and FCM. If there are any communications DTCs present, perform
the appropriate diagnostic procedure.

Refer to any Technical Service Bulletins that may apply.

Were any problems found?

Yes

>> Repair as necessary.

Perform ABS VERIFICATION TEST - VER 1. (Refer to 5 - BRAKES/ELECTRICAL - DIAGNOSIS AND
TESTING)

No

>> Test Complete.
