C1032-REAR WHEEL SPEED SENSOR SIGNAL ERRATIC PERFORMANCE (EBC125) (CONTINUED)

9.

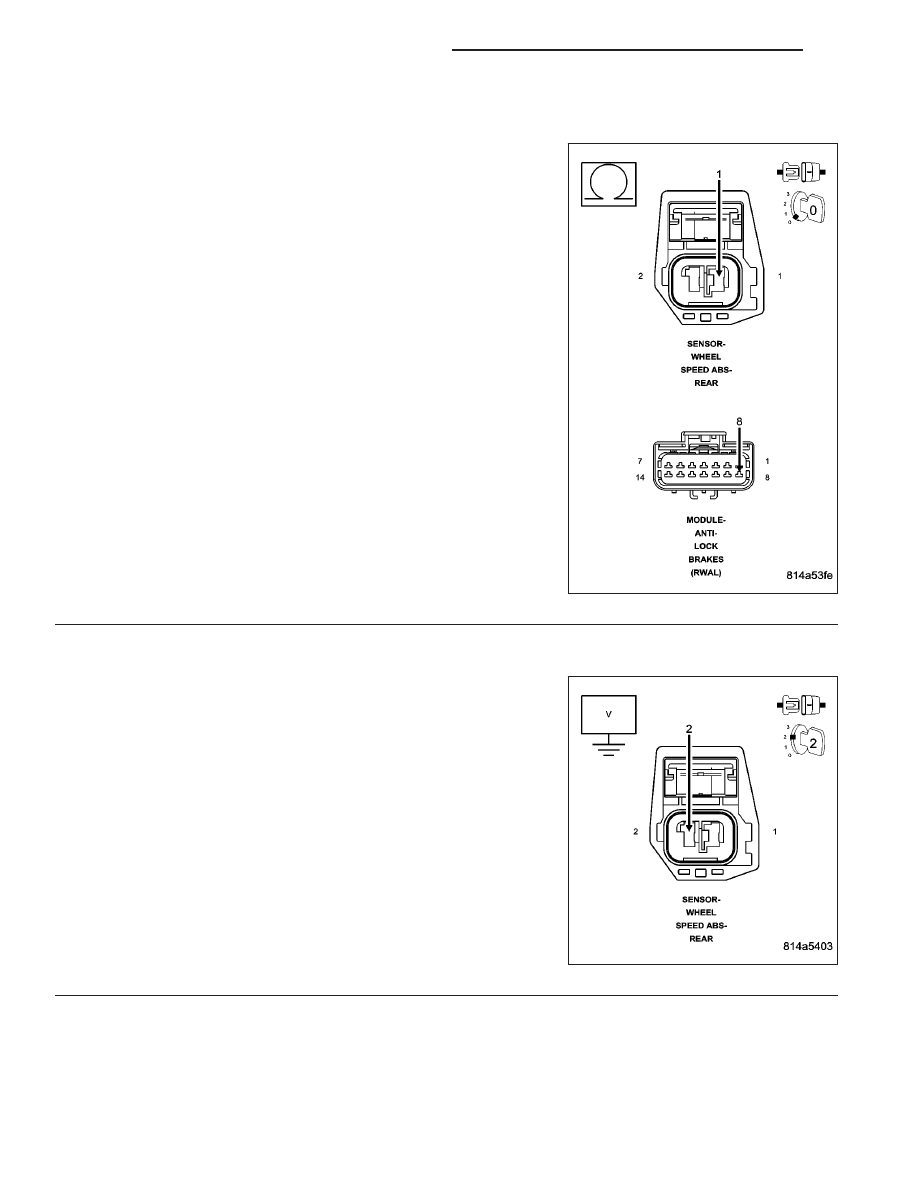

(B22) REAR WHEEL SPEED SENSOR SIGNAL CIRCUIT OPEN

Measure the resistance of the (B22) Rear Wheel Speed Sensor Signal
circuit.

Is the resistance below 5 ohms?

Yes

>> Go To 10

No

>> Repair the open (B22) Rear Wheel Speed Sensor Signal

circuit.

Perform ABS VERIFICATION TEST - VER 1. (Refer to 5 -
BRAKES/ELECTRICAL - DIAGNOSIS AND TESTING)

10.

(B222) REAR WHEEL SPEED SENSOR SUPPLY CIRCUIT SHORTED TO VOLTAGE

Turn the ignition on.

Measure the voltage of the (B222) Rear Wheel Speed Sensor Supply
circuit.

Is there any voltage present?

Yes

>> Repair (B222) Rear Wheel Speed Sensor Supply circuit

for a short to voltage.

Perform ABS VERIFICATION TEST - VER 1. (Refer to 5 -
BRAKES/ELECTRICAL - DIAGNOSIS AND TESTING)

No

>> Go To 11

5 - 86

BRAKES - ABS ELECTRICAL DIAGNOSTICS

ND

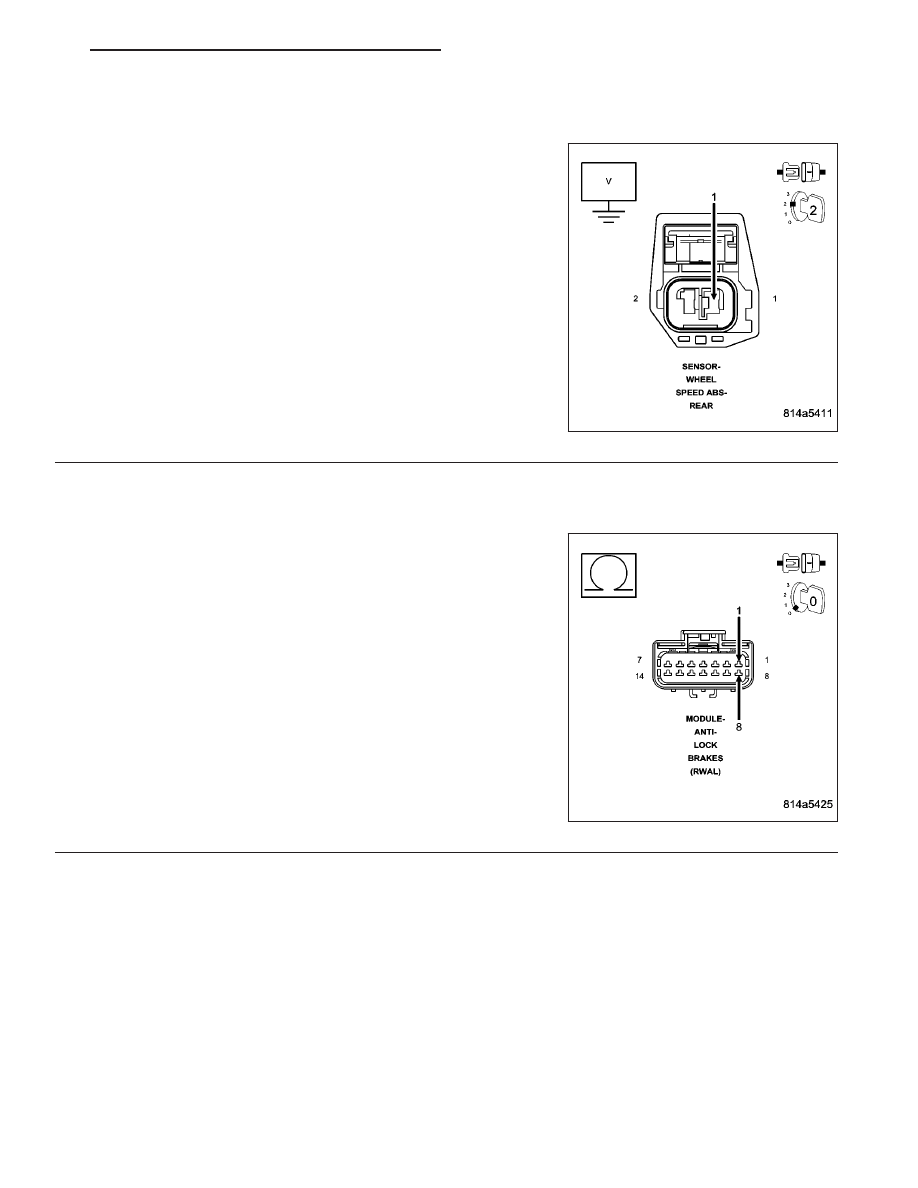

C1032-REAR WHEEL SPEED SENSOR SIGNAL ERRATIC PERFORMANCE (EBC125) (CONTINUED)

11.

(B22) REAR WHEEL SPEED SENSOR SIGNAL CIRCUIT SHORTED TO VOLTAGE

Measure the voltage of the (B22) Rear Wheel Speed Sensor Signal
circuit.

Is there any voltage present?

Yes

>> Repair the (B22) Rear Wheel Speed Sensor Signal circuit

for a short to voltage.

Perform ABS VERIFICATION TEST - VER 1. (Refer to 5 -
BRAKES/ELECTRICAL - DIAGNOSIS AND TESTING)

No

>> Go To 12

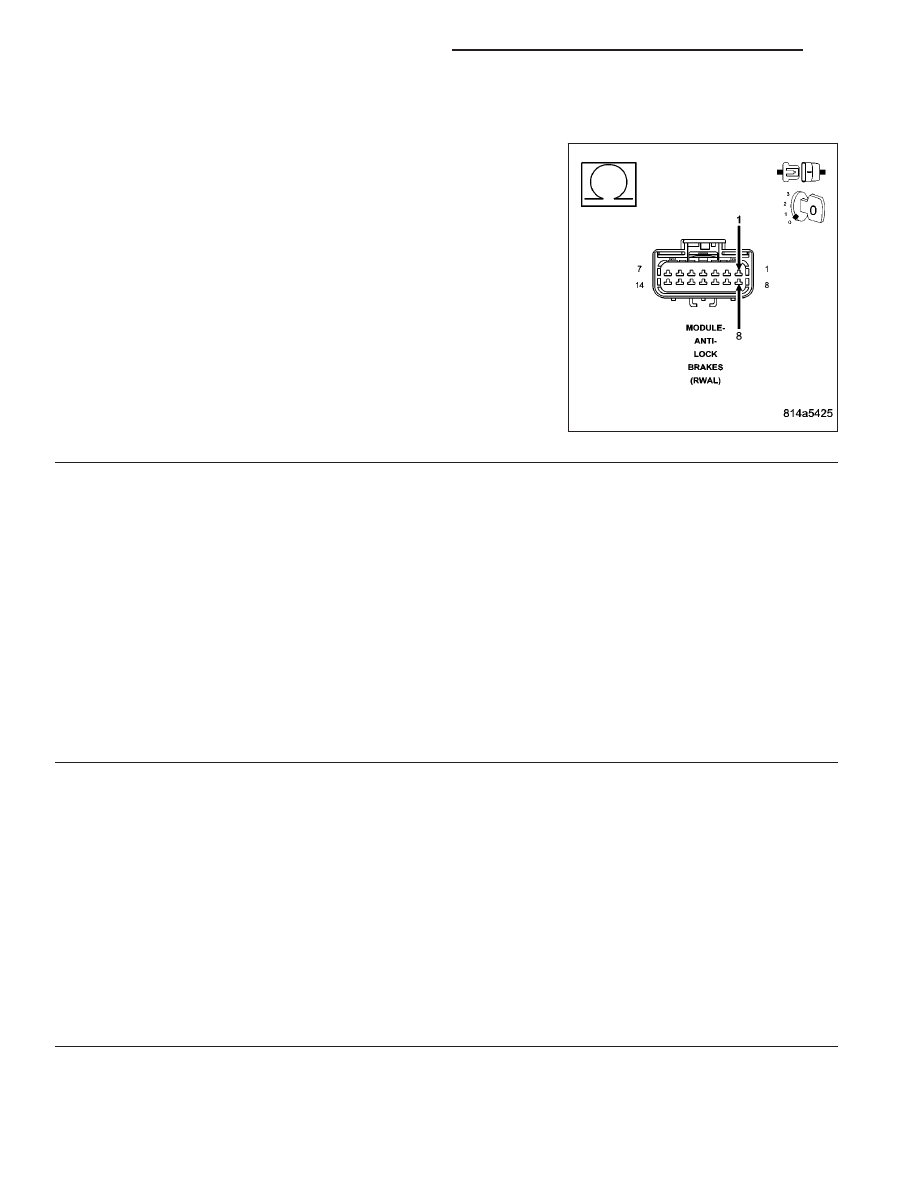

12.

(B222) REAR WHEEL SPEED SENSOR SUPPLY CIRCUIT SHORTED TO THE (B22) REAR WHEEL
SPEED SENSOR SIGNAL CIRCUIT

Turn the ignition off.

Measure the resistance between the (B222) Rear Wheel Speed Sen-
sor Supply circuit and the (B22) Rear Wheel Speed Sensor Signal cir-
cuit at the Anti-lock Brake Module harness connector.

Is the resistance below 5.0 ohms?

Yes

>> Repair (B222) Rear Wheel Speed Sensor Supply circuit

for a short to the (B22) Rear Wheel Speed Sensor Signal
circuit.

Perform ABS VERIFICATION TEST - VER 1. (Refer to 5 -
BRAKES/ELECTRICAL - DIAGNOSIS AND TESTING)

No

>> Go To 13

ND

BRAKES - ABS ELECTRICAL DIAGNOSTICS

5 - 87

C1032-REAR WHEEL SPEED SENSOR SIGNAL ERRATIC PERFORMANCE (EBC125) (CONTINUED)

13.

REAR WHEEL SPEED SENSOR

Turn the ignition off.

Connect the Rear Wheel Speed Sensor harness connector.

Measure the resistance between the (B222) Rear Wheel Speed Sen-
sor Supply circuit and (B22) Rear Wheel Speed Sensor Signal circuit
at the Anti-lock Brake Module harness connector.

NOTE: The resistance should be approximately 1600–2300 ohms
at 76 degrees F.

Is the resistance within the noted range?

Yes

>> Go to 14

No

>> Replace the Rear Wheel Speed Sensor in accordance

with the Service Information.

Perform ABS VERIFICATION TEST - VER 1. (Refer to 5 -
BRAKES/ELECTRICAL - DIAGNOSIS AND TESTING)

14.

ANTI-LOCK BRAKE MODULE

Turn the ignition off.

Inspect the related wiring harness. Look for any chafed, pierced, pinched, or partially broken wires.

Inspect the related wire harness connectors. Look for broken, bent, pushed out, or corroded terminals.

Refer to any Technical Service Bulletins that may apply.

Were any problems found?

Yes

>> Repair as necessary in accordance with the Service Information.

Perform ABS VERIFICATION TEST - VER 1. (Refer to 5 - BRAKES/ELECTRICAL - DIAGNOSIS AND
TESTING)

No

>> Replace the Anti-lock Brake Module in accordance with the Service Information.

Perform ABS VERIFICATION TEST - VER 1. (Refer to 5 - BRAKES/ELECTRICAL - DIAGNOSIS AND
TESTING)

15.

WIRING HARNESS INSPECTION

Turn the ignition off.

NOTE: Towing the vehicle with ignition ON may set this DTC.
Inspect the related wiring harness. Look for any chafed, pierced, pinched, or partially broken wires.

Inspect the related wire harness connectors. Look for broken, bent, pushed out, or corroded terminals.

Refer to any Technical Service Bulletins that may apply.

Were any problems found?

Yes

>> Repair as necessary in accordance with the Service Information.

Perform ABS VERIFICATION TEST - VER 1. (Refer to 5 - BRAKES/ELECTRICAL - DIAGNOSIS AND
TESTING)

No

>> Test Complete.

5 - 88

BRAKES - ABS ELECTRICAL DIAGNOSTICS

ND

C1078–TIRE REVOLUTIONS RANGE PERFORMANCE (EBC125)

For a complete wiring diagram Refer to Section 8W.

•

When Monitored:
With the ignition on.

•

Set Condition:
The DTC will set if the stored tire size is out of range.

Possible Causes

INTERMITTENT TIRE REVOLUTIONS RANGE PERFORMANCE DTC

INCORRECT TIRE SIZE PROGRAMMED INTO ANTI-LOCK BRAKE MODULE

ANTI-LOCK BRAKE MODULE

Diagnostic Test

1.

DTC CONDITION IS PRESENT

Turn the ignition on.

Observe the ABS Warning Indicator.

Is the ABS Warning Indicator Flashing?

Yes

>> Go To 2

No

>> Go To 3

2.

INCORRECT TIRES PROGRAMMED INTO ANTI-LOCK BRAKE MODULE

Inspect all four tires on the vehicle and note the size of each tire.

NOTE: A non-production size tire cannot be programmed into the CAB. The production Powertrain, with the
production size tires, is the only emissions certified configuration that is available for reprogramming.
Turn the ignition on.

With the scan tool, read the tire size that is programmed into the CAB.

Does the displayed tire size match the actual tire size on the vehicle?

Yes

>> Replace the Anti-lock Brake Module in accordance with the Service Information. Refer to the symptom

*Replacing the Anti-lock Brake Module for additional information.

Perform ABS VERIFICATION TEST - VER 1. (Refer to 5 - BRAKES/ELECTRICAL - DIAGNOSIS AND
TESTING)

No

>> Reprogram the tire size in accordance with the Service Information. Make sure that the ignition is on

throughout the reprogramming procedure.

Perform ABS VERIFICATION TEST - VER 1. (Refer to 5 - BRAKES/ELECTRICAL - DIAGNOSIS AND
TESTING)
