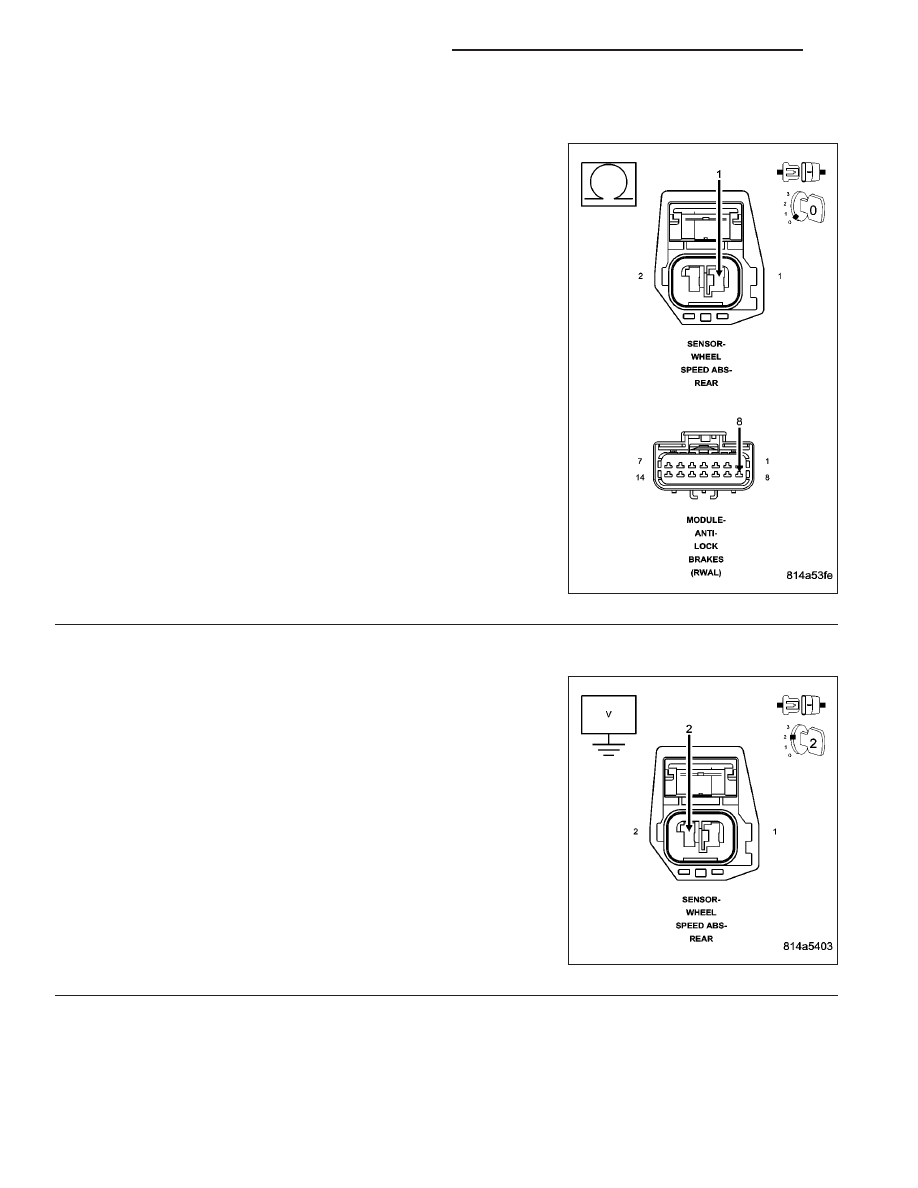

C102B-REAR WHEEL SPEED SENSOR CIRCUIT (EBC125) (CONTINUED)

9.

(B22) REAR WHEEL SPEED SENSOR SIGNAL CIRCUIT OPEN

Measure the resistance of the (B22) Rear Wheel Speed Sensor Signal
circuit.

Is the resistance below 5 ohms?

Yes

>> Go To 10

No

>> Repair the open (B22) Rear Wheel Speed Sensor Signal

circuit.

Perform ABS VERIFICATION TEST - VER 1. (Refer to 5 -
BRAKES/ELECTRICAL - DIAGNOSIS AND TESTING)

10.

(B222) REAR WHEEL SPEED SENSOR SUPPLY CIRCUIT SHORTED TO VOLTAGE

Turn the ignition on.

Measure the voltage of the (B222) Rear Wheel Speed Sensor Supply
circuit.

Is there any voltage present?

Yes

>> Repair (B222) Rear Wheel Speed Sensor Supply circuit

for a short to voltage.

Perform ABS VERIFICATION TEST - VER 1. (Refer to 5 -
BRAKES/ELECTRICAL - DIAGNOSIS AND TESTING)

No

>> Go To 11

5 - 78

BRAKES - ABS ELECTRICAL DIAGNOSTICS

ND

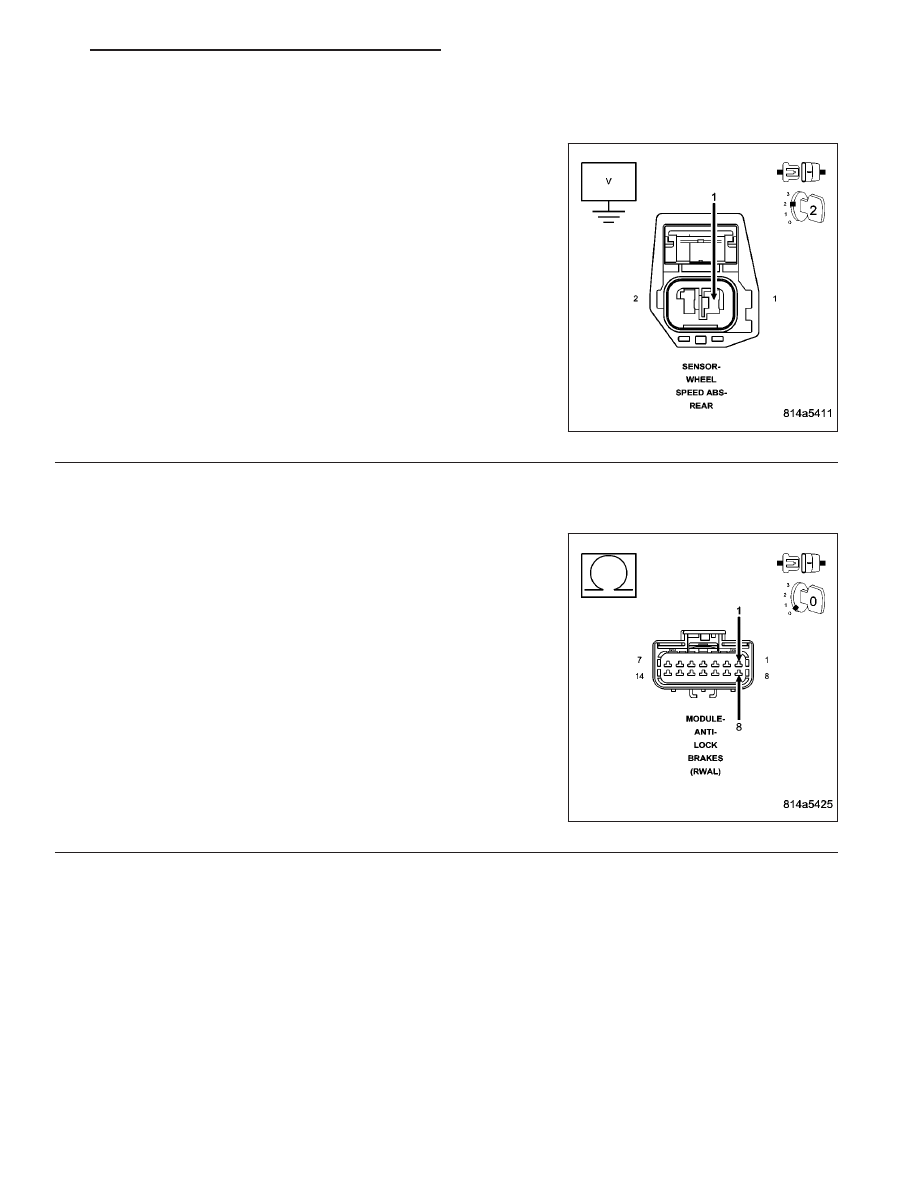

C102B-REAR WHEEL SPEED SENSOR CIRCUIT (EBC125) (CONTINUED)

11.

(B22) REAR WHEEL SPEED SENSOR SIGNAL CIRCUIT SHORTED TO VOLTAGE

Measure the voltage of the (B22) Rear Wheel Speed Sensor Signal
circuit.

Is there any voltage present?

Yes

>> Repair the (B22) Rear Wheel Speed Sensor Signal circuit

for a short to voltage.

Perform ABS VERIFICATION TEST - VER 1. (Refer to 5 -
BRAKES/ELECTRICAL - DIAGNOSIS AND TESTING)

No

>> Go To 12

12.

(B222) REAR WHEEL SPEED SENSOR SUPPLY CIRCUIT SHORTED TO THE (B22) REAR WHEEL
SPEED SENSOR SIGNAL CIRCUIT

Turn the ignition off.

Measure the resistance between the (B222) Rear Wheel Speed Sen-
sor Supply circuit and the (B22) Rear Wheel Speed Sensor Signal cir-
cuit at the Anti-lock Brake Module harness connector.

Is the resistance below 5.0 ohms?

Yes

>> Repair (B222) Rear Wheel Speed Sensor Supply circuit

for a short to the (B22) Rear Wheel Speed Sensor Signal
circuit.

Perform ABS VERIFICATION TEST - VER 1. (Refer to 5 -
BRAKES/ELECTRICAL - DIAGNOSIS AND TESTING)

No

>> Go To 13

ND

BRAKES - ABS ELECTRICAL DIAGNOSTICS

5 - 79

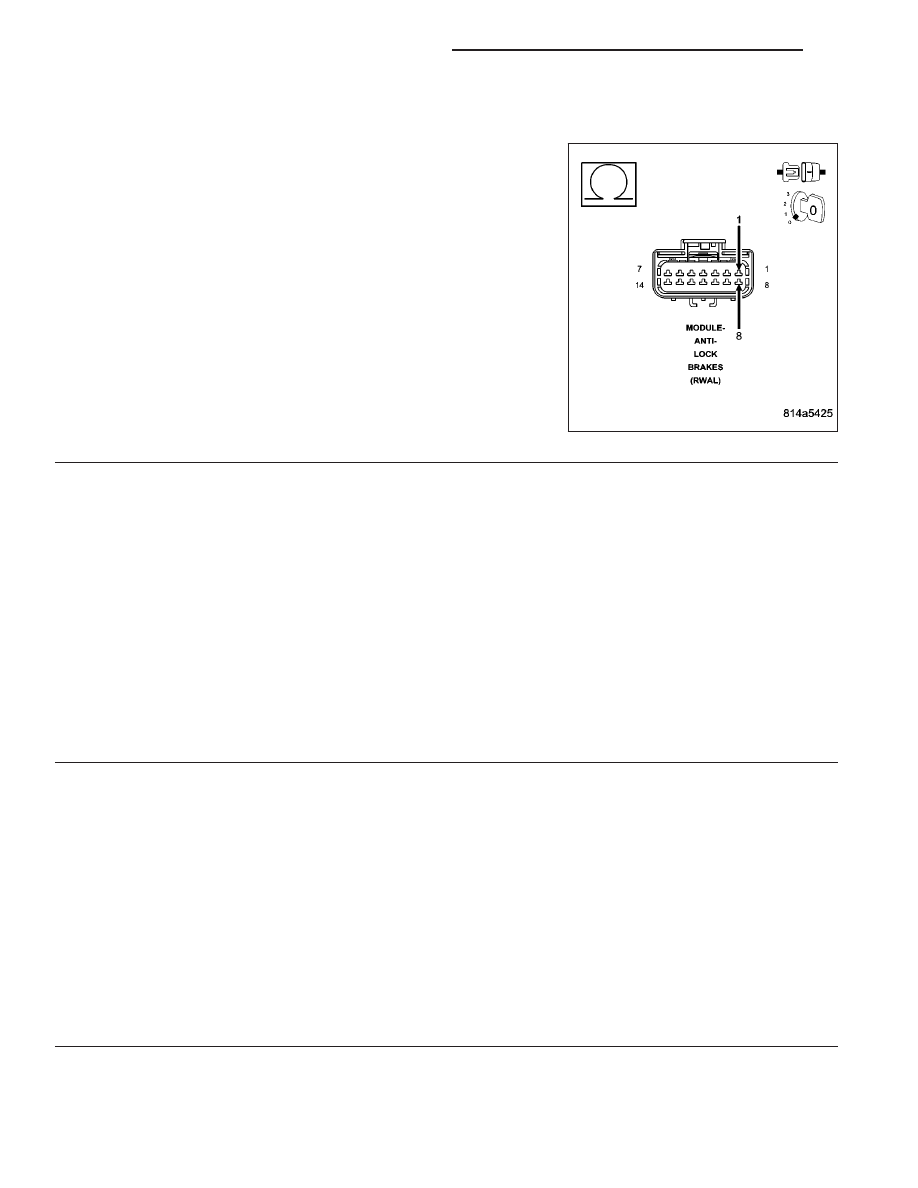

C102B-REAR WHEEL SPEED SENSOR CIRCUIT (EBC125) (CONTINUED)

13.

REAR WHEEL SPEED SENSOR

Turn the ignition off.

Connect the Rear Wheel Speed Sensor harness connector.

Measure the resistance between the (B222) Rear Wheel Speed Sen-
sor Supply circuit and (B22) Rear Wheel Speed Sensor Signal circuit
at the Anti-lock Brake Module harness connector.

NOTE: The resistance should be approximately 1600–2300 ohms
at 76 degrees F.

Is the resistance within the noted range?

Yes

>> Go to 14

No

>> Replace the Rear Wheel Speed Sensor in accordance

with the Service Information.

Perform ABS VERIFICATION TEST - VER 1. (Refer to 5 -
BRAKES/ELECTRICAL - DIAGNOSIS AND TESTING)

14.

ANTI-LOCK BRAKE MODULE

Turn the ignition off.

Inspect the related wiring harness. Look for any chafed, pierced, pinched, or partially broken wires.

Inspect the related wire harness connectors. Look for broken, bent, pushed out, or corroded terminals.

Refer to any Technical Service Bulletins that may apply.

Were any problems found?

Yes

>> Repair as necessary in accordance with the Service Information.

Perform ABS VERIFICATION TEST - VER 1. (Refer to 5 - BRAKES/ELECTRICAL - DIAGNOSIS AND
TESTING)

No

>> Replace the Anti-lock Brake Module in accordance with the Service Information.

Perform ABS VERIFICATION TEST - VER 1. (Refer to 5 - BRAKES/ELECTRICAL - DIAGNOSIS AND
TESTING)

15.

WIRING HARNESS INSPECTION

Turn the ignition off.

NOTE: Towing the vehicle with ignition ON may set this DTC.
Inspect the related wiring harness. Look for any chafed, pierced, pinched, or partially broken wires.

Inspect the related wire harness connectors. Look for broken, bent, pushed out, or corroded terminals.

Refer to any Technical Service Bulletins that may apply.

Were any problems found?

Yes

>> Repair as necessary in accordance with the Service Information.

Perform ABS VERIFICATION TEST - VER 1. (Refer to 5 - BRAKES/ELECTRICAL - DIAGNOSIS AND
TESTING)

No

>> Test Complete.

5 - 80

BRAKES - ABS ELECTRICAL DIAGNOSTICS

ND

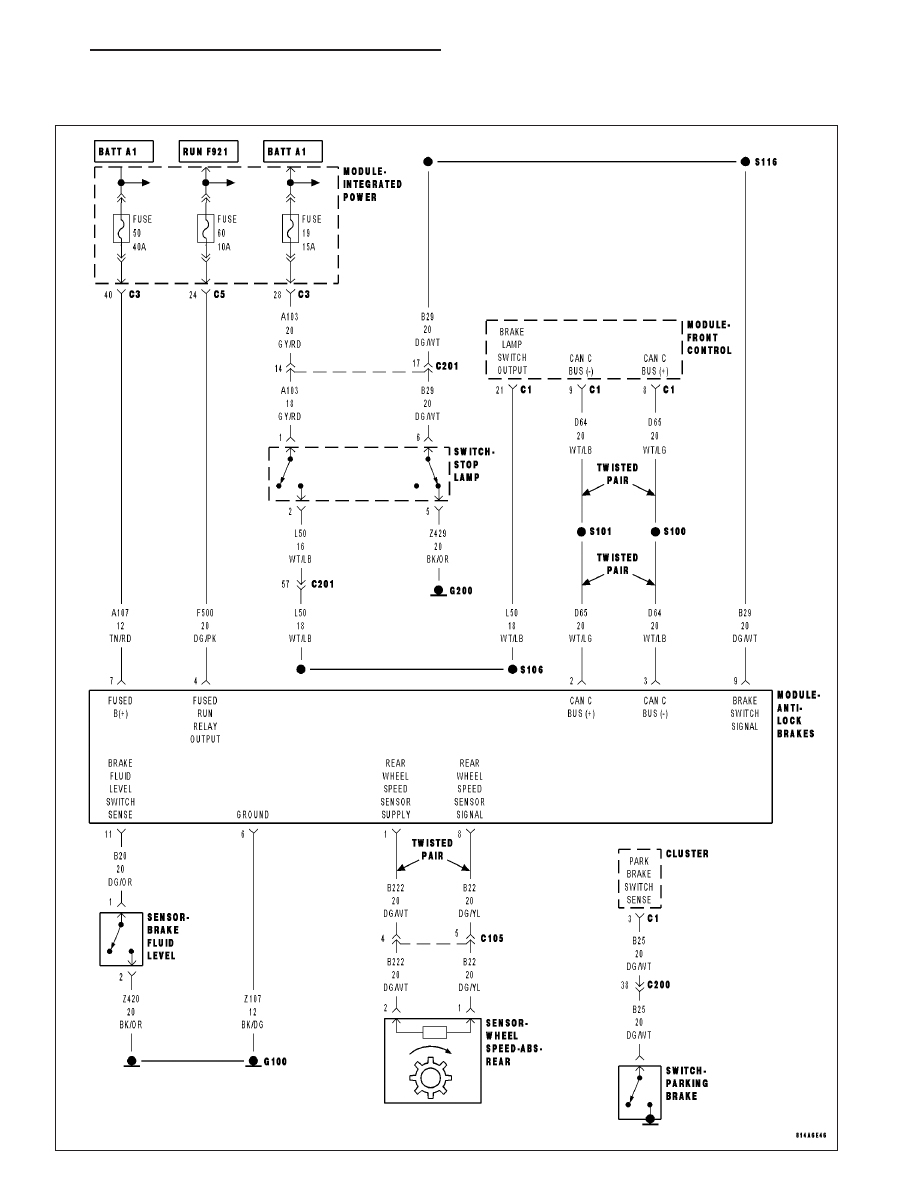

C1032-REAR WHEEL SPEED SENSOR SIGNAL ERRATIC PERFORMANCE (EBC125)

ND

BRAKES - ABS ELECTRICAL DIAGNOSTICS

5 - 81
