WHEEL CYLINDERS

REMOVAL

1. Remove wheel and tire assembly.

2. Remove brake drum.

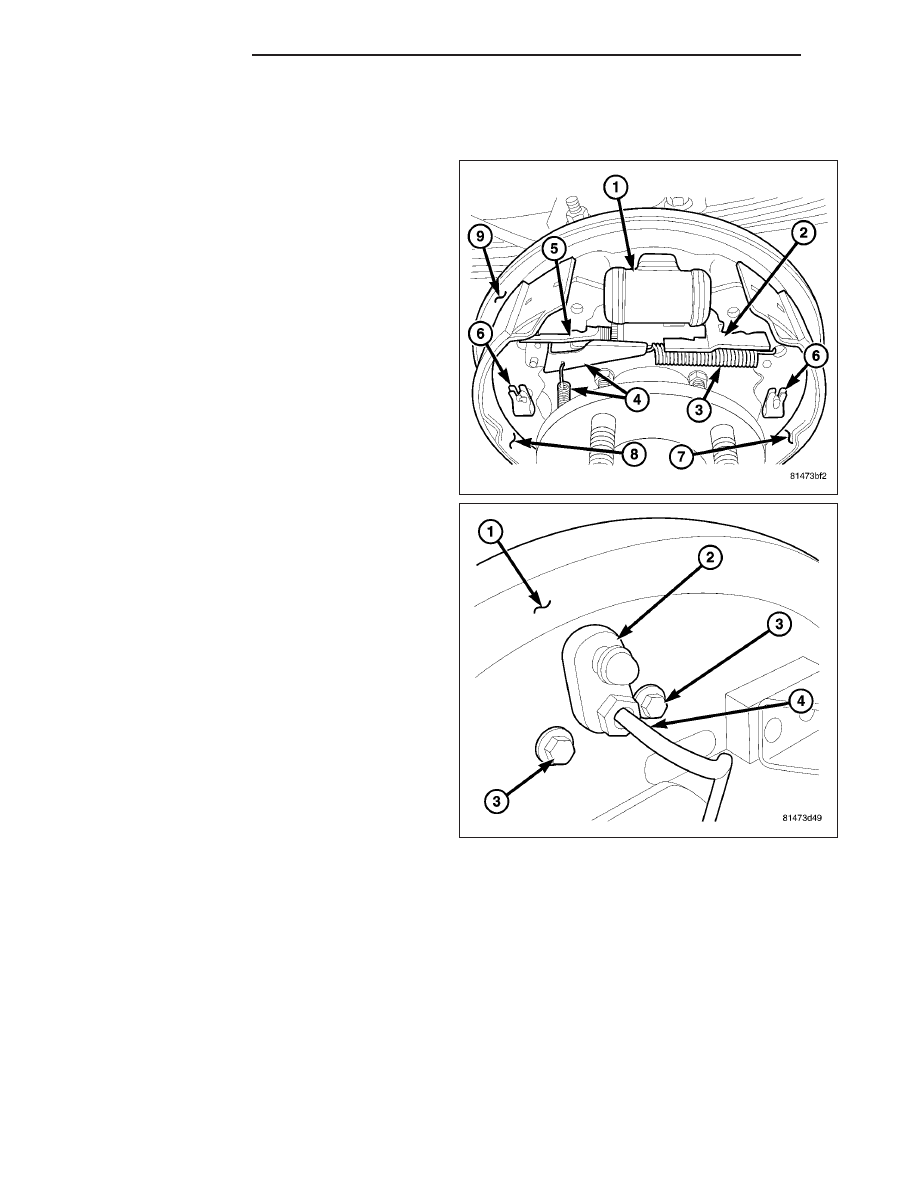

3. Remove brake shoe return spring (3) and move

shoes out of engagement with cylinder (1).

4. Disconnect wheel cylinder brake line (4).

5. Remove cylinder (2) attaching bolts (3) and remove

cylinder from support plate (1).

5 - 50

BRAKES - BASE

ND

INSTALLATION

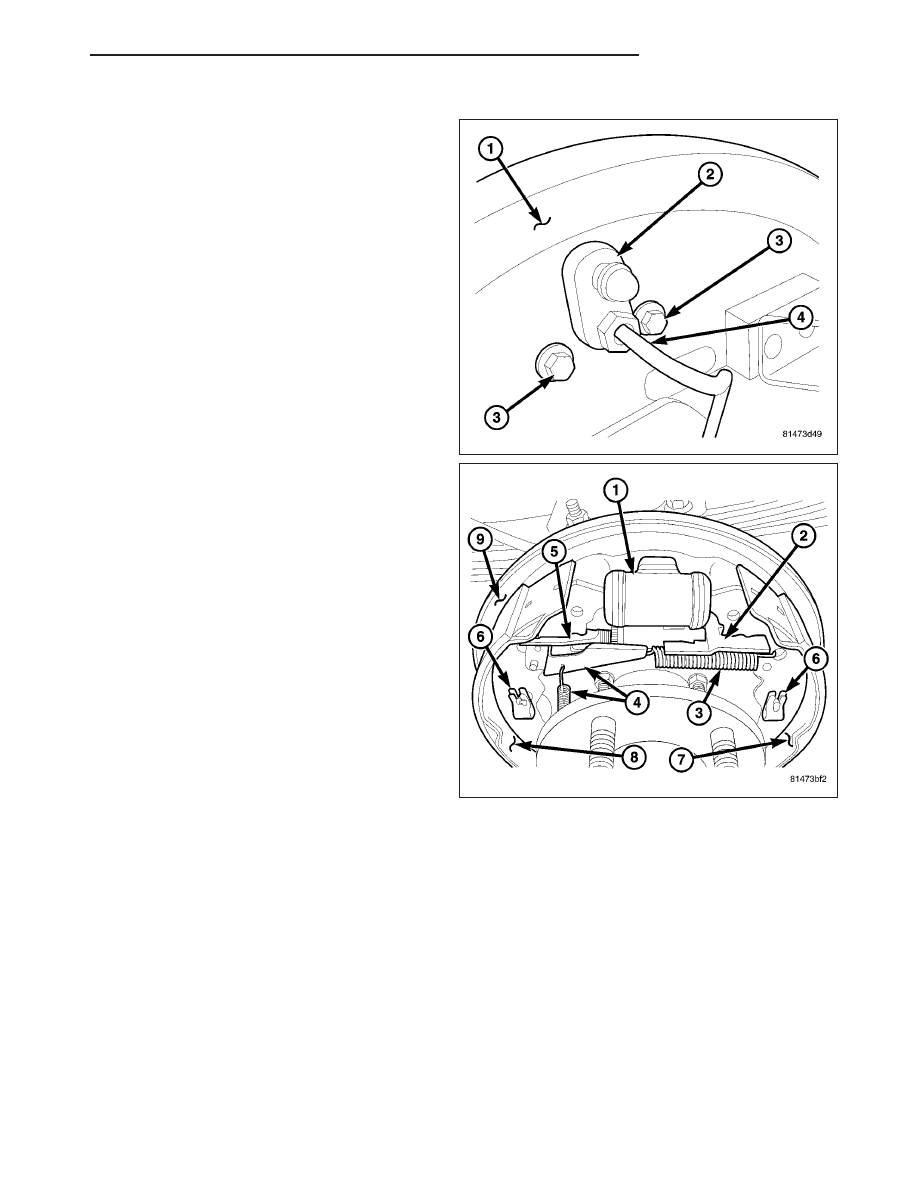

1. Install cylinder (2) and the mounting bolts (3) and

tighten to 20 N·m (15 ft. lbs.).

2. Connect brake line (4) to cylinder (2).

3. Install brake shoe return spring (3).

4. Install brake drum.

5. Install wheel and tire assembly. (Refer to 22 -

TIRES/WHEELS/WHEELS - STANDARD PROCE-
DURE).

6. Bleed base brake system. (Refer to 5 - BRAKES -

STANDARD PROCEDURE).

ND

BRAKES - BASE

5 - 51

SUPPORT PLATE

REMOVAL

1. Remove wheel and tire assembly and brake drum.

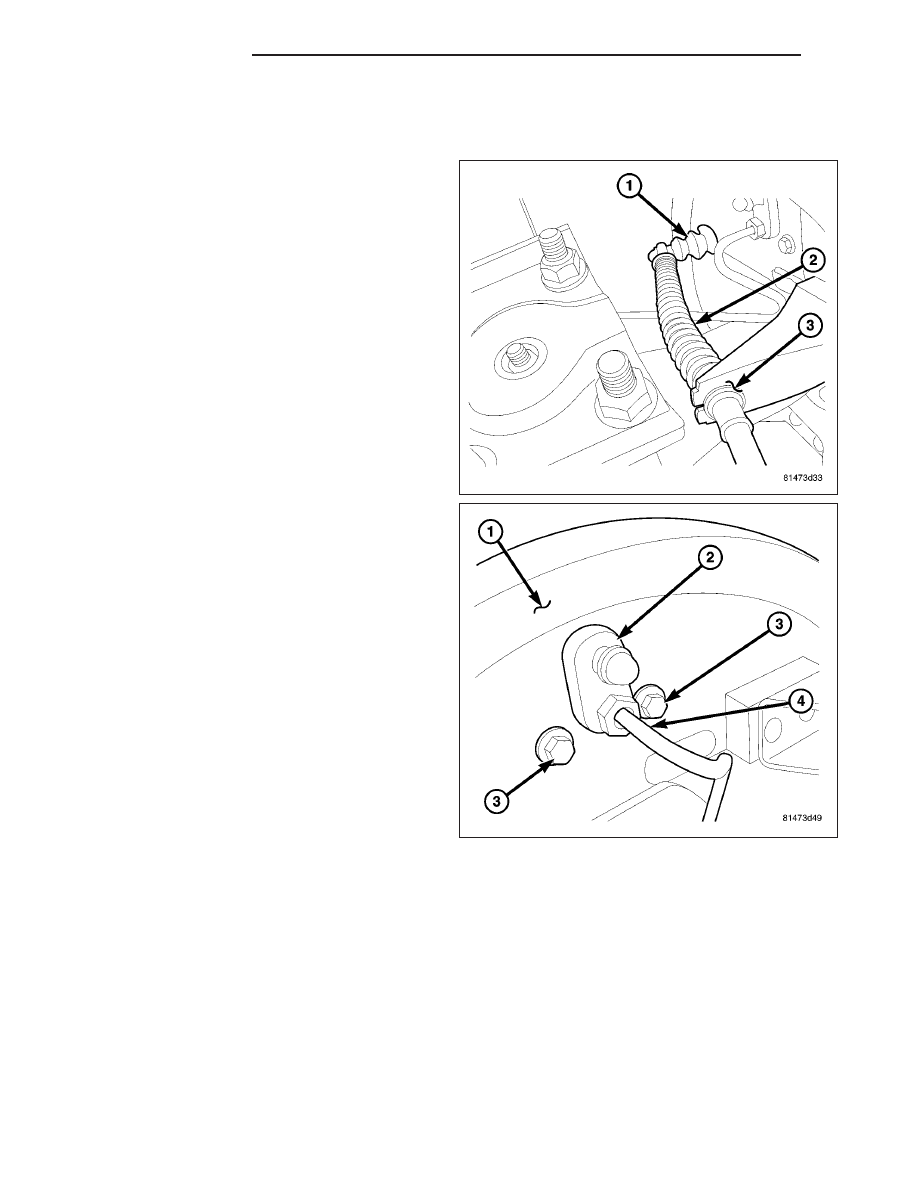

2. Remove the parking brake cable (2) from the park-

ing brake lever (1) in the rear of the support plate.
(Refer to 5 - BRAKES/PARKING BRAKE/CABLES -
REMOVAL).

3. Disconnect the brake line (4) at the wheel cylinder

(2).

4. Remove the wheel cylinder (2) from the support

plate (1). (Refer to 5 - BRAKES/HYDRAULIC/ME-
CHANICAL/WHEEL CYLINDERS - REMOVAL).

5. Remove the axle shaft, (Refer to 3 - DIFFERENTIAL & DRIVELINE/REAR AXLE - 9 1/4/AXLE SHAFTS -

REMOVAL).

5 - 52

BRAKES - BASE

ND

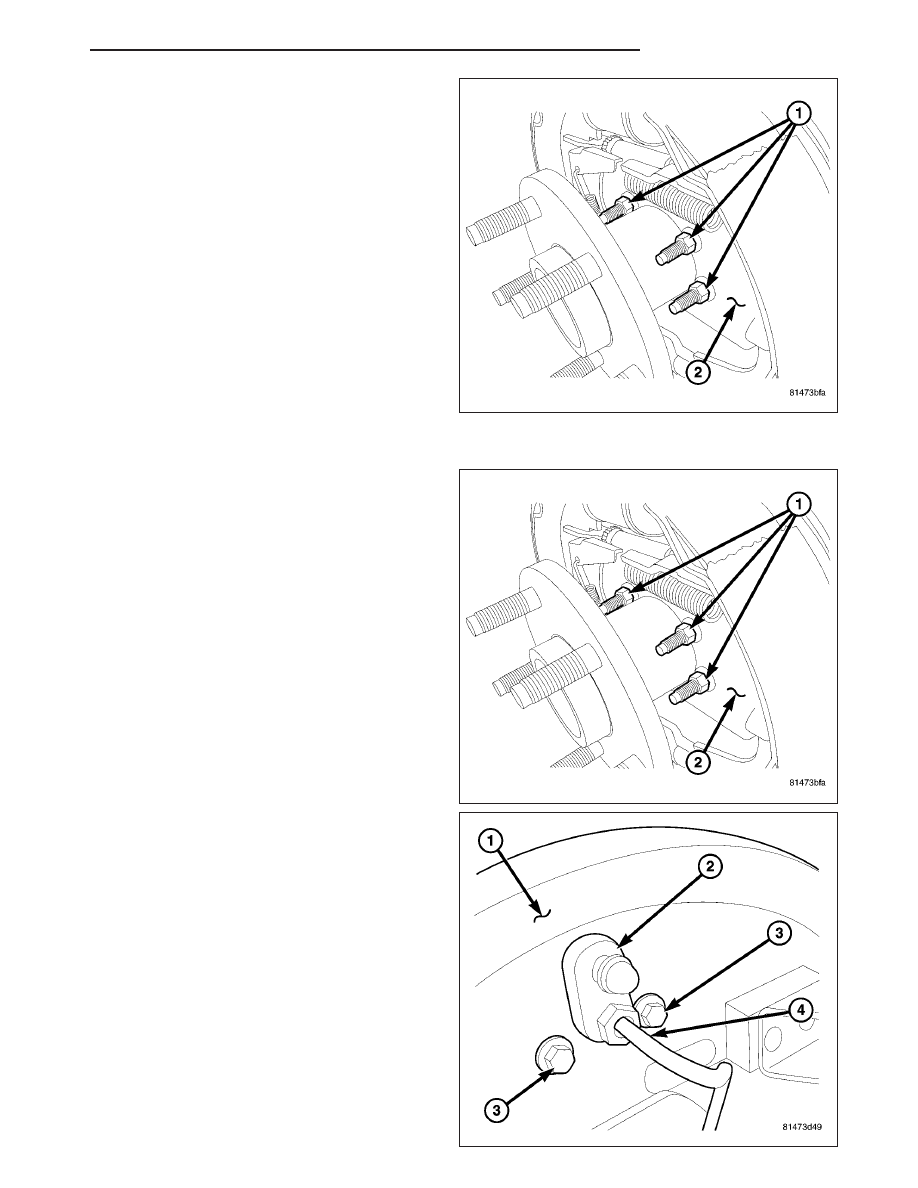

6. Remove the nuts (1) attaching the support plate (2)

to the axle and remove the support plate (2).

INSTALLATION

1. Install support plate (2) on axle flange. Tighten

attaching nuts (1) to 68 N·m (55 ft. lbs.).

2. Install wheel cylinder (2). (Refer to 5 - BRAKES/

HYDRAULIC/MECHANICAL/WHEEL CYLINDERS -
INSTALLATION).

3. Install brake line (4) in wheel cylinder (2).

ND

BRAKES - BASE

5 - 53
