Dodge Dakota (ND). Manual - part 57

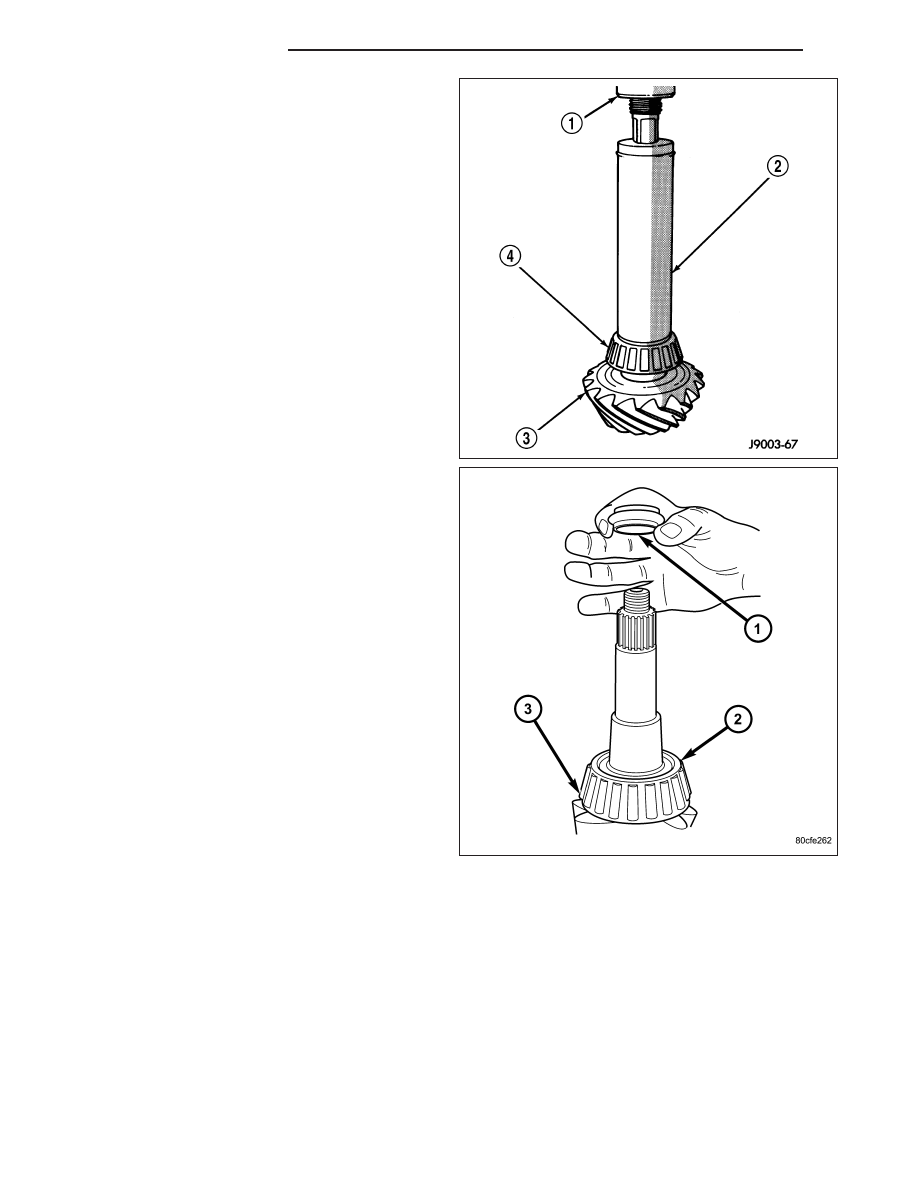

7. Install rear bearing (4) on the pinion (3) with

Installer C-3095-A (2) and a press (1).

8. Install new collapsible spacer (1) on the pinion

shaft.

9. Lubricate rear pinion bearing and install the pinion

into the housing.

3 - 144

REAR AXLE - 9 1/4

ND

10. Install companion flange with Installer C-3718 and

Holder 6719.

11. Install bolts into two of the threaded holes in the

companion flange 180° apart.

12. Position Holder 6719 (2) against the companion

flange and install a bolt and washer into one of
the remaining threaded holes. Tighten the bolts so
the Holder 6719 is held to the flange.

13. Install the companion flange washer and a new

nut on the pinion and tighten the pinion nut until
there is zero bearing end-play.

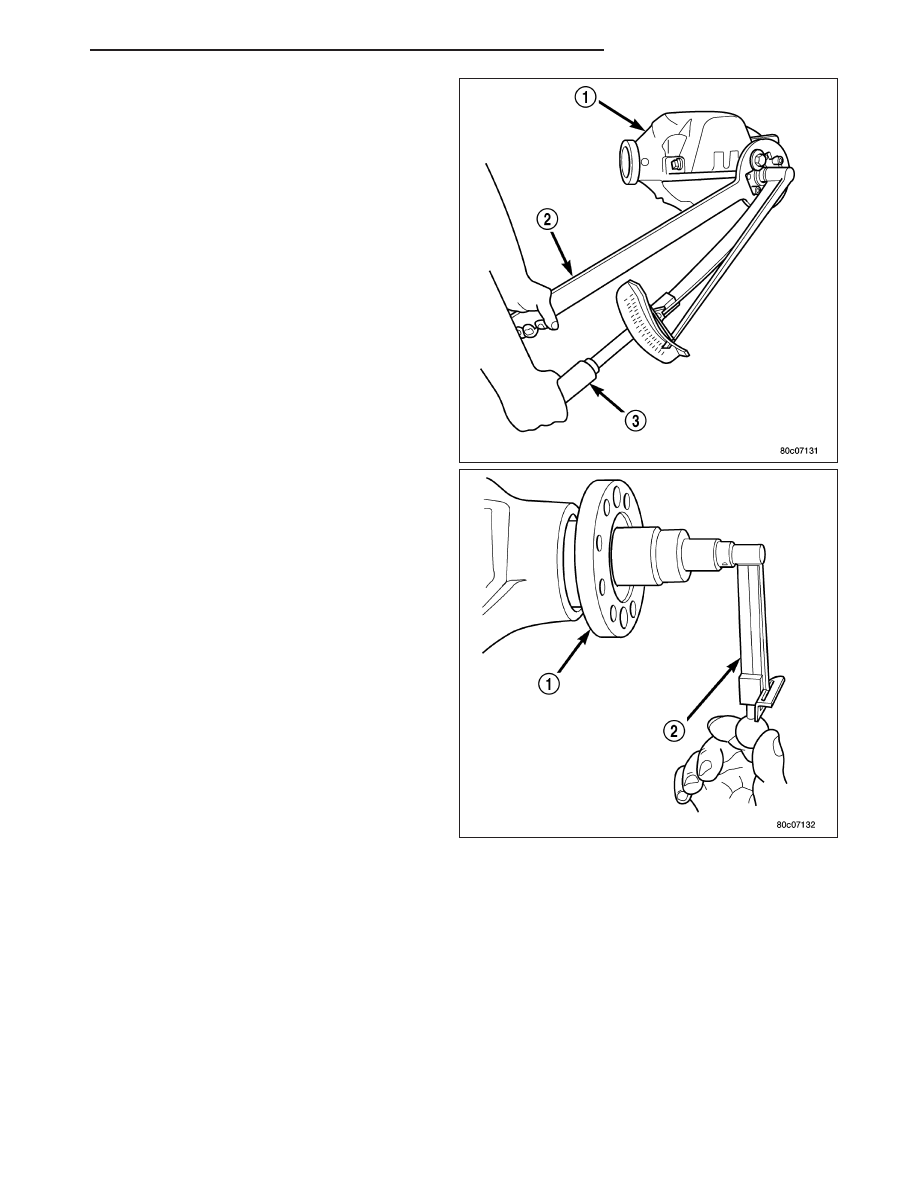

14. With a torque wrench (3) tighten the nut to 285

N·m (210 ft. lbs.).

NOTE: Never loosen pinion nut to decrease pinion
rotating torque and never exceed specified pre-
load torque. If preload torque or rotating torque is
exceeded

a

new

collapsible

spacer

must

be

installed.

15. Slowly tighten the nut in 6.8 N·m (5 ft. lbs.) incre-

ments

until

the

desired

rotating

torque

is

achieved. Measure the rotating torque frequently
to avoid over crushing the collapsible spacer .

16. Check pinion rotating torque with an inch pound

torque wrench (2). The pinion rotating torque
should be: With Original Bearings: 1 to 3 N·m (10
to 20 in. lbs.). With New Bearings: 1.7 to 5 N·m
(15 to 35 in. lbs.).

ND

REAR AXLE - 9 1/4

3 - 145

17. Position exciter ring on differential case. With a

brass drift, slowly and evenly tap the exciter ring
into position.

18. Position ring gear on the differential case and

start two ring gear bolts. This will provide case-to-
ring gear bolt hole alignment.

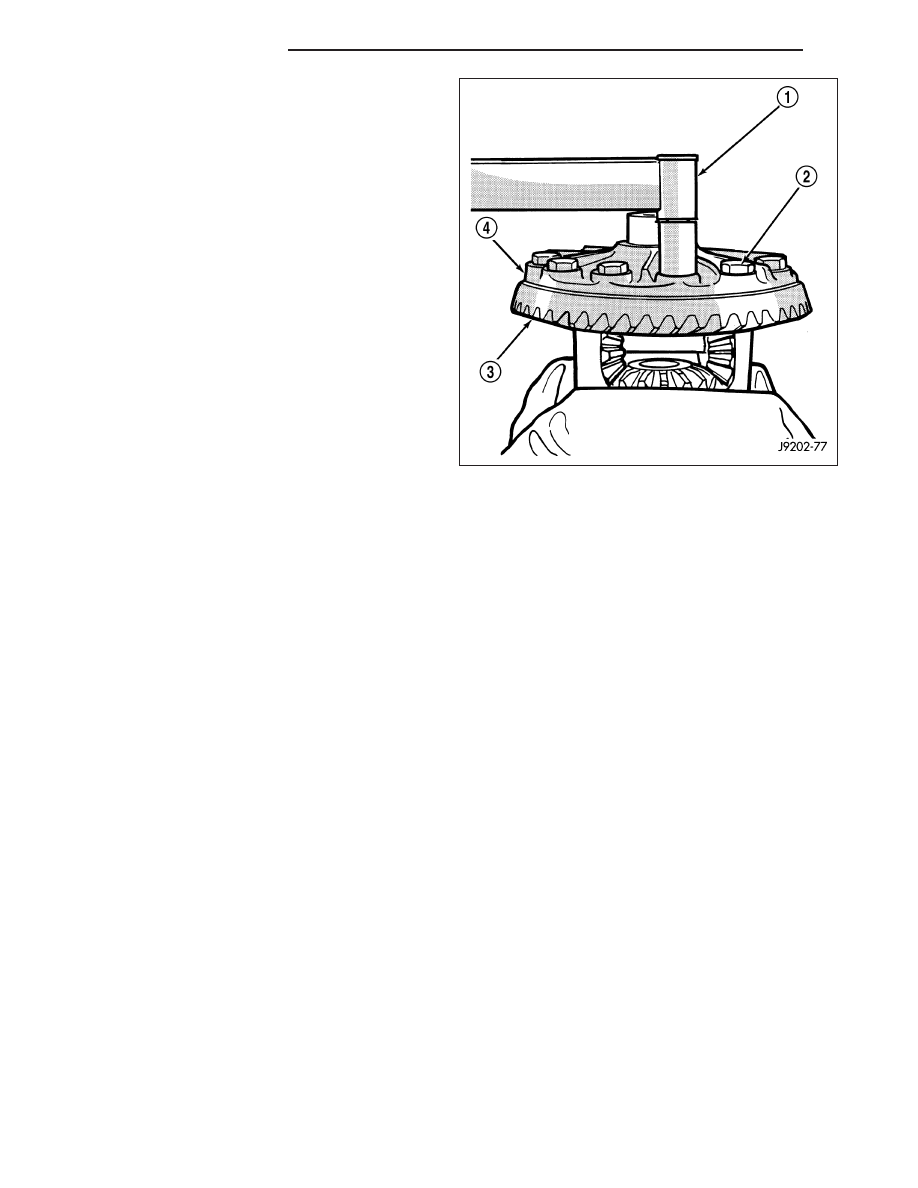

19. Invert the differential case (4) in the vise.

20. Install new ring gear bolts (2) and alternately

tighten to 156 N·m (115 ft. lbs.).

CAUTION: Never reuse ring gear bolts. The bolts
can fracture causing extensive damage.

21. Install differential in housing and verify gear mesh,

backlash and contact pattern.

22. Install axle shafts.

23. Install differential cover and fill with gear lubricant.

24. Install

propeller

shaft

with

reference

marks

aligned.

3 - 146

REAR AXLE - 9 1/4

ND

BRAKES

TABLE OF CONTENTS

page

page

BRAKES - BASE . . . . . . . . . . . . . . . . . . . . . . . . . . . 1
BRAKES - ABS ELECTRICAL DIAGNOSTICS . . . . 66

BRAKES - ABS SERVICE INFORMATION . . . . . . 234

BRAKES - BASE

TABLE OF CONTENTS

page

page

BRAKES - BASE

DIAGNOSIS AND TESTING

BASE BRAKE SYSTEM

. . . . . . . . . . . . . . . . . . 2

STANDARD PROCEDURE

MANUAL BLEEDING

. . . . . . . . . . . . . . . . . . . . 5

PRESSURE BLEEDING

. . . . . . . . . . . . . . . . . . 6

SPECIAL TOOLS

BASE BRAKES

. . . . . . . . . . . . . . . . . . . . . . . . 7

HYDRAULIC/MECHANICAL

SPECIFICATIONS

TORQUE CHART

. . . . . . . . . . . . . . . . . . . . . . . 8

BASE BRAKE

. . . . . . . . . . . . . . . . . . . . . . . . . 9

BRAKE LINES

STANDARD PROCEDURE

ISO FLARING

. . . . . . . . . . . . . . . . . . . . . . . . . 9

REMOVAL

REAR BRAKE LINES - BRAKE HOSE AT

AXLE TO WHEEL CYLINDERS . . . . . . . . . . . . 10

REAR BRAKE HOSE - AXLE TO FRAME

. . . . 12

FRONT CALIPER HOSE

. . . . . . . . . . . . . . . . 13

INSTALLATION

REAR BRAKE LINES - BRAKE HOSE AT

AXLE TO WHEEL CYLINDERS . . . . . . . . . . . . 13

REAR BRAKE HOSE - AXLE TO FRAME

. . . . 15

FRONT CALIPER HOSE

. . . . . . . . . . . . . . . . 16

BRAKE PADS/SHOES

DESCRIPTION

. . . . . . . . . . . . . . . . . . . . . . . . . 16

OPERATION

. . . . . . . . . . . . . . . . . . . . . . . . . . . 16

REMOVAL

FRONT DISC BRAKE PADS

. . . . . . . . . . . . . . 17

REAR BRAKE SHOES

. . . . . . . . . . . . . . . . . . 18

CLEANING

. . . . . . . . . . . . . . . . . . . . . . . . . . . . 20

INSTALLATION

FRONT DISC BRAKE PADS

. . . . . . . . . . . . . . 20

REAR BRAKE SHOES

. . . . . . . . . . . . . . . . . . 21

ADJUSTMENTS - REAR DRUM BRAKE

. . . . . . 23

DISC BRAKE CALIPERS

DESCRIPTION

. . . . . . . . . . . . . . . . . . . . . . . . . 24

OPERATION

. . . . . . . . . . . . . . . . . . . . . . . . . . . 25

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26

DISASSEMBLY

. . . . . . . . . . . . . . . . . . . . . . . . . 27

INSPECTION

. . . . . . . . . . . . . . . . . . . . . . . . . . 29

ASSEMBLY

. . . . . . . . . . . . . . . . . . . . . . . . . . . . 30

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . . 31

DISC BRAKE CALIPER ADAPTER

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . . 34

FLUID

DIAGNOSIS AND TESTING

BRAKE FLUID CONTAMINATION

. . . . . . . . . . 35

STANDARD PROCEDURE

BRAKE FLUID LEVEL

. . . . . . . . . . . . . . . . . . 35

SPECIFICATIONS

BRAKE FLUID

. . . . . . . . . . . . . . . . . . . . . . . . 36

FLUID RESERVOIR

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 36

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . . 36

BRAKE JUNCTION BLOCK

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 37

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . . 38

MASTER CYLINDER

DESCRIPTION

. . . . . . . . . . . . . . . . . . . . . . . . . 39

OPERATION

. . . . . . . . . . . . . . . . . . . . . . . . . . . 39

DIAGNOSIS AND TESTING

MASTER CYLINDER/POWER BOOSTER

. . . . 39

STANDARD PROCEDURE

MASTER CYLINDER BLEEDING

. . . . . . . . . . 41

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 41

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . . 41

PEDAL

DESCRIPTION

. . . . . . . . . . . . . . . . . . . . . . . . . 42

OPERATION

. . . . . . . . . . . . . . . . . . . . . . . . . . . 42

ND

BRAKES

5 - 1
