Dodge Dakota (ND). Manual - part 52

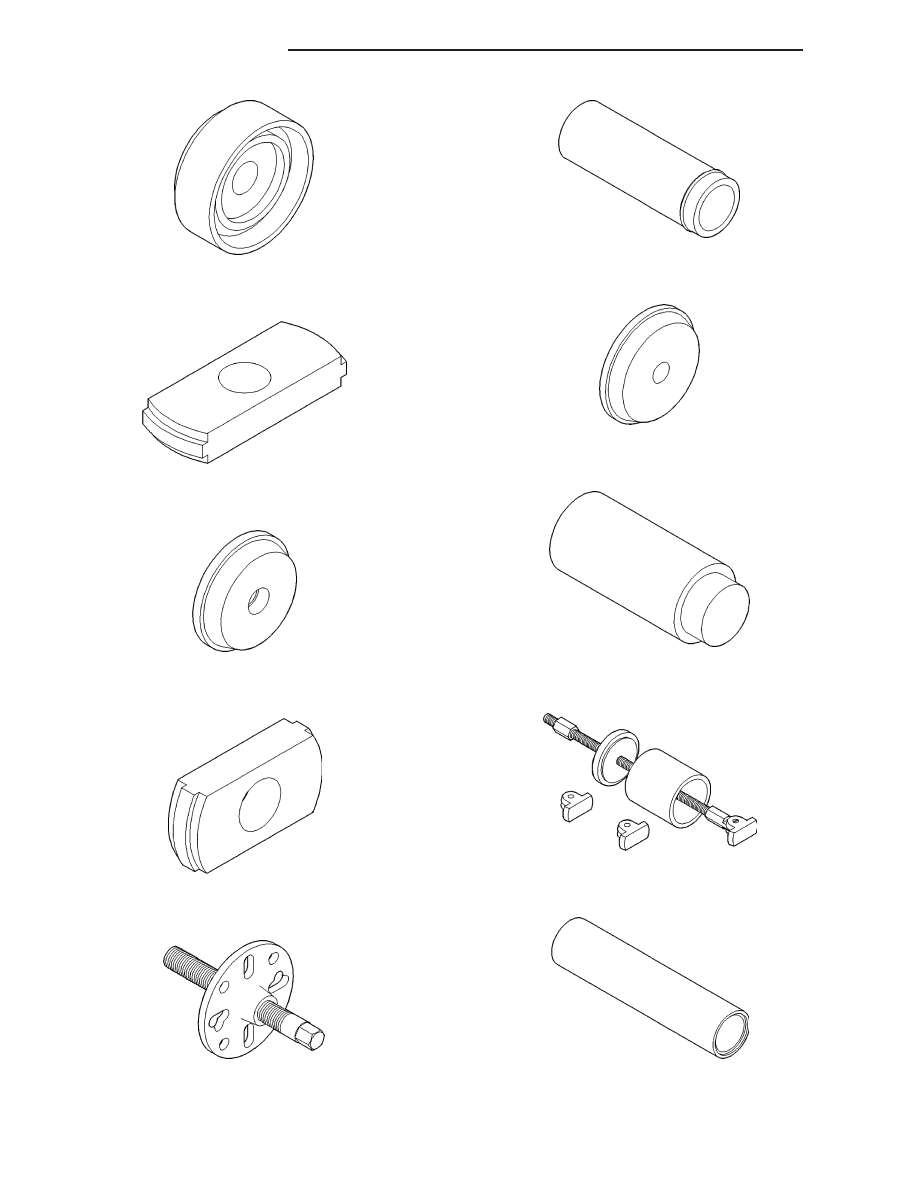

INSTALLER C-4213

REMOVER C-4307

INSTALLER C-4308

INSTALLER C-4345

PULLER C-452

HANDLE C-4735-1

INSTALLER D-129

PLUG SP-3289

REMOVER/EXTRACTOR 6310

INSTALLER 6448

3 - 124

REAR AXLE - 9 1/4

ND

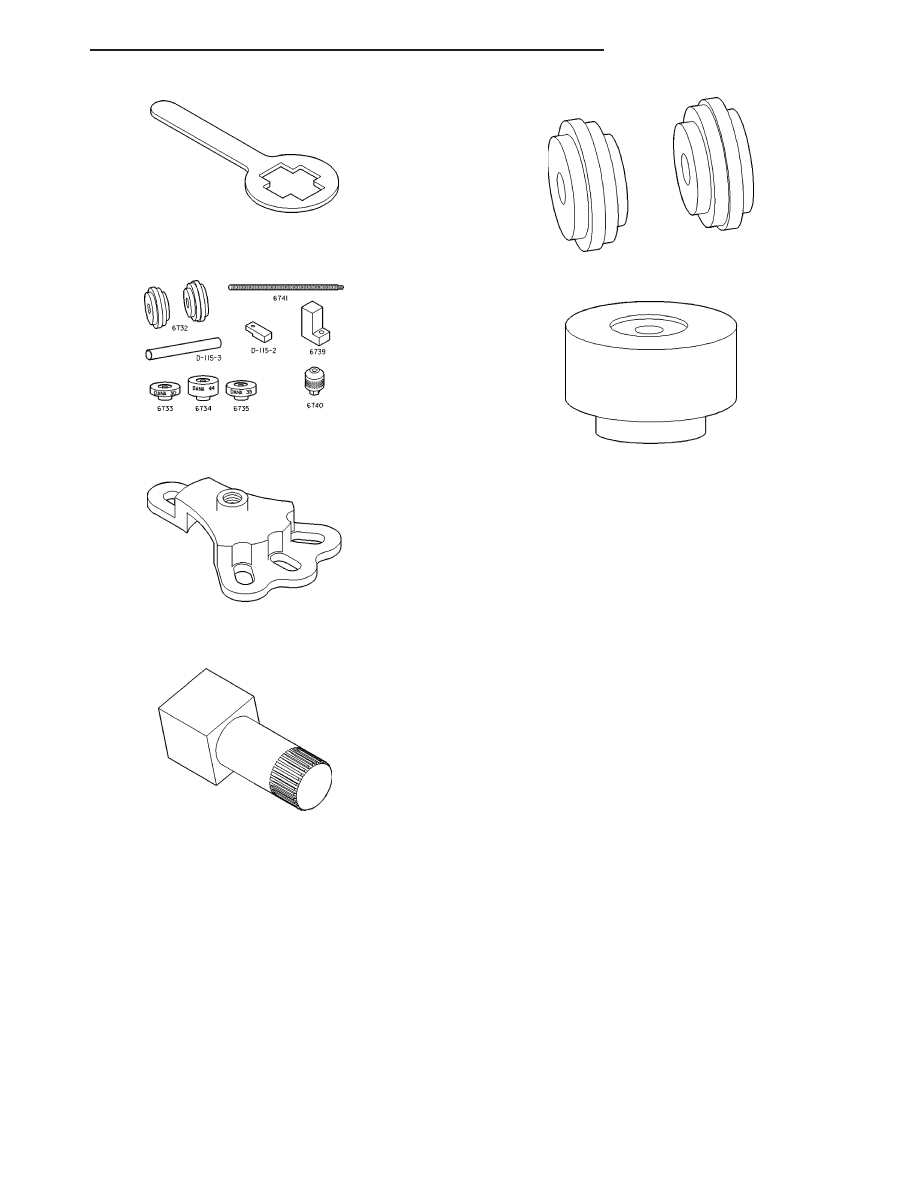

HOLDER 6719A

PINION DEPTH SET 6774

TRAC-LOK TORQUE FIXTURE 6790

FIXTURE 8138

ARBOR DISCS 8541

PINION BLOCK 8542

ND

REAR AXLE - 9 1/4

3 - 125

SHAFT-AXLE

REMOVAL

1. With vehicle in neutral, position on hoist.

2. Remove rear brake componants.

3. Remove differential housing cover and drain lubri-

cant.

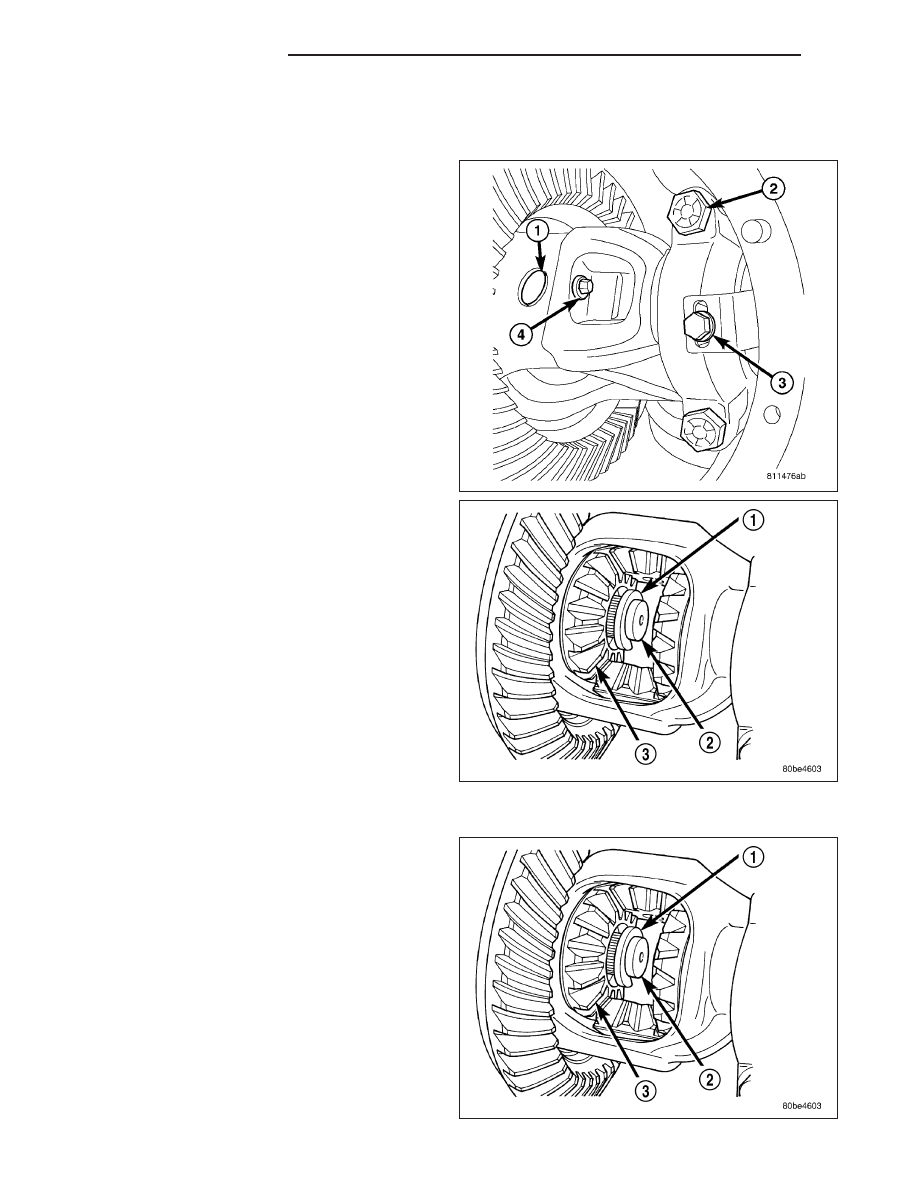

4. Rotate differential case so pinion mate shaft (1)

lock screw (4) is accessible. Remove lock screw
and pinion mate shaft from differential case.

5. Push axle shaft inward and remove C-lock (1) from

the axle shaft (2).

6. Remove axle shaft.

INSTALLATION

1. Lubricate bearing bore and seal lip with gear lubri-

cant.

2. Install axle shaft through seal, bearing and engage

into side gear (3) splines.

NOTE: Do not damaging axle shaft seal during
axle installation.

3. Install C-lock (1) in axle shaft (2), then push axle

shaft outward to seat C-lock in side gear.

4. Install pinion shaft into differential case and through

thrust washers and differential pinions.

3 - 126

REAR AXLE - 9 1/4

ND

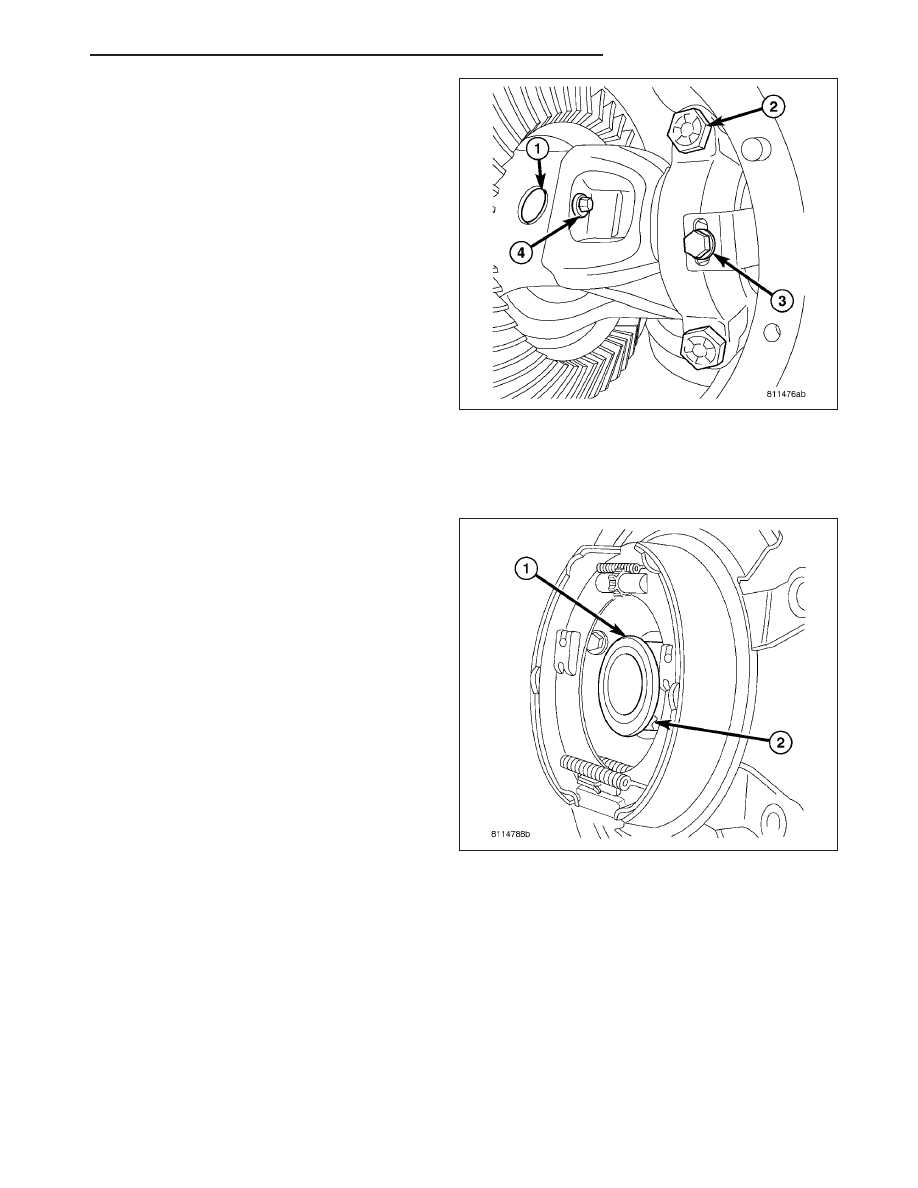

5. Align hole in shaft (1) with hole in the differential

case and install lock screw (4) with Loctite

T

on the

threads. Tighten lock screw to 11 N·m (8 ft. lbs.).

6. Install differential cover and fill with gear lubricant.

7. Install rear brake componants.

SEAL-AXLE SHAFT

REMOVAL

1. Remove axle shaft.

2. Remove axle shaft seal (1) from axle tube (2) with

a seal pick.

ND

REAR AXLE - 9 1/4

3 - 127
