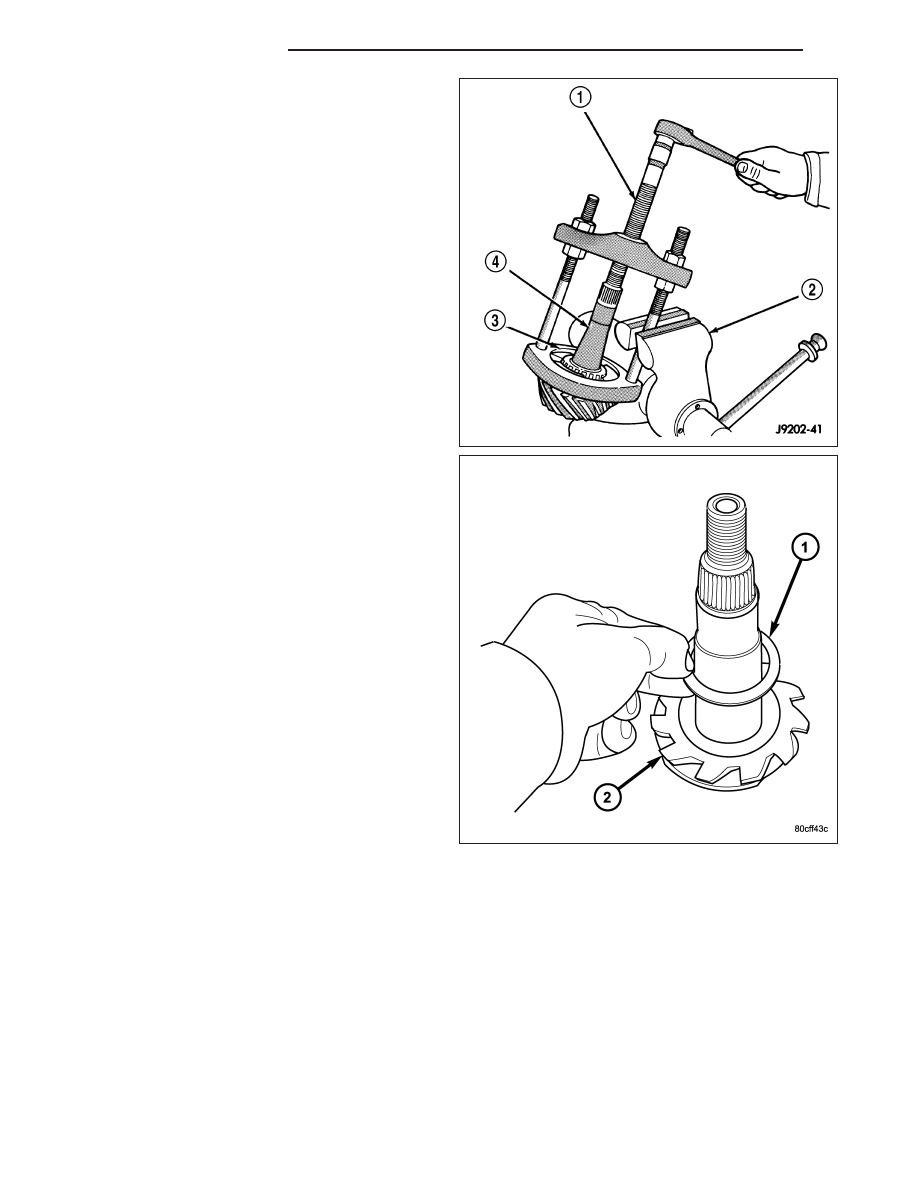

17. Remove rear bearing from pinion (4) with Puller/

Press C-293-PA (1) and Adapters C-293-47 (3).

18. Remove pinion depth shim (1) from the pinion

shaft (2) and record shim thickness.

3 - 104

REAR AXLE - 8 1/4

ND

INSTALLATION

NOTE: The ring gear and pinion are serviced in a
matched set. Never replace one gear without
replacing the other matching gear. If ring and pin-
ion gears or bearings are replaced, Refer to
Adjustments for Pinion Gear Depth Setting.

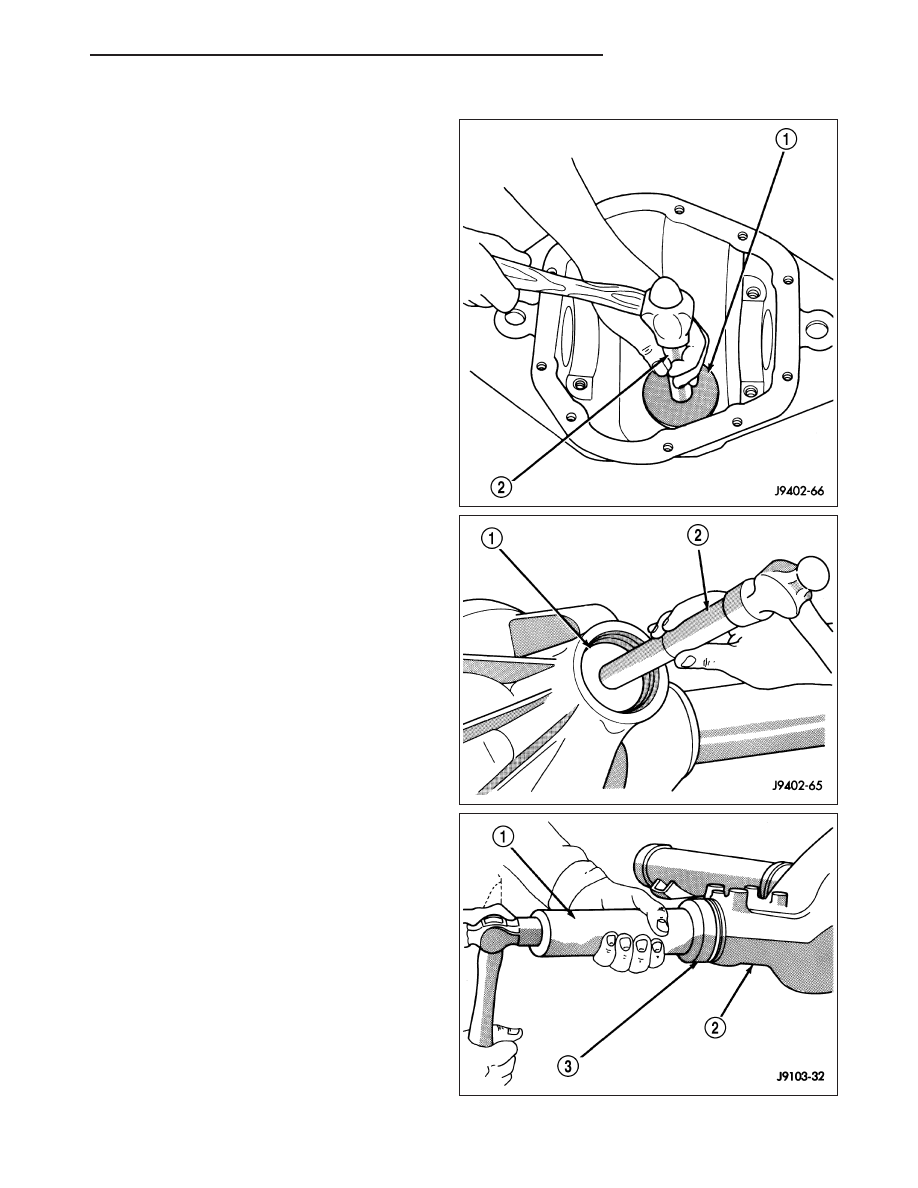

1. Apply Mopar Door Ease or equivalent stick lubri-

cant to outside surface of pinion bearing cups.

2. Install rear pinion bearing cup with Installer C-4308

(1) and Handle C-4171(1).

3. Install front pinion bearing cup with Installer D-130

(1) and Handle C-4171(2).

4. Lubricate and install front pinion bearing and oil

slinger if equipped.

5. Apply a light coating of gear lubricant on the lip of

pinion seal. Install seal with Installer C-4076-B (3)
and Handle C-4735-1(1).

ND

REAR AXLE - 8 1/4

3 - 105

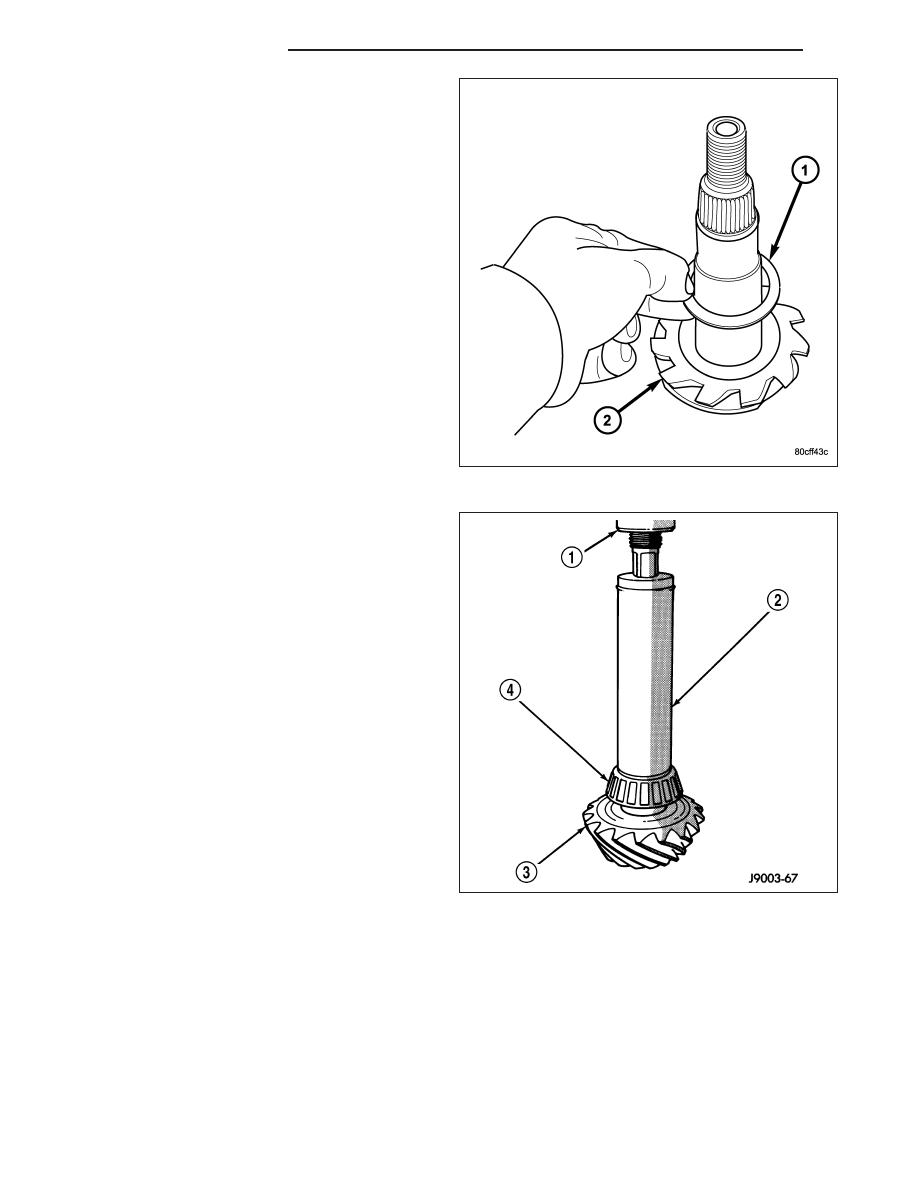

6. Install pinion depth shim (1) on the pinion shaft (2).

7. Install rear pinion bearing (4) and slinger if equipped, on the pinion (3) with Installer 6448 (2) and a press (1).

3 - 106

REAR AXLE - 8 1/4

ND

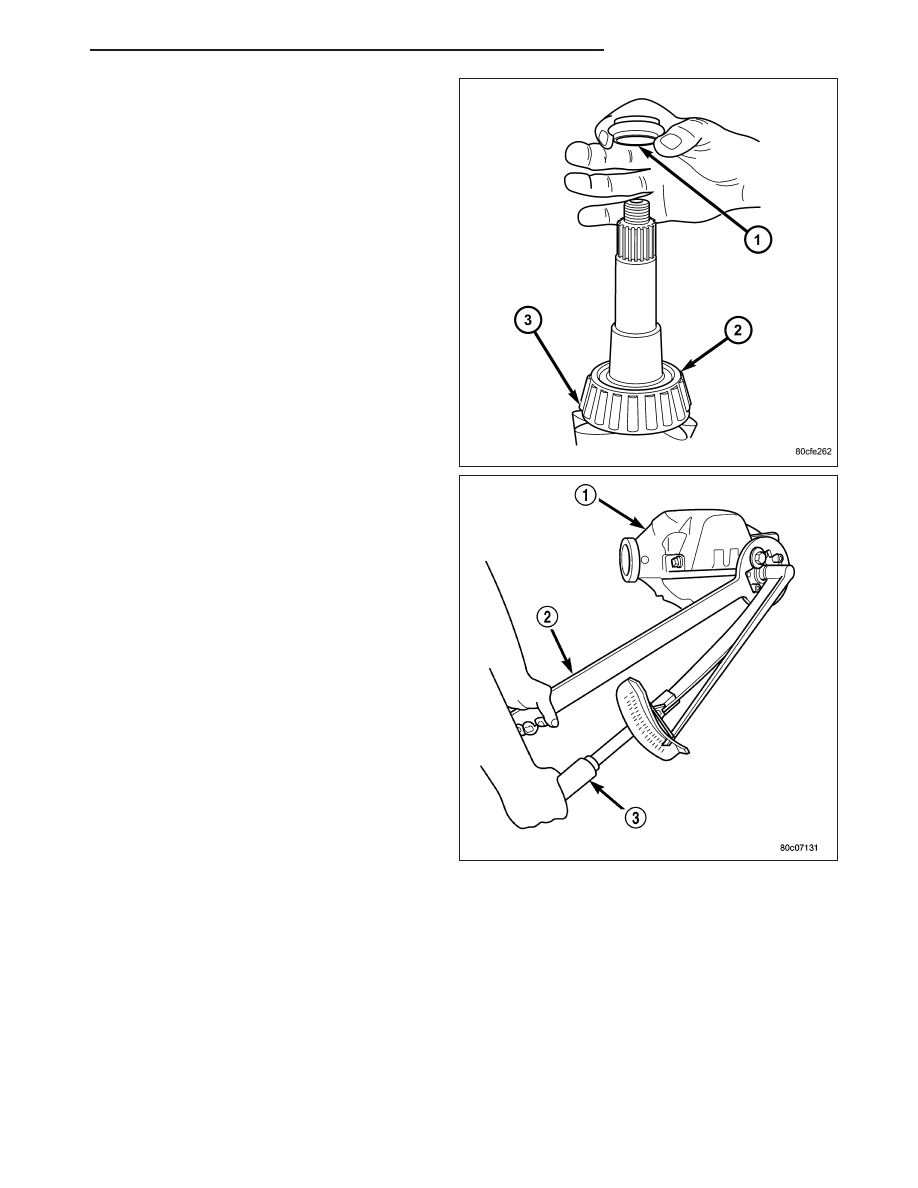

8. Install a new collapsible spacer (1) on the pinion

gear shaft.

9. Lubricate rear pinion bearing (2) and install pinion

into the housing.

10. Install companion flange with Installer C-3718 and

Holder 6719 (2).

11. Install bolts into two of the threaded holes in the

companion flange 180° apart.

12. Position Holder 6719 (2) against the companion

flange and install a bolt and washer into one of
the remaining threaded holes. Tighten the bolts so
the Holder 6719 is held to the flange.

13. Install the companion flange washer and a new

nut on the pinion and tighten the pinion nut until
there is zero bearing end-play.

CAUTION: Never loosen pinion nut to decrease
pinion bearing rotating torque and never exceed
specified preload torque. If preload torque or rotat-
ing torque is exceeded a new collapsible spacer
must be installed.

14. With a torque wrench (3) tighten the pinion nut to

285 N·m (210 ft. lbs.).
