8. Install bolts into two of the threaded holes in the

companion flange 180° apart.

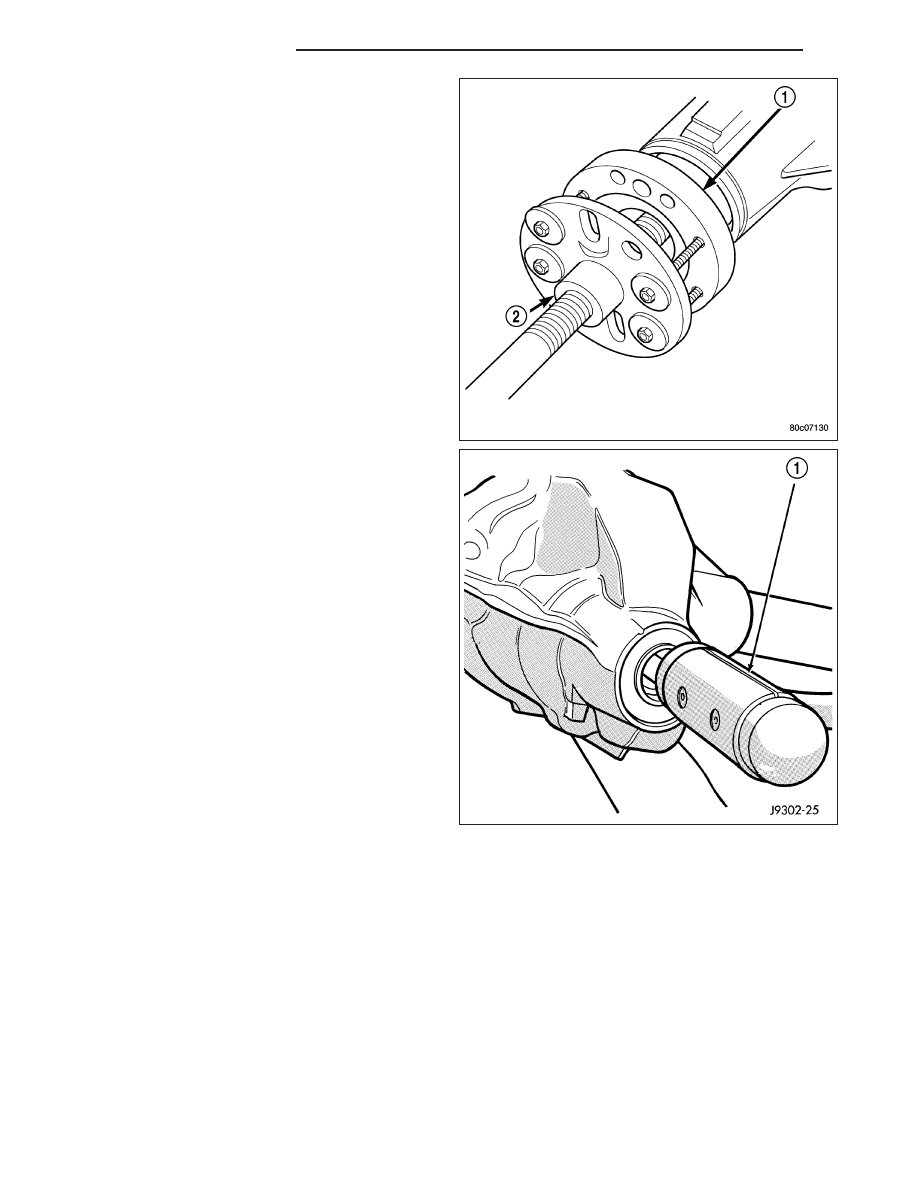

9. Position Holder 6719 against the companion flange

and install a bolt and washer into one of the
remaining threaded holes. Tighten the bolts so that
the Holder 6719 is held to the flange.

10. Remove pinion nut.

11. Remove companion flange (1) with Remover

C-452 (2).

12. Remove pinion from differential housing with a

hammer (1).

3 - 64

FRONT AXLE - C205F

ND

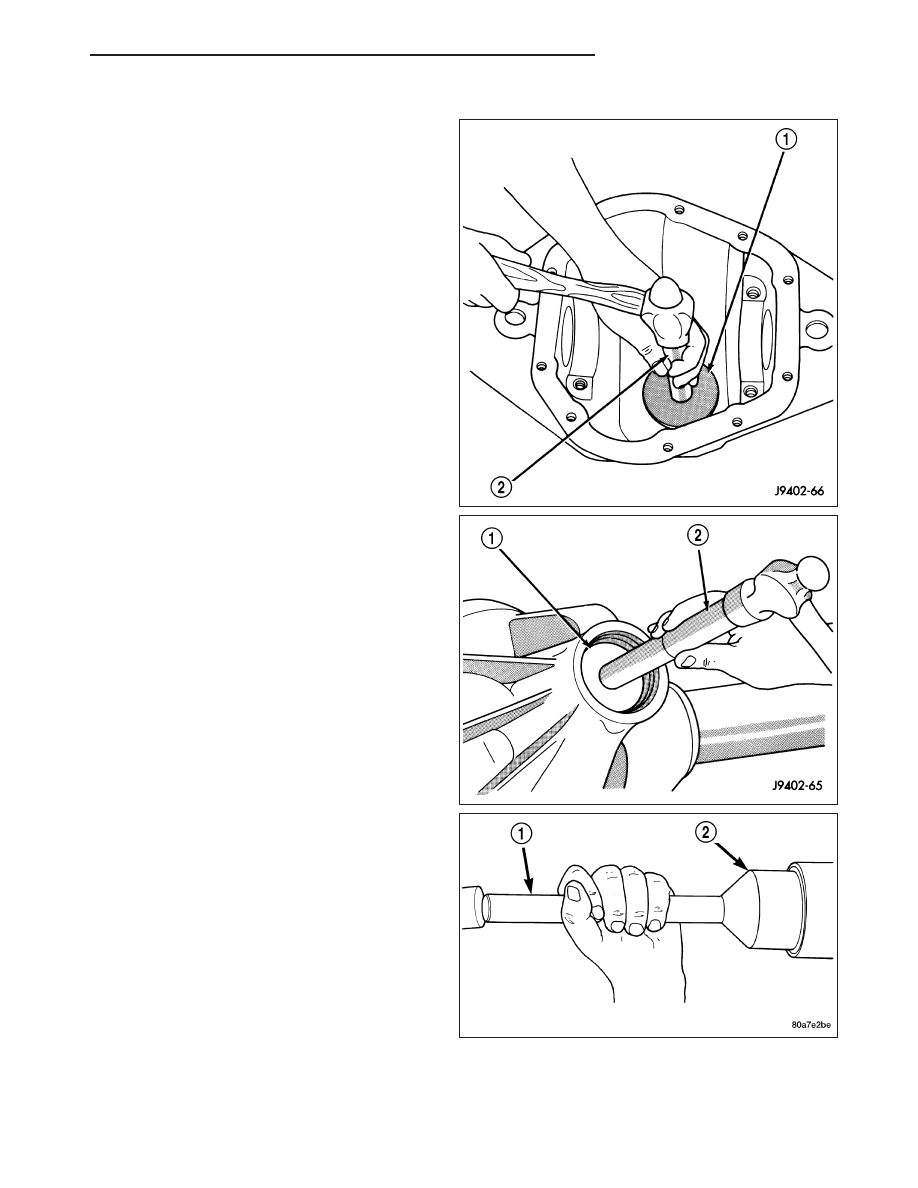

13. Remove pinion seal with a pry tool or a slide

hammer mounted screw.

14. Remove oil slinger, if equipped, and front pinion

bearing.

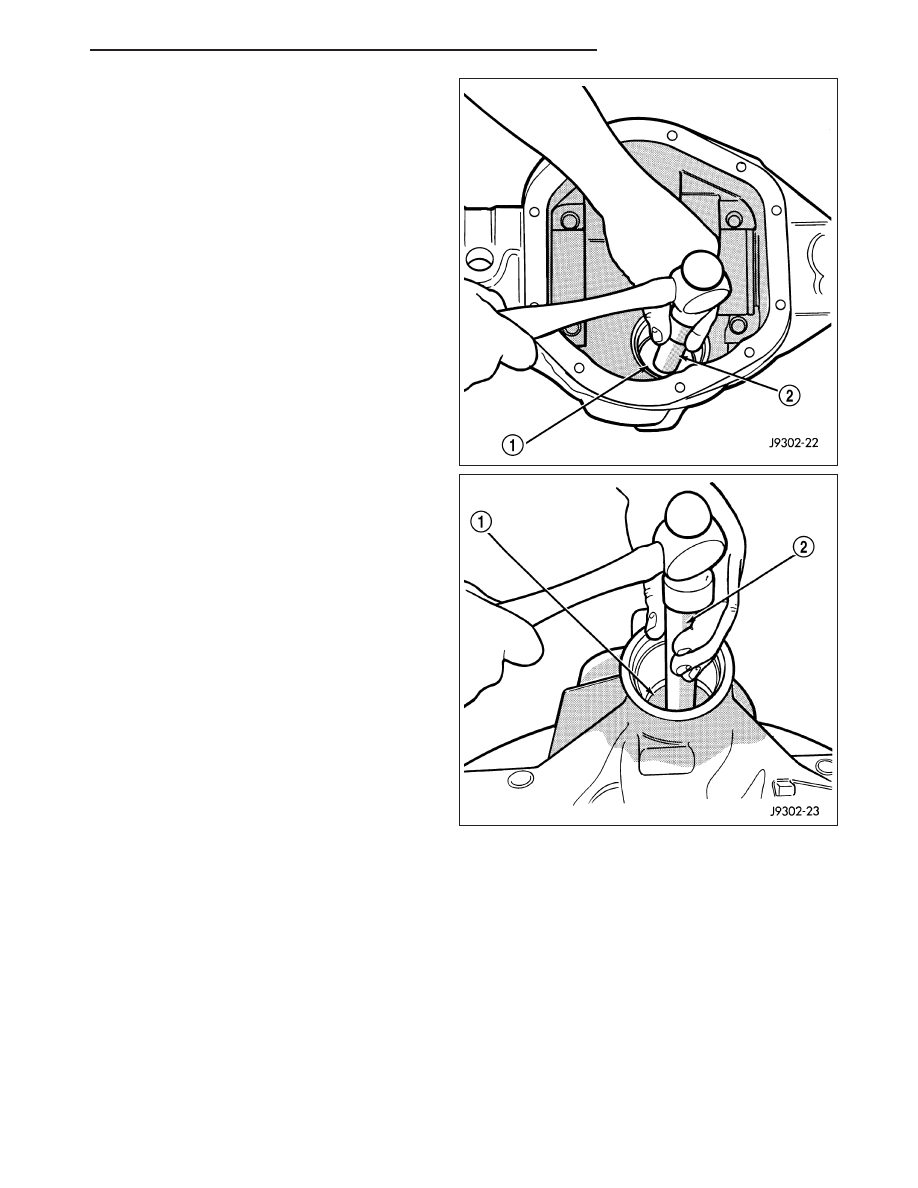

15. Remove front pinion bearing cup with Remover

D-103 (1) and Handle C-4171 (2).

16. Remove rear pinion bearing cup with Remover

8401 (1) and Handle C-4171 (2).

ND

FRONT AXLE - C205F

3 - 65

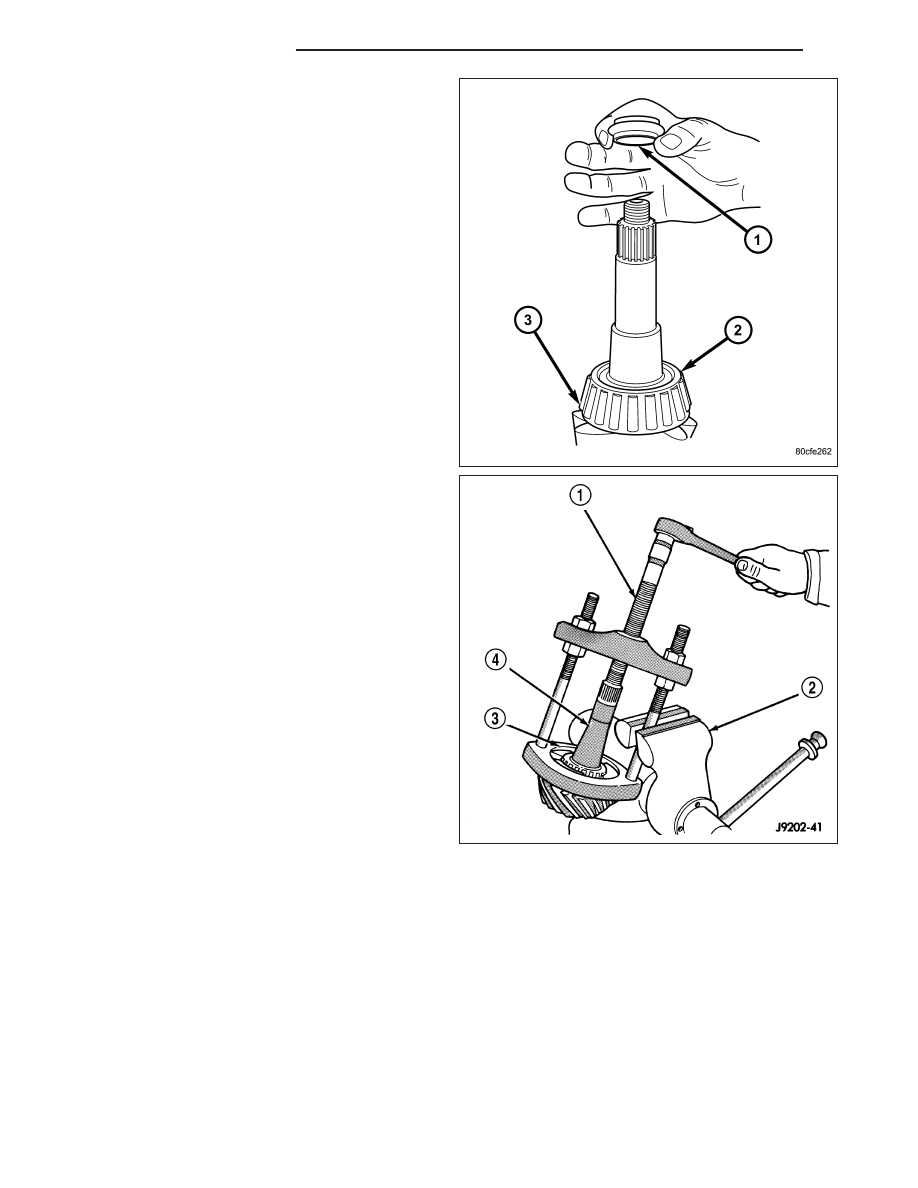

17. Remove collapsible preload spacer (1).

18. Remove rear pinion bearing from pinion shaft (4)

with Puller C-293-PA (1) and Adapters C-293-42
(3).

19. Remove depth shims from pinion shaft and record

shim thickness.

3 - 66

FRONT AXLE - C205F

ND

INSTALLATION

NOTE: The ring gear and pinion are serviced in a
matched set. Never replace one gear without
replacing the other. If ring and pinion gears or
bearings are replaced, Refer to Adjustments for
Pinion Gear Depth Setting.

1. Apply Mopar Door Ease or equivalent lubricant to

outside surface of the bearing cups.

2. Install rear pinion bearing cup with Installer D-145

(1) and Handle C-4171 (2).

3. Install front pinion bearing cup with Installer D-129

(1) and Handle C-4171 (2).

4. Install

pinion

front

bearing

and

oil

slinger

if

equipped.

5. Apply a light coating of gear lubricant on the lip of

pinion seal.

6. Install pinion seal with an appropriate installer (2)

and handle (1).

ND

FRONT AXLE - C205F

3 - 67
