TIMING SYSTEM AND SEALS SERVICE—EXCEPT TURBO III

Refer to (Fig. 1) for parts identification and torque

specifications

TIMING BELT SERVICE

(1) Remove Solid Mount Compressor Bracket. Re-

fer to procedure outlined in this section.

(2) Raise vehicle on a hoist and remove right inner

splash shield (Fig. 2).

(3) Remove screws retaining water pump pulley

and bolts retaining crankshaft pulley (Fig. 3) and lay
pullies aside.

(4) Remove nuts holding cover to cylinder head.

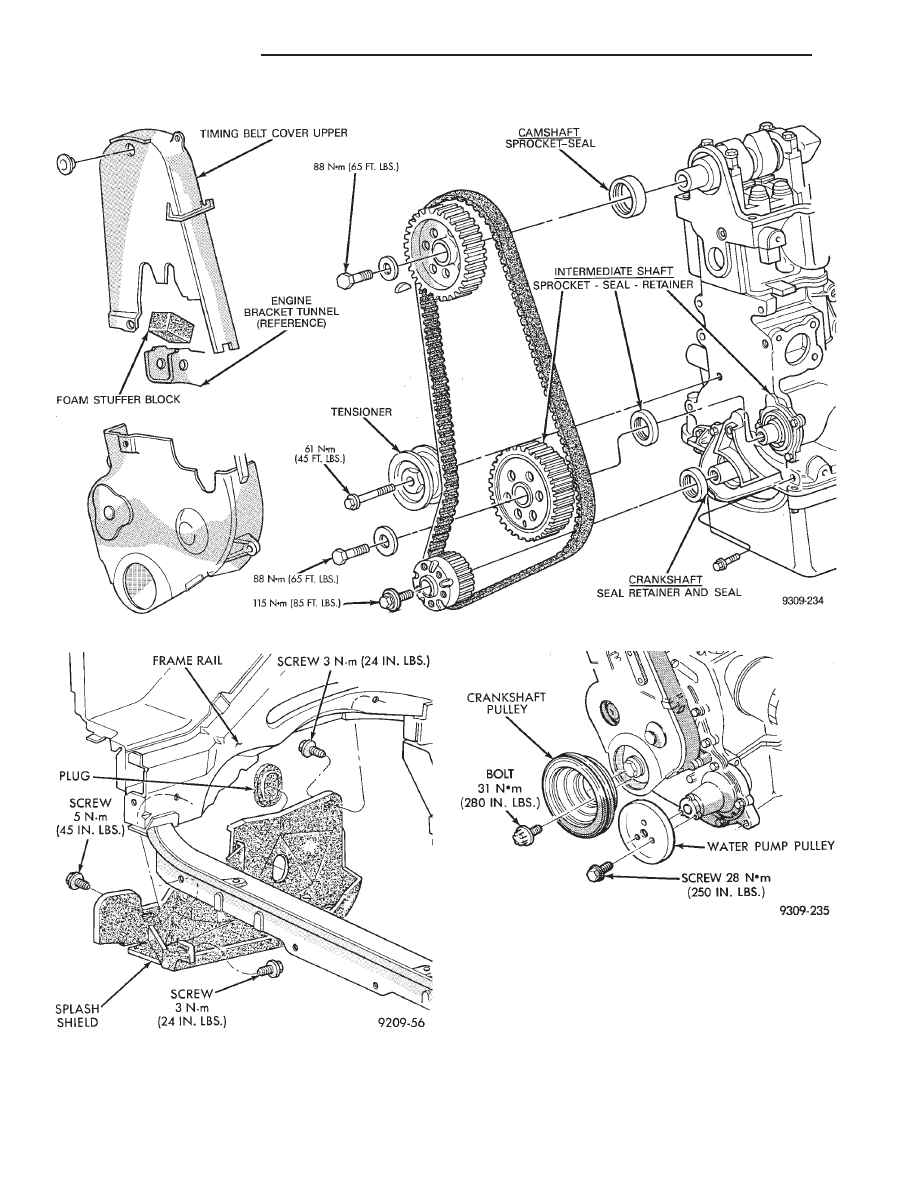

Fig. 2 Right Inner Splash Shield

Fig. 3 Crankshaft and Water Pump Pulley

Fig. 1 Timing System and Seals

9 - 18

2.2/2.5L ENGINE

Ä

(5) Remove screws holding cover to cylinder block.
(6) Remove both halves of timing belt cover and

lay aside (Fig. 4)

(7) Place a jack under engine.
(8) Separate right engine mount (Fig. 5) and raise

engine slightly.

(9) Loosen timing belt tensioner screw (Fig. 6) and

remove timing belt.

SERVICING FRONT OIL
SEALS—REPLACEMENT

(1) With timing belt removed, remove crankshaft

sprocket bolt.

(2) Remove crankshaft sprocket using Special Tool

C-4685, Insert and 5.9 inch long screw (Fig. 7).

(3) Install crankshaft sprocket using plate L-4524,

Thrust Bearing/washer and 5.9 inch long screw (Fig.
7).

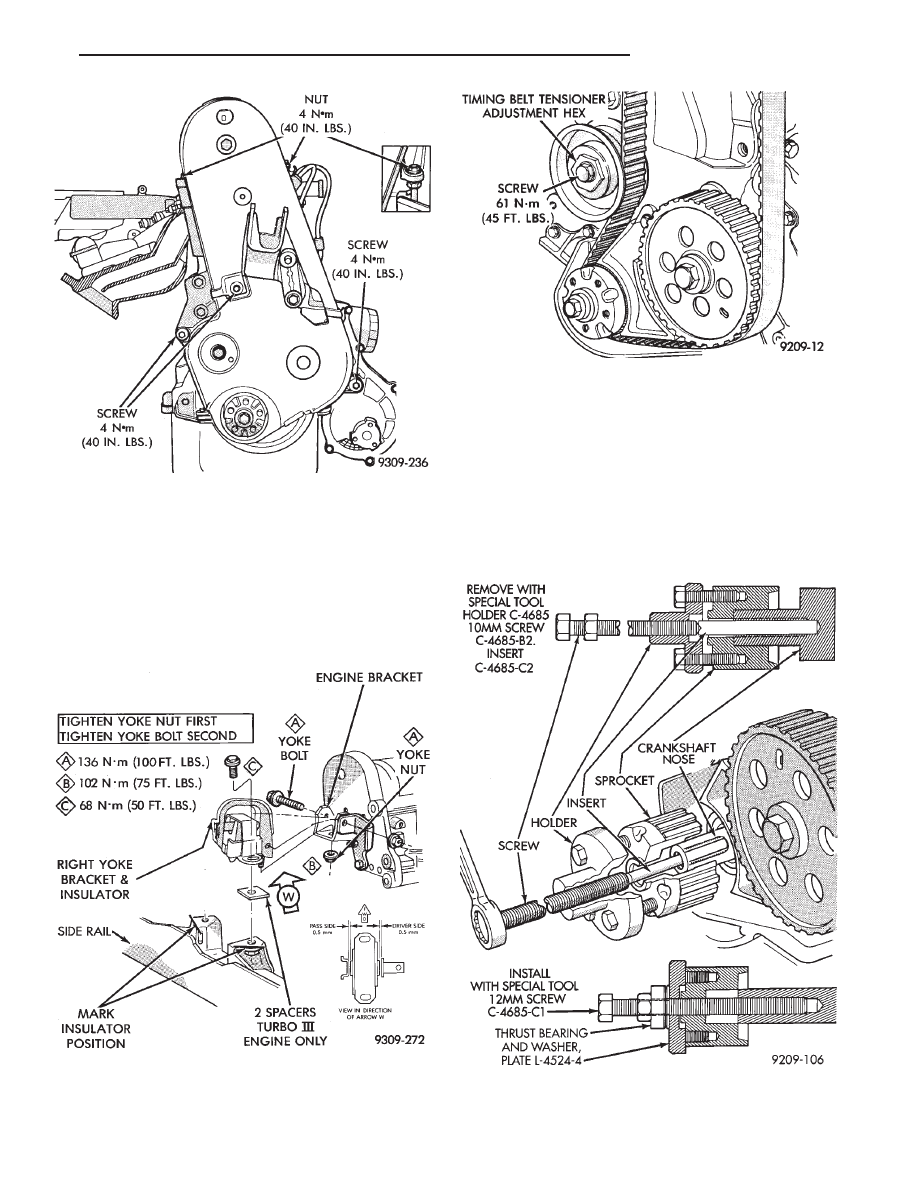

Fig. 4 Timing Belt Cover

Fig. 7 Crankshaft Sprocket

Fig. 5 Right Engine Mount

Fig. 6 Remove Timing Belt

Ä

2.2/2.5L ENGINE

9 - 19

(4) Hold engine sprocket with Special Tool C-4687

(with adaptor Tool C-4687-1) while removing/install-
ing screw (Fig. 8). The 2.5L Engine camshaft/inter-
mediate shaft sprockets have an off-set hub and are
identified with a six-hole pattern .

(5) Remove crankshaft seal using Special Tool

6341. Remove intermediate and camshaft seals using
Special Tool C-4679 (Fig. 10).

CAUTION: Do not nick shaft seal surface or seal
bore.

(6) Shaft seal lip surface must be free of varnish,

dirt or nicks. Polish with 400 grit paper if necessary.

(7) Install engine crankshaft seal into retainer us-

ing Special Tool 6342 and 6343. Install Intermediate

and Camshaft seals using Special Tool C-4680. In-
stall seals until flush (Fig. 10).

CAMSHAFT, CRANKSHAFT AND INTERMEDIATE
SHAFTS TIMING PROCEDURE

(1) Remove all spark plugs. Turn crankshaft and

intermediate shaft until markings on sprockets are
in line, see arrows (Fig. 11 ).

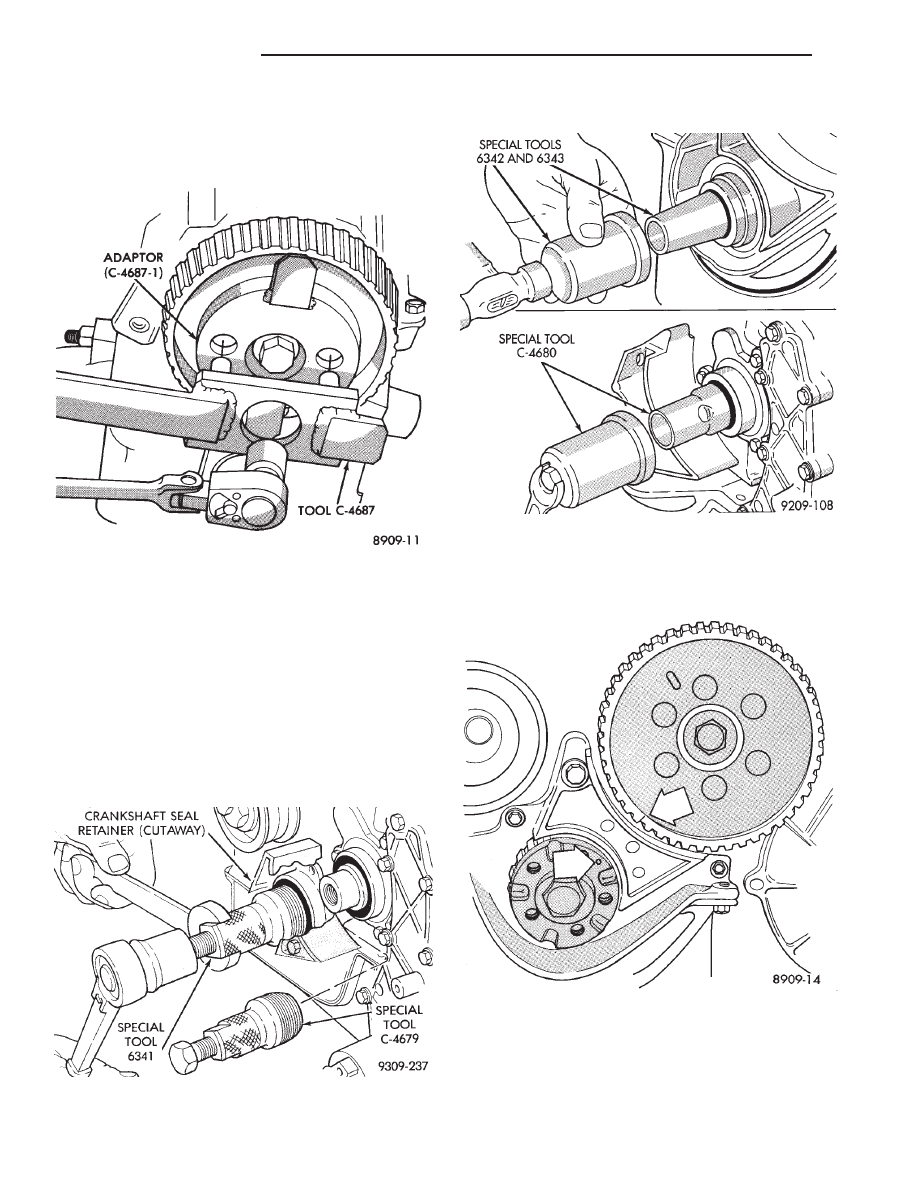

Fig. 9 Removing Crankshaft, Intermediate Shaft and

Camshaft Oil Seal

Fig. 8 Removing/Installing Camshaft or Intermediate

Shaft Sprocket Screw

Fig. 10 Installing Crankshaft,Intermediate Shaft, and

Camshaft Seal

Fig. 11 Crankshaft and Intermediate Shaft Timing

9 - 20

2.2/2.5L ENGINE

Ä

(2) Turn camshaft until arrows on hub are inline

with No. 1 camshaft cap to cylinder headline. Small
hole (arrow Fig. 12) must be in vertical center line.

(3) Install timing belt.

(4) Rotate crankshaft two full revolutions and re-

check timing.

CAUTION: Do not allow oil or solvents to contact
the timing belt as they can deteriorate the rubber
and cause tooth skipping.

(5) Rotate crankshaft till number 1 cylinder is at

the TDC position.

(6) Put belt tension Special Tool C-4703 horizon-

tally on large hex of timing belt tensioner pulley and
loosen tensioner lock nut.

(7) Reset belt tension Special Tool C-4703 index if

necessary to have axis within 15° of horizontal. (Fig.
13)

(8) Turn engine clockwise from TDC two crank revo-

lutions to TDC. Do not reverse rotate crankshaft
or attempt to rotate engine using cam or acces-
sory shaft attaching screw.

(9) Hold weighted wrench in position while tighten-

ing bolt on tensioner to 61 N

Im (45 ft. lbs.) torque.

(10) Lower engine onto engine mount install mount-

ing bolts and tighten to specifications refer to (Fig. 3).

(11) Remove jack from under engine.
(12) Inspect foam stuffer block condition and posi-

tion (Fig. 14). Stuffer block should be intact and secure
within the engine bracket tunnel.

(13) Position both halves of timing belt cover to-

gether (Fig. 4).

(14) Install fasteners holding cover to cylinder head

and block. Tighten fasteners to 4 N

Im (40 in. lbs.)

torque.

(15) Valve Timing Check; (timing belt cover in-

stalled). With number one cylinder at TDC, small hole
in sprocket must be centered in timing belt cover hole
(Fig. 12). If hole is not aligned correctly perform
procedure again.

(16) Install spark plugs.

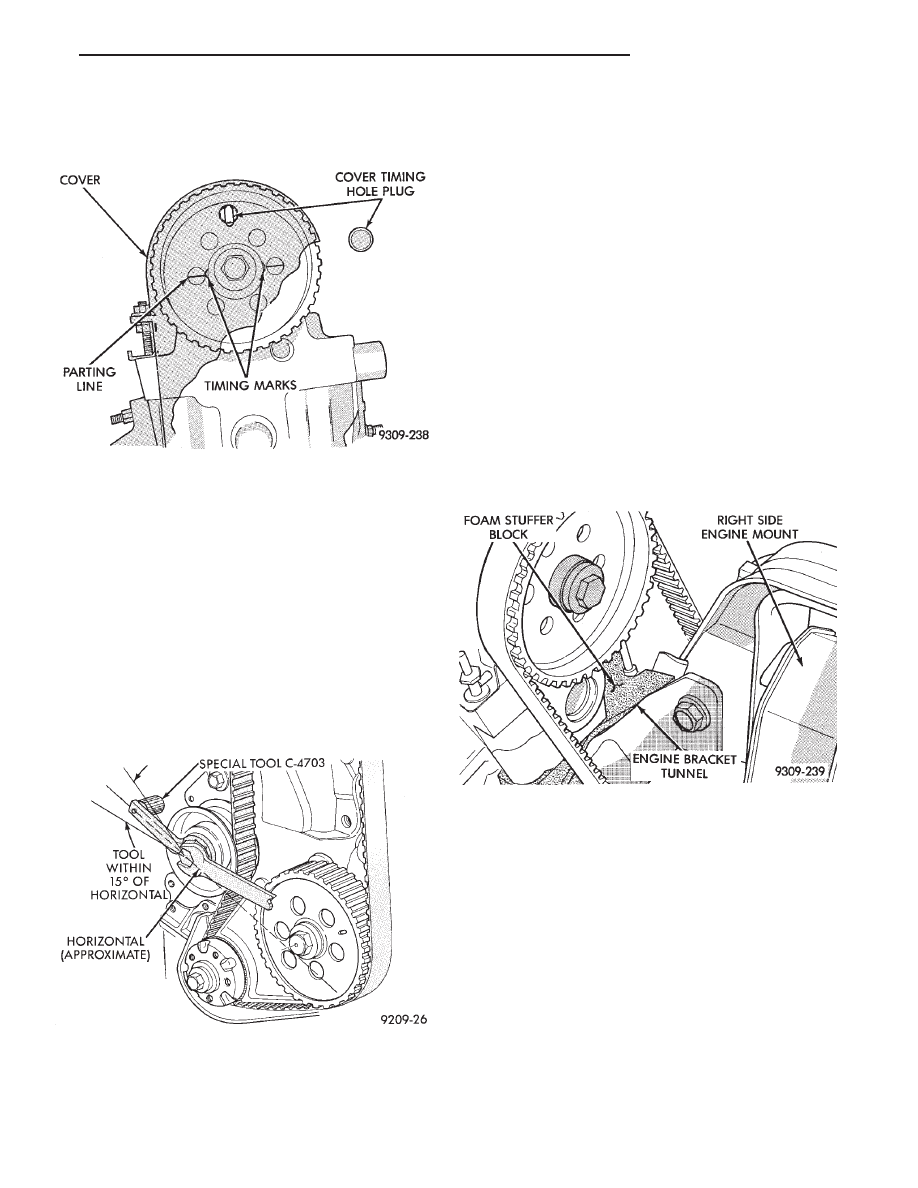

Fig. 12 Camshaft Timing

Fig. 13 Adjusting Drive Belt Tension

Fig. 14 Foam Stuffer Block Location
