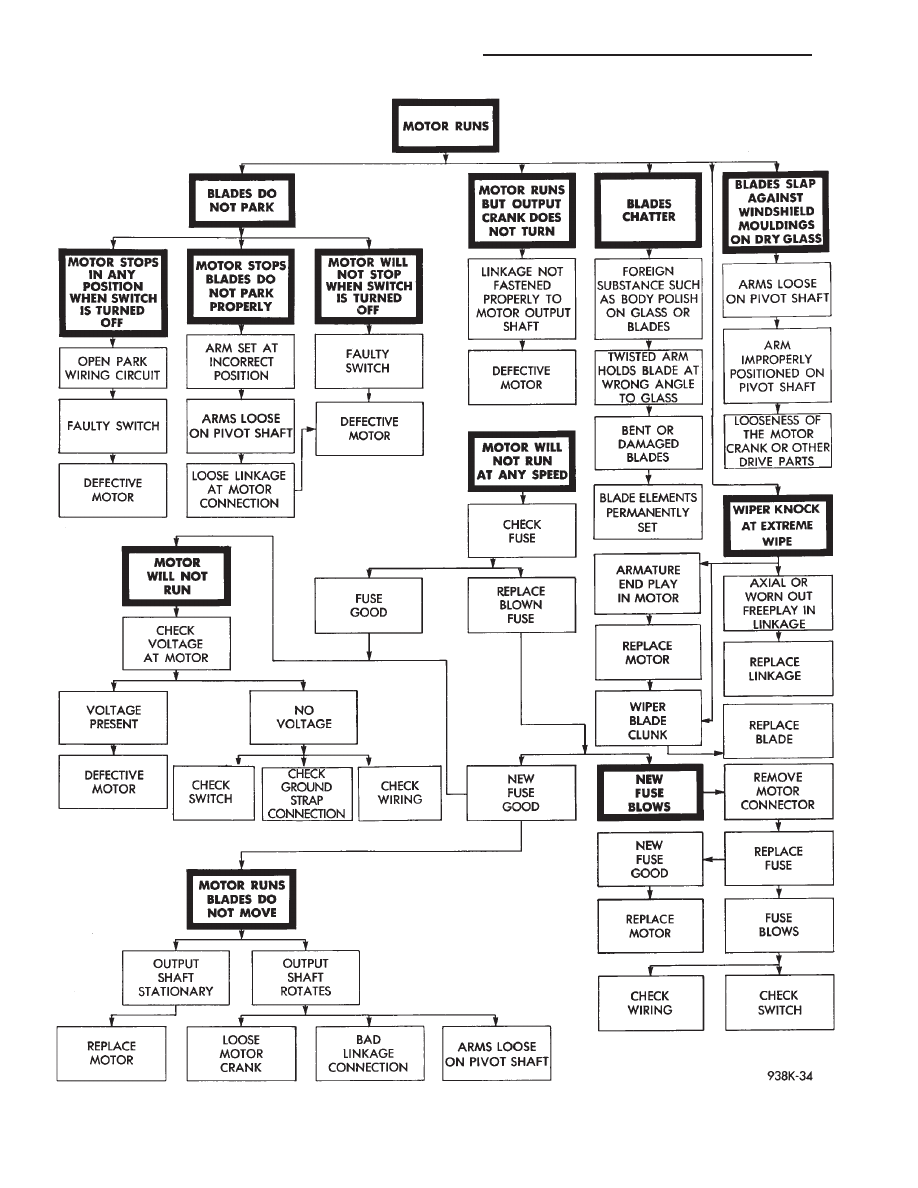

Fig. 9 Windshield Wiper Motor Diagnosis

8K - 4

WINDSHIELD WIPER AND WASHER SYSTEMS

Ä

CONDITION: MOTOR RUNS SLOWLY AT ALL
SPEEDS

PROCEDURE

(1) Disconnect wiring harness connector at motor.

Remove wiper arms and blades. Connect an ammeter
between battery (B+) and terminal 3 on motor (Fig.
11).

(a) If motor runs and average ammeter reading

is more than 6 amps, proceed to step 2.

(b) If motor runs and average ammeter reading

is less than 6 amps, proceed to step 3.
(2) Check to see if wiper linkage or pivots are

binding or caught. Disconnect drive link from motor.

(a) If motor now runs and draws less than 3

amps, repair linkage system.

(b) If motor continues to draw more than 3 amps,

replace motor assembly.
(3) Check motor wiring harness for shorting be-

tween high and low speed wires as follows:

(a) Connect a voltmeter or test lamp to motor

ground strap.

(b) Set wiper switch to LOW position.
(c) Connect other lead of voltmeter to terminal 4

of the wiring harness.

(d) If voltage is present, there is a short in the

wiring or wiper switch. If no voltage is present pro-
ceed to step e.

(e) Set wiper switch to HIGH position.
(f) Move voltmeter lead from terminal 4 to termi-

nal 3 of the wiring harness.

(g) If voltage is present, there is a short in the

wiring or wiper switch.

CONDITION: MOTOR WILL RUN AT HIGH
SPEED, BUT NOT AT LOW SPEED. MOTOR
WILL RUN AT LOW SPEED, BUT NOT AT HIGH
SPEED

PROCEDURE

(1) If motor will not run on high speed, put switch

in HIGH position and connect a test lamp between
motor Terminal 4 and ground (Fig. 12).

(2) If motor will not run on low speed, put switch

in LOW position and connect a test lamp between
motor Terminal 3 and ground.

(3) If test lamp does not light at motor terminal,

there is an open in wiring or switch. If test lamp
lights at motor terminal, replace motor assembly.

CONDITION: MOTOR WILL KEEP RUNNING
WITH SWITCH IN OFF POSITION

PROCEDURE

Remove wiring harness. Connect jumper from Ter-

minal 1 to Terminal 3 of wiper motor (Fig. 13). Con-
nect second jumper from Terminal 2 to battery (B+).
If motor runs to PARK position and stops, wiper
switch is faulty. If motor keeps running and does not
park, replace motor assembly.

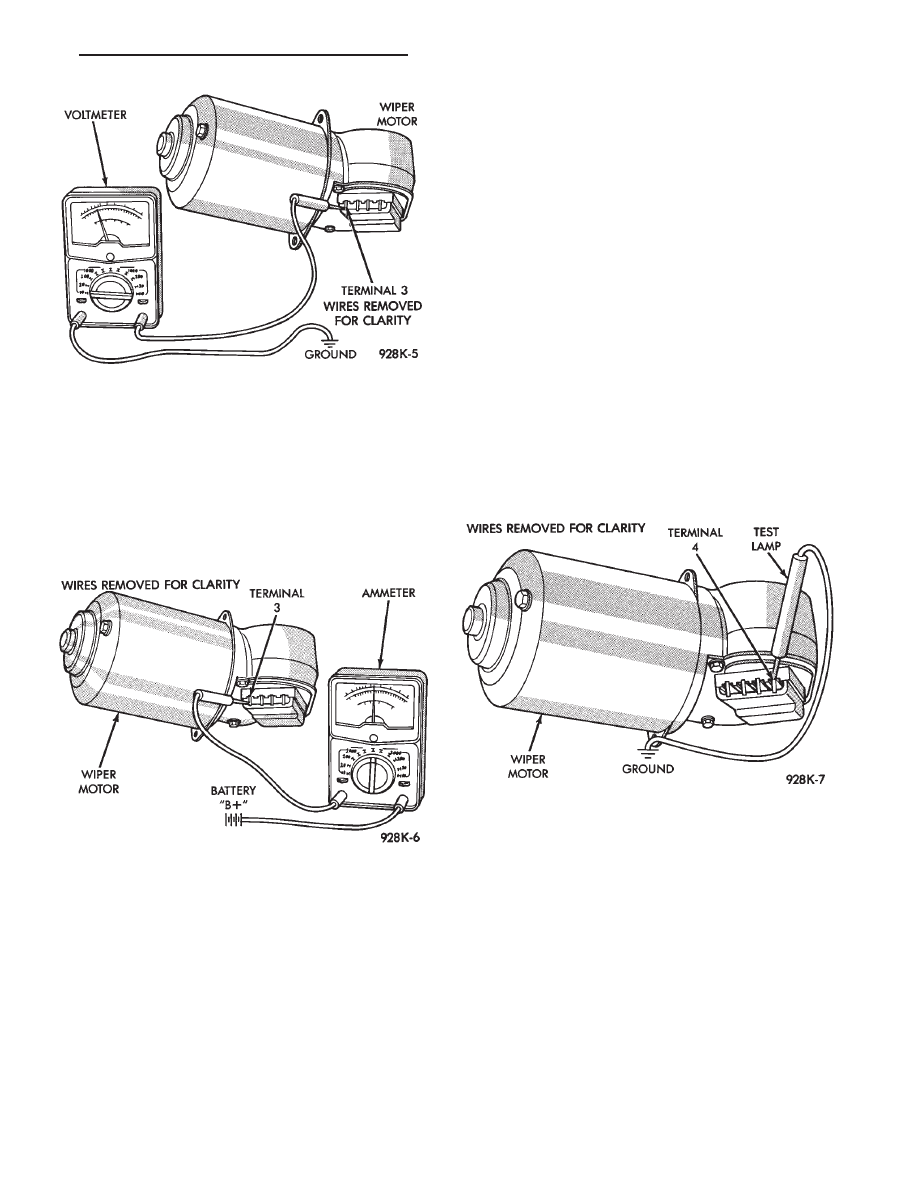

Fig. 10 Voltmeter Between Terminal 3 and Ground

Fig. 11 Ammeter Between Terminal 3 and Battery

Fig. 12 Test Lamp Between Terminal 4 and Ground

Ä

WINDSHIELD WIPER AND WASHER SYSTEMS

8K - 5

CONDITION: MOTOR WILL STOP WHEREVER
IT IS, WHEN COLUMN SWITCH IS PUT IN OFF
POSITION. THE WIPERS DO NOT CONTINUE
RUNNING TO PARK POSITION

PROCEDURE

(1) Remove motor wiring connector and clean ter-

minals. Reconnect connector and test motor.If prob-
lem persists, proceed to Step 2.

(2) Set wiper switch to OFF position. Disconnect

motor wiring connector. Connect a voltmeter or test
lamp to the motor ground strap. Connect the other
lead to terminal 2 of wiring connector.

(a) If voltage is not present, check for an open

circuit in the wiring harness or wiper control
switch.

(b) If voltage is present, proceed to step 3.

(3) Connect an ohmmeter or continuity tester be-

tween terminals 3 and 1 (Fig. 14).

(a) If there is continuity between these termi-

nals, the problem is a defective motor.

(b) If there is no continuity, the problem is an

open circuit in the wiper control switch or wiring
harness.

REAR WIPER MOTOR—AG BODY TEST

The following test is used in order to locate and

then repair liftgate wiper motor defects. Refer to
Group 8W, Wiring Diagrams for liftgate wiper motor
wiring schematic.

(1) Remove lower cover on liftgate (Fig. 15).

(2) Disconnect feed connector from wiper motor.
(3) With ignition switch in ON position, check for

battery voltage at blue wire.

(4) With ignition switch in ON position and wiper

switch ON, check for battery voltage at blue and
brown wire. If battery voltage is not present in steps
3 and 4, check fuse, liftgate wiper switch and wiring.

(5) With ignition switch in ON position, and wiper

switch in OFF position, check for battery voltage be-
tween blue and brown wires. If battery voltage is not
present, check ground wire to liftgate switch.

(6) If battery voltage is present in steps 3 and 4,

replace motor.

FRONT WIPER MOTOR ASSEMBLY—AG and AJ
BODIES

REMOVAL

(1) Park system.
(2) Open the hood assembly.
(3) Remove wiper arms and blades, disconnect

hoses from tee connector (Fig. 16).

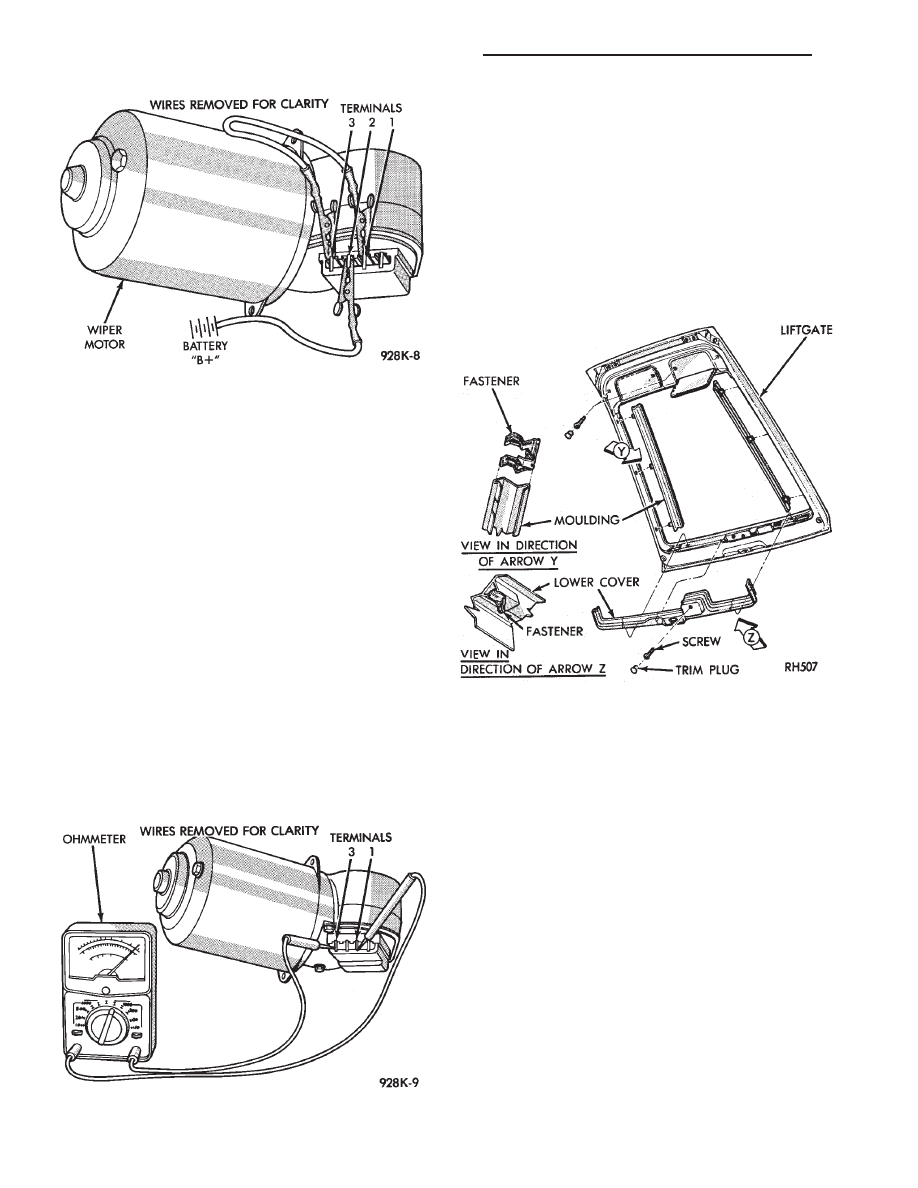

Fig. 13 One Jumper Wire Between Terminal 1 and 3.

One Jumper Wire Between Terminal 2 and Battery

positive

Fig. 14 Ohmmeter Between Terminals 3 and 1

Fig. 15 Liftgate Lower Cover

8K - 6

WINDSHIELD WIPER AND WASHER SYSTEMS

Ä

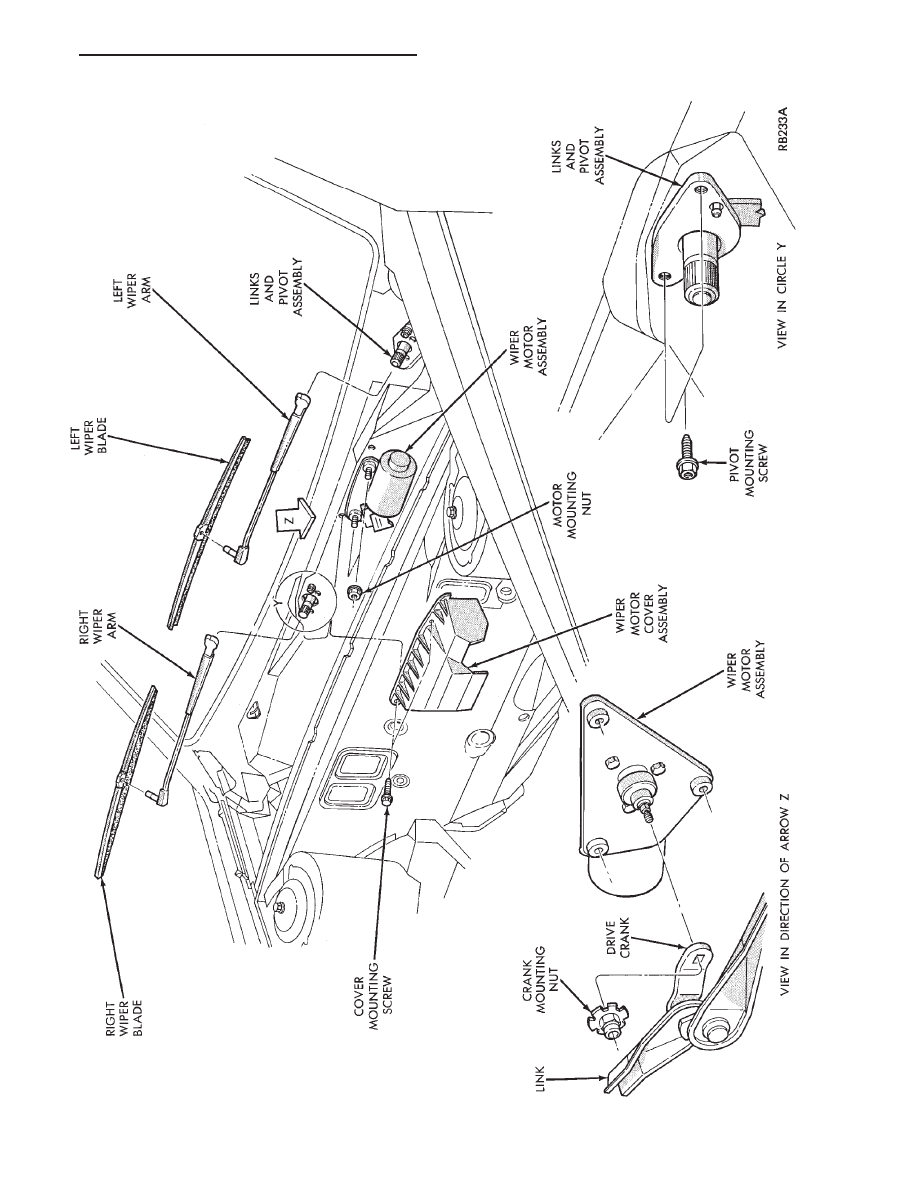

Fig.

16

W

indshield

W

iper

Motor

and

Linkage—AG

and

AJ

Bodies

Ä

WINDSHIELD WIPER AND WASHER SYSTEMS
