Engine speed may drop quickly or engine may even
stall. This indicates that EGR gas is flowing through
the system.

If both the EGR Gas Flow Check, System Check

and Diagnosis Chart are completed satisfactorily,
then the EGR system functions normally.

If engine speed does not drop off when performing

the test, remove both the EGR valve and EGR tube
and check for plugged passages. Also, check the in-
take manifold inlet passage. Clean or replace these
components for restoration of proper flow.

EGR VALVE SERVICE—2.2L AND 2.5L TBI
ENGINES

REMOVAL

(1) Disconnect electrical connector and vacuum

line from the electric EGR transducer (Fig. 12).

(2) Remove EGR valve bolts from intake manifold.
(3) Remove EGR valve from intake manifold.
(4) Clean gasket surface and discard old gasket.

Check for any signs of leakage or cracked surfaces.

INSTALLATION

(1) Assemble EGR valve with new gasket onto the

intake manifold.

(2) Install EGR valve mounting bolts. Tighten to

22 N

Im (200 in. lbs.) torque.

(3) Reconnect vacuum line and electrical connector

to Electric EGR Transducer.

EGR TUBE SERVICE—2.2L AND 2.5L TBI ENGINES

REMOVAL

(1) Remove EGR tube attaching bolts from intake

and exhaust manifolds.

(2) Remove EGR tube.
(3) Clean intake and exhaust manifold gasket sur-

faces and EGR tube flange gasket surfaces. Discard
old gaskets.

(4) Check for signs of leakage or cracked surfaces

on either manifolds or tube. Replace as necessary.

INSTALLATION

(1) Loosely position EGR tube and new gaskets in

place on intake and exhaust manifolds. Install
mounting bolts.

(2) Tighten attaching bolts to 22 N

Im (200 in. lbs.)

torque.

EGR VALVE SERVICE—3.0L ENGINES

REMOVAL

(1) Disconnect the electric and vacuum connectors

from the electric EGR transducer (EET) (Fig. 16).

(2) Remove EGR valve mounting bolts.
(3) Clean all gasket surfaces and discard old gas-

kets. Check for any signs of leakage or cracked sur-
faces. Repair or replace as necessary.

INSTALLATION

(1) Install EGR valve and new gasket on intake

manifold. Tighten mounting bolts to 22 N

Im (200 in.

lbs.) torque.

(2) Connect the electrical and vacuum connectors

to the electric EGR transducer.

EGR TUBE SERVICE—3.0L ENGINES

REMOVAL

(1) Remove EGR tube flange nuts from exhaust

manifold (Fig. 16).

(2) Remove EGR valve nuts at intake manifold

(Fig. 16). Remove EGR tube.

(3) Clean all gasket surfaces and discard old gas-

kets. Check for any signs of leakage or cracked sur-
faces. Repair or replace as necessary.

INSTALLATION

(1) Loosely install the EGR tube on the intake and

exhaust manifolds with new gaskets.

(2) Tighten EGR tube flange bolts at the intake

manifold to 22 N

Im (200 in. lbs.) torque.

(3) Tighten EGR tube to exhaust manifold nuts to

22 N

Im (200 in. lbs.) torque.

EGR VALVE SERVICE—3.3L AND 3.8L ENGINES

REMOVAL

(1) Disconnect vacuum tube from electric EGR

transducer (EET). Inspect vacuum tube for damage
(Fig. 17).

(2) Remove electrical connector from EET.
(3) Remove EGR valve bolts from intake manifold.
(4) Open EGR transducer clip and remove electric

EGR transducer.

(5) Remove EGR valve from intake manifold.
(6) Clean gasket surface and discard old gasket.

Check for any signs of leakage or cracked surfaces.
Repair or replace as necessary.

INSTALLATION

(1) Assemble EGR valve with new gasket onto the

intake manifold.

(2) Install mounting bolts. Tighten bolts to 22 N

Im

(200 in. lbs.) torque.

(3) Install electric EGR transducer in clip with ori-

entation tab in slot and snap closed.

(4) Reconnect vacuum hose and electrical connec-

tor to EET.

EGR TUBE SERVICE—3.3L AND 3.8L ENGINES

REMOVAL

(1) Remove EGR tube attaching bolts from intake

and exhaust manifolds.

(2) Clean intake and exhaust manifold gasket sur-

faces. Discard old gasket.

25 - 22

EMISSION CONTROL SYSTEMS

Ä

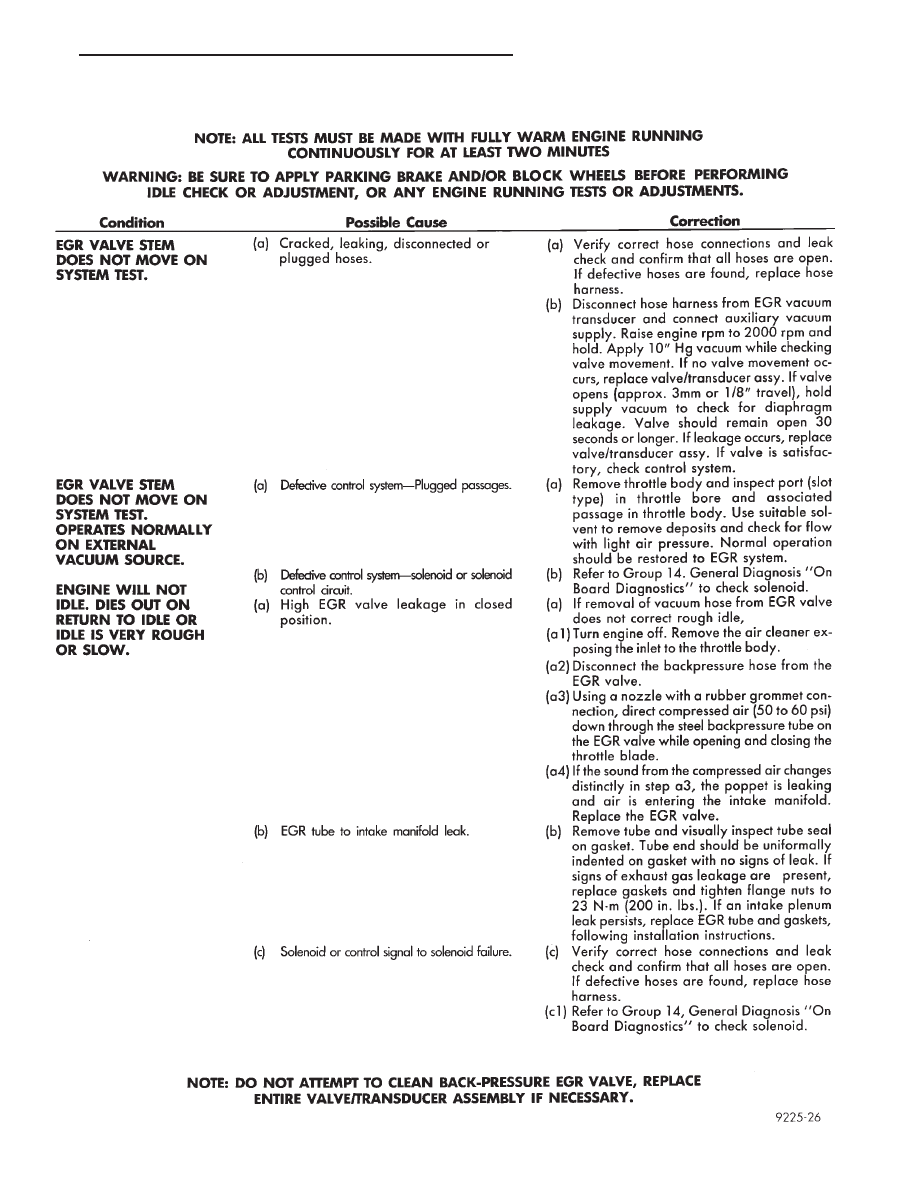

EGR DIAGNOSIS CHART

Ä

EMISSION CONTROL SYSTEMS

25 - 23

(3) Check for signs of leakage or cracked surfaces

on either manifolds or tube. Repair or replace as nec-
essary.

INSTALLATION

(1) Loosely assemble EGR tube and new gaskets

into place on intake and exhaust manifolds.

(2) Tighten mounting bolts to 22 N

Im (200 in. lbs.)

torque.

AIR ASPIRATION SYSTEM

Certain vehicles equipped with the 2.2L or 2.5L

TBI engines have an aspirator valve (Fig. 18). The
valve uses exhaust pressure pulsation to draw fresh
air from the air cleaner into the exhaust system.
This reduces carbon monoxide (CO) and hydrocarbon
(HC) emissions. The aspirator valve works most effi-
ciently at idle and slightly off-idle, where the nega-
tive

pulses

are

strongest.

The

aspirator

valve

remains closed at higher engine speeds.

DIAGNOSIS

The aspirator valve is not repairable. Replace the

valve if it operates incorrectly. Valve failure results
in excessive underhood exhaust system noise at idle
and hardening of the rubber hose from the valve to
the air cleaner. Check for leakage at the aspirator
tube/catalyst assembly joint. Also, inspect the hose
connections at the aspirator valve and air cleaner for
leakage. If the aspirator tube/ catalyst assembly joint
is leaking, tighten the aspirator tube nut to 54 N

Im

(40 ft. lbs) torque. If either hose connection leaks,
and the hose has not hardened, install hose clamps.

To determine if the aspirator valve has failed, dis-

connect the hose from the aspirator inlet. With the
engine at idle in neutral, the negative (vacuum) ex-
haust pulses can be felt at the aspirator inlet. If hot
exhaust gas is escaping from the aspirator inlet, the
valve has failed. Replace the valve.

REMOVAL

(1) Disconnect the air hose from the aspirator

valve inlet.

(2) Remove aspirator tube assembly from catalyst.

INSTALLATION

(1) Install aspirator tube. Tighten the nut to 54

N

Im (40 ft. lbs) torque.

(2) Install aspirator tube bracket screw. Tighten

screw to 11 N

Im (95 in. lbs) torque.

(3) Connect air hose to aspirator valve inlet and

air cleaner nipple.

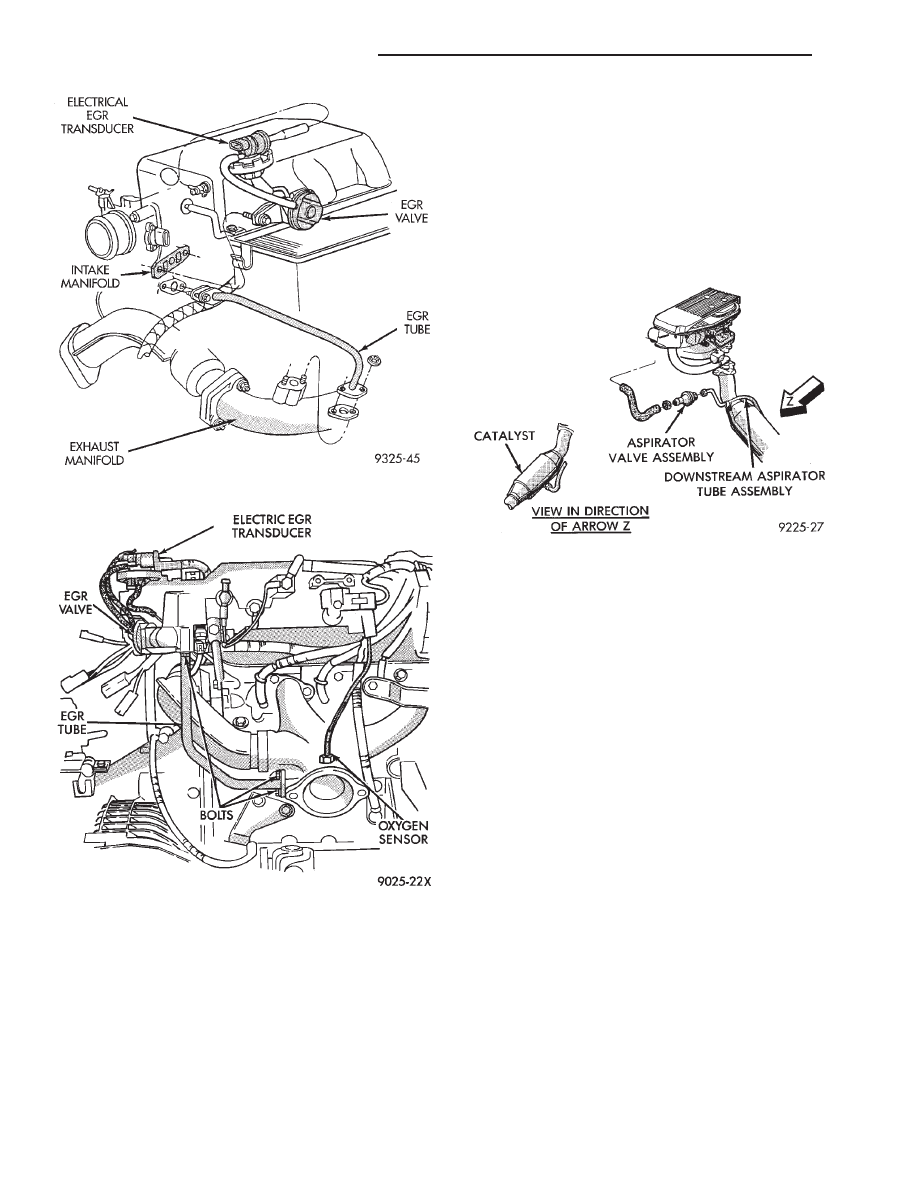

Fig. 16 EGR System Service—3.0L Engines

Fig. 17 EGR System—3.3L and 3.8L Engines

Fig. 18 Air Aspirator System
