AMBIENT SWITCH

The ambient switch is a temperature sensor located

in front of the condenser behind the grille (Fig. 1).
The ambient switch prevents the compressor from
engaging in cold temperatures. The ambient switch
is a sealed factory calibrated unit. It must be re-
placed if defective.

AMBIENT SWITCH TEST

(1) Disconnect ambient switch wire connector.
(2) Using a suitable ohm meter or continuity

tester, test for continuity across the ambient switch
terminals.

(a) At temperature above 10°C (50°F), the switch

circuit should be complete.

(b) Chill the switch with ice to below 10°C (50°F)

and test for continuity. The switch circuit should
be open, with continuity not detected.
Replace ambient switch if defective.

REMOVAL AND INSTALLATION

(1) Remove the one attaching screw.
(2) Remove the sensor/bracket assembly from the

vehicle.

To install, reverse the preceding operation.

CONDENSER FAN CONTROL SWITCH

The Fan Control Switch is located on the plumbing

discharge line at the A/C compressor (Fig. 2). The fan
control switch cycles the radiator/condenser fan on and
off by monitoring the compressor discharge pressure.
The radiator top tank temperature sensor can over ride
the function of the fan control switch. It can cycle the
radiator/condenser fan on and off depending on the
engine temperature.

FAN CONTROL SWITCH DIAGNOSIS

Review Safety Precautions and Warnings before pro-

ceeding. Connect a manifold gauge set to the refriger-
ant system service ports. Work area temperature can
not be below 21°C (70°F).

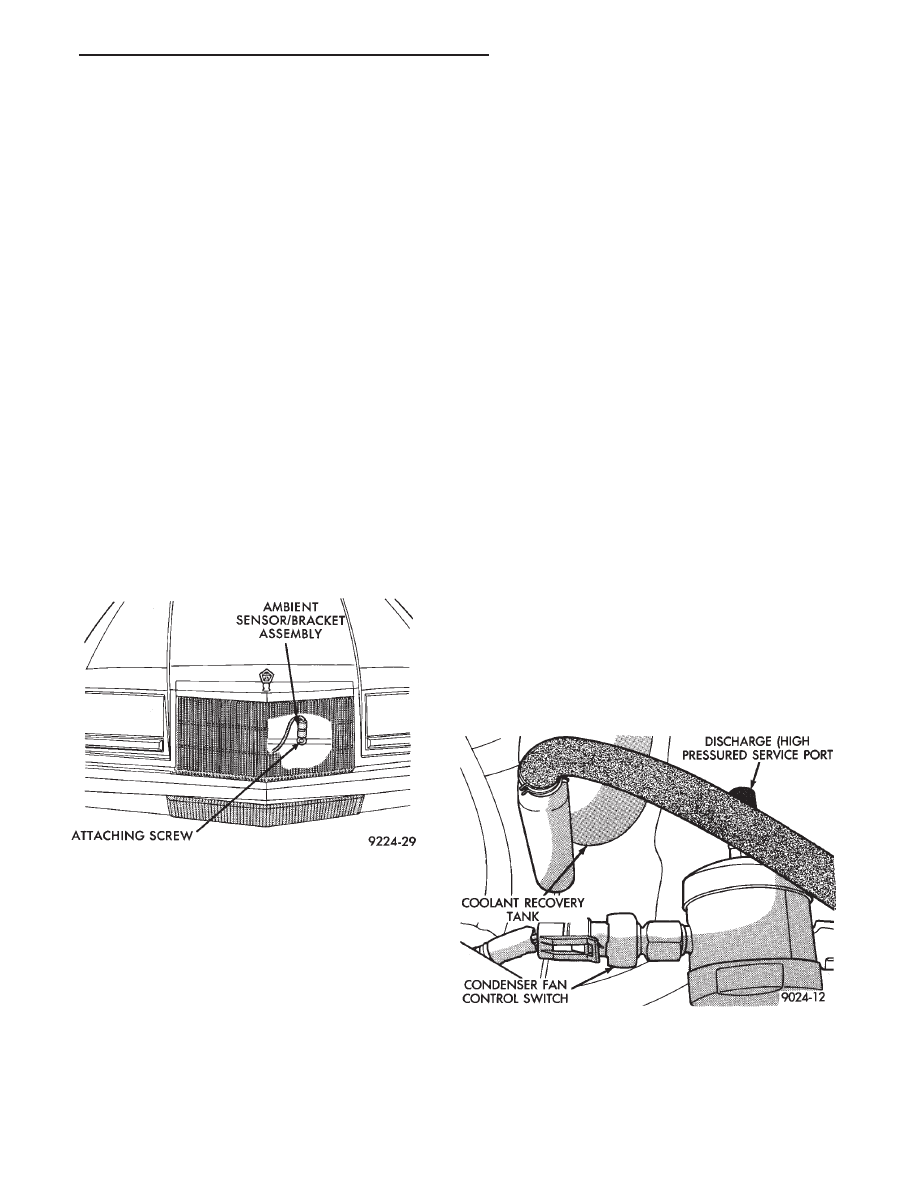

Fig. 1 Ambient Temperature Sensor Switch—Typical

Mounting

Fig. 2 Condenser Fan Control Switch

Ä

HEATING AND AIR CONDITIONING

24 - 47

WARNING:

AVOID

RADIATOR/CONDENSER

FAN

BLADES

WHEN

WORKING

IN

THE

RADIATOR

AREA. FAN IS CONTROLLED BY TEMPERATURE
AND CAN START ANY TIME IGNITION IS ON. PER-
SONAL INJURY CAN RESULT.

(1) Disconnect fan control switch wire connector.
(2) Using a suitable jumper wire, jump across ter-

minals in wire connector.

(3) Connect a suitable continuity tester across fan

control switch terminals.

(4) Start engine and set idle at 1300 rpm. The ra-

diator fan should run constantly.

(5) Set the A/C controls to A/C and high blower.
(6) If the high pressure gauge reads below 1102

kPa (160 psi) there should be no continuity across
the switch terminals.

CAUTION: Do not allow engine to overheat when ra-
diator air flow is blocked.

(7) Block radiator air flow with a suitable cover to

increase the high side pressure to at least 1585 kPa
(230 psi). Electrical continuity should be detected
across the fan control switch terminals.

(8) Remove cover from front of vehicle to allow

high side pressure to decrease. When pressure drops
below 1102 kPa (160 psi), continuity should cease.

If fan control switch is defective, replace it.

REMOVAL AND INSTALLATION

CAUTION: Refrigerant removal is not necessary
when removing the Condenser Fan Control Switch.
However, a small amount of refrigerant will vent
from the switch port. Review the refrigerant han-
dling section of Safety Precautions and Warnings in
the General Information section of this Group.

(1) Disconnect wire connector from condenser fan

control switch.

(2) Loosen and quickly rotate the switch counter-

clockwise and separate from the high pressure line
switch port.

To install, reverse the preceding operation.

DIFFERENTIAL PRESSURE CUT-OUT SWITCH
DIAGNOSIS

The Differential Pressure Cut-Out (DPCO) Switch

(Fig. 3) monitors the liquid refrigerant pressure on
the liquid side of the system. The DPCO is located on
the expansion valve. The expansion valve is black in
color when a variable displacement compressor is
used. The DPCO turns off voltage to the compressor
clutch coil when liquid refrigerant pressure drops to
levels that could damage the compressor. The DPCO
is a sealed factory calibrated unit. It must be re-
placed if defective.

DPCO SWITCH DIAGNOSIS

The work area must not be below 10°C (50°F) to

test the compressor clutch circuit.

(1) With gear selector in park or neutral, and park

brake set, start engine and allow to idle.

(2) Raise hood and disconnect DPCO switch con-

nector boot.

(3) Using a suitable jumper wire, jump across the

terminals inside wire connector boot.

(4) If clutch does not engage, the wiring, fuse, re-

lay, ambient switch, or high pressure cut-off switch
can be defective. Refer to Group 8W, Wiring Dia-
grams.

(5) If clutch engages, connect a suitable manifold

gauge set. Read low pressure gauge. At pressure 283
kPa (41 psi) and above, DPCO switch will complete
the clutch circuit. If the low pressure gauge reads be-
low 317 kPa (46 psi), the system is low on refrigerant
charge or empty due to a leak. Refer to Testing For
Refrigerant Leaks in the Refrigerant Service Proce-
dures section.

(6) Install connector boot on switch and repeat step

number 3. If the clutch does not engage, replace the
DPCO switch.

TEMPERATURE CONTROL CABLE—AC/AY MODELS

REMOVAL AND INSTALLATION

A Temperature Control Cable is used on non-ATC

heat or heater-A/C systems only. ATC (Automatic
Temperature Control) systems use an electrically op-
erated temperature control. Refer to the ATC section
of this Group.

(1) Remove the A/C-Heater control panel assembly.

Refer to A/C-Heater Control Replacement in Group
8E Instrument Panel. Disconnect the cable attaching
flag from the A/C-heater control and remove the ca-
ble from control panel.

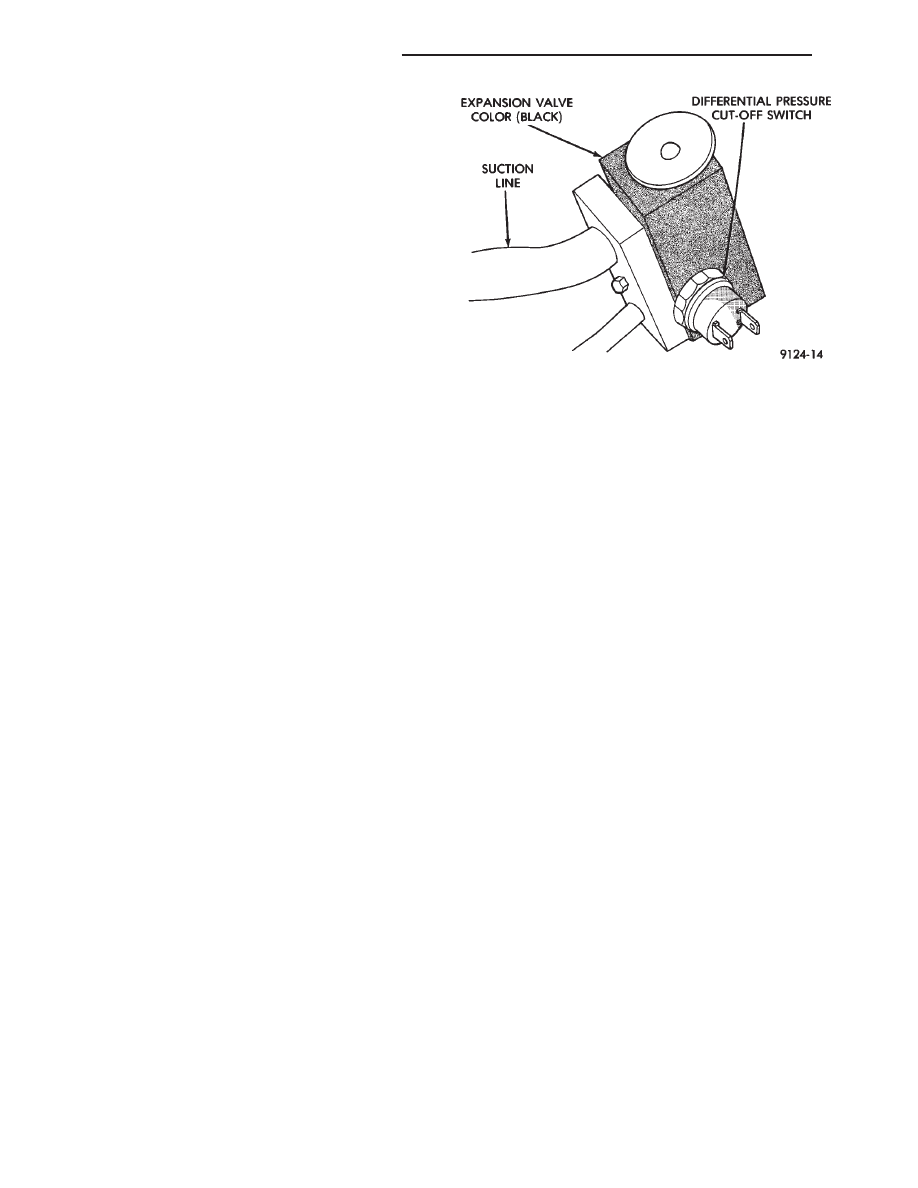

Fig. 3 Differential Pressure Cut-Out Switch

24 - 48

HEATING AND AIR CONDITIONING

Ä

(2) Locate and disconnect the cable attaching flag

on the bottom of the A/C-heater housing behind the
floor air duct (Fig. 4).

(3) Slip cable self-adjusting clip downward from

the blend-air door crank.

(4) Insert a 3/16 diameter tool (drill bit or phillips

screwdriver shank) into the crank pin access hole
and rotate the clip from the cable.

To install, reverse the preceding operation.
To adjust temperature cable, position the TEMP le-

ver on the control to the cool side of its travel. Al-
lowing the self-adjusting clip to slide on the cable,
rotate the blend-air door crank counterclockwise by
hand until it stops.

TEMPERATURE CONTROL CABLE—AA,AP,AG AND
AJ MODELS

REMOVAL AND INSTALLATION

(1) Remove heater-A/C control panel. Refer to

Switch and Panel Component Service in Group 8E,
Instrument Panel. Disconnect the attaching flag on
the control cable from the heater-A/C control panel.

(2) Remove console assembly. Refer to Group 8E,

Instrument Panel.

(3) Remove instrument panel lower steering col-

umn cover. Refer to Group 8E, Instrument Panel.

(4) Remove the right lower instrument panel/glove

box door assembly. This assembly is clipped to the
upper instrument panel at the right upper side.

(5) A/C equipped vehicles: From under the hood,

disconnect the A/C suction line mounting bracket
from the dash panel (above the expansion valve).

(6) From under the hood, loosen (do not remove)

the four heater-A/C assembly to dash panel mount-
ing nuts.

(7) From inside the vehicle: Remove the vertical

(heater-A/C housing) support bracket (below the
glove box).

(8) Tilt the entire heater-A/C housing assembly

downward to gain access to the temperature cable.

(9) Locate and disconnect the attaching flag on the

control cable at the heater-A/C housing (Fig. 5).

(10) Slip the cable self-adjusting clip from the

blend-air door crank (Fig. 5).

(11) Remove the cable from the vehicle.
(12) To remove the self-adjusting clip from cable

(Fig. 5):

(a) Insert a 4mm (3/16 inch) diameter drill bit

(Fig. 1-Inset) into the door crank access hole. Then
rotate the clip from the cable.
To install, reverse the preceding operation.
To adjust temperature cable: Position the TEMP le-

ver on the control to the cool side of its travel. Al-
lowing the self-adjusting clip to slide on the cable,
rotate the blend-air door crank counterclockwise by
hand until it stops.

BLOWER RESISTOR BLOCK

WARNING: STAY CLEAR OF THE BLOWER MOTOR
AND RESISTOR BLOCK (HOT) DURING THE FOL-
LOWING PROCEDURES.

CAUTION: Do not operate the blower motor with the
resistor block removed from the heater-A/C hous-
ing. Air must move over the hot coils.

CAUTION: Disconnect battery before performing
this operation.

REMOVE AND INSTALL

AJ AND AG BODY

(1) Remove the instrument panel glove box and

door assembly. Refer to Group 8E Instrument Panel.

(2) Remove security and lamp outage modules.
(3) Locate the blower resistor block (Fig. 6). It is

above and to the front of the glove box opening on
the dash panel. Remove the wire connector.

(4) Remove the two attaching screws at the resis-

tor block.

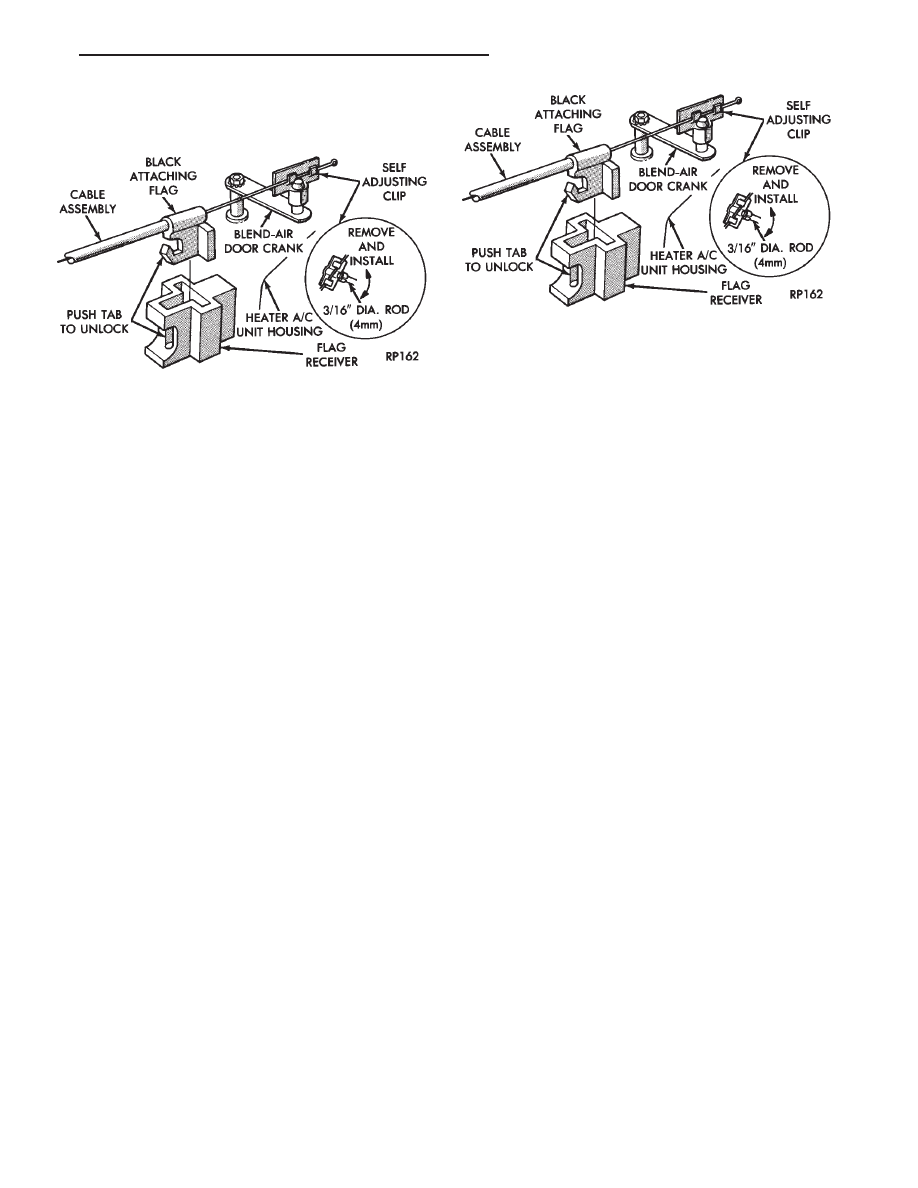

Fig. 4 Temperature Control Cable—Typical

Fig. 5 Temperature Control Cable—Typical
