(4) Remove bolts holding hinge to hinge pillar and

separate hinge form vehicle.

FRONT DOOR HINGE INSTALLATION

Reverse the preceding operation. Align door to

achieve 6 mm (0.240 in.) gap to all surrounding pan-
els and flush across gaps.

OUTSIDE DOOR HANDLE

REMOVAL (FIG. 13)

(1) Remove door trim panel.
(2) Remove silencer pad and water shield as neces-

sary.

(3) Raise door glass to up position.
(4) Disconnect illuminated entry wire connector

from outside door handle assembly, if equipped.

(5) Disconnect latch release linkage from latch as-

sembly.

(6) Disconnect lock cylinder linkage from latch as-

sembly.

(7) Remove nuts holding outside handle bracket to

door panel and separate bracket from panel.

(8) Position linkage rods parallel to the back of

handle and remove handle assembly from door.

INSTALLATION

Reverse the preceding operation.

FRONT DOOR LATCH

REMOVAL (FIG. 14)

(1) Remove door trim panel.
(2) Remove silencer pad and water shield as neces-

sary.

(3) Disconnect linkage rods from door latch assem-

bly.

(4) Remove screws holding latch door end frame.
(5) Separate latch from door.

INSTALLATION

Reverse the preceding operation.

FRONT DOOR WINDOW REGULATOR

REMOVAL (FIG. 15 OR 16)

MANUAL OR ELECTRIC

(1) Remove front door trim panel.
(2) Remove silencer pad and water shield.
(3) Remove side view mirror trim cover and door

frame trim moulding.

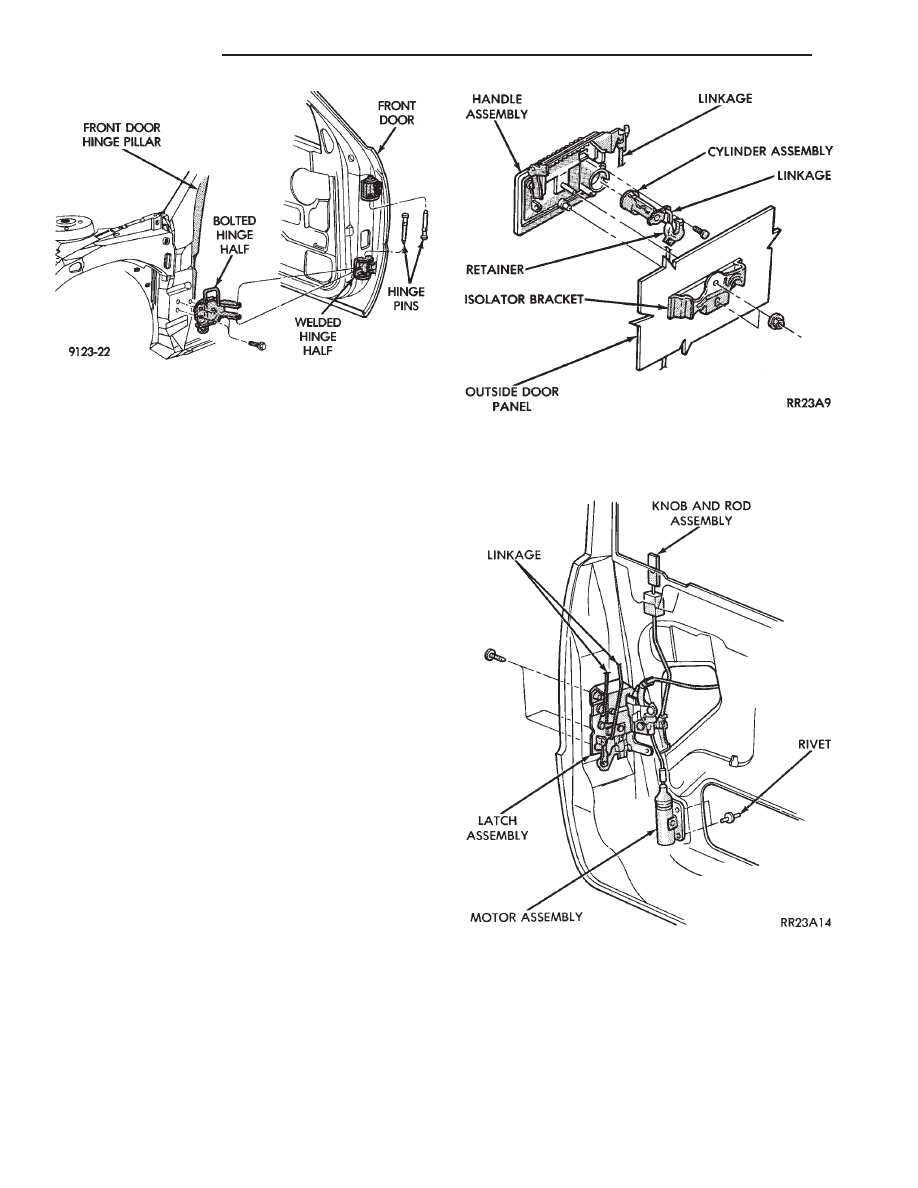

Fig. 12 Front Door Assembly

Fig. 13 Front Door Handle Assembly

Fig. 14 Front Door Latch Assembly

23 - 138

AY-BODY

Ä

(4) Remove door glass.
(5) Remove nut holding cable retainer to inner

door panel and slip cables from behind retainer.

(6) Disengage push in retainer holding cables to

inner door panel above speaker on vehicles with
power windows.

(7) Remove bolts holding top of glass lift bar to in-

ner door panel.

(8) Remove nut holding bottom of lift bar to bot-

tom panel of door.

(9) Remove bolts holding window crank regulator

to inner door panel on vehicles with manual win-
dows. Remove nuts holding motor and regulator to
inner door panel on vehicles with power windows.

(10) Separate window regulator from vehicle.

INSTALLATION

Reverse the preceding operation.

FRONT DOOR GLASS

REMOVAL

(1) Remove front door trim panel.
(2) Remove silencer pad and water shield.
(3) Remove side view mirror trim cover and door

frame trim moulding.

(4) Remove front door speaker.
(5) Move glass to the down position and remove

glass to lift plate fasteners.

(6) Loosen door glass slam bumpers.
(7) Lift glass upward through opening at top of

door.

INSTALLATION

Reverse the preceding operation.

REAR DOOR TRIM PANEL

REMOVAL (FIG. 17)

(1) Remove screw plugs from fixed glass trim be-

zel. Remove screws holding bezel to door frame and
separate trim from door.

(2) Remove screws holding pull handle and padded

insert to door trim and separate handle and insert
from door.

(3) Disengage frog-leg fasteners holding forward

padded insert assembly to door panel.

(4) Remove hidden screws from behind carpeting

on lower trim panel.

(5) Remove screws and disengage frog-leg fasteners

holding trim panel to door. Lift trim panel upward
and separate trim from door.

(6) Disconnect courtesy lamp wire connector. Dis-

connect cigar lighter wire connectors. Disconnect
power window switch wire connector.

INSTALLATION

Reverse the preceding operation.

REAR DOOR FRAME TRIM MOULDING

TRIM MOULDING REMOVAL

(1) Remove rear door trim panel.
(2) Disengage trim clips holding trim moulding to

door frame.

(3) Separate trim moulding from door frame.

TRIM MOULDING INSTALLATION

Reverse the preceding operation.

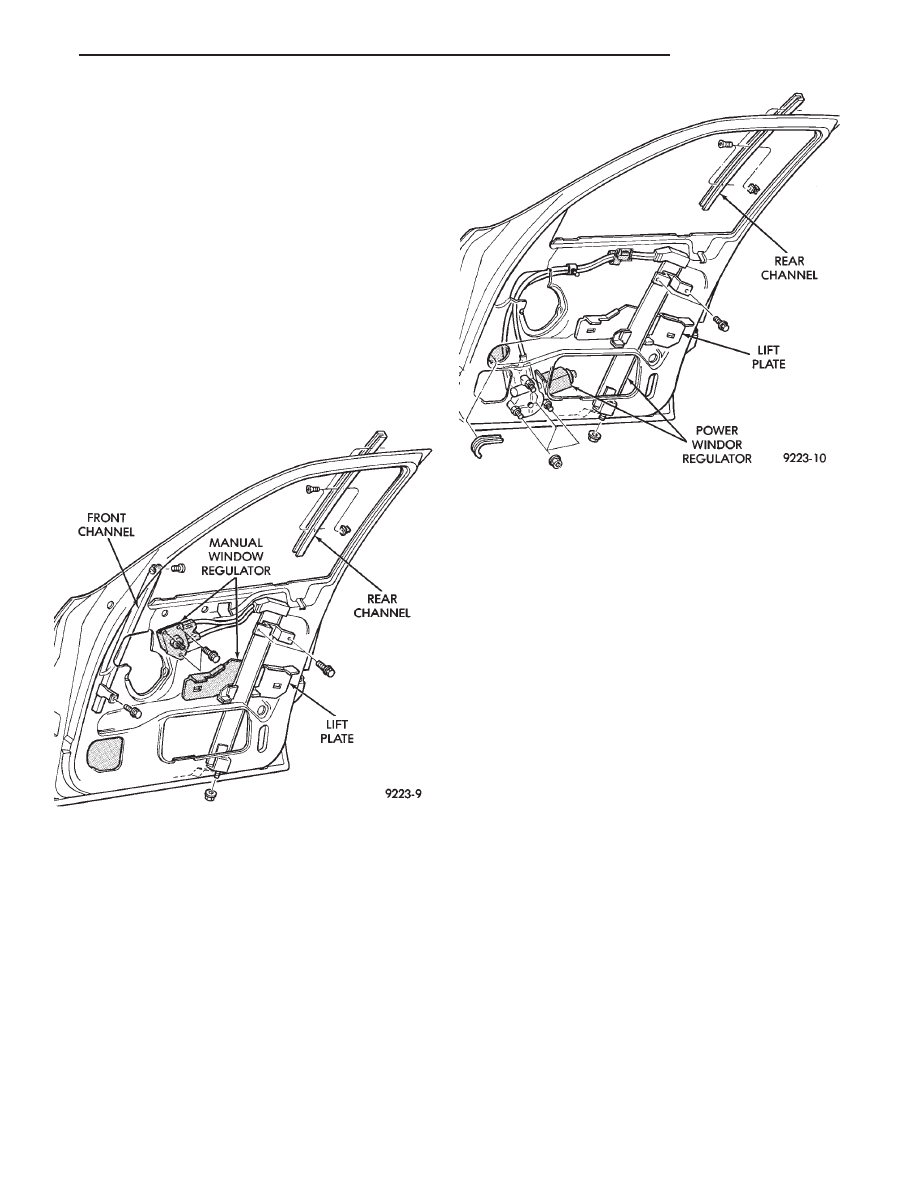

Fig. 15 Front Door Manual Window Regulator

Fig. 16 Front Door Power Window Regulator

Ä

AY-BODY

23 - 139

REAR DOOR SILENCER AND WATER SHIELD

REMOVAL

(1) Remove door trim panel.
(2) Pull water shield from adhesive around perim-

eter of door inner panel.

INSTALLATION

Reverse the preceding operation.

REAR DOOR AND HINGE

The rear door hinge is welded to the door and

bolted to the B-pillar. The door half of the hinge piv-
ots on a removable hinge pin. The hinge pin is
driven in from the bottom on the top hinge and from
the top on the bottom hinge. All adjustments to the
hinge are performed on the hinge pillar half of the
hinge. If the welded half of the hinge must be bent to
align door, consult an authorized body repair facility.

REAR DOOR REMOVAL (FIG. 18)

(1) Remove B-pillar trim panel and disconnect all

wire connectors leading to door. Push wire harness
through access hole in B-pillar into hinge opening.

(2) Support door on a suitable lifting device.
(3) Drive bottom hinge pin upward and remove pin

from hinge.

(4) Drive top hinge pin downward and remove pin

from hinge.

(5) Separate door from vehicle.

REAR DOOR INSTALLATION

Reverse the preceding operation. The door should

not require re-alignment. If door does need align-
ment, refer to Rear Door Hinge Installation para-
graph in this section.

REAR DOOR HINGE REMOVAL (FIG. 18)

(1) To remove upper hinge bolted half, remove

B-pillar trim panel. To remove lower hinge bolted
half it is not necessary to remove B-pillar trim.

(2) Support rear door on a suitable lifting device.
(3) Drive out hinge pin on the effected hinge.
(4) Remove bolts holding hinge to B-pillar and sep-

arate hinge form vehicle.

REAR DOOR HINGE INSTALLATION

Reverse the preceding operation. Align door to

achieve 6 mm (0.240 in.) gap to all surrounding pan-
els and flush across gaps.

REAR DOOR OUTSIDE HANDLE

REMOVAL

(1) Remove rear door trim panel.
(2) Remove silencer pad and water shield as neces-

sary.

(3) Disconnect latch release linkage rod from door

latch.

(4) Remove nuts holding handle bracket to inner

door panel.

(5) Separate outside door handle from door.

INSTALLATION

Reverse the preceding operation.

REAR DOOR LATCH

REMOVAL

(1) Remove rear door trim panel.
(2) Remove silencer pad and water shield as neces-

sary.

(3) Disconnect linkage rods from door latch.

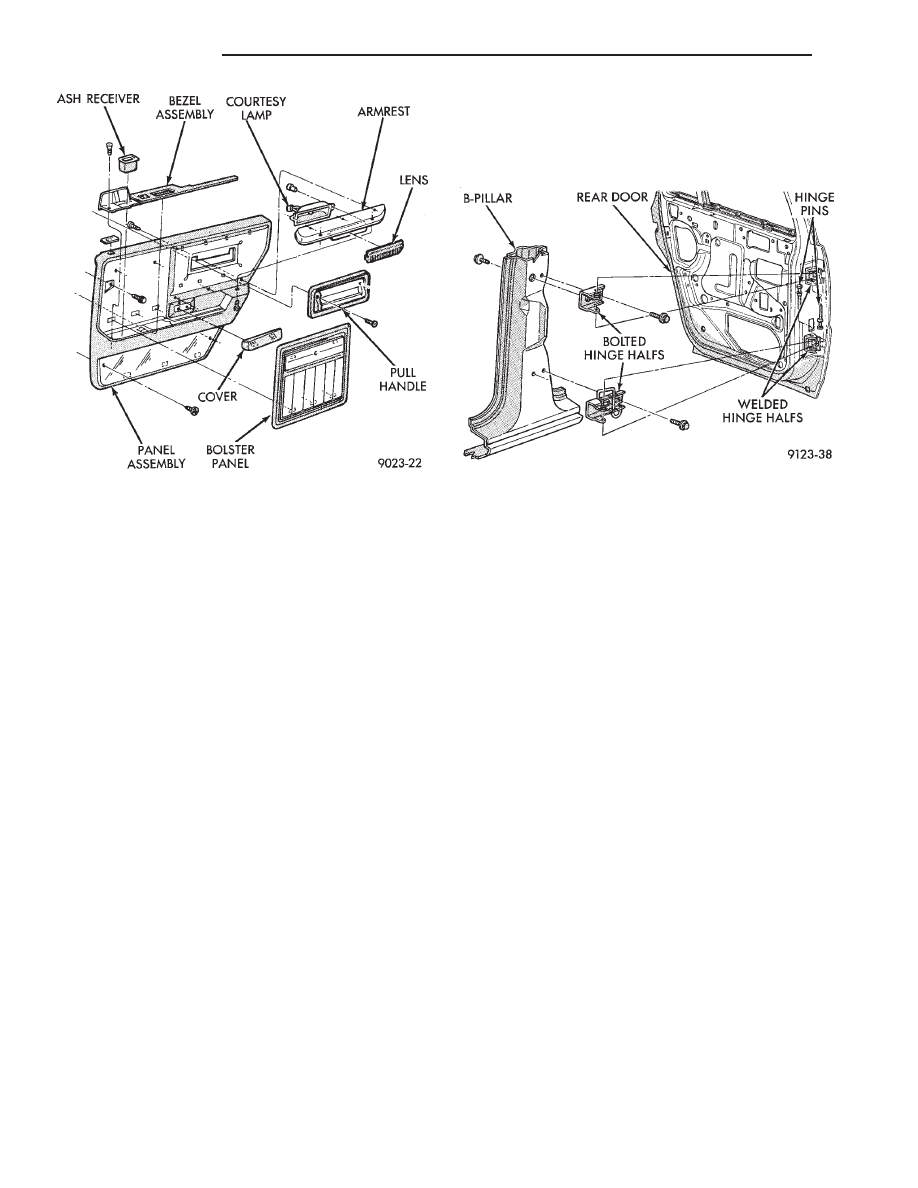

Fig. 17 Rear Door Trim Panel

Fig. 18 Rear Door Assembly—Typical

23 - 140

AY-BODY

Ä

(4) Remove screws holding latch to door end frame.
(5) Separate latch from rear door.

INSTALLATION

Reverse the preceding operation.

REAR DOOR GLASS

REMOVAL (FIG. 19)

(1) Remove rear door trim panel.
(2) Remove silencer pad and water shield.
(3) Remove door frame trim moulding.
(4) Remove screws holding lift plate to door glass.
(5) Loosen glass slam bumpers.
(6) Lift glass upward through opening at top of

door.

INSTALLATION

Reverse the preceding operation.

REAR DOOR WINDOW REGULATOR

REMOVAL

(1) Remove rear door trim panel.
(2) Remove silencer pad and water shield.
(3) Remove bolts holding regulator to inner door

panel.

(4) Slide regulator lift arm roller from lift plate

channel.

(5) Separate regulator from door.

INSTALLATION

Reverse the preceding operation.

REAR DOOR GLASS LIFT PLATE AND GUIDE BAR

REMOVAL (FIG. 19)

(1) Remove rear door glass.
(2) Remove bolts holding upper guide bar mount

bracket to inner door panel.

(3) Remove nut holding guide bar to lower door

bottom frame.

(4) Slide lift plate channel from regulator roller.
(5) Separate guide bar from door.

INSTALLATION

Reverse the preceding operation.

REAR DOOR FIXED GLASS OUTER COVER—AY-S
BODY

REMOVAL (FIG. 20)

(1) Remove inner rear door fixed trim bezel.
(2) Remove screws holding fixed glass outer cover

to door frame.

(3) Separate cover from door.

INSTALLATION

Reverse the preceding operation.

REAR DOOR OUTER COVER—AY-P BODY

REMOVAL (FIG. 21)

(1) Remove rear door trim panel and upper frame

trim covers.

(2) Remove screws holding rear door outer cover to

door upper frame.

(3) Separate outer cover from door.

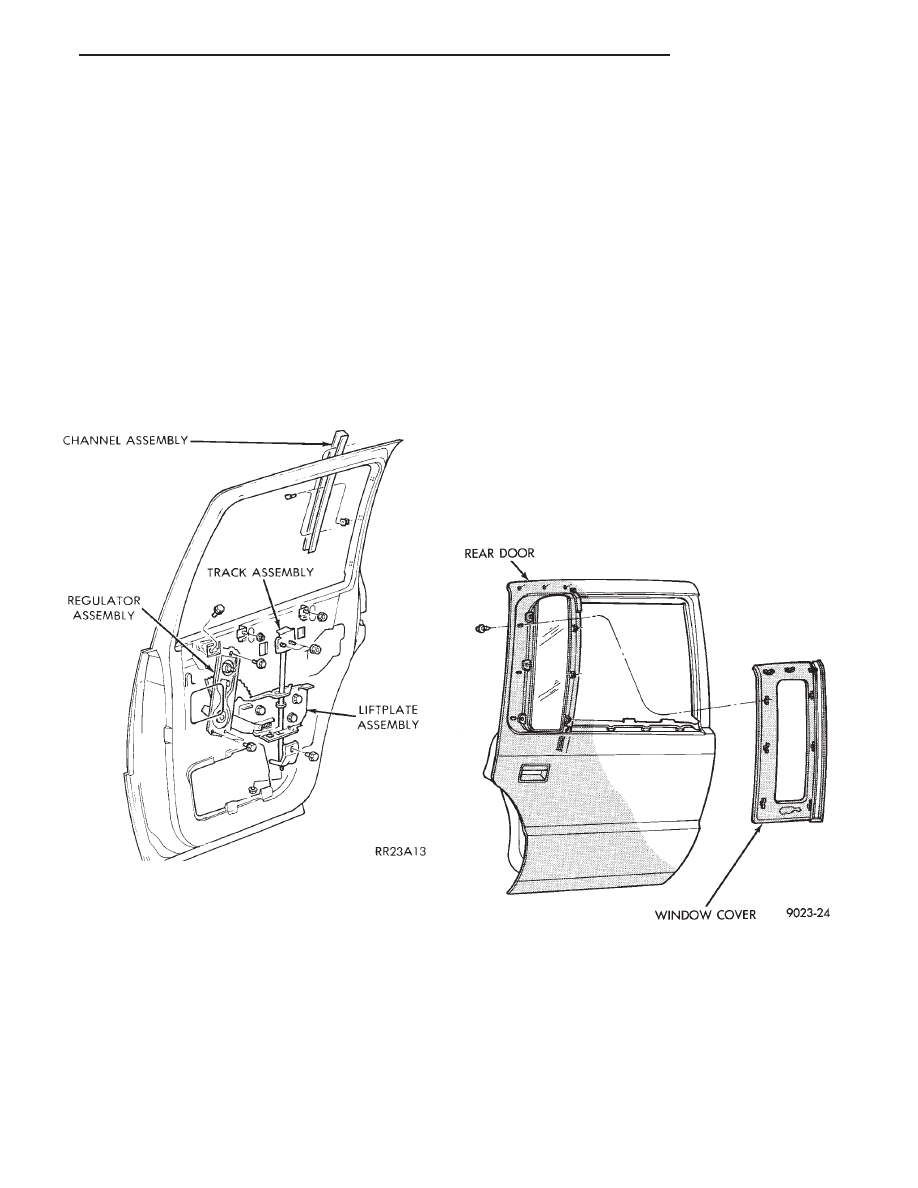

Fig. 19 Rear Door

Fig. 20 Rear Door Fixed Glass Outer Cover—AY-S

Body
