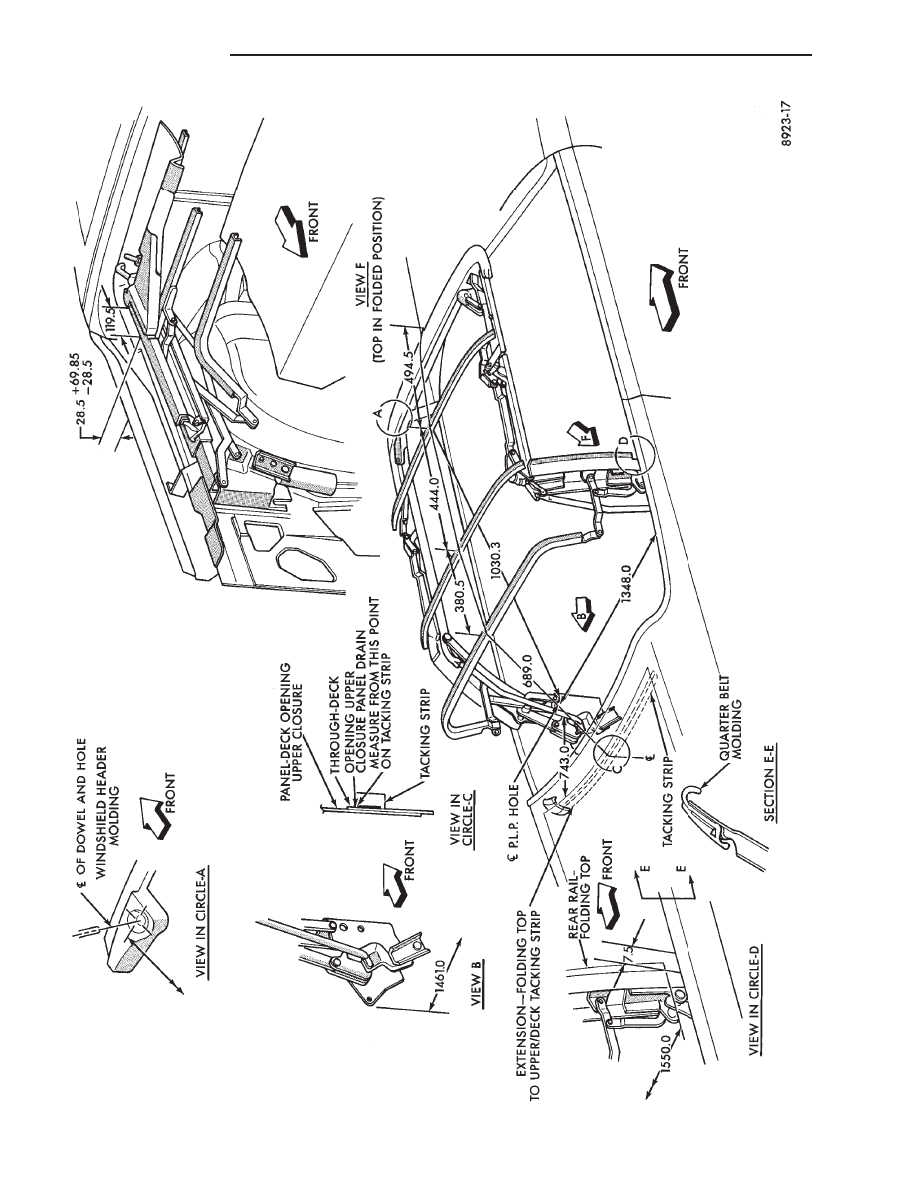

CONVER

TIBLE

TOP

DIMENSIONS

23 - 94

AJ/27-BODY

Ä

HYDRAULIC SYSTEMS

The power convertible top hydraulic system con-

sists of;
• Two hydraulic cylinders

• Hydraulic lines

• Electric hydraulic pump and reservoir

• Dual relays

HYDRAULIC SYSTEM TESTS

The convertible top will raise slowly or make ab-

normal noise if the hydraulic fluid level is low.

(1) Remove sling well and floor cover.
(2) With the top up and latched, remove the reser-

voir fill plug.

(3) Visually inspect fluid level. If low, inspect for

leak in hydraulic system.

(4) Repair or replace components, as necessary.
(5) Fill reservoir with Dexron

t II, Type A, auto-

matic transmission fluid to the bottom of the fill
hole.

(6) Replace fill plug and lower top.
(7) Raise top and verify fluid level.
(8) Install sling well and floor cover.

HYDRAULIC PUMP ASSEMBLY

HYDRAULIC PUMP REMOVAL (FIG. 13)

(1) Disconnect battery negative cable.
(2) Remove sling well and floor cover from behind

rear seat.

(3) Disconnect pump wire connector and ground

connection.

(4) Disconnect hydraulic lines from pump.
(5) Remove motor pump assembly from vehicle.

The rubber mounts are pressed and locked into the
mounting bracket. Pull up motor assembly to re-
move.

HYDRAULIC PUMP INSTALLATION

Reverse the preceding operation

HYDRAULIC CYLINDER

HYDRAULIC CYLINDER REMOVAL

(1) Disconnect battery negative cable.
(2) Remove interior trim as necessary to gain ac-

cess to hydraulic cylinders.

(3) Remove cylinder mounting bracket and nut.
(4) Remove pivot bolt holding cylinder shaft to top

linkage.

(5) Disconnect hydraulic lines from the cylinder.
(6) Remove cylinder from vehicle.

HYDRAULIC CYLINDER INSTALLATION

Reverse the preceding operation, and verify each

hydraulic seal is in place when connecting the line to
the cylinder. Replace seal if damaged.

HYDRAULIC PUMP LINE SEALS

HYDRAULIC PUMP LINE SEALS REMOVAL

(1) Disconnect battery negative cable.
(2) Disconnect hydraulic lines from pump and re-

move seals.

HYDRAULIC PUMP LINE SEALS
INSTALLATION

Reverse the preceding operation.

HYDRAULIC CYLINDER LINE SEALS

REMOVAL

(1) Remove hydraulic cylinder to gain access to hy-

draulic line connections.

(2) Disconnect hydraulic lines from cylinder and

remove seals.

INSTALLATION

Reverse the preceding operation.

Ä

AJ/27-BODY

23 - 95

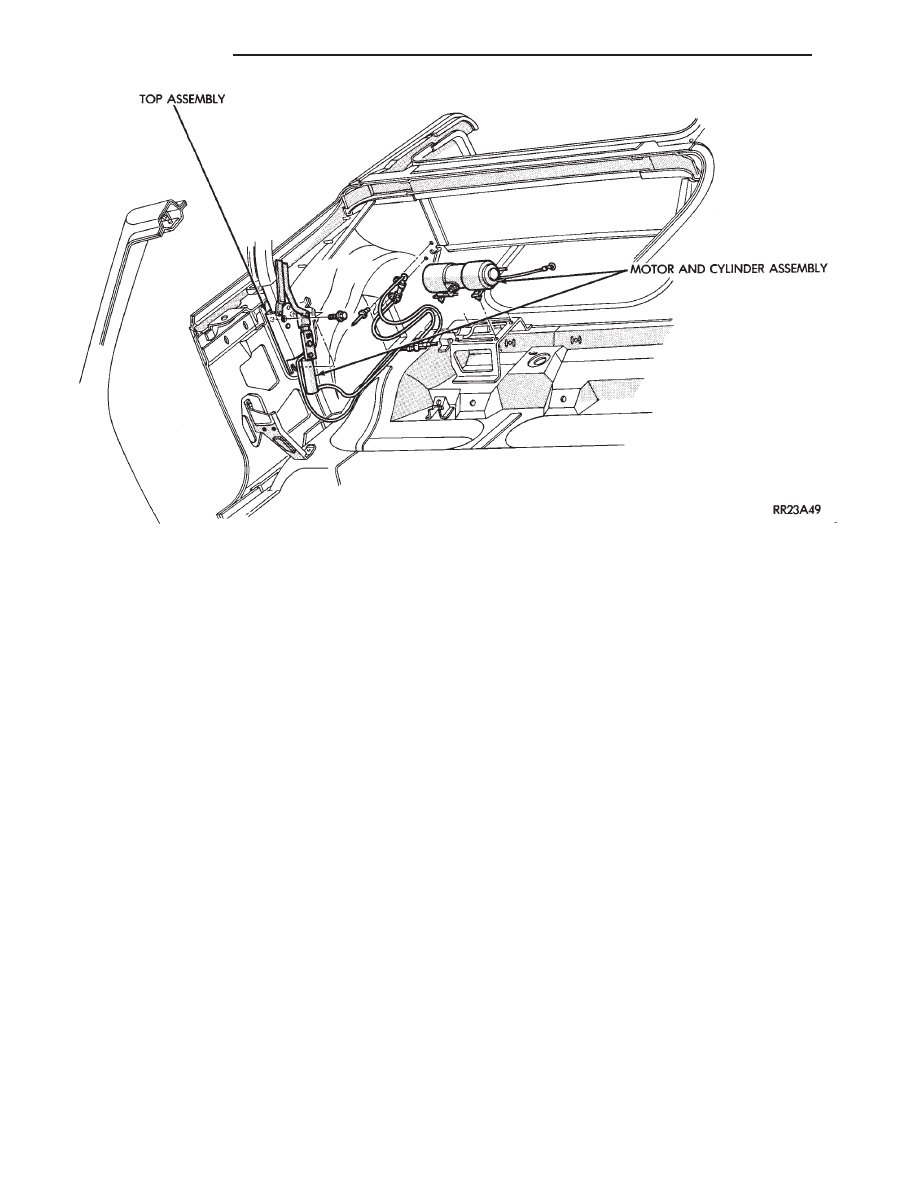

Fig. 13 Hydraulic System

23 - 96

AJ/27-BODY

Ä

AP-VEHICLE BODY COMPONENT SERVICE

INDEX

page

page

A-Pillar and Roof Rail Mouldings

. . . . . . . . . . . . 109

B-Pillar Trim Panel—AP-44 Body

. . . . . . . . . . . . 109

Body Side Moulding and Applique

. . . . . . . . . . . 108

Cowl Panel Trim and Scuff Plates

. . . . . . . . . . . 109

Door Opening Weatherstrips

. . . . . . . . . . . . . . . 107

Floor Carpet

. . . . . . . . . . . . . . . . . . . . . . . . . . . 113

Front Center Console

. . . . . . . . . . . . . . . . . . . . 113

Front Door and Hinge

. . . . . . . . . . . . . . . . . . . . 100

Front Door Belt Moulding and Weatherstrip

. . . . 102

Front Door Glass

. . . . . . . . . . . . . . . . . . . . . . . . 101

Front Door Glass Channel and Run

Weatherstrip

. . . . . . . . . . . . . . . . . . . . . . . . . . 103

Front Door Glass Run Lower Channels

. . . . . . . 103

Front Door Latch

. . . . . . . . . . . . . . . . . . . . . . . . 101

Front Door Side View Mirror

. . . . . . . . . . . . . . . 101

Front Door Trim Panel—AP-24/44 Body

. . . . . . . 99

Front Door Water Shield

. . . . . . . . . . . . . . . . . . 100

Front Door Window Regulator/Manual

. . . . . . . . 103

Front Door Window Regulator/Power

. . . . . . . . . 104

Front End Splash Shields

. . . . . . . . . . . . . . . . . . 99

Front Power Door Lock Actuator

. . . . . . . . . . . . 102

Front Seat Belts—AP-24 Body

. . . . . . . . . . . . . . 110

Front Seat Belts—AP-44 Body

. . . . . . . . . . . . . . 110

Front Seats

. . . . . . . . . . . . . . . . . . . . . . . . . . . . 111

Grille

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 97

Grille Opening Panel

. . . . . . . . . . . . . . . . . . . . . . 97

Head Lining

. . . . . . . . . . . . . . . . . . . . . . . . . . . . 114

Hood and Hinges

. . . . . . . . . . . . . . . . . . . . . . . . 97

Hood Latch and Release Cable

. . . . . . . . . . . . . . 98

Lift Gate Luggage Rack

. . . . . . . . . . . . . . . . . . . 116

Lift Gate Remote Release Cable

. . . . . . . . . . . . 115

Lower Quarter Trim Panel—AP-44 Body

. . . . . . 109

Outside Front Door Latch Release Handle

. . . . . 101

Outside Rear Door Latch Release Handle

. . . . . 105

Overhead Console

. . . . . . . . . . . . . . . . . . . . . . . 113

Quarter Glass Weatherstrip

. . . . . . . . . . . . . . . . 108

Quarter Glass Window

. . . . . . . . . . . . . . . . . . . 108

Quarter Trim Panel—AP-44 Body

. . . . . . . . . . . 109

Rear Door and Hinge

. . . . . . . . . . . . . . . . . . . . 104

Rear Door Belt Moulding and Weatherstrip

. . . . 106

Rear Door Glass

. . . . . . . . . . . . . . . . . . . . . . . . 106

Rear Door Glass Run Weatherstrip

. . . . . . . . . . 107

Rear Door Latch

. . . . . . . . . . . . . . . . . . . . . . . . 105

Rear Door Silencer and Water Shield

. . . . . . . . 104

Rear Door Stationary Glass

. . . . . . . . . . . . . . . . 107

Rear Door Trim Panel

. . . . . . . . . . . . . . . . . . . . 104

Rear Door Window Regulator/Manual

. . . . . . . . 107

Rear Door Window Regulator/Power

. . . . . . . . . 107

Rear Power Door Lock Actuator

. . . . . . . . . . . . 106

Rear Seat Belts

. . . . . . . . . . . . . . . . . . . . . . . . . 111

Rear Seats

. . . . . . . . . . . . . . . . . . . . . . . . . . . . 112

Rear Window Glass

. . . . . . . . . . . . . . . . . . . . . . 115

Sun Roof Air Deflector

. . . . . . . . . . . . . . . . . . . 114

Sun Roof Drain Tubes

. . . . . . . . . . . . . . . . . . . . 115

Sun Roof Weatherstrip

. . . . . . . . . . . . . . . . . . . 114

Upper Quarter Trim Panel—AP-44 Body

. . . . . . 109

GRILLE

REMOVAL (FIG. 1)

(1) Raise hood to the up position.
(2) Remove screws holding grille to grille opening

panel.

(3) Separate grille from vehicle.

INSTALLATION

Reverse the preceding operation.

GRILLE OPENING PANEL

REMOVAL (FIG. 1)

(1) Remove grille from grille opening panel.
(2) Remove headlamp assemblies. Refer to Group

8L. Lamps for proper procedures.

(3) Remove bolts holding grille opening panel to

closure panel brackets.

(4) Remove bolt holding grille opening panel to

brace in front of radiator.

(5) Separate grille opening panel from vehicle.

INSTALLATION

Reverse the preceding operation.

HOOD AND HINGES

HOOD REMOVAL (FIG. 2)

(1) Raise hood to full up position.
(2) Disconnect the under hood lamp wire connec-

tor.

(3) Mark all bolt and hinge attachment locations

with a grease pencil or other suitable device to pro-
vide reference marks for installation. When install-

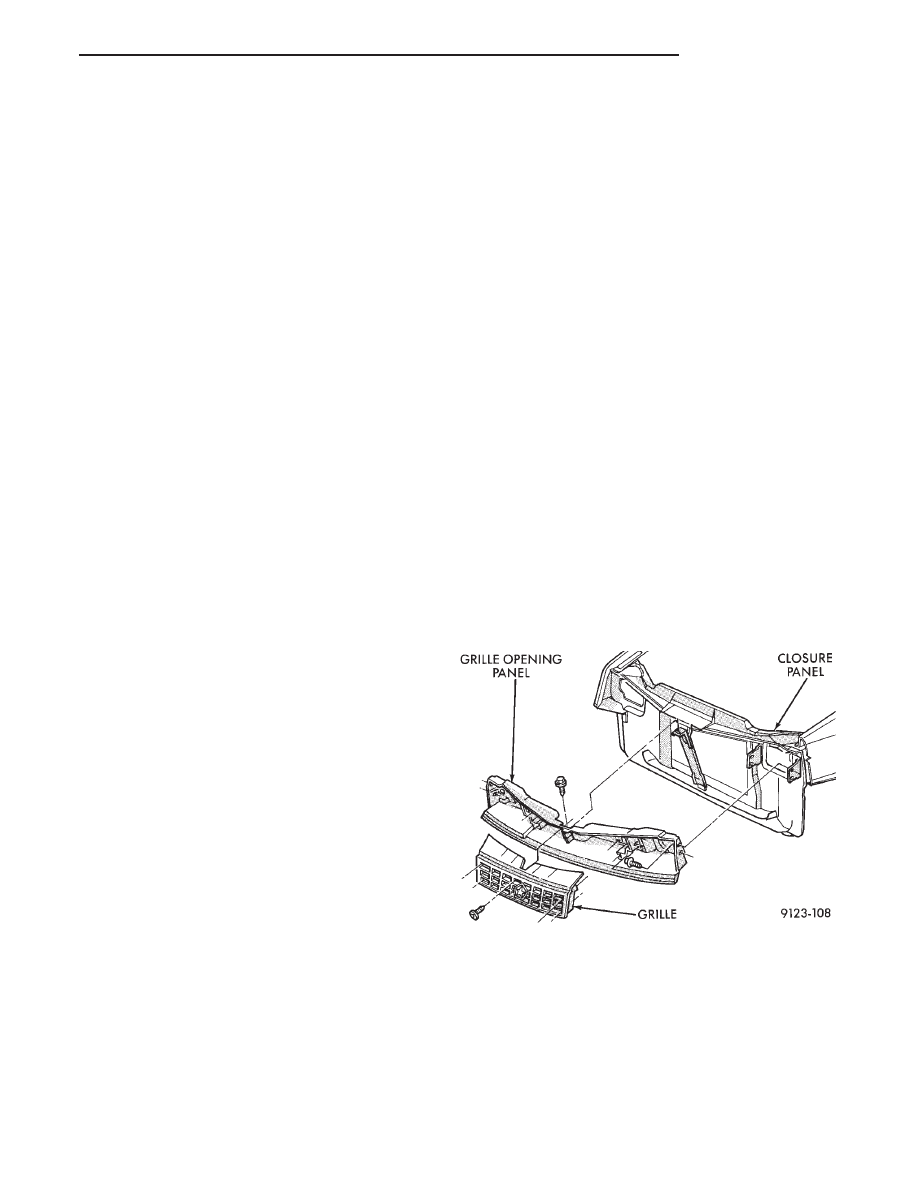

Fig. 1 Grille and Grille Opening Panel

Ä

AP-BODY

23 - 97
