(2) Disengage clips holding expansion trim panel

to shelf panel.

(3) Separate trim panel from vehicle.

INSTALLATION

Reverse the preceding operation.

REAR SHELF TRIM PANEL

REMOVAL (FIG. 13)

(1) Remove one quarter trim panel.
(2) Remove center high mounted stop lamp cover.

Refer to Group 8L, Lamps for instructions.

(3) Disengage screws holding trim to shelf panel

and separate trim from vehicle.

INSTALLATION

Reverse the preceding operation.

FRONT SEAT BELTS

OUTBOARD SHOULDER HARNESS/LAP BELT
REMOVAL (FIG. 14)

(1) Remove quarter trim panel.
(2) Remove bolt holding seat belt retractor to quar-

ter panel.

(3) Separate retractor from vehicle.

OUTBOARD SHOULDER HARNESS/LAP BELT
INSTALLATION

Reverse the preceding operation.

INBOARD SEAT BELT BUCKLE REMOVAL
(FIG. 14)

(1) Remove bolt holding inboard buckle to floor.
(2) Disconnect seat belt sensor wire connector.
(3) Separate buckle assembly from vehicle.

INBOARD SEAT BELT BUCKLE
INSTALLATION

Reverse the preceding operation.

REAR SEAT BELTS

OUTBOARD SHOULDER HARNESS/LAP BELT
REMOVAL (FIG. 15)

(1) Remove quarter trim panel.
(2) Remove bolt holding lap belt to floor at wheel-

house kickup.

(3) Remove bolt holding seat belt retractor to quar-

ter panel.

OUTBOARD SHOULDER HARNESS/LAP BELT
INSTALLATION

Reverse the preceding operation.

INBOARD BUCKLE/CENTER OCCUPANT
BELTS REMOVAL (FIG. 15)

(1) Remove rear seat cushion.
(2) Remove bolt holding inboard buckle/center oc-

cupant belt to floor.

(3) Separate buckle/belt assembly from vehicle.

INBOARD BUCKLE/CENTER OCCUPANT BELT
INSTALLATION

Reverse the preceding operation.

FRONT SEATS

FRONT SEAT REMOVAL (FIG. 16 OR 17)

(1) Position seat full forward.
(2) Remove screws holding rear track riser covers

and separate covers from tracks.

(3) On power seat track, remove outboard track

cover.

(4) Remove nuts holding seat track to floor.
(5) Position seat full rearward.

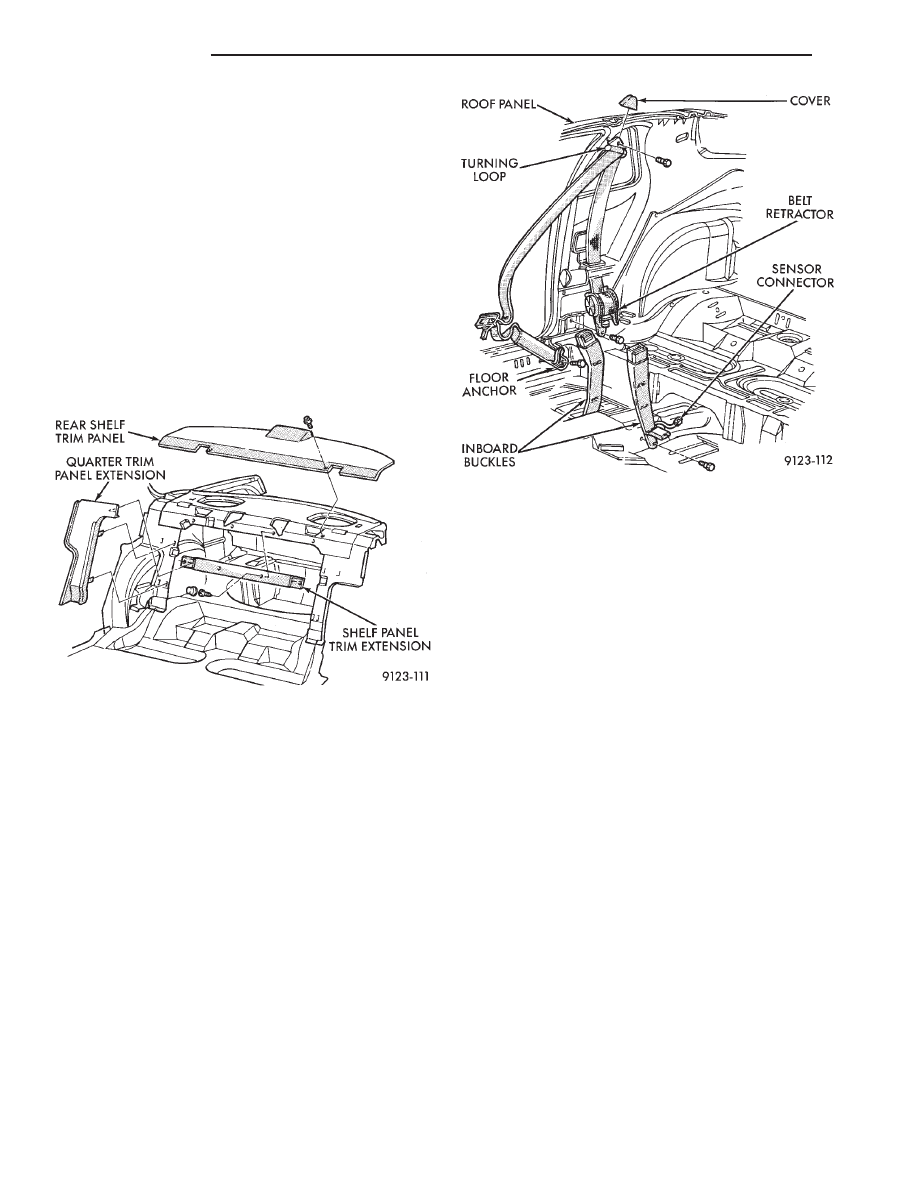

Fig. 13 Quarter Trim Extension and Shelf Trim

Panels

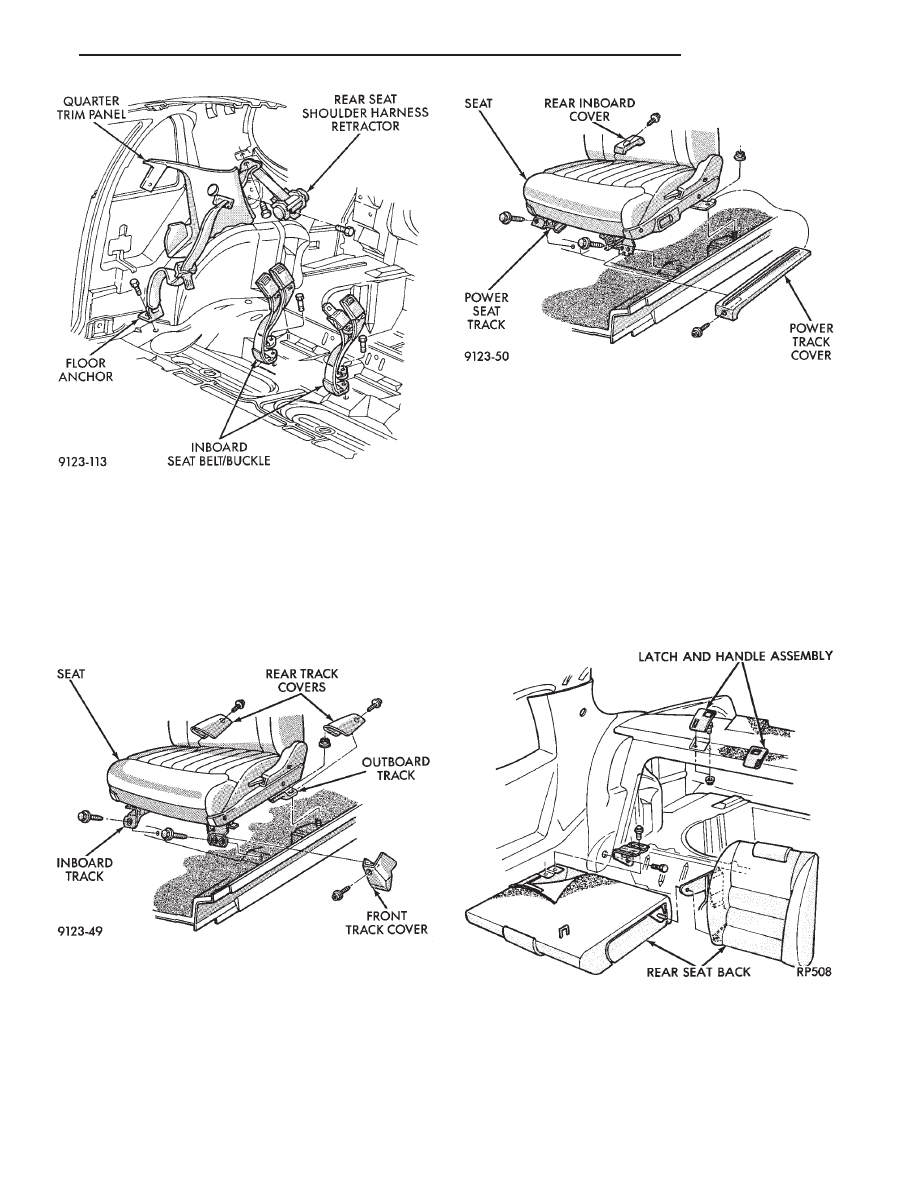

Fig. 14 Front Seat Belts

23 - 78

AJ-BODY

Ä

(6) On power seat track, remove door sill scuff

plate and disconnect wire connector.

(7) Remove bolts holding seat track to cross mem-

ber.

(8) Remove seat from vehicle.

FRONT SEAT INSTALLATION

Reverse the preceding operation.

REAR SEATS

REAR SEAT CUSHION REMOVAL

(1) Remove bolts holding cushion to floor.
(2) Push center occupant seat belts through open-

ings in cushion.

(3) Remove cushion from vehicle.

REAR SEAT CUSHION INSTALLATION

Reverse the preceding operation.

REAR SEAT BACK REMOVAL (FIG. 18)

(1) Hinge seat back forward and disengage push-in

fasteners holding carpet backing to trunk floor.

(2) Remove bolts holding outboard hinge pivot

bracket to seat back.

(3) Pull seat back outward to disengage inboard

pivot and separate from vehicle.

REAR SEAT BACK INSTALLATION

Reverse the preceding operation.

FRONT CENTER CONSOLE

REMOVAL (FIG. 19)

(1) Position front seats full forward.
(2) Remove rear ash tray.
(3) Remove rear lower carpeted end cover.

Fig. 15 Rear Seat Belts

Fig. 16 Manual Front Seat

Fig. 17 Power Front Seat

Fig. 18 Rear Seat Cushion and Back

Ä

AJ-BODY

23 - 79

(4) Remove nuts holding console to floor bracket.
(5) Position front seats full rearward.
(6) Raise console storage bin cover and remove bot-

tom mat.

(7) Remove screws holding bottom of storage bin to

floor bracket.

(8) Remove screws holding console side panels to

instrument panel. Disengage hook and loop fasteners
and separate side panels from console.

(9) Disconnect shift indicator cable and clip from

shift mechanism through right side panel opening, if
equipped with automatic transaxle. Refer to Group
8E, Instrument Panel and Gauges for proper service
procedures.

(10) Disengage clips holding parking brake lever

cover to console and separate cover from vehicle.

(11) Remove center instrument panel bezel. Refer

to Group 8E, Instrument Panel. Remove screws hold-
ing console to instrument panel.

(12) Remove screws holding console to lower in-

strument panel.

(13) Remove bolts holding console to forward floor

mounting bracket.

(14) Remove gear selector knob.
(15) Separate console from floor and remove from

vehicle.

INSTALLATION

Reverse the preceding operation.

FLOOR CARPET

REMOVAL (FIG. 20)

(1) Remove cowl trim panels and scuff plates.
(2) Remove front seats and inboard seat belts.

(3) Remove center arm rest and front console.
(4) Remove outboard seat belt lower attaching

bolts.

(5) Remove left dash panel foot rest.
(6) Remove rear seat cushion.
(7) Pull carpet from under quarter trim covers.
(8) Fold carpet and remove through door opening.

INSTALLATION

Reverse the preceding operation.

OVERHEAD CONSOLE

REMOVAL (FIG. 21)

(1) Remove screws holding overhead console to re-

inforcement bracket.

(2) Slide overhead console rearward to separate re-

inforcement bracket retainer tab from console.

(3) Lower console from roof and disconnect wire

connectors.

INSTALLATION

Reverse The preceding operation.

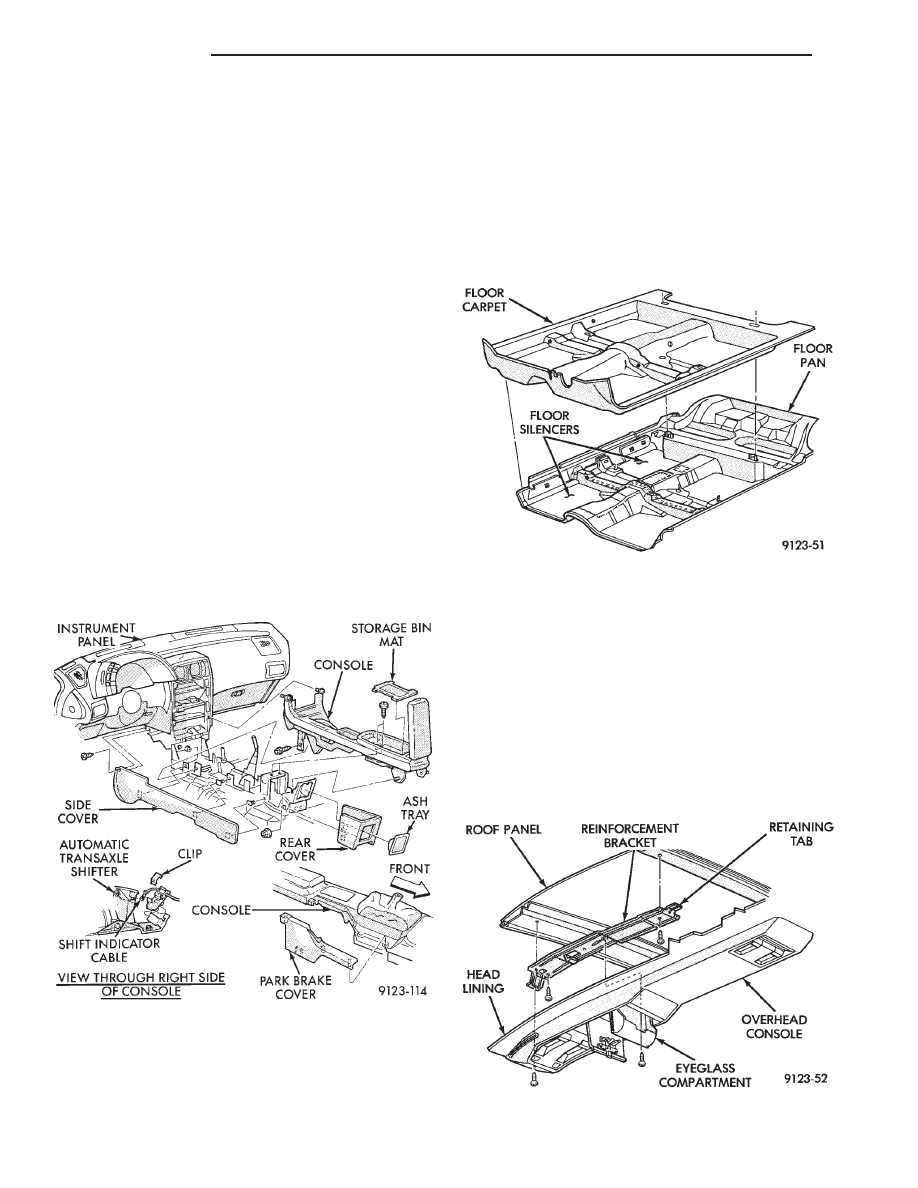

Fig. 19 Center Console

Fig. 20 Floor Carpet and Silencers—Typical

Fig. 21 Overhead Console—Typical

23 - 80

AJ-BODY

Ä

HEAD LINING

REMOVAL

(1) Disconnect battery negative cable.
(2) Pull dome lamp downward to disengage from

retaining ring in head lining. Separate lens from
lamp body and remove bulb. Separate bulb holder
from lamp body. Remove attaching screw holding re-
taining ring to roof bow, if equipped.

(3) Remove screws holding coat hooks to roof above

quarter panels.

(4) Remove roof rail and A-pillar mouldings.
(5) Remove screws holding sun visors to roof

header and disconnect wire connector, if equipped.
Remove inboard sun visor hangers.

(6) Remove overhead console, if equipped.
(7) Pull front reading lamp downward to disengage

from retaining ring in head lining and disconnect
wire connector. Remove screws holding retaining
ring to roof header, if equipped.

(8) Remove pinch welt holding headlining to sun

roof opening, if equipped.

(9) Remove one quarter trim panel as necessary to

clear head lining removal path.

(10) Disengage hook and loop fasteners holding

head lining to roof above rear window and slide head
lining from behind quarter panel.

(11) Remove head lining from vehicle.

INSTALLATION

Reverse the preceding operation.

SUN ROOF WEATHERSTRIP

REMOVAL (FIG. 22)

(1) Remove sun roof sunshade and glass. Refer to

Owner’s Manual for instructions.

(2) Pull weatherstrip from pinch flange around sun

roof opening.

INSTALLATION

Reverse the preceding operation.

SUN ROOF AIR DEFLECTOR

REMOVAL (FIG. 22)

(1) Remove sun roof sunshade and glass. Refer to

Owner’s Manual for instructions.

(2) Disengage snap-on linkage at rear of air deflec-

tor in sun roof opening.

(3) Remove screws holding air deflector to front of

sun roof opening.

INSTALLATION

Reverse the preceding operation.

SUN ROOF DRAIN TUBES

REMOVAL (FIG. 22)

(1) Remove head lining as necessary.
(2) Remove A-pillar or quarter trim covers as nec-

essary.

(3) Remove cowl panel and sill plate trim as neces-

sary.

(4) Disconnect effected drain tube from nipple at

sun roof opening.

(5) Pull drain tube upward to remove from pillar

involved.

INSTALLATION

Reverse the preceding operation. Route the tube to

avoid kinks or puncture from sharp edges.

REAR WINDOW GLASS

REMOVAL (FIG. 23)

(1) Remove rear window mouldings.
(2) Remove interior trim as necessary to gain ac-

cess to rear window defogger wire connector and
ground screw, if equipped.

WARNING: WEAR EYE AND HAND PROTECTION
WHEN HANDLING SAFETY GLASS. PERSONAL IN-
JURY CAN RESULT.

CAUTION: Do not damage body or trim finish when
cutting out glass or applying fence primer.

(3) Cut the urethane around the perimeter of the

back window glass. Refer to Windshield section of
this group for proper procedures.

(4) Separate the rear window from the vehicle.

INSTALLATION

(1) Prepare the work area, window fence, and glass

the same way as described in the Windshield section
of this group.

(2) Place fence spacers at the locations shown (Fig.

23).

(3) Apply a 10 mm (0.4 in.) bead of urethane

around the perimeter of the glass.

(4) Install the glass in the same manner described

in the Windshield section of this group.

(5) Install the rear window moulding.
(6) Connect rear window defogger wiring and in-

stall interior trim.

(7) After urethane has cured, water test rear win-

dow to verify repair. Verify rear window defogger op-
eration, see Group 8N, Rear Window Defogger.
